HITACHI CL28W440AN



Post new topic   Reply to topic    Teleservice Forum Dépannage Electronique Forum Index -> Depannage Television -> CRT ( Cathode Ray Tube ) tube cathodique -> HITACHI
Previous topic :: Next topic
Author Message
HAMROUNI
Nouveau venu
Nouveau venu

Offline

Joined: 20 Jan 2010
Posts: 24
Masculin Scorpion (23oct-21nov)

PostPosted: Thu 13 May - 14:35 (2010)    Post subject: HITACHI CL28W440AN Reply with quote

bonjour,


J'ai une TV HITACHI CL28W440AN Châssis 11AK33J4

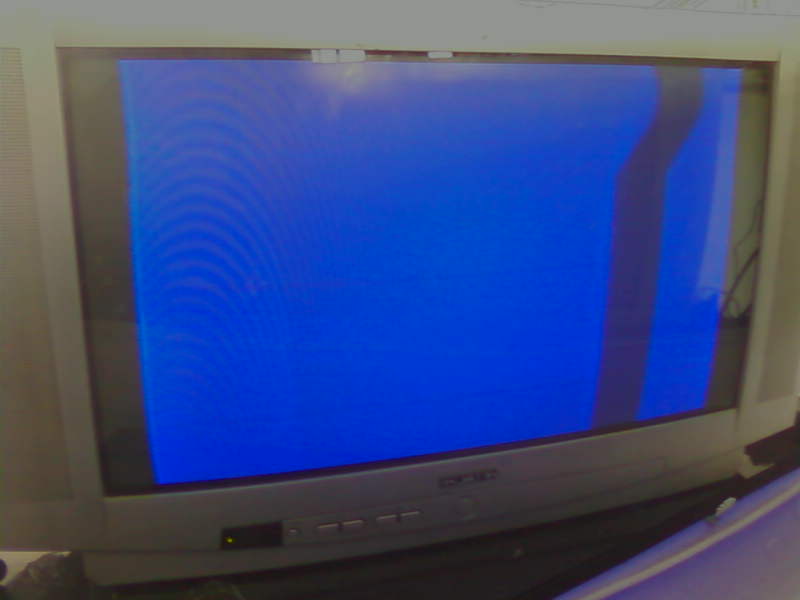

Le défaut de l'image ci-joint

je pense que c'est une anomalie au niveau de l'étage ligne

J’espère bien un document technique de ce Châssis 11AK33J4

Merci beaucoup




Back to top
Publicité






PostPosted: Thu 13 May - 14:35 (2010)    Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
HAMROUNI
Nouveau venu
Nouveau venu

Offline

Joined: 20 Jan 2010
Posts: 24
Masculin Scorpion (23oct-21nov)

PostPosted: Thu 13 May - 14:48 (2010)    Post subject: HITACHI CL28W440AN Reply with quote







Back to top
HAMROUNI
Nouveau venu
Nouveau venu

Offline

Joined: 20 Jan 2010
Posts: 24
Masculin Scorpion (23oct-21nov)

PostPosted: Fri 14 May - 00:30 (2010)    Post subject: HITACHI CL28W440AN Reply with quote

voici les tensions relevés au niveau primére de tanformateur d'alim :

D104 : 210 v
D135 : 212 V

tensions relevés au niveau secondaire de tanformateur d'alim :

D137 : 395 V
D108 : 395 V
D109 : 14V
D133 :16 V
D117 :12V
D127 :10V
D119: -14V
D118 :15V
D129: 67V

tensions relevés au niveau de l etage trame :

D601 :87.6v
D600: 223V
D603 :30V
D604 :15V
D613 :30V
D622 :15V

tensions relevés au niveau de l etage ligne :

collecteur de 158 v pour amp ligne ( I 701 / D 1555 )

condos en bon état de fonctionnement ( vérifié par un capacimétre)

et ce défaut d'image persiste lors de signal RF ou AV

et merci beaucoup pour les conseils
a+


Back to top
HAMROUNI
Nouveau venu
Nouveau venu

Offline

Joined: 20 Jan 2010
Posts: 24
Masculin Scorpion (23oct-21nov)

PostPosted: Fri 14 May - 10:49 (2010)    Post subject: HITACHI CL28W440AN Reply with quote

j'ai pu Obtenir le doc tech de cette Chassis 11AK33 mais pas 11AK33J4

je vais localiser le pb , au moin ca peut m'aider


http://www.sendspace.com/file/34nobf


Back to top
HAMROUNI
Nouveau venu
Nouveau venu

Offline

Joined: 20 Jan 2010
Posts: 24
Masculin Scorpion (23oct-21nov)

PostPosted: Sun 16 May - 13:48 (2010)    Post subject: HITACHI CL28W440AN Reply with quote

salut à tous Embarassed

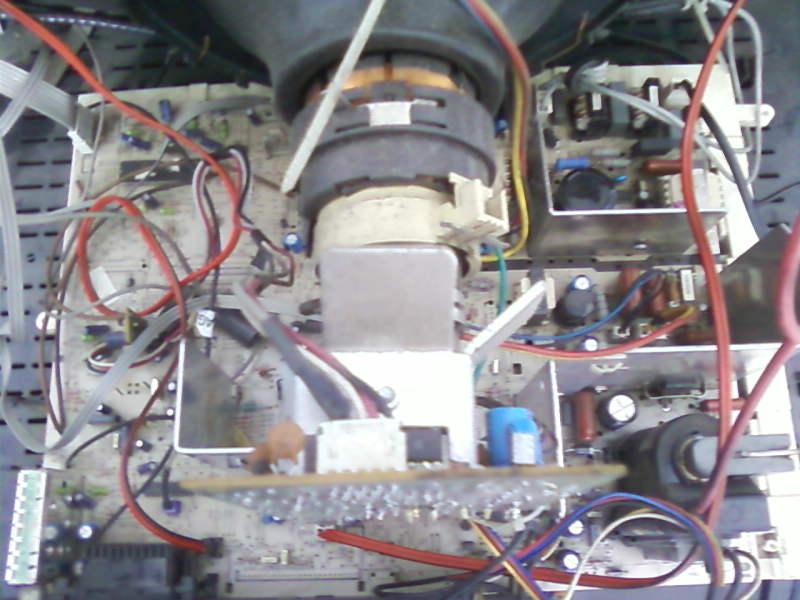

Après quelque vérification et contrôle sur châssis

Je mets le TV en état fonctionnelle… tous va bien sauf défaut d'image ....mais

Des BIP synchronisés enclenché au niveau du transformateur de découpage

Ce problème est apparait lors de mettre la machine en état de veille par la télécommande et en suite (écran noir et pas veille)

Actuellement:

Symptôme (pas d'image et pas son)


Cause :

Origine du défaut THT court-circuité

les entrée du THT (collecteur 0 v et B+ = 0 v)

la sortie PAV = 0 v

la bobine d'entrée THT collecteur et B+ court-circuité avec la bobine de sortie d'alimentation

du PAV

Aucune solution de réparé ce THT ? Presque Il est impossible que je vais obtenir d'autre.

Je voie bien que cette chassie devrais étre un stock de pièces à récupéré que le réparé Wink .
