TV SABA 56 cm LCD ne s'allume plus
Aller à la page: 1, 2  >


Poster un nouveau sujet   Répondre au sujet    Teleservice Forum Dépannage Electronique Index du Forum -> Depannage Television -> Televiseur LCD ( liquid cristal display ) -> AUTRE DIVERS
Sujet précédent :: Sujet suivant
Auteur Message
deuffe
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 28 Jan 2012
Messages: 16

MessagePosté le: Sam 28 Jan - 13:12 (2012)    Sujet du message: TV SABA 56 cm LCD ne s'allume plus Répondre en citant

bonjour,
Mon problème est dans le titre Rien ne s'allume pas même le voyant sous l'écran Crying or Very sad
J'ai ouvert l'appareil et il y a une carte d'alimentation et une carte mère (je suppose que c'est classique)
Comment savoir laquelle des 2 est défectueuse ?

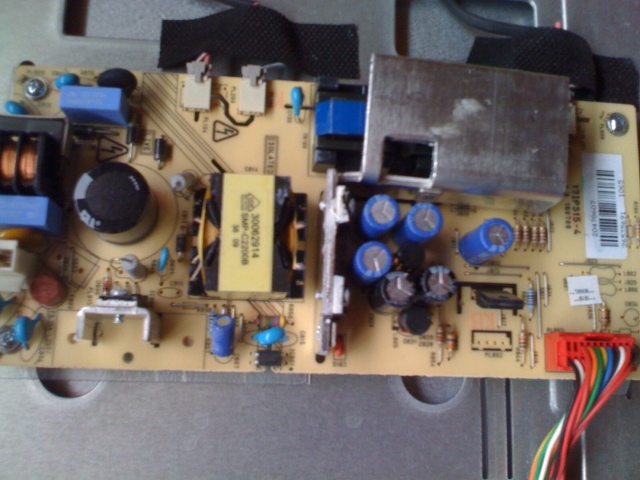

Et voici une photo de la carte d'alimentation :
