PROBLEME IMAGE TV SAMSUNG LE32B450
Aller à la page: <  1, 2, 3  >


Poster un nouveau sujet   Répondre au sujet    Teleservice Forum Dépannage Electronique Index du Forum -> Depannage Television -> Televiseur LCD ( liquid cristal display ) -> SAMSUNG
Sujet précédent :: Sujet suivant
Auteur Message
OmarFred



Inscrit le: 30 Déc 2011
Messages: 17

MessagePosté le: Ven 6 Jan - 21:59 (2012)    Sujet du message: PROBLEME IMAGE TV SAMSUNG LE32B450 Répondre en citant

Revue du message précédent :

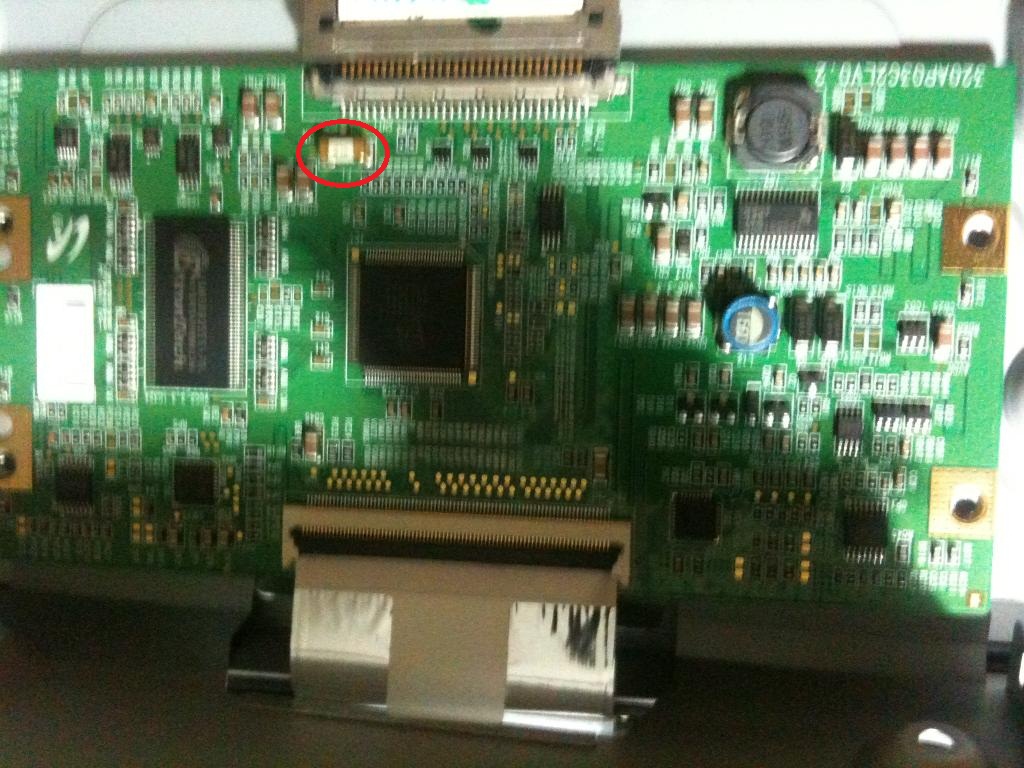

je vois pas trop où peux se trouver la platine telle que décrite sur l'image Shocked
Revenir en haut
Publicité






MessagePosté le: Ven 6 Jan - 21:59 (2012)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
OmarFred
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 30 Déc 2011
Messages: 17

MessagePosté le: Ven 6 Jan - 22:00 (2012)    Sujet du message: PROBLEME IMAGE TV SAMSUNG LE32B450 Répondre en citant

ok je regarde

Revenir en haut
mucho
Régulier
Régulier

Hors ligne

Inscrit le: 12 Oct 2010
Messages: 206

MessagePosté le: Ven 6 Jan - 22:05 (2012)    Sujet du message: PROBLEME IMAGE TV SAMSUNG LE32B450 Répondre en citant

la platine est sous le capot metallique, attention le connecteur en plastique est fragile

Revenir en haut
OmarFred
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 30 Déc 2011
Messages: 17

MessagePosté le: Ven 6 Jan - 22:09 (2012)    Sujet du message: PROBLEME IMAGE TV SAMSUNG LE32B450 Répondre en citant

pour les tension
GND  STB5 3V,
GND GND
+13v +13
GND GND
GND GND
+5.3V +5.3V
GND GND
GND +13V
+13V +13V
N.C  I ON/OFF
GND E-PUM
GND DET_5V
GND GND


Revenir en haut
mucho
Régulier
Régulier

Hors ligne

Inscrit le: 12 Oct 2010
Messages: 206

MessagePosté le: Ven 6 Jan - 22:13 (2012)    Sujet du message: PROBLEME IMAGE TV SAMSUNG LE32B450 Répondre en citant

OmarFred a écrit:

pour les tension
GND  STB5 3V,
GND GND
+13v +13
GND GND
GND GND
+5.3V +5.3V
GND GND
GND +13V
+13V +13V
N.C  I ON/OFF
GND E-PUM
GND DET_5V
GND GND
il faut que tu mesures tele allumée au multimetre si tu trouves ces tensions.
as tu demonté la platine de matricage et verifié le fusible que j'ai montré?


Revenir en haut
OmarFred
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 30 Déc 2011
Messages: 17

MessagePosté le: Ven 6 Jan - 22:14 (2012)    Sujet du message: PROBLEME IMAGE TV SAMSUNG LE32B450 Répondre en citant

 c'est quoi la technique pour retirer le connecteur ?

Revenir en haut
mucho
Régulier
Régulier

Hors ligne

Inscrit le: 12 Oct 2010
Messages: 206

MessagePosté le: Ven 6 Jan - 22:17 (2012)    Sujet du message: PROBLEME IMAGE TV SAMSUNG LE32B450 Répondre en citant

Soit c'est enfiché soit il y a une partie en plastique comme un levier a relever, fait une photo de pres si il faut que je te dise

Revenir en haut
OmarFred
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 30 Déc 2011
Messages: 17

MessagePosté le: Ven 6 Jan - 22:27 (2012)    Sujet du message: PROBLEME IMAGE TV SAMSUNG LE32B450 Répondre en citant

la voici



Revenir en haut
mucho
Régulier
Régulier

Hors ligne

Inscrit le: 12 Oct 2010
Messages: 206

MessagePosté le: Ven 6 Jan - 22:31 (2012)    Sujet du message: PROBLEME IMAGE TV SAMSUNG LE32B450 Répondre en citant

debranche rien test le fusible


Revenir en haut
OmarFred
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 30 Déc 2011
Messages: 17

MessagePosté le: Ven 6 Jan - 22:52 (2012)    Sujet du message: PROBLEME IMAGE TV SAMSUNG LE32B450 Répondre en citant

le fusible est bon,
le multimetre indique 000 au test sur diode


Revenir en haut
mucho
Régulier
Régulier

Hors ligne

Inscrit le: 12 Oct 2010
Messages: 206

MessagePosté le: Ven 6 Jan - 22:55 (2012)    Sujet du message: PROBLEME IMAGE TV SAMSUNG LE32B450 Répondre en citant

OmarFred a écrit:

le fusible est bon,
le multimetre indique 000 au test sur diode
Donc si tu es sur de toi pour ce fusible il va falloir creuser encore.. et commencer par mesurer les tensions du connecteur d'alim

Revenir en haut
OmarFred
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 30 Déc 2011
Messages: 17

MessagePosté le: Ven 6 Jan - 23:07 (2012)    Sujet du message: PROBLEME IMAGE TV SAMSUNG LE32B450 Répondre en citant

Ok, mais a quel niveau dois je faire les mesures

Revenir en haut
mucho
Régulier
Régulier

Hors ligne

Inscrit le: 12 Oct 2010
Messages: 206

MessagePosté le: Ven 6 Jan - 23:10 (2012)    Sujet du message: PROBLEME IMAGE TV SAMSUNG LE32B450 Répondre en citant

au dessus du connecteur, sur les pin avec les pointes du testeur

Revenir en haut
OmarFred
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 30 Déc 2011
Messages: 17

MessagePosté le: Ven 6 Jan - 23:33 (2012)    Sujet du message: PROBLEME IMAGE TV SAMSUNG LE32B450 Répondre en citant

les tensions indiquées ci-dessous, correspondent à quels composants ?

GND  STB5 3V,
GND GND
+13v +13
GND GND
GND GND
+5.3V +5.3V
GND GND
GND +13V
+13V +13V
N.C  I ON/OFF
GND E-PUM
GND DET_5V
GND GND


Revenir en haut
mucho
Régulier
Régulier

Hors ligne

Inscrit le: 12 Oct 2010
Messages: 206

MessagePosté le: Ven 6 Jan - 23:43 (2012)    Sujet du message: PROBLEME IMAGE TV SAMSUNG LE32B450 Répondre en citant

il te faut mesurer chaque pin du connecteur correspondant a cette inscription

Revenir en haut
OmarFred
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 30 Déc 2011
Messages: 17

MessagePosté le: Sam 7 Jan - 00:24 (2012)    Sujet du message: PROBLEME IMAGE TV SAMSUNG LE32B450 Répondre en citant

je cherche à comprendre à quoi correspond les GND

Revenir en haut
