[Résolu] plasma philips 50PFP5532D/12



Poster un nouveau sujet   Répondre au sujet    Teleservice Forum Dépannage Electronique Index du Forum -> Depannage Television -> Plasma -> PHILIPS
Sujet précédent :: Sujet suivant
Auteur Message
59bravo
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 05 Mai 2011
Messages: 8
Localisation: 62000
Masculin

MessagePosté le: Jeu 22 Déc - 22:43 (2011)    Sujet du message: [Résolu] plasma philips 50PFP5532D/12 Répondre en citant

Bonsoir à tous

j'ai un petit problème avec une carte d'alimentation pour un plasma de marque Philips
la carte d'alimentation ne veut pas démarrer

Marque : philips
Model : 50pfp5532/12
Chassis :samsung s50hw-yb02

carte alim :LJ92-01511A samsung
Voici les mesures que j'ai trouvées
 vs  207v  :  2.1v   Exclamation

 va  63v :  0.9v   Exclamation

vg 15v :  14.1v  Exclamation

 D5V : 5.1v
 12 SSB :12.1v
 5V STB : 5.1v
 5V SW : 5.1v
 VSND_POS : +18v
 VSND_NEG : -18v

J'ai aussi procédé au remplacement de 7 condensateurs gonflés.

DC8404 680uf 50v
DC8405 680uf 50v
DC8407 680uf 50v
DC8413 680uf 50v
DC8414 680uf 50v


DC8013 1000uf 25v
DC8410 3300uf 16v

je suis éventuellement à la recherche du schéma, ou si quelqu'un a des infos  sur cette carte je suis preneur.

Merci d'avance et bonnes fêtes de fin d'année

59 BRAVO





Dernière édition par 59bravo le Sam 25 Fév - 13:10 (2012); édité 3 fois
Revenir en haut
Publicité






MessagePosté le: Jeu 22 Déc - 22:43 (2011)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
59bravo
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 05 Mai 2011
Messages: 8
Localisation: 62000
Masculin

MessagePosté le: Sam 24 Déc - 15:36 (2011)    Sujet du message: [Résolu] plasma philips 50PFP5532D/12 Répondre en citant

bonjour

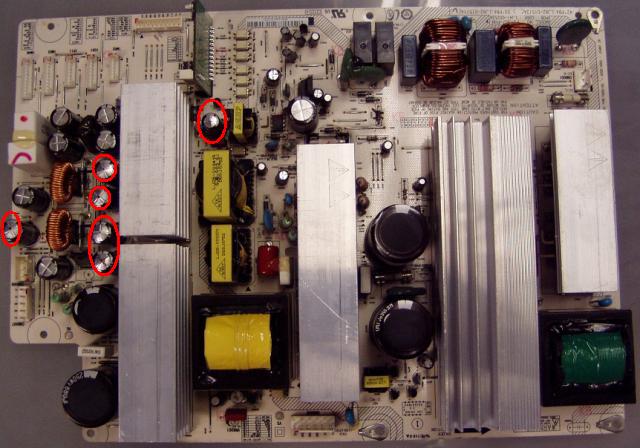

voici une photo de ma carte




Joyeux Noël à tous !



59 bravo


Revenir en haut
59bravo
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 05 Mai 2011
Messages: 8
Localisation: 62000
Masculin

MessagePosté le: Sam 25 Fév - 13:10 (2012)    Sujet du message: [Résolu] plasma philips 50PFP5532D/12 Répondre en citant

Bonjour à tous

Le problème de mon plasma est résolu,il s'agissait de la carte logic main qui empêche le démarrage
de mon d'alimentation. Razz

Bonne continuation à tous et à bientôt.

Cordialement

59bravo


Revenir en haut
robert65
Confirmer
Confirmer

Hors ligne

Inscrit le: 29 Juil 2010
Messages: 519
Localisation: Frs
Masculin Capricorne (22déc-19jan)

MessagePosté le: Mar 28 Fév - 17:11 (2012)    Sujet du message: [Résolu] plasma philips 50PFP5532D/12 Répondre en citant

Bonjour
Si la carte d'alim est celle qui figure sur la photo postée, ça va pas tarder à recommencer, il y a plusieurs chimiques déformés sur le sommet de ceux ci.
Cdt


Revenir en haut
bouricprod
Observateur

Hors ligne

Inscrit le: 04 Mar 2012
Messages: 3
Localisation: 93
Masculin

MessagePosté le: Dim 4 Mar - 20:07 (2012)    Sujet du message: [Résolu] plasma philips 50PFP5532D/12 Répondre en citant

Bonsoir a tous,

Je tente actuellement de réparer un plasma Philips
Model 50PFP5532S/12
Chassis :samsung s50hw-YB02
carte alim Model PS-507-PHN configuration LJ92-01511A  (pour les HD50)

Symptômes : Ecran noir, led de face avant allumée bleu, on entend bien les clacs des relais au démarrage.

Comme 59Bravo j'ai commencé par remplacer les capas gonflées mais cela ne change pas le problème.

En faisant mes recherches j'ai découvert ce fil qui correspond exactement à mon problème
J'ai bien toutes les tensions excepté Vs=2volts environ et Va=0,7V

Presque exactement comme 59bravo (pour mon cas Vg=15V donc OK)

59bravo, tu indiques que l'alimentation ne démarrait pas à cause de la carte logic main. Peux tu me donner plus de renseignements à ce sujet,
Comment as tu réparé ta panne ?.

Merci.


Revenir en haut
rachidoubelaid
Observateur

Hors ligne

Inscrit le: 13 Mar 2012
Messages: 3

MessagePosté le: Mar 13 Mar - 22:18 (2012)    Sujet du message: [Résolu] plasma philips 50PFP5532D/12 Répondre en citant

BONJOUR

Marque : PHILIPS
Model : 50PFP5532D/12
Chassis : LC7.2E.PA

Defaut constaté : la tv ne démarre pas la led passe au bleu et se reteint et passe au rouge.
Quelqu’un a t il les schéma des carte surtout la carte alim


Revenir en haut
59bravo
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 05 Mai 2011
Messages: 8
Localisation: 62000
Masculin

MessagePosté le: Dim 18 Mar - 23:14 (2012)    Sujet du message: [Résolu] plasma philips 50PFP5532D/12 Répondre en citant

bonjour robert65,

C'est la première intervention que j'ai fait sur ma carte le remplacement des condensateurs gonflés
la photo avait été prise avant merci quand même

59bravo


Revenir en haut
bouricprod
Observateur

Hors ligne

Inscrit le: 04 Mar 2012
Messages: 3
Localisation: 93
Masculin

MessagePosté le: Dim 25 Mar - 10:48 (2012)    Sujet du message: [Résolu] plasma philips 50PFP5532D/12 Répondre en citant

Bonjour a tous,

Marque : philips
Model : 50pfp5532S/12
Chassis :samsung s50hw-yb02

Des nouvelles du plasma

La panne semble maintenant bien localisée, si je suis le Service Manual SDI PDP 2K7 pour le model S50HW-YD07 (50' HD W2 plus) on arrive immanquablement a REPLACE SMPS

J'ai pu me procurer  une carte alimentation model PS-507-PHN (ref 50' PBA LJ92-01511A PCB LJ41-05253A). J'ai donc changer la carte et le problème persiste, l'alimentation ne démarre pas.

VS environ 2V
VG = 15V (OK)
VA environ 0,7V
D5VL=5,2V (OK)

La liaison entre l'alimentation (CN8002) et la carte main logic (CN2000) présente les ligne  D5VL d'alimentation de la main logic main aussi un signal Vs_stdby qui doit permettre de démarrer l'alimentation.
J'ai court circuit ce signal avec le +D5VL et dans ce cas de configuration l'alimentation démarre

VS = 208V (un peu fort , normalement 205, il faudra le régler avant de rebrancher CN8006 (Ymain) CN8005 et 8007 (X main et logic buffer)
VA = 63V.

Donc je confirme, ma panne est très équivalente a celle de 59bravo, la logic main empêche le démarrage de l'alimentation. J'ai vérifié les 2 fusibles de la logic main mais il sont correct.

Je suis donc maintenant a la recherche d'une logic main
Model 50HDW2plus Logic main Rev R1.0 (16 aout 2007)
PCB LJ41-05400A
PBA LJ92-01402A Rev CA1

Si quelqu'un a une proposition a faire, je suis preneur car dans l'immédiat j'en trouve bien au état unis entre 40 et 50$ mais il faut compter 30$ de port en sus.

Question: On trouve en vente des LJ92-01402A, B et C, savez vous si je peu mettre une version B ou C a la place?


P.S.: J'ai aussi essayer en remettant en place l'alimentation d'origine, celle ou j'ai changer les capa gonflées. Elle démarre de la même  manière (shunt VS stb a +5V) mais la tension VS = 235V, j'ai essayé de régler avec le potentiomètre sur la carte mais rien a faire, reste a 235V. Après quelques seconde une erreur est détecter par la petite carte de contrôle (celle qui est intégrée sur la carte de l'alimentation) et la led verte (LED0001) se met a clignoter pour indiquer une panne.
Le clignotement est du genre ON pendant un temps T1, OFF durant 2*T1. Quelqu'un aurait il une liste des codes erreurs pour cette led. Visiblement la  carte alimentation d'origine a aussi un pb.


Revenir en haut
aldi42
Débutant
Débutant

Hors ligne

Inscrit le: 26 Juin 2010
Messages: 96
Localisation: ROANNE
Masculin Poissons (20fev-20mar)

MessagePosté le: Lun 2 Avr - 21:28 (2012)    Sujet du message: : Répondre en citant

Bonjour a tous,


Je suis aussi en panne avec un 55PFP5532D : Chimiques gonflés et VS a 2,4V
J'avais du son mais pas d'image .
J'avais bien réussi a faire démarrer l'alim qui produit VS, mais toujours pas d'image , quand tout a coup plus rien du tout, même pas  l'alim veille.
Le VIPER 22 ne démarre pas, même après échange.
je pense que j'ai fait une mauvaise manip,je trouve la diode ZD8001 en CC
Quelqu'un aurait-il un schéma de l'alim afin que je puisse faire repartir celle-ci.




Par avance merci


Revenir en haut
bouricprod
Observateur

Hors ligne

Inscrit le: 04 Mar 2012
Messages: 3
Localisation: 93
Masculin

MessagePosté le: Lun 23 Avr - 18:16 (2012)    Sujet du message: [Résolu] plasma philips 50PFP5532D/12 Répondre en citant

Bonjour,



Ça y est, le plasma fonctionne a nouveau.


Je n'ai pas réussis a trouver une carte logic main (LJ92-01402 Rev CA1) disponible sur l'Europe , je l'ai finalement commander au états unis et reçue la semaine dernière.


Après remplacement de la carte, l'alimentation démarre maintenant correctement. J'ai juste eu a ajuster la tension Va à 205V (comme spécifié sur le sticker collé dans le châssis) .
Vérifié les tensions Vg 14,8V et 63V (non ajustable). LE son et l'image sont maintenant de retour.



Attention, si les cartes X, Y main et logic buffer ne sont pas brancher (Cn8005, 8006 et 8007 ), quelques seconde après le démarrage, la logic main détecte et arrête l'alimentation.




Au final, j'ai donc changer la carte alimentation et la logic main.


Rappel: La carte alimentation d'origine démarre mais je n'arrive pas a réglé le Va (toujours a 235V). Je n'ai pas pris le risque de la remettre en place dans le plasma.
Il faut dire que, précédemment sans carte logic main,  les essais de réglage ont été réalisés sans les charges (Xmain, Ymain).
Je verrais dès que j'aurais un peu de temps a réaliser des essais sur table et voir si je peux recycler cette carte.


En conclusion, il ne faut pas trop se fié au service manuel qui dès que Va Vs est absent demande de changer l'alimentation, la carte logic main prend part importante dans la gestion des alimentation.




Merci encore  a 59bravo qui m'a bien aidé et  orienté sur la recherche de panne.


Revenir en haut
Capitaine caverne
Modérateur
Modérateur

Hors ligne

Inscrit le: 25 Juil 2008
Messages: 5 970
Masculin

MessagePosté le: Mar 24 Avr - 15:31 (2012)    Sujet du message: [Résolu] plasma philips 50PFP5532D/12 Répondre en citant

Bonjour Bouricprod,


Félicitations pour ton dépannage....
Si tu dois jeter carte control, elle m’intéresse, fais moi signe


Cdt.
_________________
T-Con en panne, retrouver moi ici http://www.depanntout.com/profile.php?mode=viewprofile&u=727


Revenir en haut
Andromede
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 16 Juil 2012
Messages: 6
Masculin

MessagePosté le: Lun 16 Juil - 03:07 (2012)    Sujet du message: [Résolu] plasma philips 50PFP5532D/12 Répondre en citant

59bravo a écrit:
Bonjour à tous

Le problème de mon plasma est résolu,il s'agissait de la carte logic main qui empêche le démarrage
de mon d'alimentation. Razz

Bonne continuation à tous et à bientôt.

Cordialement

59bravo


Bonsoir à tous,
Avec ma philips 50pfp5532d/12, plus de son ni image. La led rouge de façade reste allumée en clignotant irrégulièrement lorsque j'essaye d'allumer la TV. La led verte sur la carte alimentation clignote lentement. Aucun signe extérieur de problème sur les composants des différentes cartes. Je pensais changer la carte logic main (LJ41-05400A REV CA1), comme l'a fait 59bravo. D'après les symptômes que j'ai, est-ce la bonne direction à prendre ? Merci beaucoup d'avance pour celui/ceux qui voudront bien me répondre et me conseiller.


Revenir en haut
staff54210
Observateur

Hors ligne

Inscrit le: 26 Avr 2013
Messages: 1

MessagePosté le: Ven 26 Avr - 00:07 (2013)    Sujet du message: Suite a probleme allumage donne pieces Répondre en citant

Bonjour, ma philips modele 50pfp5532d presente exactement les memes problemes que vous (problemes d'allumage). Comme je n'y connais rien je vais
donc la changer surtout qu'elle date de 2008 donc je m'attendait a ce qu'elle me lache un jour ou l'autre...Si ca interesse quelqu'un d'avoir certaines pieces
vous pouvez me contacter...Je ne sais pas si ca peut etre tres utile vu qu'elle ne s'allume plus ( je ne vais pas réitérer le recit que tous on fait sur ce post c'est
la meme chose pour moi) maia on ne sais jamais si ca peut servir a quelqu'un...
bonne soirée!


Revenir en haut
herve71
Observateur

Hors ligne

Inscrit le: 17 Déc 2013
Messages: 1
Masculin

MessagePosté le: Mar 17 Déc - 01:45 (2013)    Sujet du message: [Résolu] plasma philips 50PFP5532D/12 Répondre en citant

Salut 59 bravo comment tu as fais? avec la carte logic j ai le même problème merci

Revenir en haut
matsoya
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 23 Juil 2013
Messages: 9

MessagePosté le: Ven 25 Avr - 10:57 (2014)    Sujet du message: [Résolu] plasma philips 50PFP5532D/12 Répondre en citant

Bonjour,


J'ai apparemment le même problème sur la TV de ma tante...
Quelqu'un aurait le schéma de la carte alim?
Je n'ai pas accès à la TV pour la démonter, je voudrais acheter les principaux gros chimiques avant de me déplacer.

Ou alors je change la carte d'alim...
J'ai trouvé celle là sur ebay
http://www.ebay.co.uk/itm/LJ44-00125A-PS-505-PHN-REV-02-LG-50PF7521D-10-POW…

C'est pas exactement la même référence mais est-ce que c'est compatible?
La mienne c'est 50PF7521D/12


Merci.
