TV ACER AT1921 EN PANNE
Aller à la page: 1, 2  >


Poster un nouveau sujet   Répondre au sujet    Teleservice Forum Dépannage Electronique Index du Forum -> Depannage Television -> Televiseur LCD ( liquid cristal display ) -> AUTRE DIVERS
Sujet précédent :: Sujet suivant
Auteur Message
blondi20
Débutant
Débutant

Hors ligne

Inscrit le: 15 Mai 2011
Messages: 54
Localisation: ALSACE
Masculin Cancer (21juin-23juil)

MessagePosté le: Mer 20 Juil - 20:24 (2011)    Sujet du message: TV ACER AT1921 EN PANNE Répondre en citant

Bonsoir à tous


C’est la première fois que je poste sur ce site que je trouve très bien excusez si certaines choses ne sont pas conforment.
Je possède une TV acer modèle AT1921 et elle n’a plus aucune réaction lorsque j’appuie sur le bouton marche arrêt. Il existe la même TV chez Philips c’est le modèle 190TW8FB.
Etant habitué de réparer des écrans de pc je l’ai donc démonté pour trouver le composant
en défaut, mais je n’ai trouvé aucun composant brûlé ou autre problème.
J’ai mesuré les tensions entre la carte d’alimentation et la carte mère et j’ai les bonnes tensions 5V et 12 V. Je me suis penché sur le bouton d’alimentation mais celui-ci n’est pas en panne. Je retrouve plusieurs tensions sur les condensateurs de la carte mères du 12V,58V 2V.
J’ai mesuré la valeur des condensateurs sur la carte mère il y en a beaucoup plusieurs avaient des valeurs hors normes mais une fois dessoudé  leurs valeurs étaient correctes.
Je n’arrive pas à trouver la panne c’est comme si appuyer sur le bon marche n’avait aucune réaction et je ne trouve pas le composant qui est en panne.
Je vous donne la référence de la carte d’alimentation et de la carte mère.
TBD432A pour la carte d’alimentation.
DA0E9TMB032 pour la carte mère.
Si quelqu’un a une solution je suis preneur car je ne voudrai pas la mettre à la benne.
Merci


Revenir en haut
Publicité






MessagePosté le: Mer 20 Juil - 20:24 (2011)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
jules150
Modérateur
Modérateur

Hors ligne

Inscrit le: 26 Juil 2010
Messages: 4 395
Localisation: 57
Masculin Verseau (20jan-19fev)

MessagePosté le: Mer 20 Juil - 21:40 (2011)    Sujet du message: TV ACER AT1921 EN PANNE Répondre en citant

Bonsoir blondi20,

Peu tu mettre des photos des différentes cartes.
Je retrouve plusieurs tensions sur les condensateurs de la carte mères du 12V,58V 2V. Ou ça, précise ?
As tu une doc ?
Tiens nous informé.

Cordialement Jules
_________________
Devenir un Dépanneur Virtuel ! C'est simple : http://img.xooimage.com/files109/8/8/e/d-panneur-virtuel-44da11c.jpg


Revenir en haut
blondi20
Débutant
Débutant

Hors ligne

Inscrit le: 15 Mai 2011
Messages: 54
Localisation: ALSACE
Masculin Cancer (21juin-23juil)

MessagePosté le: Jeu 21 Juil - 11:09 (2011)    Sujet du message: TV ACER AT1921 EN PANNE Répondre en citant

Bonjour Jules

Je réponds rapidement à tes questions
Pour la documentation technique le téléchargement se fait à cette adresse
www.go-gddq.com/upload/2009_07/09071813317667.pdf
C’est la documentation pour la TV Philips mais elle a exactement les mêmes cartes que la TV Acer.
J’ai du 5V et 12V au connecteur CN1 qui relie les deux cartes (voir page 26 de la doc). J’ai du 5V aux pins 1,2 et 3 et du 12V au pin 7.
Le 2V je le trouve sur certains condensateurs de la carte mère mesuré un peu au hasard.
Pour les photos j’essaierai ce soir avec un téléphone, je n’ai pas d’appareil photo.
Aucun condensateur n’est gonflé et l’on ne voit rien de brulé non plus.
Cordialement


Revenir en haut
jules150
Modérateur
Modérateur

Hors ligne

Inscrit le: 26 Juil 2010
Messages: 4 395
Localisation: 57
Masculin Verseau (20jan-19fev)

MessagePosté le: Jeu 21 Juil - 13:00 (2011)    Sujet du message: TV ACER AT1921 EN PANNE Répondre en citant

Bonjour blondi20,

Merci pour cette doc, moi j'ai celle de ACER.
http://www.sendspace.com/file/lflnin

Alors aide toi des schémas !
Vérifie la commande off/on inverter.

Vérifie également toutes les tensions 5, 3,3 et 1,8V ... sur la carte Scaler Board (page 27).
Le 2V je le trouve sur certains condensateurs de la carte mère mesuré un peu au hasard.???  Avec ça en va pas loin !

Cordialement Jules
_________________
Devenir un Dépanneur Virtuel ! C'est simple : http://img.xooimage.com/files109/8/8/e/d-panneur-virtuel-44da11c.jpg


Revenir en haut
Capitaine caverne
Modérateur
Modérateur

Hors ligne

Inscrit le: 25 Juil 2008
Messages: 5 970
Masculin

MessagePosté le: Jeu 21 Juil - 20:10 (2011)    Sujet du message: TV ACER AT1921 EN PANNE Répondre en citant

Bonsoir Blondi20, Salut Jules,

Sujet deplacé, mauvaise categorie.

Cdt
_________________
T-Con en panne, retrouver moi ici http://www.depanntout.com/profile.php?mode=viewprofile&u=727


Revenir en haut
blondi20
Débutant
Débutant

Hors ligne

Inscrit le: 15 Mai 2011
Messages: 54
Localisation: ALSACE
Masculin Cancer (21juin-23juil)

MessagePosté le: Jeu 21 Juil - 21:30 (2011)    Sujet du message: TV ACER AT1921 EN PANNE Répondre en citant

Bonsoir Jules et merci pour toutes tes réponses très rapides

J'ai vérifié les tensions sur les condos C101 C102 C103 et j'ai bien du 12 V, pour les photos c'est nul avec un téléphone et comme je ne suis pas spécialiste en photos.
Je recherche le condo C144 mais je suppose que mon problème provient du composant qui bloque le bouton ON/OFF, soit du Q101 ou du IC101 (page 39) mais ne sachant pas trop bien comment les tester sous tension et ne voulant pas casser plus je vais d'abord rechercher sur Internet comment faire.
Merci pour toutes les réponses très rapides de votre part.
Merci Jules
Cordialement


Revenir en haut
blondi20
Débutant
Débutant

Hors ligne

Inscrit le: 15 Mai 2011
Messages: 54
Localisation: ALSACE
Masculin Cancer (21juin-23juil)

MessagePosté le: Sam 23 Juil - 15:39 (2011)    Sujet du message: TV ACER AT1921 EN PANNE Répondre en citant

Bonjour Jules

J’ai enfin fini de mesurer les différentes tensions et voici le résultat :
L56      3,3V                des 2 cotés
L58      1,8V                des 2 cotés
R1       12V                 sur 1 coté         2,3V                sur l’autre
R3       2,3V                sur 1 coté         0V                   sur l’autre
C1       12,39V            sur 1 coté         2,3V                sur l’autre
C2       12,39V            sur 1 coté         0V                   sur l’autre
C3       12,39V
R2       5,06V              sur 1 coté         0,957V            sur l’autre
R4       0V                   sur 1 coté         0,958V            sur l’autre
C4       5,04V              sur 1 coté         0,958V            sur l’autre
R353   0V                   des 2 cotés
R354   0,731V            sur 1 coté         0,625V            sur l’autre
C5       5,04V              sur 1 coté         0V                   sur l’autre
Personnellement je ne sais toujours pas quel est le composant en panne.
J’espère qui tu pourras me guider pour le trouver.

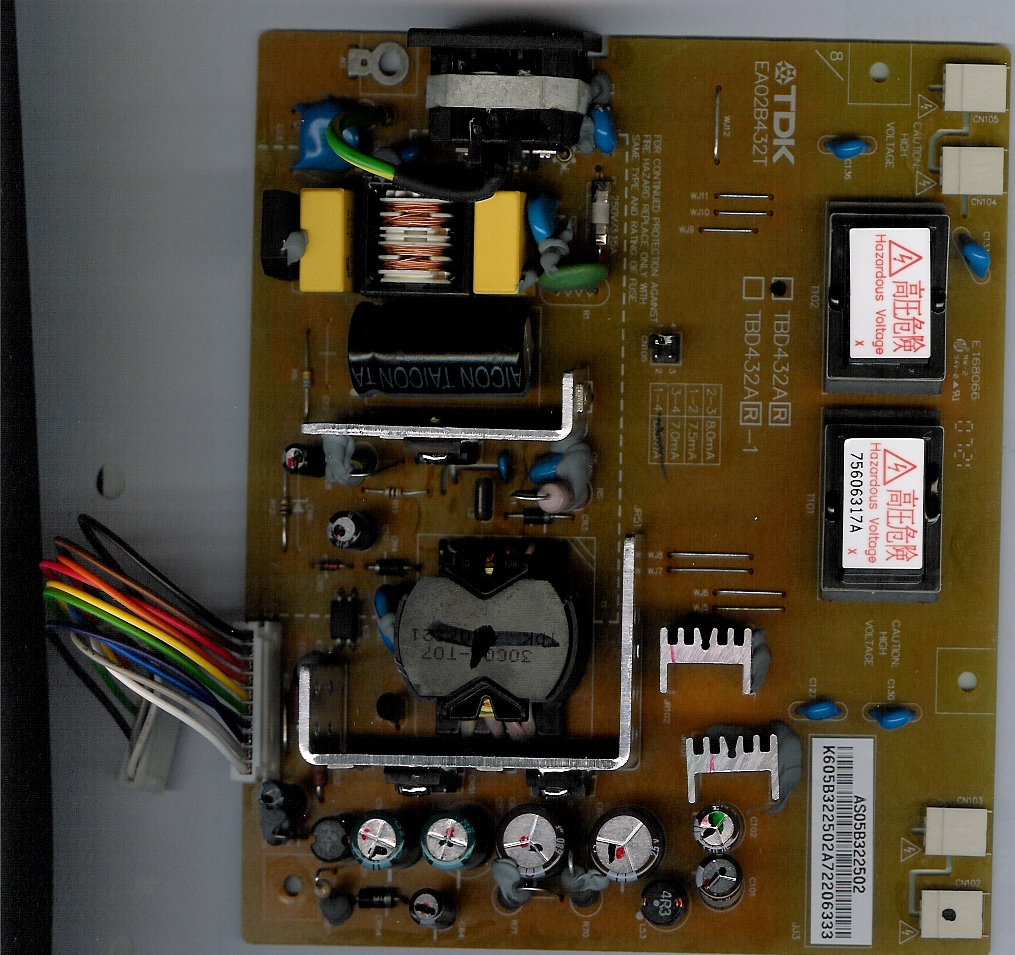

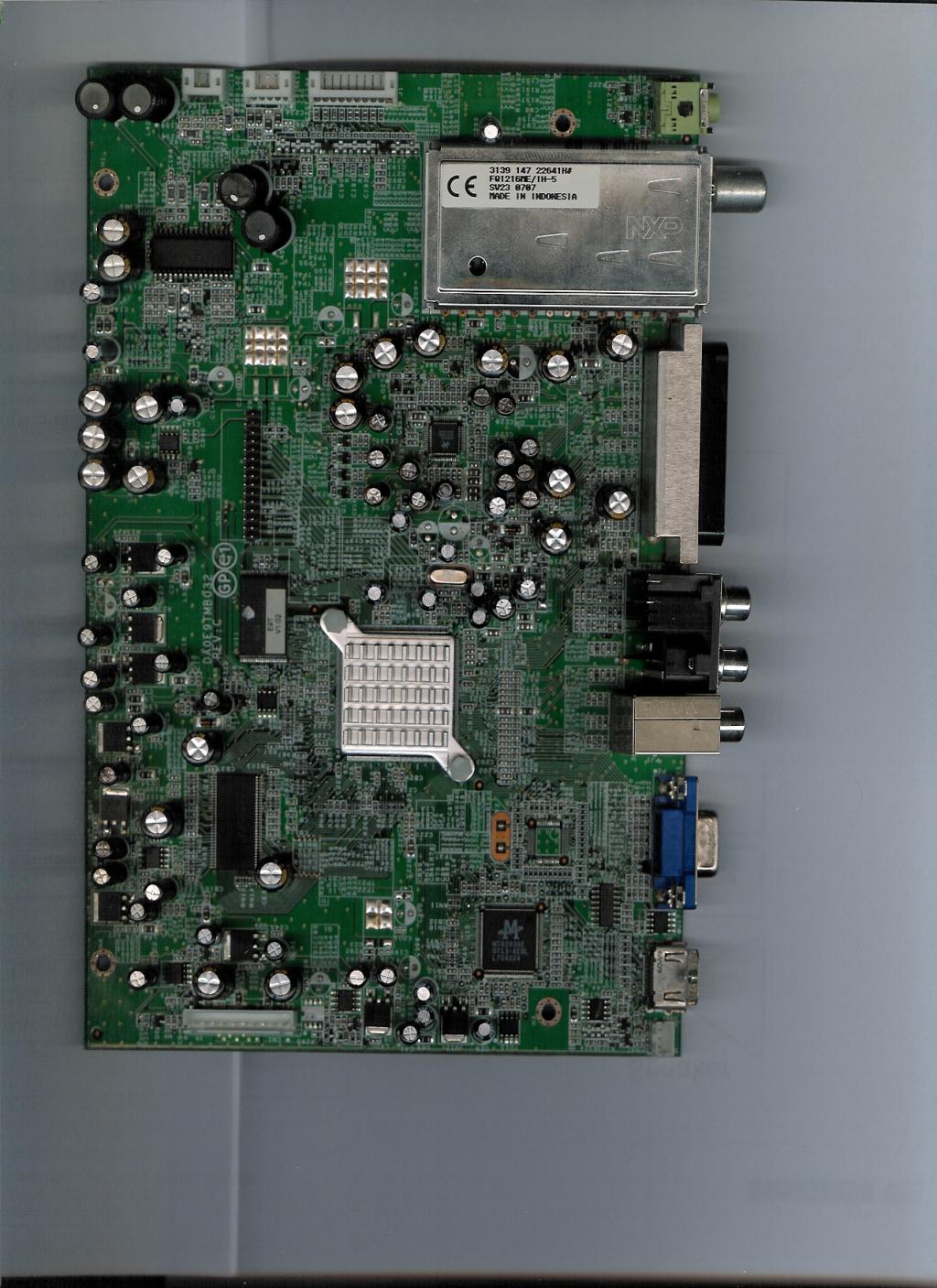

J’ai scanné les 2 cartes et les joins au message.



Je te remercie d’avance
Cordialement


Revenir en haut
jules150
Modérateur
Modérateur

Hors ligne

Inscrit le: 26 Juil 2010
Messages: 4 395
Localisation: 57
Masculin Verseau (20jan-19fev)

MessagePosté le: Sam 23 Juil - 19:09 (2011)    Sujet du message: TV ACER AT1921 EN PANNE Répondre en citant

Bonjour blondi20,

J'essaye de t'aider et te guider de mon mieux.
Ton relevé me semble OK (sauf R353 ?).
Mais il aurait été intéressant de voir la mesure du dispositif R290, 291, 353 et C195, 196, 197.
Pour la commande off/on inverter, vérifie ici le tout connecté :


Contrôle et mesure aussi ses détails de la Scaler Board :


Voila en attendant.

Cordialement Jules
_________________
Devenir un Dépanneur Virtuel ! C'est simple : http://img.xooimage.com/files109/8/8/e/d-panneur-virtuel-44da11c.jpg


Revenir en haut
blondi20
Débutant
Débutant

Hors ligne

Inscrit le: 15 Mai 2011
Messages: 54
Localisation: ALSACE
Masculin Cancer (21juin-23juil)

MessagePosté le: Dim 24 Juil - 20:30 (2011)    Sujet du message: TV ACER AT1921 EN PANNE Répondre en citant

Bonsoir Jules


J’ai terminé les autres mesures que tu m’as demandées:
MAIN CONNECTOR
CE1     5,06V
CB1     0V                   sur 1 coté         5 ,06V             sur l’autre
L52      0V                   sur les 2 cotés                          vérifié 2 fois
L1        5,06V             sur 1 coté         5,07V              sur l’autre
PANEL BLACKLIGHT
R13     3,304V            sur 1 coté         1,530V            sur l’autre
R12     3,304V            sur 1 coté         0V                   sur l’autre
R14     1,530V            sur 1 coté         0,706V            sur l’autre
Autres
R353   0,957V            sur 1 coté         5,06V             sur l’autre
Les composants suivants ne sont pas présents sur la carte les trous sont soudés
R290   R291   C195   C196   C197
Sur CN1 pin 7 aucune valeur ni en volt ni en ohm ni en court circuit.
Ce n’est pas le bouton je l’ai testé et même remplacé ni la mappe qui le relie à la carte testé.
J’ai testé le capteur de la télécommande il y a 3,72V et 5,06V.
Le voyant n’a aucune valeur.
Je ne comprends pas très bien J’ai du courant partout et la TV est totalement morte.
Je te remercie d’avance
Cordialement


Revenir en haut
jules150
Modérateur
Modérateur

Hors ligne

Inscrit le: 26 Juil 2010
Messages: 4 395
Localisation: 57
Masculin Verseau (20jan-19fev)

MessagePosté le: Dim 24 Juil - 23:01 (2011)    Sujet du message: TV ACER AT1921 EN PANNE Répondre en citant

Bonsoir blondi20,

OK pour tes mesures.
Rappel que je travail uniquement avec la doc.
Mais là j'ai du mal a suivre !!! Shocked
Sur CN1 pin 7 aucune valeur ni en volt ni en ohm ni en court circuit. ??? Alors que tu disait J’ai du 5V et 12V au connecteur CN1 qui relie les deux cartes (voir page 26 de la doc). J’ai du 5V aux pins 1,2 et 3 et du 12V au pin 7.
La commande on/off inverter se fait sur la pin 9 de CN1 sauf erreur fil gris (voir photo+flèche rouge).
Mais d'après ton relevé tu devrait trouver 0V sur cette pin, et la je pense qu'il y a un souci.
Il est peut être possible de forcer le démarrage de l'inverter pour essai.
J'attend une réponse sur le 12V de la pin 7 ?

Cordialement Jules
_________________
Devenir un Dépanneur Virtuel ! C'est simple : http://img.xooimage.com/files109/8/8/e/d-panneur-virtuel-44da11c.jpg


Revenir en haut
blondi20
Débutant
Débutant

Hors ligne

Inscrit le: 15 Mai 2011
Messages: 54
Localisation: ALSACE
Masculin Cancer (21juin-23juil)

MessagePosté le: Lun 25 Juil - 06:15 (2011)    Sujet du message: TV ACER AT1921 EN PANNE Répondre en citant

Bonjour Jules

Mille excuses, je me suis trompé c'est bien au pin 9 que je n'ai rien (fil gris)
J'ai bien du 5V aux pins 1,2et 3 er du 12V au pin 7
Cordialement


Revenir en haut
jules150
Modérateur
Modérateur

Hors ligne

Inscrit le: 26 Juil 2010
Messages: 4 395
Localisation: 57
Masculin Verseau (20jan-19fev)

MessagePosté le: Lun 25 Juil - 09:05 (2011)    Sujet du message: TV ACER AT1921 EN PANNE Répondre en citant

Bonjour blondi20

OK ça me rassure .
Donc pour forcer le démarrage de l'inverter, il faut un bout de fil bien étamé a chaque extrémité.
Toujours le tout connecté, a l'aide du fil réaliser une liaison entre la masse (GND, pin 4, 5, 6 ou 8 sur CN1) et le point commun des résistances R13 et 14 (voir photos et a vérifier).
Faire un essai on appuyant en même temps sur la touche POWER de la TV.


Tiens moi informé.

Cordialement Jules
_________________
Devenir un Dépanneur Virtuel ! C'est simple : http://img.xooimage.com/files109/8/8/e/d-panneur-virtuel-44da11c.jpg


Revenir en haut
blondi20
Débutant
Débutant

Hors ligne

Inscrit le: 15 Mai 2011
Messages: 54
Localisation: ALSACE
Masculin Cancer (21juin-23juil)

MessagePosté le: Lun 25 Juil - 19:54 (2011)    Sujet du message: TV ACER AT1921 EN PANNE Répondre en citant

Bonsoir Jules


J’ai fais la jonction entre pin 8 et entre le point commun entre R13 et R14 avec et sans appuyer sur le bouton power et aucune réaction. J’ai refais le test avec pin 4,5 et 6 et j’ai le même résultat rien. J’ai bien vérifié avec une loupe que je faisais bien le contact entre R13 et R14 . Du coté de CN1 j’avais soudé au fil le reste d’une patte d’un condensateur que j’avais bien introduit et chaque fois avant de faire le test j’avais testé la continuité.
Je te remercie pour le temps que tu passes pour m’aider à faire revivre cette TV qui malheureusement persiste à jouer au mort.
Cordialement


Revenir en haut
jules150
Modérateur
Modérateur

Hors ligne

Inscrit le: 26 Juil 2010
Messages: 4 395
Localisation: 57
Masculin Verseau (20jan-19fev)

MessagePosté le: Lun 25 Juil - 20:21 (2011)    Sujet du message: TV ACER AT1921 EN PANNE Répondre en citant

Re Bonjour blondi20

OK ...
As tu mesuré la tension sur la pin 9 CN1 lors des essais.
Si oui, quelle valeur ?
A +

Cordialement Jules
_________________
Devenir un Dépanneur Virtuel ! C'est simple : http://img.xooimage.com/files109/8/8/e/d-panneur-virtuel-44da11c.jpg


Revenir en haut
blondi20
Débutant
Débutant

Hors ligne

Inscrit le: 15 Mai 2011
Messages: 54
Localisation: ALSACE
Masculin Cancer (21juin-23juil)

MessagePosté le: Lun 25 Juil - 20:38 (2011)    Sujet du message: TV ACER AT1921 EN PANNE Répondre en citant

Bonsoir Jules
Pour faire ce test en même temps que l'autre test je ne vois pas trip bien comment je peux faire, je n'ai que 2 mains
expliques moi comment je peux faire cela, car a moins de souder mon multimètre sur les points à tester je ne vois pas
Cordialement
