MessagePosté le: Dim 5 Déc - 15:37 (2010)    Sujet du message: panne alime DELTA DPS-331AP d'un LCD PHILIPS 47PFL7642D Répondre en citant

bonjour à tous,
comme il fait un peu froid en ce moment je me suis occupé de mon LCD en panne.
c'est un PHILIPS 47PFL7642D qui n'a plus d'image.
LED rouge au démarrage, puis puis bleu sur sollicitation d'une chaine, puis re-rouge.
Après démontage et mesure : plus de +24V sur CN2 et CN3 de la platine alime qui est une DELTA DPS-331AP.
Quelque mesures plus tard je constate q'un beau signale carré attaque la GATE du Q602 (tv en veille) et que c'est le calme plat sur la GATE du Q603.

Coté piste il y a le composant cms L6598 (identifié DLA001) qui pilote les 2 MOSFET Q602 ET Q603 qui sont des 2sk3568.

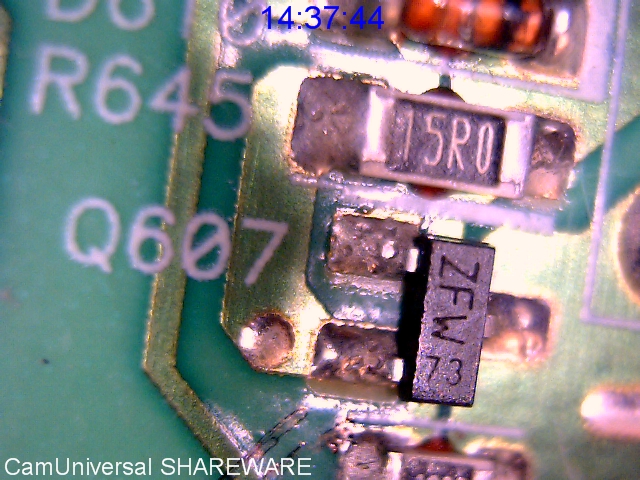

en sortie du L6598 pin 11 pour le Q603 et 15 pour le Q604 il y un composant CMS (sot23 Q606 et Q607) pour chaque qui portent les inscriptions ZFW 73:


Et la je sèche un peu.
qu'est-ce donc que ce ZFW 73 ??? un UNR5274, un BZX 84, ???? une idée Question
je le soupçonne d'être la cause de mon problème.
un Avis ?
si par hasard quelqu'un à les plans de l'alime DPS-331AP je suis preneur.
merci de votre aide.
Cordialement.
