MessagePosté le: Dim 14 Nov - 19:47 (2010)    Sujet du message: Ecran LCD Thomson 27LCDB03B en panne Répondre en citant

Revue du message précédent :

Quelle tension suis je censé avoir sur P-ON?

Merci.
Revenir en haut
Publicité






MessagePosté le: Dim 14 Nov - 19:47 (2010)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
pic
Débutant
Débutant

Hors ligne

Inscrit le: 01 Déc 2007
Messages: 43
Localisation: Normandie
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Lun 15 Nov - 19:13 (2010)    Sujet du message: Ecran LCD Thomson 27LCDB03B en panne Répondre en citant

Bonsoir,

Je pense que P-ON devrait être à 3,3V en marche normal, délivré par U16D (PW166B-10T)(PORTA5).

Sur le connecteur CN704, le 5V est-il présent à la fois sur les broches 8,9,10 et la numéro 12 ?
Ce sont 2 alimentations différentes.

Que vaut V-INVERTER ?

Vérifie les tensions issues des régulateurs U25 (9V), U27 (3,3V), U28(2,5V) et U29(3,3V).


Revenir en haut
outsider31
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 06 Nov 2010
Messages: 20
Localisation: mondonville 31
Masculin Cancer (21juin-23juil)

MessagePosté le: Lun 15 Nov - 19:19 (2010)    Sujet du message: Ecran LCD Thomson 27LCDB03B en panne Répondre en citant

pic a écrit:

Bonsoir,

Je pense que P-ON devrait être à 3,3V en marche normal, délivré par U16D (PW166B-10T)(PORTA5).

Sur le connecteur CN704, le 5V est-il présent à la fois sur les broches 8,9,10 et la numéro 12 ?
Ce sont 2 alimentations différentes.

Que vaut V-INVERTER ?

Vérifie les tensions issues des régulateurs U25 (9V), U27 (3,3V), U28(2,5V) et U29(3,3V).




Bonsoir,

Merci de tes réponses. Je testerais les nouvelles valeurs demain. J'ai regard la main board, pour tester les valeurs je prends la ension aux bornes de ces derniers ? mais pour U16D je ne vois pas où mesurer. Sur le plan U16 ce décompose en plusieurs parties A B C  D E mais en réalité c'est un processeur Pixelworks en un seul bloc. Je ne localise pas où prendre la valeur du port A5 du coup...

Donc si je comprends bien le signal P-ON qui doit être présent sur la power board est émise par la main board et non l'inverse?

Pour les 5V je peux déjà te répondre car je les ai bien tous vérifié. 8,9,10 et 12 me sortent bien du 5V.

V-Inverter est à 24 Volts que je retrouve également  sur CN701 et CN702 me semble t il.


Revenir en haut
pic
Débutant
Débutant

Hors ligne

Inscrit le: 01 Déc 2007
Messages: 43
Localisation: Normandie
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Lun 15 Nov - 21:09 (2010)    Sujet du message: Ecran LCD Thomson 27LCDB03B en panne Répondre en citant

Bonsoir,

U16 doit être alimenté par VCPU33(de 3,3V)  issue du régulateur U27 (LD1117-3.3). Ne figure pas ses broches d'alimentation sur le schéma.
Voir les tensions issues des régulateurs U25 (9V) broche 3, U27 (3,3V) broche 2, U28(2,5V) broche 2 et U29(3,3V) broche 2,
par rapport à une masse (point métallique du châssis, c'est pas le top mais c'est rapide)

Le signal P-ON est émise par la main board.

As-tu +16V et -16V sur CN103 ?


Revenir en haut
outsider31
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 06 Nov 2010
Messages: 20
Localisation: mondonville 31
Masculin Cancer (21juin-23juil)

MessagePosté le: Mar 16 Nov - 13:13 (2010)    Sujet du message: Ecran LCD Thomson 27LCDB03B en panne Répondre en citant

pic a écrit:
Bonsoir,

U16 doit être alimenté par VCPU33(de 3,3V)  issue du régulateur U27 (LD1117-3.3). Ne figure pas ses broches d'alimentation sur le schéma.
Voir les tensions issues des régulateurs U25 (9V) broche 3, U27 (3,3V) broche 2, U28(2,5V) broche 2 et U29(3,3V) broche 2,
par rapport à une masse (point métallique du châssis, c'est pas le top mais c'est rapide)

Le signal P-ON est émise par la main board.

As-tu +16V et -16V sur CN103 ?
Bonjour,

J'ai donc vérifié les tensions ce midi. Sur les régulateurs les broches 2 sont bien les petites pâtes entre les deux grandes?

U27 broche 2 =) 3,3 V Ok.
U25 broche 3 =) 8,98 V
U28 broche 2 =) 2,5V
U29 broche 2 =) 3,3V

Tout semble OK à ce niveau là ...

Au niveau de CN103 tu voulais dire CN703 vers audio board?

Si oui jai -16,90V et +17,30V ?
J'ai testé D7403 et D7403.

D7403 (1: -16,90V / 2: 0V / 3: -16,90V)
D7402 (1:0V / 2: 17,3V / 3:0V)

Une autre idée?

Merci de vôtre soutien.


Revenir en haut
pic
Débutant
Débutant

Hors ligne

Inscrit le: 01 Déc 2007
Messages: 43
Localisation: Normandie
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Mar 16 Nov - 19:49 (2010)    Sujet du message: Ecran LCD Thomson 27LCDB03B en panne Répondre en citant

Bonsoir,

A-tu les composants suivants :

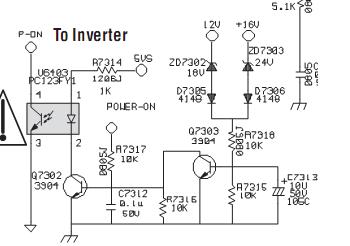

- sur la carte "AUDIO POWER BOARD" : optocoupleur U6403 (PC123FY1) ?
- sur la carte "INVERTER POWER BOARD" : D6310, R6325, R6317,R6316 et Q6304 ?

Attention composants reliés aux secteur !!!!!!!

Avec un oscillo, vérifie si le quartz Y1, à coté de U16, oscille à 14.318 MHZ.

Vérifie le "RESET ":
Sur la broche 4 de U18 (V6300L), a-tu 3,3V ?
Passe-t-elle à 0V lorsque tu appuis sur SW1 ?

Autre réflexion, ce type a-t-il un problème avec la mémoire EEPROM U17 (AT24C1616K)

A+


Revenir en haut
outsider31
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 06 Nov 2010
Messages: 20
Localisation: mondonville 31
Masculin Cancer (21juin-23juil)

MessagePosté le: Mer 17 Nov - 18:58 (2010)    Sujet du message: Ecran LCD Thomson 27LCDB03B en panne Répondre en citant

Bonsoir,

Bon j'ai testé U18 mais je n'ai pas 3,3V sur la broche 4 mais seulement 0V alors que j'ai je crois 5V et quelques volts sur l'autre broche. Et quand j'appuie sur SW1 j'ai 0,14V sur la branche 3??? Le problème vient il de là, de U18?

Bon pour en rajouter j'ai fait une boulette de débutant en testant U6302 (PC123FY1) court circuit en oubliant de repasser mon multimètre en Voltmètre, du coup il siffle et maintenant j'ai 40V sur V-Inverter... donc je suis bon pour le remplacer. Vous savez si ils auront ça dans ma boutique d'électronique habituelle? Sur le net je trouve facilement le PC123 mais pas le FY1, est ce OK ou dois je vraiment trouver ce dernier?

Pour le quartz je n'ai malheureusement pas d'oscilloscope pour le tester, je vais donc tout simplement le remplacer par un neuf.

Merci pour vôtre aide précieuse.


Revenir en haut
pic
Débutant
Débutant

Hors ligne

Inscrit le: 01 Déc 2007
Messages: 43
Localisation: Normandie
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Ven 19 Nov - 20:50 (2010)    Sujet du message: Ecran LCD Thomson 27LCDB03B en panne Répondre en citant

Bonsoir,

Tu as fait un court circuit entre quels broches de U6302 (PC123FY1) ?



Attention 40V sur V-INVERTER peut être destructeur !!!

Par précaution dessoude le et vérifie le à ohmmètre (Circuit ouvert entre 3 et 4 dans les 2 sens, passant dans un sens entre 1 et 2 mais pas de court-circuit)
Si ce n'est pas le cas, à changer.
La lettre F correspond à l'écartement des broches et Y1 pour le "gain".
Vu le schéma, je pense que n'importe quel modèle de PC123 peu faire l'affaire.

Lorsque tu l'aura trouvé, ou remis si il est bon, et ré-obtenu 24V sur V-INVERTER:

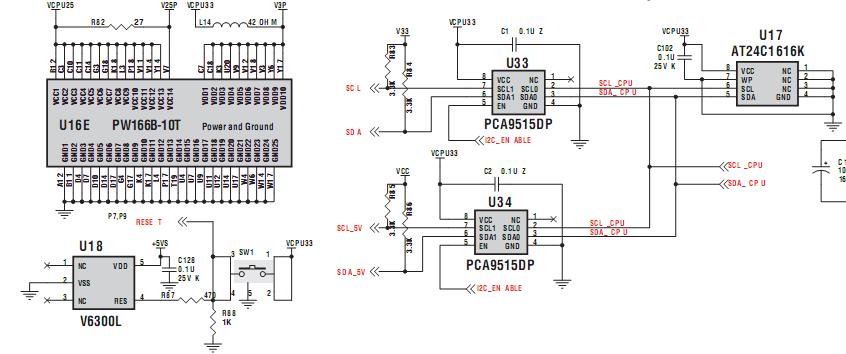

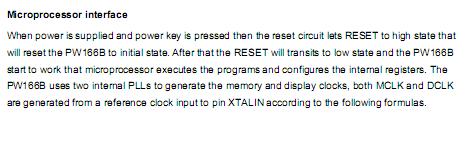

Ayant trouvé une doc avec U16 (PW166B), à priori, c'est normal d'avoir 0V sur la broche 4 de U18, c'est lorsque tu appuis sur SW1 que tu devrais avoir 3,3V sur cette broche
et faire un "reset" (remise à zéro) de U16.



Comme les broche de U16 sont difficile d'accès et pour voir si U16 est alimenté,
as-tu 3,3V (VCPU33) sur la broche 1 ou 2 de SW1, sur la broche 8 de U33, U34 ou U17 (le plus proche de U16) ?



A+


Revenir en haut
outsider31
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 06 Nov 2010
Messages: 20
Localisation: mondonville 31
Masculin Cancer (21juin-23juil)

MessagePosté le: Dim 21 Nov - 13:14 (2010)    Sujet du message: Ecran LCD Thomson 27LCDB03B en panne Répondre en citant

Bonjour,

Alors concernant la platine alim et ma boulette. J'ai débranché les câbles vers la platine inverters au cas où pour les manips.
Alors il semble que l'optocoupleur soit ok mais je le remplacerait quand même dans le doute. Il s'avère que c'est la bobine du transfo T6301 qui siffle. J'ai remarqué que quand je touche le condo C6302 le sifflement se module contrairement aux autres, serait ce lui qui a pris une chtouille ? JE vai el remplacer également dans le doute.

Concernant la main board:

J'ai bien 3,3V sur une broche de SW1 et j'ai 0V sur l'autre (3,3 quand j'appuie).
J'ai bien 3,3V sur la broche 8 U33,U34,U17.

Le problème vient il donc du fait que U18 ne reçoive pas le 3,3V lors de l'appuie sur SW1.

Merci.


Revenir en haut
pic
Débutant
Débutant

Hors ligne

Inscrit le: 01 Déc 2007
Messages: 43
Localisation: Normandie
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Dim 21 Nov - 22:19 (2010)    Sujet du message: Ecran LCD Thomson 27LCDB03B en panne Répondre en citant

Bonsoir,

A priori, cela ne vient pas de SW1, ni de U18 (qui surveille l'alim 3,3V)

A+
