MessagePosté le: Jeu 7 Oct - 09:36 (2010)    Sujet du message: Techniques de dépannage pour écrans plats. Répondre en citant

Petits conseils de dépannage des écrans LCD et Plasma

Vous trouverez ci-dessous quelques informations rudimentaires mais qui pourront se révéler utiles pour réparer les écrans plats de type LCD et
Plasma.

Il s'agit de cas concrets rencontrés dans mon travail, je partage donc avec vous mon expérience dans ce domaine.

Ce document est sans prétentions, simple, il se veut utile et j'espère
rendra service au gens curieux et désireux de réparer leur téléviseur.

Au fur et à mesure, ce document s'enrichira de nouveaux cas et je ferais
en sorte d'organiser au mieux ce dernier.

J'invite ces gens à consulter les sites dont les liens sont présent tout en
bas de document, vous y trouverez une mine d'information à ce sujet et
toujours avec des gens passionnés ;-)

Une petite recommandation toutefois, le dépannage des appareils
électroniques doit être abordé avec prudence, en effet, plusieurs parties
de l'appareil sont reliés au secteur 230V, ce qui veut dire que vous devez
travailler en toute connaissance des risques et faire attention à vous !!

Rentrons donc dans le vif du sujet, si vous le voulez bien.

Une des panne les plus courantes est due à un problème au niveau des
condensateurs de filtrage plus particulièrement ceux situés dans l'étage
d'alimentation.

J'ai eu hier un cas d'un téléviseur LCD qui affichait l'image pendant une
dizaine de secondes et ensuite écran noir tout en conservant le son.

Après examen de l'intérieur du téléviseur, j'ai remarqué que 2
condensateurs avaient gonflés sur la platine d'alimentation du téléviseur.




On voit nettement que les 2 condensateurs du premier plan sontgonflés sur le dessus.
Après avoir remplacé la totalité des condensateurs de la platine, le
téléviseur remarche correctement.

Je préfère toujours remplacer l'intégralité des condensateurs.
Important, respecter la valeur des condensateurs et monter des
condensateurs 105 degrés.

Des condensateurs défectueux peuvent causer plusieurs types de
panne, autrement dit, la première chose à faire est d'inspecter
soigneusement les platines à la recherche de condensateur gonflés
et en cas de doute, ne pas hésiter à les remplacer.

Des défauts peuvent parfois survenir après un moment de
fonctionnement, c'est à dire quand le téléviseur chauffe, les
principaux suspects dans ces cas là sont évidemment les
condensateurs, pour pouvoir déterminer le fautif, il est possible de
se munir d'un sèche-cheveux et de chauffer les différentes parties
du téléviseur, évidemment ouvert et froid et regarder si le défaut
apparaît plus rapidement qu'habituellement, si c'est le cas, cela
voudra dire que vous êtes dans la partie en cause et l'utilisation d'un
spray froid pour refroidir les condensateurs les un après les autres
jusqu'à que le défaut disparaisse, ce qui voudra dire que vous avez
trouvé le coupable.

-------------------------------------------------------------------------------------------------------Deuxième panne que j'ai eu récemment concernait un petittéléviseur LCD 55cm qui affichait l'image pendant une fraction de
seconde et ensuite de nouveau écran noir.
Dans ce cas, les condensateurs n'étant pas gonflés, il fallait chercher ailleurs.
Il faut savoir qu'il existe une sécurité qui coupe le rétro-éclairage
de la dalle, il est donc possible qu'un tube ( CCFL ) défectueux ou
une transformateur de la platine inverter puisse créer un défaut
similaire.

On voit sur la photo ci-dessous les 6 transformateurs permettant de
créer la haute tension utile aux tubes CCFL connecté à la platine
Inverter grâce aux connecteurs blancs sur la gauche de l'image.



Il peut bien entendu y avoir plus ou moins de transformateur et de
tubes suivant la taille et la marque du téléviseur.

Un procédé m'a permis de résoudre le problème, je vais tout de
suite vous en faire part.

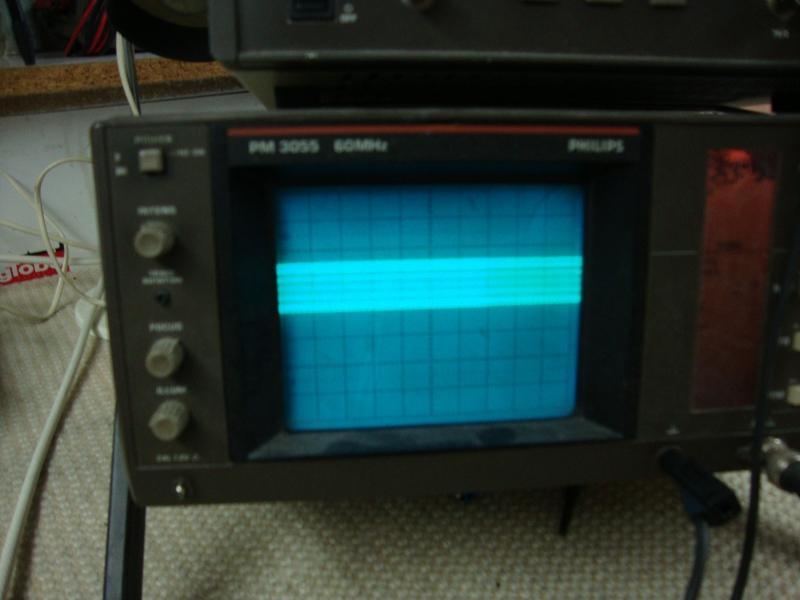

J'ai pris la sonde de mon oscilloscope que j'ai posé sur chaque
transformateur et ceci sans relier la masse, on obtient le signal sur
la photo suivante.

Il faut par contre être rapide pour visualiser le signal car ce dernier
ne s'affichait qu'une fraction de seconde.




Dans mon cas, l'amplitude était partout la même sur chacun des transformateurs sauf sur un, le signal était plus petit, le
transformateur est devenu mon principal suspect.

Mais pour valider la mesure, il peut être utile d'inverser les tubes et
de regarder comment le signal évolue, s'il reste identique, il ne
s'agit donc pas d'un tube défectueux, si par contre il redevient bon,
le tube alimenté par le transformateur peut être défectueux.
Ne pas oublier de noter les positions des connecteurs afin de pouvoir
les remettre à leurs places respectives.

Une deuxième mesure qui à fais ces preuves consiste à mesurer
ohmiquement chaque transformateurs et les comparer entre eux.

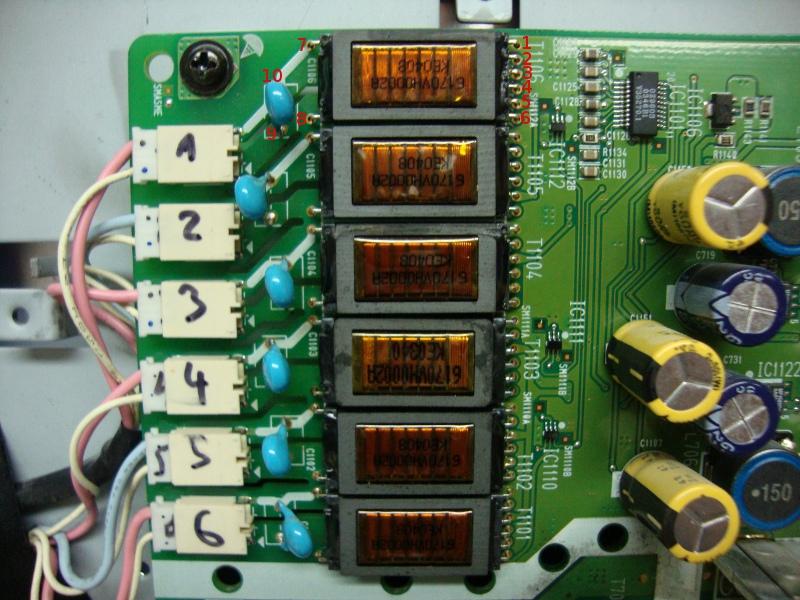

En établissant un rapport de mesures par rapport aux valeurs
obtenues sur chaque combinaison selon les chiffres de l'image
suivante, il est possible de détecter un transformateur défectueux.
Il est également judicieux de mesurer ohmiquement les composants
alentours aux transformateurs et les comparer, dans mon cas, j'ai
mesuré aux pattes des petits condensateurs bleus selon les chiffres
9 et 10, j'ai mesuré 940 ohms sur chacun des condensateurs sauf
sur un qui affichait une valeur infinie, j'en ai donc déduis que le
transformateur était défectueux car un bobinage était
probablement coupé en interne.

Cette mesure est à faire évidemment téléviseur débranché du secteur !



Le remplacement d'un des transformateur a résolu mon problème et
le téléviseur remarche correctement.

Lors d'une panne avec l'image qui manque, il serait judicieux de
mesurer si l'inverter ( donc la platine qui commande et alimente les
tubes CCFL pour le rétro-éclairage ) est bien alimenté, généralement
en 12 ou 24V.

La plupart des platines indiquent au moyen d'une sérigraphie les
tensions que l'on doit retrouver sur chaque patte des connecteurs.
Mais si cela ne devait pas être le cas, il suffit de balader sa pointe
de mesure sur les pattes des connecteurs et essayer de mesurer si
cette tension est présente ou non.

Si la tension est présente, il faut ensuite contrôler si le ou les
fusibles situé(s) sur la platine sont bons car certaines fois ils
lâchent sans raison concrète, sont mal calculés ou sont de mauvaise
qualité.

Si le(s) fusible(s) sont défectueux, avant de les remplacer, il faut
s'assurer qu'aucun court-circuit n'est présent, pour ce faire, il faut
mettre son instrument de mesure en position ohmètre, mettre la
pointe noir sur une masse, par exemple la carcasse métallique du
tuner et l'autre pointe en sortie du fusible, tout ceci évidemment tv
débranché du secteur.
Si aucun court-circuit n'est détecté, on peut alors raisonnablement
tenter de remplacer le fusible par un modèle identique à celui monté initialement.
Si un court-circuit est détecté, il ne faut donc pas remplacer le
fusible sans avoir trouvé le composant défectueux et l'avoir
remplacé, ceci dans la mesure du possible, autrement il faudrait
penser au remplacement de la platine complète.
Dernier conseil, il serait également bien de contrôler si un fusible
n'aurait pas lâché sur la platine T-CON, qui est la platine matriçage
et qui commande en fait la dalle.

Dans ce cas là, le rétro-éclairage est bel et bien présent, mais c'est
en fait la dalle qui n'est plus commandée, d'où un manque d'image...
Une défectuosité au niveau des tubes CCFL peut aussi engendrer un
écran noir, il est donc possible d'hésiter entre un problème avec la
platine inverter et un problème d'un tube, car généralement ils
tombent très rarement en panne tous ensemble et il s'agit plutôt
d'un seul tube défectueux qui vient tout bloquer.

Sujerjojo nous gratifie d'un bon conseil pour déterminer l'origine du
problème .

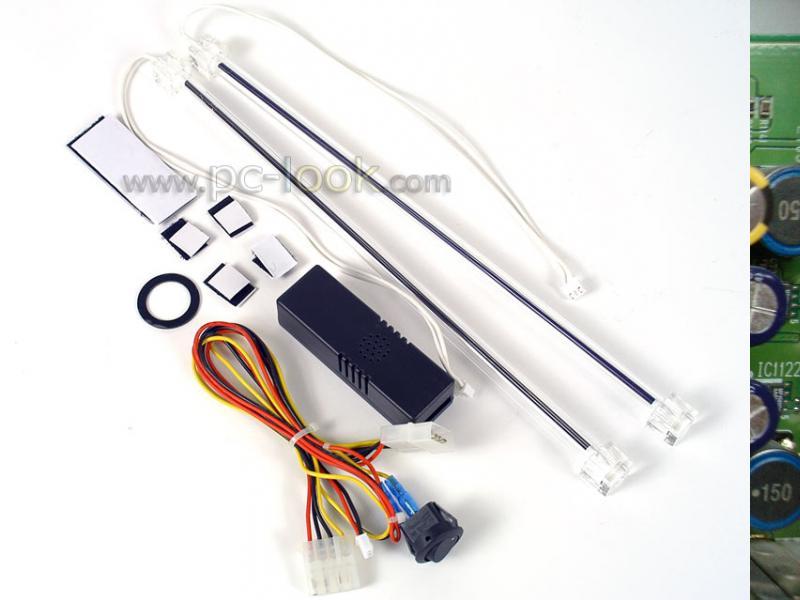

Pour ce faire, il suffit de brancher les tubes installés dans le
téléviseur sur un kit trouvable sur internet et si ces derniers
s'allument, on peut raisonnablement penser alors que le défaut ne
provient pas de ceux-ci.



Suite au prochain épisode ! 07.10.2010 marc.suisse
Mise à jour : 20.10.2010 motif : Ajout conseil test ohmique transformateurs à faire téléviseur débranché.
Version : V0.1
Remerciements :
Jonathan, CC et superjojo du forum
http://teleservice.xooit.fr/index.php
Laboum du forum
http://forums.futura-sciences.com/depannage/






_________________
On a tous quelque chose à s'apporter

http://reparation-televisions.ch/


Revenir en haut
Visiter le site web du posteur
Publicité






MessagePosté le: Jeu 7 Oct - 09:36 (2010)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
depelek
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 07 Jan 2011
Messages: 6
Masculin

MessagePosté le: Ven 7 Jan - 18:08 (2011)    Sujet du message: Techniques de dépannage pour écrans plats. Répondre en citant

Bonjour,

quelques questions concernant l'inverter

Y a t'il un tableau des differentes tensions d'alimentation des tubes CCFL suivant leurs longueurs?

Le ballast évoqué plus haut convient il pour tous types de tubes?

Et enfin un peu plus technique

Imaginons que j'ai une platine inverter hs et qu'elle ne soit plus fabriqué

Que se passerait il si j'achetais autant de ballast que j'ai de tube CCFL sur mon LCD et que je les connecte un à un directement sur ces tubes

Le téléviseur serait il sauvé?

L'inverter à t'il d'autres fonctions que celui d'allimenter betement les tubes

merci pour vos reponses


Revenir en haut
marc.suisse
Régulier
Régulier

Hors ligne

Inscrit le: 23 Mar 2010
Messages: 268
Localisation: Au dessus de Morges
Masculin Cancer (21juin-23juil)

MessagePosté le: Dim 9 Jan - 13:02 (2011)    Sujet du message: Techniques de dépannage pour écrans plats. Répondre en citant

Salut  Wink

Je ne suis pas sûr de pouvoir efficacement à toutes tes questions, mais je vais essayer.

Je ne voudrais pas m'avancer trop, mais je présume qu'ils ont tous plus ou moins la même tension d'alimentation.

Tu peux toujours essayer de poser la question sur un forum électronique, par exemple celui-ci dont je mets un lien intéressant :

http://forums.futura-sciences.com/electronique/391670-tube-ccfl-controles.h…

Pour le ballast, j'ai juste repris les conseils de superjojo, personnellement je n'ai jamais essayé, mais pourquoi pas lui envoyer un message pour demander s'il a assez d'expérience là-dedans.

Pour tes 2 dernières questions, il faut savoir qu'en plus de produire les tensions pour les tubes, la platine inverter reçoit également des informations de la partie commande pour le réglage de la luminosité de l'image.

En plus, certains inverters vont envoyer des messages à la partie commande l'informant qu'ils fonctionnement correctement et si la partie ne reçoit rien, elle coupe le téléviseur.

Honnêtement, mis à part s'il s'agit d'une platine inverter d'un tv bas de gamme de grande surface, je pense qu'il sera toujours possible de trouver les platines d'occasion, on voit de plus en plus de sites qui proposent du matériel reconditionné.
_________________
On a tous quelque chose à s'apporter

http://reparation-televisions.ch/


Revenir en haut
Visiter le site web du posteur
depelek
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 07 Jan 2011
Messages: 6
Masculin

MessagePosté le: Mar 11 Jan - 01:50 (2011)    Sujet du message: Techniques de dépannage pour écrans plats. Répondre en citant

marc.suisse a écrit:
Salut  Wink
Pour tes 2 dernières questions, il faut savoir qu'en plus de produire les tensions pour les tubes, la platine inverter reçoit également des informations de la partie commande pour le réglage de la luminosité de l'image.

Bonjour,

Merci pour l'info

J'avais un peu un doute sur la commande de luminance mais je voulais avoir une certitude.

A+


Revenir en haut
VW1302
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 04 Juin 2013
Messages: 13
Localisation: pontpoint
Masculin Capricorne (22déc-19jan)

MessagePosté le: Jeu 6 Fév - 21:56 (2014)    Sujet du message: Techniques de dépannage pour écrans plats. Répondre en citant

merci pour c'est précieuse information que je vais essayé de déployé pour réparer ma télévision rebelle est croisé les doigts

Revenir en haut
marc.suisse
Régulier
Régulier

Hors ligne

Inscrit le: 23 Mar 2010
Messages: 268
Localisation: Au dessus de Morges
Masculin Cancer (21juin-23juil)

MessagePosté le: Mar 11 Fév - 19:47 (2014)    Sujet du message: Techniques de dépannage pour écrans plats. Répondre en citant

Hello, avec plaisir, si cela t'apporte la solution à ton problème, tant mieux  Okay
_________________
On a tous quelque chose à s'apporter

http://reparation-televisions.ch/


Revenir en haut
Visiter le site web du posteur
VW1302
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 04 Juin 2013
Messages: 13
Localisation: pontpoint
Masculin Capricorne (22déc-19jan)

MessagePosté le: Mar 11 Fév - 20:48 (2014)    Sujet du message: Techniques de dépannage pour écrans plats. Répondre en citant

J'essaie aprendre tous seul est cela n'es pas toujours évident est je trouve normal de remercie ceux qui prennent le temps explique au néophytes:)

Revenir en haut
didier29780
Confirmer
Confirmer

Hors ligne

Inscrit le: 15 Mar 2014
Messages: 826
Masculin

MessagePosté le: Sam 15 Mar - 21:39 (2014)    Sujet du message: Techniques de dépannage pour écrans plats. Répondre en citant

Merci pour cet excellent travail . Okay
_________________
L'entraide avant tout.


Revenir en haut
Visiter le site web du posteur
Contenu Sponsorisé






MessagePosté le: Aujourd’hui à 16:12 (2017)    Sujet du message: Techniques de dépannage pour écrans plats.

Revenir en haut
Montrer les messages depuis:
Poster un nouveau sujet   Répondre au sujet    Teleservice Forum Dépannage Electronique Index du Forum -> DEMANDE DE SCHEMA TECHNIQUE -> Principe de fonctionnement Cours et Synoptiques Toutes les heures sont au format GMT + 1 Heure
Page 1 sur 1


Sauter vers:

Index | forum gratuit | Forum gratuit d’entraide | Annuaire des forums gratuits | Signaler une violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2005 phpBB Group
Traduction par : phpBB-fr.com
