[RESOLU] LCD Sharp lc-32ad5e-bk Ecran noir



Poster un nouveau sujet   Répondre au sujet    Teleservice Forum Dépannage Electronique Index du Forum -> Depannage Television -> Televiseur LCD ( liquid cristal display ) -> SHARP
Sujet précédent :: Sujet suivant
Auteur Message
pic
Débutant
Débutant

Hors ligne

Inscrit le: 01 Déc 2007
Messages: 43
Localisation: Normandie
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Dim 19 Sep - 20:56 (2010)    Sujet du message: [RESOLU] LCD Sharp lc-32ad5e-bk Ecran noir Répondre en citant

Bonjour,
Il ne démarre pas.
les leds (mise sous tension et veille) de façade ne s"allument pas, ni avec le bouton ON/OFF, ni avec la télécommande et le relais de la carte alim ne bronche pas !

[img]http://img.xooimage.com/files49/d/e/f/tv1-2089356.jpg[/img]
[img]http://img.xooimage.com/files43/e/7/0/alim-2089429.jpg[/img]
[img]http://img.xooimage.com/files45/f/2/3/main-208944b.jpg[/img]

A priori, c'est les mêmes cartes que le TOSHIBA 26W330D.

J'ai trouvé le schéma de la carte alim mais pas celui de la carte Main (Scaler), je le consulte à l'adresse :
"http://www.espagle.com/view/Sharp_LC-32AD5E-BK/34310286/so1isvpk75b8pifxwqp/"

Synoptique de l'alim :
[img]http://img.xooimage.com/files43/a/9/6/synoptique-alim-20893bf.jpg[/img]

J'ai fait quelques mesures :
- présence de l'alimentation +5,3V en AT+5V et POWER_FAIL
- le signal de la télécommande ou des boutons arrivent bien sur le circuit scaler IC803 (VCT6973G)
- le circuit scaler IC803 (VCT6973G) ne délivre pas le signal RELAY_H et RLY_H, commandant le relais.

A l'aide !!

Merci de votre aide


Dernière édition par pic le Lun 20 Sep - 15:47 (2010); édité 1 fois
Revenir en haut
Publicité






MessagePosté le: Dim 19 Sep - 20:56 (2010)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
jules150
Modérateur
Modérateur

Hors ligne

Inscrit le: 26 Juil 2010
Messages: 4 395
Localisation: 57
Masculin Verseau (20jan-19fev)

MessagePosté le: Lun 20 Sep - 10:38 (2010)    Sujet du message: [RESOLU] LCD Sharp lc-32ad5e-bk Ecran noir Répondre en citant

Bonjour,

Vérifie toutes le tensions d'alim.
Afin de ne plus consulter le schéma, je l'ais mis là : http://www.sendspace.com/file/i3f2ww
Bon dépannage.

Cordialement Jules
_________________
Devenir un Dépanneur Virtuel ! C'est simple : http://img.xooimage.com/files109/8/8/e/d-panneur-virtuel-44da11c.jpg


Revenir en haut
pic
Débutant
Débutant

Hors ligne

Inscrit le: 01 Déc 2007
Messages: 43
Localisation: Normandie
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Lun 20 Sep - 16:23 (2010)    Sujet du message: [RESOLU] LCD Sharp lc-32ad5e-bk Ecran noir Répondre en citant

Bonjour,

Merci beaucoup Jules pour le schéma.

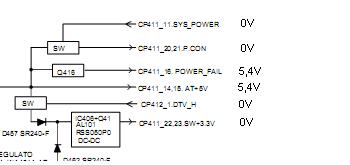

Sur l'alim j'ai ceci :

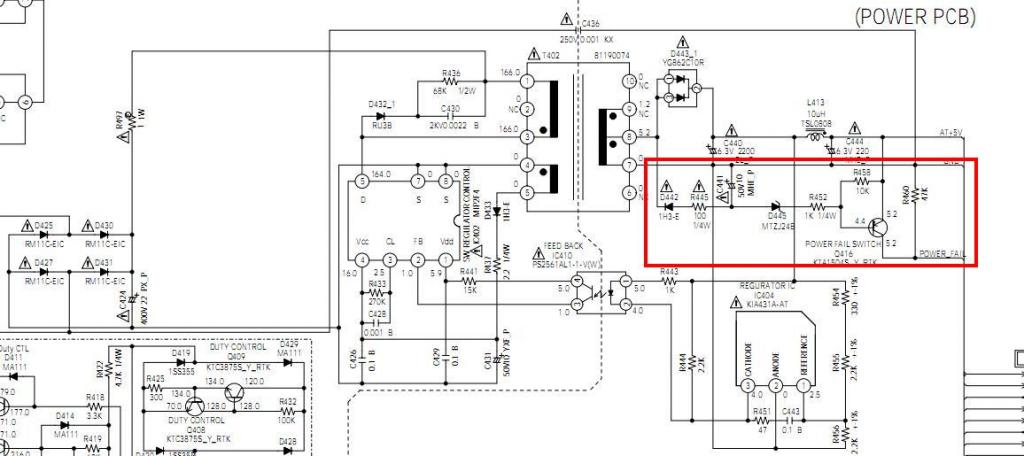

J'ai un doute sur la signification et niveau de tension de "POWER FAIL".
D'après le schéma et mon relevé, il est mis 5.2



Est-ce normal ?


Les autres sorties ne peuvent rien délivrer tant que le relais n'est pas commandé.


Je ne trouve pas !!

Le quartz du scaler oscille bien à 20MHz.

Que faut-il vérifier autour du scaler ?

Comment dialoguer ou tester le scaler ?

Cordialement
Patrice


Revenir en haut
jules150
Modérateur
Modérateur

Hors ligne

Inscrit le: 26 Juil 2010
Messages: 4 395
Localisation: 57
Masculin Verseau (20jan-19fev)

MessagePosté le: Lun 20 Sep - 17:00 (2010)    Sujet du message: [RESOLU] LCD Sharp lc-32ad5e-bk Ecran noir Répondre en citant

Bonjour,

Je me connais pas ce châssis, mais contrôle les régulateurs du genres 1,8_2,5_3,3V  de la carte scaler.
Pour ce qui est de la commande RELAY_H, je ne sais pas, essaye de la forcée peut être pour avoir les autres tensions.
Bon courage.

Cordialement Jules
_________________
Devenir un Dépanneur Virtuel ! C'est simple : http://img.xooimage.com/files109/8/8/e/d-panneur-virtuel-44da11c.jpg


Revenir en haut
pic
Débutant
Débutant

Hors ligne

Inscrit le: 01 Déc 2007
Messages: 43
Localisation: Normandie
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Lun 20 Sep - 17:38 (2010)    Sujet du message: [RESOLU] LCD Sharp lc-32ad5e-bk Ecran noir Répondre en citant

Bonjour,
Présence du AT+3,3V,  AT+1.8V_1, AT+1.8V_2.
J'ai forcé POWER FAIL à 0V, pas de changement.
J'ai forcé RELAY_H, les autres tensions apparaissent bien, mais pas d'allumage !
Cordialement
Patrice


Revenir en haut
Capitaine caverne
Modérateur
Modérateur

Hors ligne

Inscrit le: 25 Juil 2008
Messages: 5 970
Masculin

MessagePosté le: Mar 21 Sep - 14:58 (2010)    Sujet du message: [RESOLU] LCD Sharp lc-32ad5e-bk Ecran noir Répondre en citant

Salut,

L'info Power Fail informe le µP d'une presence tension secteur, vu le montage normal que tu ai un niveau haut sur cette ligne, dés que le 5v stby est present..........

Tu as bien un souçi sur la carte scaler, et la, ça ce corse, vu que toutes les tensions de veille sont presentes..........
Tu as controlé les reset ?????

Tu peux forcer le relai a fonctionner, cela ne changera rien, la gestion est planté........... quelle est le réf de carte CMFxxxx

A+
_________________
T-Con en panne, retrouver moi ici http://www.depanntout.com/profile.php?mode=viewprofile&u=727


Revenir en haut
pic
Débutant
Débutant

Hors ligne

Inscrit le: 01 Déc 2007
Messages: 43
Localisation: Normandie
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Mar 21 Sep - 17:00 (2010)    Sujet du message: [RESOLU] LCD Sharp lc-32ad5e-bk Ecran noir Répondre en citant

Bonjour,

Merci l'info sur "Power Fail".

Le Reset est correct, pas de changement avec une impulsion à 0.

La référence de la carte est CMF111B 4.
(avec étiquette jaune collée : M.32A-01)

Je viens de remarquer aucun dialogue sur le bus SDA/SCL après mise sous tension (pris à oscillo en mode déclenché).

Est-ce le scaler IC803 (VCT6973) qui ne veut pas décoller ?
Contient-il un programme ?
Quelles sont les conditions de démarrage ?

Comme tu le dis, c'est un casse tête mais un chalenge pour moi.

Cordialement
Patrice


Revenir en haut
Capitaine caverne
Modérateur
Modérateur

Hors ligne

Inscrit le: 25 Juil 2008
Messages: 5 970
Masculin

MessagePosté le: Mar 21 Sep - 19:55 (2010)    Sujet du message: [RESOLU] LCD Sharp lc-32ad5e-bk Ecran noir Répondre en citant

Re,

Bien sur qu'il contient un SOFT, et a mon avis il est corrompu, c'est pourquoi il ne demarre pas.

Aprés je te comprend, pour moi aussi tout casse tete est un challenge, mais des fois la realité de remplacer le module nous rattrape........

Alors tu vas me dire que oui, ce n'est pas normal de remplacer les modules, a l'epoque on ne remplacer pas un chassis de télé a tube quand il etait en panne,
mais maintenant la plupart des scalers, et µP contienent un soft qu'il faut injecter avec un appareillage special, et propre a chaque marques, donc si on est pas
station techniqeu, on n'a pas le matos ni le contenu du soft a injecter.................. c'est comme ça, vive le depannage moderne......

A mon avis tu es bon pour le porter dans une station SHARP, ou alors remplacer le module complet (si il est livrable) Sad

Bonne continuation A+
_________________
T-Con en panne, retrouver moi ici http://www.depanntout.com/profile.php?mode=viewprofile&u=727


Revenir en haut
pic
Débutant
Débutant

Hors ligne

Inscrit le: 01 Déc 2007
Messages: 43
Localisation: Normandie
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Jeu 23 Sep - 13:34 (2010)    Sujet du message: [RESOLU] LCD Sharp lc-32ad5e-bk Ecran noir Répondre en citant

Bonjour,

J'ai regardé toutes les signaux autour du scaler, et effectivement il doit avoir un problème !
Aucune broche ne change d'état lorsqu'un signal issus de la télécommande ou du clavier lui est appliqué.

Comme tu le dit, je suis bon pour un remplacement de la carte (CMF111B 4). Sad

Ou puis-je avoir cette carte ?

Est-elle disponible chez aswo et à quel prix ?

Peut-on la remplacer avec une carte acheter en Angleterre sur ebay ?

Encore merci à tous, qui m'aident dans mon casse neurones.  Okay

Cordialement
A+


Revenir en haut
Capitaine caverne
Modérateur
Modérateur

Hors ligne

Inscrit le: 25 Juil 2008
Messages: 5 970
Masculin

MessagePosté le: Jeu 23 Sep - 15:35 (2010)    Sujet du message: [RESOLU] LCD Sharp lc-32ad5e-bk Ecran noir Répondre en citant

Salut,

Elle n'est pas dispo chez Aswo, et elle est hors de prix, vaut mieux remplacer le télé..............

Maintenant si tu l'achete sur Ebay, il faut encore esperer que ,le soft soit le bon pour ton télé, ça c'est autre chose......

Bonne continuation A+
_________________
T-Con en panne, retrouver moi ici http://www.depanntout.com/profile.php?mode=viewprofile&u=727


Revenir en haut
pic
Débutant
Débutant

Hors ligne

Inscrit le: 01 Déc 2007
Messages: 43
Localisation: Normandie
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Mar 28 Sep - 21:03 (2010)    Sujet du message: [RESOLU] LCD Sharp lc-32ad5e-bk Ecran noir Répondre en citant

Bonjour,
Je te remercie pour l'info.
Je vous tiens au courant, si j'arrive à dégoter une carte quelque part !
A+


Revenir en haut
MarcoP
Observateur

Hors ligne

Inscrit le: 01 Oct 2010
Messages: 2

MessagePosté le: Ven 1 Oct - 10:19 (2010)    Sujet du message: Re: LCD Sharp lc-32ad5e-bk Ecran noir Répondre en citant

Salut Pic,

L'écran noir c'est fatal. T'es sûr qu'il n'y a pas eu de chocs ? J'ai eu le même problème après un coup de coude (oui lol) sur le côté de mon LCD et puis plus rien. Le réparateur n'a rien pu faire j'étais tellement blasé. Sharp c'est ma marque préférée depuis longtemps et leur modèles sont toujours super beaux http://www.sharp.fr/cps/rde/xchg/fr/hs.xsl/-/html/lcd_tv.htm . J'ai donc décidé de racheter le même écran (les prix ont un peu baissé en plus http://www.twenga.fr/dir-Audio-et-Video,Television,TV-LCD-381 ) et depuis j'en prends soin comme si c'était mon propre enfant ! LOL

Plus sérieusement, c'est vraiment dommage pour toi mec, je compatis...

Bye

Comar


Revenir en haut
pic
Débutant
Débutant

Hors ligne

Inscrit le: 01 Déc 2007
Messages: 43
Localisation: Normandie
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Jeu 9 Déc - 19:32 (2010)    Sujet du message: [RESOLU] LCD Sharp lc-32ad5e-bk Ecran noir Répondre en citant

Bonsoir,

Problème résolu en remplaçant la carte Main " CMF111B 4" d'occasion.
Merci à tous ceux qui m'ont aidés et à "piecessharp".

Synthèse :
LCD Sharp lc-32ad5e-bk
- Pas d'allumage voyants façades, ni écran.
- Alimentations AT+5V et POWER_FAIL correctes à 5,2V.
- les symptômes : pas dévolution de signaux autour du scaler IC803 (VCT6973), mise à part le quartz.

Sur la nouvelle carte, le scaler IC803 (VCT6973) chauffe terriblement, plus de 60° sans dissipateur !!!
Qui a certainement causé la panne sur ce composant (mauvaise conception !)

Réduction à 50° avec un simple dissipateur à 2 sous !.

Cordialement.

PS: Comment mettre "Résolu" dans le titre ?
