[Résolu] thomson 32lb220b4 chassis icf228



Poster un nouveau sujet   Répondre au sujet    Teleservice Forum Dépannage Electronique Index du Forum -> Depannage Television -> Televiseur LCD ( liquid cristal display ) -> THOMSON
Sujet précédent :: Sujet suivant
Auteur Message
ppzikos
Débutant
Débutant

Hors ligne

Inscrit le: 05 Juin 2008
Messages: 36

MessagePosté le: Ven 16 Avr - 12:49 (2010)    Sujet du message: [Résolu] thomson 32lb220b4 chassis icf228 Répondre en citant

Bonjour mon téléviseur lcd thomson 32lb220b4, chassis icf 228 est en panne d'alim .
alimentation smps 300 icf228 , 2140615B

ma panne s'est déclarer comme suit :

mon tv s'allume , la bobine lp300 se met a vibrer ,allumage de l'inverter , puis l'amplificateur audio se met a amplifier le bruit du transfo lp300 , puis destruction des composants :
il s'agit de ip300 , tp322 , tp321 ,

je souhaite avoir des information sur quels composant changer pour réparer mon alim sans quel re-explose.



merci beaucoup , bonne journée
ps :sinon si quelqu'un a une alim d'avance a vendre ou souhaite réparer la mienne , on peut s'arranger.

pour tester le tv j'ai supprimer ip300 tp 321 tp 322, ip310(optocoupleur), changer le fusible ,
 j utilise une alimentation externe pour vssin 24 > en direct sur l'inverter + masse commune

mon tv fonctionne , led rouge led verte , alumage de l'inverter ok > mais aucune image a l'écran , pas osd ...

Sur connecteur BP322 (scaler) les borne 8-9 sont a 0V ( déjà mesurer a 5v quand le tv fonctionnait)


Dernière édition par ppzikos le Jeu 5 Mai - 14:25 (2011); édité 1 fois
Revenir en haut
Publicité






MessagePosté le: Ven 16 Avr - 12:49 (2010)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
ppzikos
Débutant
Débutant

Hors ligne

Inscrit le: 05 Juin 2008
Messages: 36

MessagePosté le: Jeu 5 Mai - 14:24 (2011)    Sujet du message: [Résolu] thomson 32lb220b4 chassis icf228 Répondre en citant

jutilise le tv depuis un bon moment ,

 la panne du tv etait donc du a l'alimentation des 24v inverter + 5v scaler + audio (-15v/+15v)
toute cette partie de l'alim est un ensemble qui a cramer..
jai désactiver la partie de l'alim défectueuse en coupant au fusible correspondant.
en ayant remplacer le vssin de 24 v par un transformateur 24v 8a ( pour les inverter )
puis pour alimenter le scaler prise bp322 borne 8-9 jai remis dessus un 5 ou 7 v récupérer sur le tv je ne sait plus ou.
et pour finir le son en +15v /-15v n'as pas ete repiquer par un transfo externe car je n'en ai pas, donc plus de son sur le tv. ( vive le home cinéma a coté )

donc j'utilise le tv comme sa depuis au moins 6 mois.

le points positifs:
le tv ne fait plus de gresilement assourdissant en veille chose que le tv a toujours fait avant
j'ai garder extinction / allumage des inverter.
ma luminosité est toujours réglables.
cela ma couter 25€.


Revenir en haut
faure didier
Observateur

Hors ligne

Inscrit le: 02 Jan 2011
Messages: 4
Localisation: bordeaux
Masculin Bélier (21mar-19avr)

MessagePosté le: Ven 10 Juin - 18:41 (2011)    Sujet du message: [Résolu] thomson 32lb220b4 chassis icf228 Répondre en citant

bonsoir

je galére depuis plusieurs mois pour mon lcd qui a apeut prêt la même panne que la tienne je desire connaitre toutes les modifications que tu as apporté sur ton lcd merci de me repondre . je te donnerais en un deuxiemme temp tous les composants que j'ais déja changer sur ma carte.


Revenir en haut
ppzikos
Débutant
Débutant

Hors ligne

Inscrit le: 05 Juin 2008
Messages: 36

MessagePosté le: Lun 4 Juil - 21:51 (2011)    Sujet du message: [Résolu] thomson 32lb220b4 chassis icf228 Répondre en citant

changer au composant n'est pas ma tasse de thé .. ou je vait me faire frapper la Mr. Green ..... oui je suis un très mauvais vrai dépanneur , quoi que bricoleur dans l'ame mon tv fonctionne encore et toujours grace au genie de la bricole a 10 balles..
je vait essayer de refaire un post sur le sujet un peu plus explicite dans la semaine .



Dernière édition par ppzikos le Mar 5 Juil - 08:46 (2011); édité 1 fois
Revenir en haut
ppzikos
Débutant
Débutant

Hors ligne

Inscrit le: 05 Juin 2008
Messages: 36

MessagePosté le: Mar 5 Juil - 08:44 (2011)    Sujet du message: [Résolu] thomson 32lb220b4 chassis icf228 Répondre en citant

Re-coucou , je vais donc essayer d'être un peu plus précis sur mon pseudo dépannage qui je rappelle n'est pas vraiment un dépannage digne de se nom , mais ceci fait , ma télé fonctionne mieux que jamais.
tout d'abord les symptôme de ma télé :
1) a l'origine et depuis toujours ma tv grésillait en veille jusqu'à un sifflement parfois très gênant.
2) un beau jours plus d'image et plus de son.(aucune piece n'avait encors laché a se moment le télé se mettait juste en sécuriter)
3) achat d'un inverter neuf ( que j'ai toujours en rab ) , l'inverter n'etait pas en panne.



donc selon le schéma plus haut , j'ai déconnecter sur le connecteur bp320 les broche 1 et 2 qui correspondent a l'alimentation +24v (vssin)
le dépannage :
1) le tele reste comme il est aucun composant changer a se moment précis aucun connecteur débrancher
2) la tele démonter , je la met en fonction, je relève toute les tension présente au borne de mes connecteur et je les notes sur le schéma ,
3) je m'aperçois que : la tension vssin=0v , +ua-ua = 0V , donc pas de son pas d'image
4) j'arrête le fonctionnement du télé , je déconnecte sur le connecteur bp320 les broche 1 et 2 qui correspondent a l'alimentation +24v (vssin)
5) je remet le tele en fonction , je relève les tension vssin=24v , +ua -ua = +15-15v ,
6) j'ai du son a se moment la (en vérifiant avec une console de jeu vidéo javait bien du son sur mon télé.) , pas d'image car vssin est débranché.
- donc que se passe t'il dans le tele ?
- et bien en fait selon le schema que jai bien essayer de comprendre , il y a pour le vssin 24v des mesure de securiter lier a la consommation ( courant et/ou tension) grace a ip 300
- si courant et/ou tension trop élever alors ip 300 arrête le fonctionnement des transistor tp 321 et tp 322 , donc pas de courant dans la bobine lp300 et donc vssin =ov ,+ua-ua = ov .
- cette fois ci grace a la partie 4) > le fait d'avoir débrancher sur bp320 les broche 1et 2 (vssin > inverter) , l'inverter na pas pus consommer de courant sur la ligne vssin et ip 300 n'a pas pu voir une pseudo-surconsomation de courant , donc ip300 na pas mis en securiter les transitor tp 321 et tp 322 , donc ils continuent de fonctionner, creant ainsi le courant nécessaire pour le son +ua et -ua
7) a partir de se moment je me suis donc dit : ( et jai peut etre tord ) la vérification de consommation de vssin est vraiment pourri.
Cool après avoir sortit tout les condo 1 a 1 pour les tester au capacimetre ( qui n'as rien trouver d'ailleurs ) mon tv s'est remis a fonctionner pendant 1 mois ou 2.

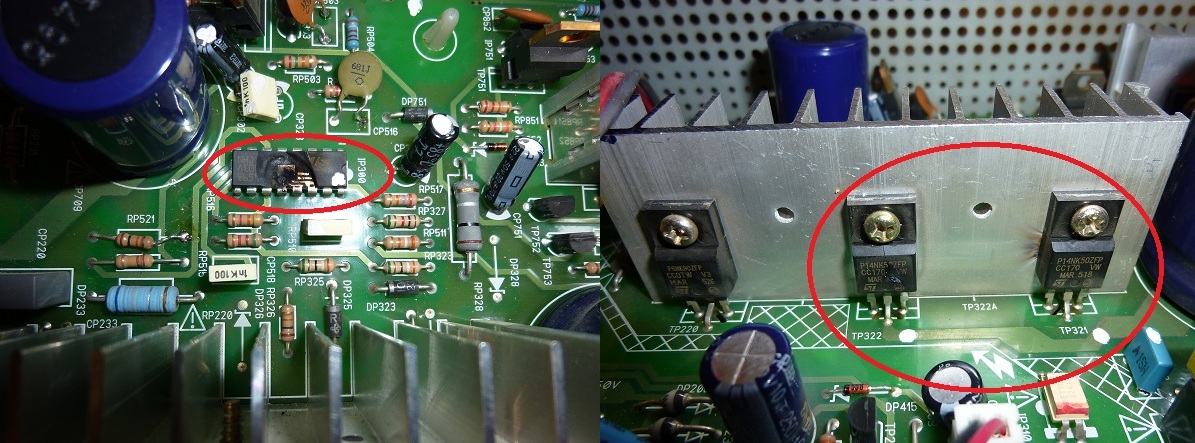

9) un jours > mon tv s'allume , la bobine lp300 se met a vibrer ,allumage de l'inverter , puis l'amplificateur audio se met a amplifier le bruit du transfo lp300 , puis destruction des composants :
il s'agit de ip300 , tp322 , tp321.
10) voila ce qui ma conduit a un dépannage un peu plus galère car cette fois ci les composant sont claquer ,
11) le thomson a une alim qui est vraiment .... , je soupsonne lp300 prix > 90€ .....
12) je change ip300 tp321 tp322 les condos des alentour et le fusible fzp301
13) je reclaque fusible transistor et tout le tralala...

a se moment >
vssin = 0v
+ua -ua =0v
bp222 broche 8et9 0v (j'ai effectuer une mesure des tension quand le tele fonctionnait il y avait 5v) je vous explique pourquoi je passe a zero volt
> donc sur le connecteur bp222 un 5v disparait il sagit d'un 5v qui est destiné au scaler , le 5 v a disparu car :
L4973v5.1 ( petit ic ) est alimenter grace a vssin sur la broche 7 , ce petit ic délivre la tension de 5v sur bp222 , si pas de vssin alors pas de 5v pour le scaler c'est simple.

> a ce moment la complexiter du depannage + le cout de depannage devient un peu trop elever pour mes petite bourses.

j'ai décider de remplacer toute les partie alimentation qui on claqué, jai procéder comme suis :

1) j'enlève le fusible fzp301
2) je déconnecte bp321 ( le son )
3) je déconnecte sur bp 320 les broche 1 et 2 ( se sont les broches +24v vssin) il y a maintenant 2 fils en l'air ( important c'est les fils de mon repiquage pour inverter )
4) je déconnecte sur bp 222 les broche 8 et 9 ( se sont le +5v scaler , il y a aussi 2 fils en lair ( important c'est les fils de mon repiquage pour scaler )

ceci fait je procède comme suit :

1) j'achete un transfo 24v 6a ( ebay.... 20 €)
2) j'intègre le transfo sur le télé , je branche le 220v sur le 220 v de la platine alimentation du tv
3) je rejoint la masse du tranfo ( le - ) a la masse du télé et le +24 volt du transfo a mes 2 fils volant du connecteur bp 320 broche 1 et 2 relier ensemble .
 - - -a se moment sur la connectique bp320, von/off et vbri sont toujours connecter a l'alimentation du tele car ceux ci sont nécessaire pour allumage et lextinction des inverter + le contrôle du brightness
4) pour le 5 v scaler bp222 broche 8 et 9 , il me faut un 5v , je trouve donc un 5v sur le tele , il me semble avoir pris le 5 v sur bp 222 broche 6 ( 6.2v)
 - - -donc je court circuits les broche 6 - 8 -9 du connecteur bp 222 , jorait pus faire autrement , le principe est d'injecter un 5 v la ou il a disparu.

et puis pour le son je n'ai rien fait car je n'ais pas d'alimentation symetrique +15 - 15 donc le connecteur bp321 est déconnecter

j'alume mon tele et miracle une belle image , plus aucun defaut de mise en veille (gresillement) ... mon tv fonctionne encors aujourdhui


Revenir en haut
jonathan
Administrateur
Administrateur

Hors ligne

Inscrit le: 13 Sep 2007
Messages: 4 762
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Mar 5 Juil - 10:13 (2011)    Sujet du message: [Résolu] thomson 32lb220b4 chassis icf228 Répondre en citant

sujet deplacer mauvaise categorie

cordialement

jonathan
_________________
L'Urgent est fait,
l'Impossible est en cours,
pour les Miracles prévoir un délai...
May the Force be with You ! La Connaissance s'accroît quand on la partage


Revenir en haut
Visiter le site web du posteur
ppzikos
Débutant
Débutant

Hors ligne

Inscrit le: 05 Juin 2008
Messages: 36

MessagePosté le: Jeu 21 Juil - 09:13 (2011)    Sujet du message: [Résolu] thomson 32lb220b4 chassis icf228 Répondre en citant

alors didier sa avance un peu ou pas ?

Revenir en haut
faure didier
Observateur

Hors ligne

Inscrit le: 02 Jan 2011
Messages: 4
Localisation: bordeaux
Masculin Bélier (21mar-19avr)

MessagePosté le: Sam 23 Juil - 14:35 (2011)    Sujet du message: [Résolu] thomson 32lb220b4 chassis icf228 Répondre en citant

bonjour merci de me demander si j'ai avancer sur ma télé non pas du tout car la dernière fois j'ais cramer mon métrix .
en faisant une mesure sur du 220v alternatif alors que mon métrix était sur ohmètre (résultat  tout les circuit intégrés du métrix exploser) mais aucun déga pour la télé car je travaillais sur ma maison.
je te tiends au courant pour ma télé n'oubli pas je ne suis pas presser ,je veux prendre mon temps et comprendre ce que je fais avec  le fonctionnement  de la carte.


merci a toi


didier


Revenir en haut
ppzikos
Débutant
Débutant

Hors ligne

Inscrit le: 05 Juin 2008
Messages: 36

MessagePosté le: Dim 31 Juil - 23:47 (2011)    Sujet du message: [Résolu] thomson 32lb220b4 chassis icf228 Répondre en citant

pauvre metrix.... il y a un fusible a l’intérieur pour ce genre de problème? , sur mon multi a 3€50 ( véridique) il y en a un....;
Je pense que tu as pris les 2 schéma dispo sur le site ,
 dans un des 2 schéma vers la fin il y a le détail du principe de fonctionnement de l'alim et des sécurités ,Très utile pour comprendre la séparation des alimentations .( en anglais )
le nom des schéma est 32lb220.. puis  icf228.. ( de mémoire pour rappel ).

Citation:

 je veux prendre mon temps et comprendre ce que je fais avec  le fonctionnement  de la carte.
c'est exactement ce que j’ai fait , mais en ayant conclu avec la bobine lp 300 probablement hs , j'ai choisi la manière brutal mais simpliste et efficace ( et pas cher ) , je regarde toujours ma tv aujourd’hui ^^.
je consulterai ce post de temps en temps pour voir si tu a besoin de quelque infos.
@bientot


Revenir en haut
faure didier
Observateur

Hors ligne

Inscrit le: 02 Jan 2011
Messages: 4
Localisation: bordeaux
Masculin Bélier (21mar-19avr)

MessagePosté le: Mar 2 Aoû - 18:20 (2011)    Sujet du message: [Résolu] thomson 32lb220b4 chassis icf228 Répondre en citant

attention moi je possede le model smps 300 il correspond au schema que tu ma fait parvenir avec les tensions maquer en rouge .


par pur hasard est ce que tu sait quelle  partie de la carte gere les securites  me donner les noms de tous les  composants et leurs fonctions (regulateur ,hacheur , redresseur,ou autre...)ex : ip710 ou cp325


pourrais tu me donner les tensions entre :        V_PRI et H =......  V        AC2 et H =...........V    AC1 et H =........V     RAW_B+ et H =.......V     VCC1 et H=........V et sur quel mode tu te met a ton metrix (AC ou DC)




mon metrix etait soi disant incassable de plus par surprise il ny avait pas de fusible de protection, normal que le prosseseur et exploser !!!!!!!! MDR


merci de gider dans mon depanage  et de prendre des nouvelles .


                                                              A  +


Revenir en haut
blackness
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 27 Aoû 2010
Messages: 15
Localisation: Vaucluse
Masculin

MessagePosté le: Ven 31 Aoû - 15:05 (2012)    Sujet du message: [Résolu] thomson 32lb220b4 chassis icf228 Répondre en citant

bonjour
J'ai la même tv même chassis et la mienne a une problème d'image. En fait l'image est moirée avec une trame de couleur. Problème de carte vidéo j'imagine. Quelqu'un a t'il une idée pour le dépanner.
Merci
Au pire j'aurai une alim pour ppzikos


Revenir en haut
