MessagePosté le: Ven 18 Déc - 13:44 (2009)    Sujet du message: Lcd TECHWOOD TK3209 HDI Répondre en citant

Revue du message précédent :

Salut,

Je suis un peu du meme avis que MARIO, soit la dalle elle meme a pris un coup, ou alors la platine matriçage est HS...............
Toutes les alims sont bien presentes sur la carte matriçage ????

Bonne continuation A+
Revenir en haut
Publicité






MessagePosté le: Ven 18 Déc - 13:44 (2009)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
fab59
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 05 Mai 2009
Messages: 24
Localisation: Au Nord du Nord
Masculin

MessagePosté le: Ven 18 Déc - 22:35 (2009)    Sujet du message: Lcd TECHWOOD TK3209 HDI Répondre en citant

Salut,

en fait, je n'ai pas vérifié toutes les alim de la carte matriçage. Pour la simple raison que je ne sait pas où les trouver. ( je n'ai pas encore trouvé le schéma ).
Ce qui est sûr, c'est qu'il y en a d'autres et que le fusible du 5V est bon.


Je vois lundi pour la suite, et les photos de l'image.......( j'espère avoir trouvé les shéma de la carte matriçage d'ici là... )

Merci, A+

Fabien.


Revenir en haut
Capitaine caverne
Modérateur
Modérateur

Hors ligne

Inscrit le: 25 Juil 2008
Messages: 5 970
Masculin

MessagePosté le: Sam 19 Déc - 08:39 (2009)    Sujet du message: Lcd TECHWOOD TK3209 HDI Répondre en citant

Salut,

Le schema de la carte matriçage tu ne le trouveras pas, elle fait partie integrale de la dalle....................
la seule chose que tu peux verifier dessus c'est les alims !!!!!

Bon courage A+
_________________
T-Con en panne, retrouver moi ici http://www.depanntout.com/profile.php?mode=viewprofile&u=727


Revenir en haut
fab59
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 05 Mai 2009
Messages: 24
Localisation: Au Nord du Nord
Masculin

MessagePosté le: Dim 24 Jan - 00:39 (2010)    Sujet du message: Lcd TECHWOOD TK3209 HDI Répondre en citant

Salut,

bon, voici enfin quelques photos :

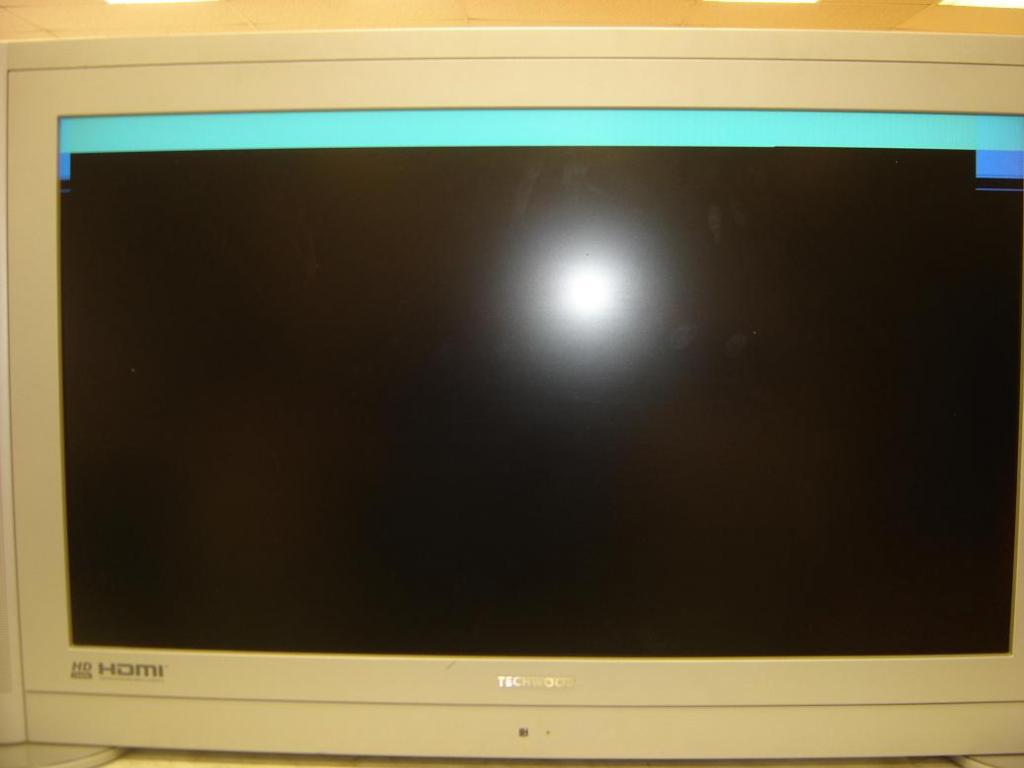

A l'alumage,

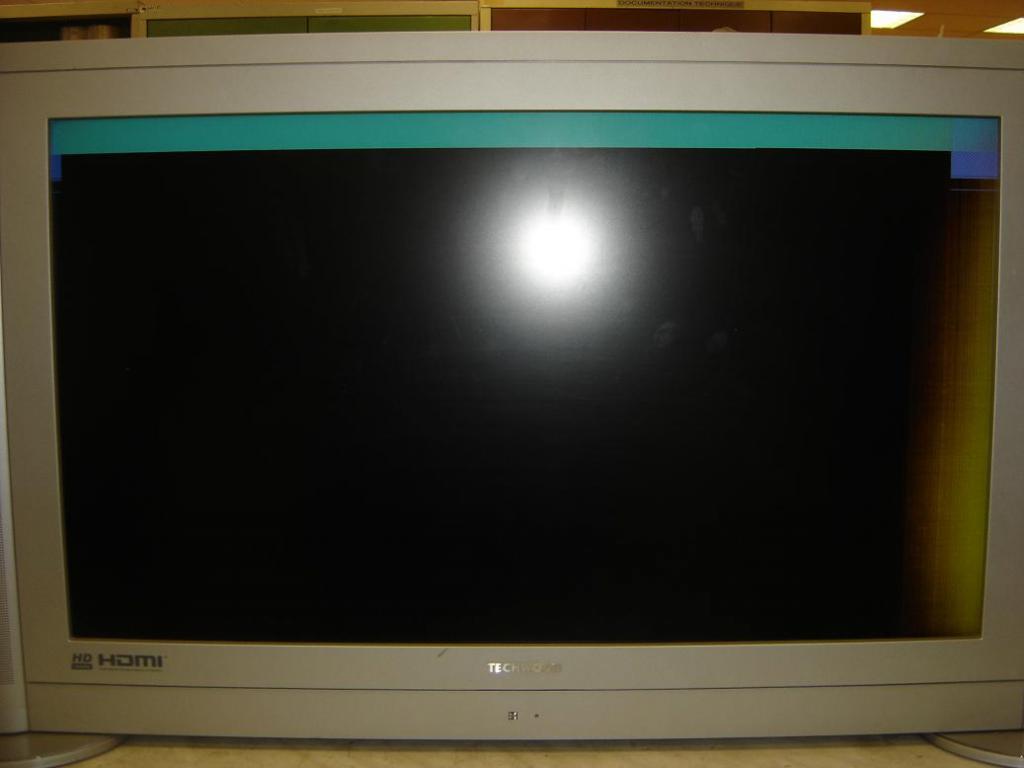

Après 30 secondes,

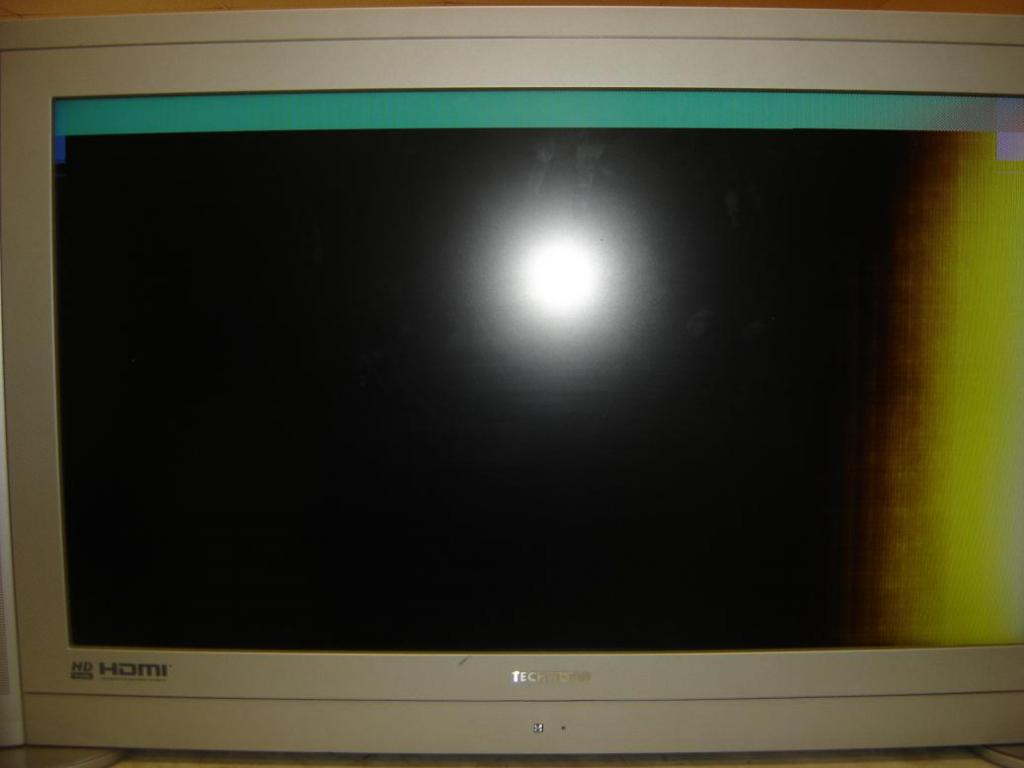

Après 1 minute,

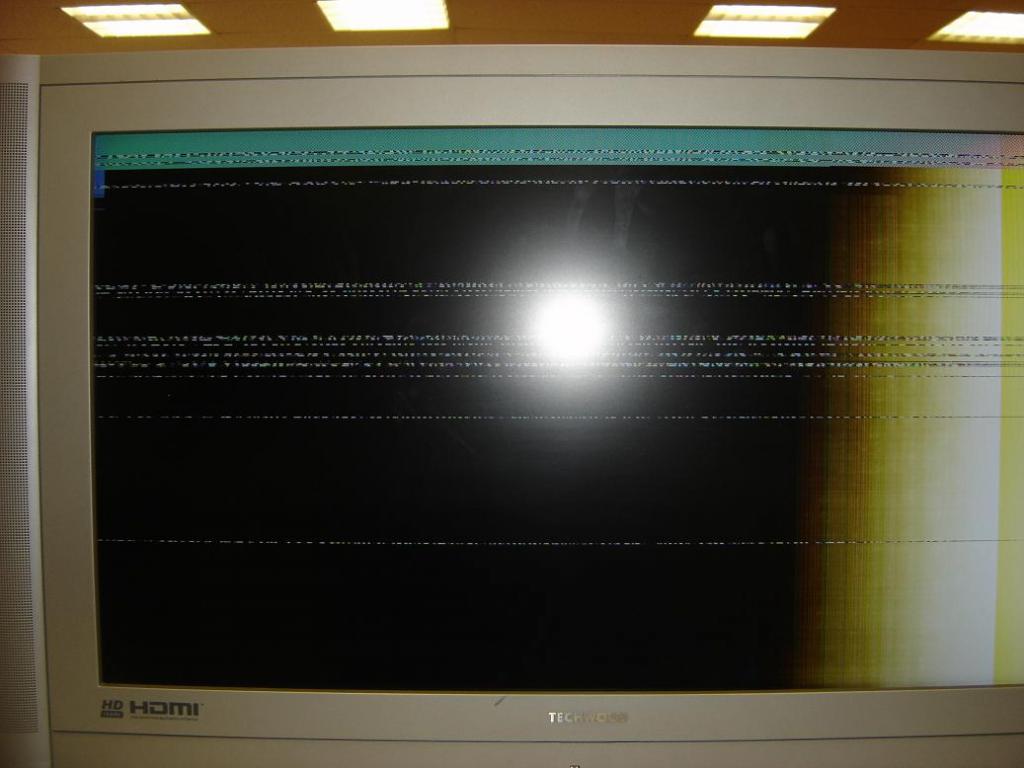

Aprè 2 minutes et quelques apuis sur les boutons Prog +/- ,

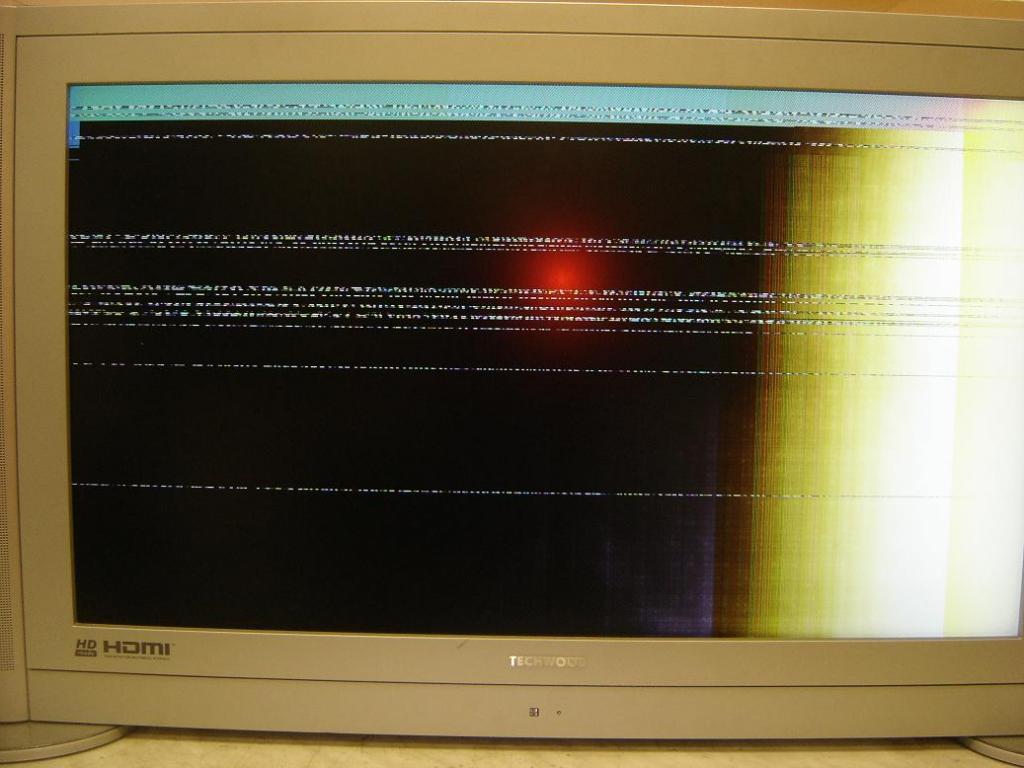

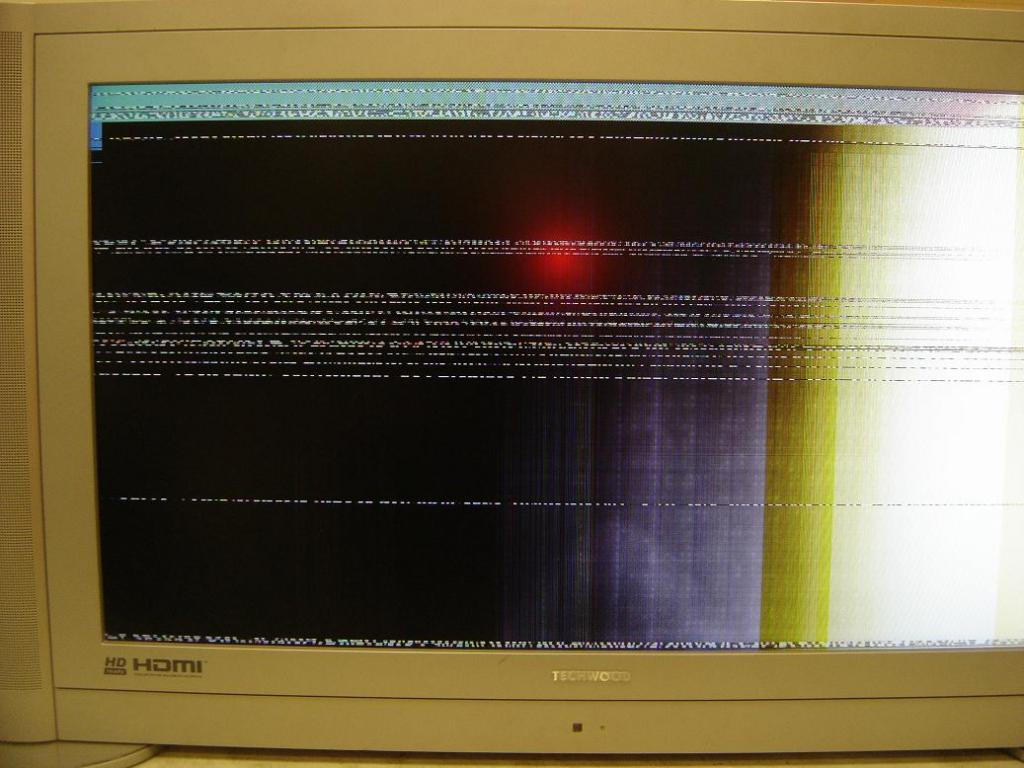

Après 5 minutes,




Voilà....

Les temps indiqués sont aproximatifs mais pas exagérés.
Si quelqu'un a une idée d'où vient la panne ( carte LVDS ou scaler ou ???)
Toutes les idées sont les bienvenu...

A+

Fabien.


Revenir en haut
Capitaine caverne
Modérateur
Modérateur

Hors ligne

Inscrit le: 25 Juil 2008
Messages: 5 970
Masculin

MessagePosté le: Dim 24 Jan - 10:18 (2010)    Sujet du message: Lcd TECHWOOD TK3209 HDI Répondre en citant

Salut,

Le composant cramé tu l'as remplacé ????? As tu verifier qu'il n'y ai rien de cramé sur la carte matriçage ?????
Pour la panne soit carte matriçage, soit carte scaler.......................... dur a determiner d'ou vient le pb.....................
sur le cable LVDS, ça bouge ????

A+
_________________
T-Con en panne, retrouver moi ici http://www.depanntout.com/profile.php?mode=viewprofile&u=727


Revenir en haut
fab59
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 05 Mai 2009
Messages: 24
Localisation: Au Nord du Nord
Masculin

MessagePosté le: Dim 24 Jan - 14:43 (2010)    Sujet du message: Lcd TECHWOOD TK3209 HDI Répondre en citant

Salut,

Le composant et sa petite carte ont été remplacés par un shunt ( S907 sur le schéma ). J'en ais un équivalent
mais j'attend de voir si il y a autre chose ( apparemment oui! ). Comme dit plus haut, il ne sert qu'à couper
l'alim de la LVDS qui dans ce cas reste alimentée.

Pour ce qui est de la carte LVDS, je n'ai rien vu de "bizarre", fusible OK sur le 5V, aucunes résistances ou
diodes HS, aucunes traces de surchauffes ou autres.

Pour ce qui est des signaux sur la LVDS, j'avoue que je n'ai pas regardé de prés. Je vois au plus vite,
sais-tu quels sont les signaux que je devrais retrouver ?


A+,

Encore merci,

Fabien.


Revenir en haut
Capitaine caverne
Modérateur
Modérateur

Hors ligne

Inscrit le: 25 Juil 2008
Messages: 5 970
Masculin

MessagePosté le: Dim 24 Jan - 20:30 (2010)    Sujet du message: Lcd TECHWOOD TK3209 HDI Répondre en citant

Re,

Ben pour les signaux, ils sont dur a interpreter, ils sont sous forme de bus numerique, mais il faut que ça bouge................
mais au vu de ton defaut, je pense que le scaler n'envoi rien du tout..........

Bon courage A+
_________________
T-Con en panne, retrouver moi ici http://www.depanntout.com/profile.php?mode=viewprofile&u=727


Revenir en haut
fab59
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 05 Mai 2009
Messages: 24
Localisation: Au Nord du Nord
Masculin

MessagePosté le: Mar 9 Fév - 21:32 (2010)    Sujet du message: Lcd TECHWOOD TK3209 HDI Répondre en citant

Salut,

bon, je n'ai effectivement rien sur le cable LVDS..............

je pense que je vais la mettre de côté le temps de trouver une carte scaler ( au cas ou...... : c'est une 17MB15E-3),
j'en ai une mais c'est une 17MB15E-5 qui vient d'un 26" et même en prenant le temps de la configurer comme la première,
je ne suis pas sur qu'elle sera compatible pour un 32". Si quelqu'un peu confirmer ...!! Laughing Rolling Eyes

En plus, je viens de récupérer un plasma à réparer ( c'est plus urgent...!! ), mais là, c'est une autre histoire. Rolling Eyes

A+, ( dans pas très longtemps je pense Wink )

Fabien
