Bonjour à tous,

Mon problème me paraissait classique ; du son pas d'image,......         ..........donc pas de rétro-éclairage !!

Ah ben non, pas de panne classique cette foi.

Toutes les alim. sont ok ( 24V, 3V3, 32V, 5V,... ), du son, enfin du souffle car pas réglée pour l'atelier où la réception ce fait par antenne herzienne, habituellement sur réseau cablé. Pas eu l'occasion de faire des essais par péritel, à voir,....
En tout cas, rétro-éclairage allumé, mise en veille, son +/-, prog +/-,... pas de problèmes.

La question est : carte contrôle dalle, dalle ou ???

Y a-t-il un moyen de tester une dalle lcd et/ou une carte contrôle seule

Oups j'oubliais, pour info : carte alim Vestel 17PW15-8
                                     carte contrôle dalle (LVDS) QUANTA QV32B(42)C3 ( si quelqu'un a le brochage du connecteur d'entrée  Laughing   )


Voilà donc mon problème, si quelqu'un a des idées ou/et des infos ( ou des questions !) je suis preneur,


Bons dépannages,

Fabien.


Revenir en haut
Publicité






MessagePosté le: Mer 9 Déc - 01:20 (2009)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
cob
Professionnel
Professionnel

Hors ligne

Inscrit le: 05 Avr 2008
Messages: 417
Localisation: baie de somme
Masculin Gémeaux (21mai-20juin)

MessagePosté le: Jeu 10 Déc - 12:41 (2009)    Sujet du message: Lcd TECHWOOD TK3209 HDI Répondre en citant

salut

tu as tes alim sur le cable lvds
_________________
quand on demande de l'aide, une réponse est un minimum


Revenir en haut
fab59
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 05 Mai 2009
Messages: 24
Localisation: Au Nord du Nord
Masculin

MessagePosté le: Ven 11 Déc - 00:18 (2009)    Sujet du message: Lcd TECHWOOD TK3209 HDI Répondre en citant

Salut,

Pas encore vérifié,....... Rolling Eyes

Je regarde ça demain, et je dis quoi,

Merci,....


Revenir en haut
fab59
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 05 Mai 2009
Messages: 24
Localisation: Au Nord du Nord
Masculin

MessagePosté le: Sam 12 Déc - 00:32 (2009)    Sujet du message: Lcd TECHWOOD TK3209 HDI Répondre en citant

Salut,

Après vérif, j'ai bien le 5V sur le connecteur d'entrée de la carte LVDS. le fusible de la carte est bon.... Confused

Ne sachant pas ce que je doit avoir d'autres, je ne sait toujours pas si la LVDS est bonne... ou pas... Sad

Le temps de trouver plus d'infos est je m'y remet............ Wink

A+

Fabien.


Revenir en haut
Capitaine caverne
Modérateur
Modérateur

Hors ligne

Inscrit le: 25 Juil 2008
Messages: 5 970
Masculin

MessagePosté le: Sam 12 Déc - 17:34 (2009)    Sujet du message: Lcd TECHWOOD TK3209 HDI Répondre en citant

Salut,

Ca bouge sur le cable LVDS ou pas ???? Acune donnée numerique sous forme de bus ?????
Si tu ne trouve absolument aucun signe de vie, pb sur la carte scaler................

Tu peux auusi essayer de deconnecter le cable LVDS, et en theorie ton ecran devient tout blanc, a voir............

Bon courage A+
_________________
T-Con en panne, retrouver moi ici http://www.depanntout.com/profile.php?mode=viewprofile&u=727


Revenir en haut
fab59
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 05 Mai 2009
Messages: 24
Localisation: Au Nord du Nord
Masculin

MessagePosté le: Mar 15 Déc - 20:50 (2009)    Sujet du message: Lcd TECHWOOD TK3209 HDI Répondre en citant

Salut,

Bon, j'ai enfin pris un peu de temps pour aller plus loin.

Suite aux recommandation de CC, j'ai regardé sur cable de la LVDS...

Surprise !!!!!! J'ai bien des trains d'impulsions de quelques dizaines de kHz !

Mais ( ben ouai, y'a un MAIS sinon c'est pas marrant...) leurs amplitudes n'est que de quelques centaines de
mV !!???

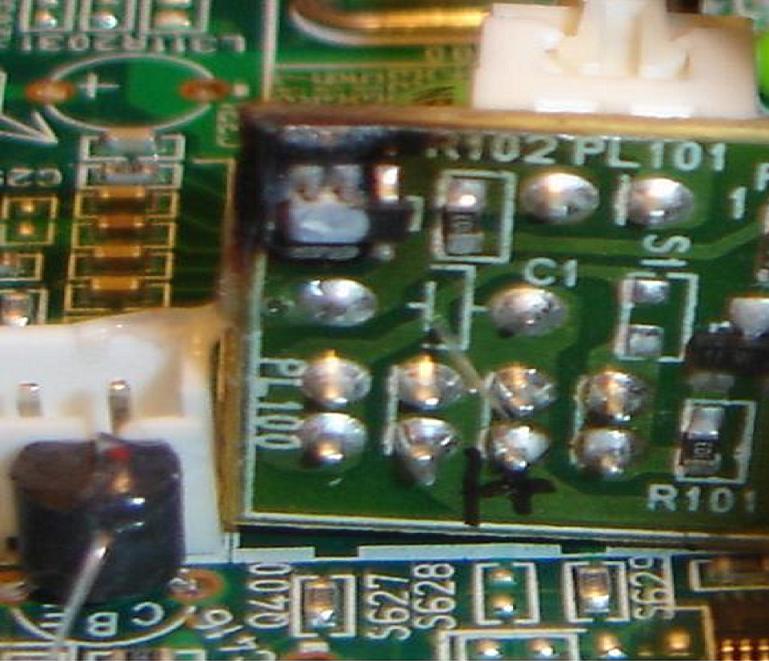

Je me décide donc de déposer cette carte :

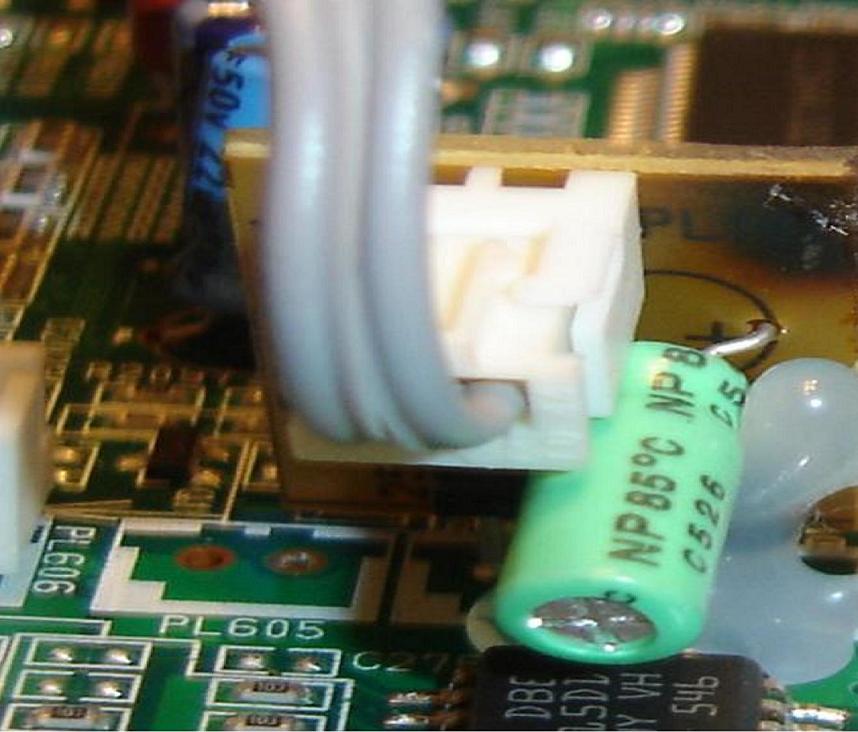

Et là je découvre une chose qui était cachée sous le faisceau de cable :







Et là, plu qu'une solution :

A L'AIDE !!!

Quelqu'un a-t-il des infos sur cette p'tite carte ???

A+

Fabien.


Revenir en haut
Capitaine caverne
Modérateur
Modérateur

Hors ligne

Inscrit le: 25 Juil 2008
Messages: 5 970
Masculin

MessagePosté le: Mar 15 Déc - 20:59 (2009)    Sujet du message: Lcd TECHWOOD TK3209 HDI Répondre en citant

Salut,

C'est une carte scaler VESTEL, il n'y a aucune ref de notée dessus, comme 17MBxx ou un truc du genre ????

A+
_________________
T-Con en panne, retrouver moi ici http://www.depanntout.com/profile.php?mode=viewprofile&u=727


Revenir en haut
fab59
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 05 Mai 2009
Messages: 24
Localisation: Au Nord du Nord
Masculin

MessagePosté le: Mar 15 Déc - 21:34 (2009)    Sujet du message: Lcd TECHWOOD TK3209 HDI Répondre en citant

Re,

Si, j'avais pas vu sur le coups, 17MB15E-3 !

A+


Revenir en haut
Capitaine caverne
Modérateur
Modérateur

Hors ligne

Inscrit le: 25 Juil 2008
Messages: 5 970
Masculin

MessagePosté le: Mer 16 Déc - 08:45 (2009)    Sujet du message: Lcd TECHWOOD TK3209 HDI Répondre en citant

Salut,

Voiçi le schema http://www.sendspace.com/file/zvn5rp

Bonne continuation A+
_________________
T-Con en panne, retrouver moi ici http://www.depanntout.com/profile.php?mode=viewprofile&u=727


Revenir en haut
fab59
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 05 Mai 2009
Messages: 24
Localisation: Au Nord du Nord
Masculin

MessagePosté le: Mer 16 Déc - 18:10 (2009)    Sujet du message: Lcd TECHWOOD TK3209 HDI Répondre en citant

Salut,

Okay   Super,

j'étudi ça de suite !

A+

Fabien.


Revenir en haut
fab59
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 05 Mai 2009
Messages: 24
Localisation: Au Nord du Nord
Masculin

MessagePosté le: Mer 16 Déc - 22:01 (2009)    Sujet du message: Lcd TECHWOOD TK3209 HDI Répondre en citant

Re,

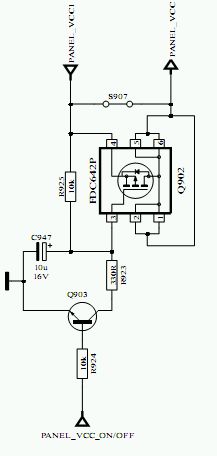

bon, j'ai retrouvé le coupable sur les schémas :
