[AIDE] Dépannage sur LCD Philips 42pf7621d/10
Aller à la page: <  1, 2, 3, 4, 5, 6, 7  >


Poster un nouveau sujet   Répondre au sujet    Teleservice Forum Dépannage Electronique Index du Forum -> Depannage Television -> Televiseur LCD ( liquid cristal display ) -> PHILIPS
Sujet précédent :: Sujet suivant
Auteur Message
jonathan



Inscrit le: 13 Sep 2007
Messages: 4 762

MessagePosté le: Mer 14 Oct - 12:54 (2009)    Sujet du message: [AIDE] Dépannage sur LCD Philips 42pf7621d/10 Répondre en citant

Revue du message précédent :

si tu suis les psite de ton condo il va sur la partit en bleu et rouge que tu a souligner donc techniquement si tu a du jus sur la partit bleu et rouge tu doit avoir du jus sur le condos sinon peut etre la resistance qui est couper


le courant doit traverser la bobine ..... puis traverser la resistance ..... et arriver sur le condo normalement
Revenir en haut
Visiter le site web du posteur
Publicité






MessagePosté le: Mer 14 Oct - 12:54 (2009)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
vincent666
Amateur
Amateur

Hors ligne

Inscrit le: 07 Oct 2009
Messages: 422
Localisation: France
Masculin

MessagePosté le: Mer 14 Oct - 13:15 (2009)    Sujet du message: [AIDE] Dépannage sur LCD Philips 42pf7621d/10 Répondre en citant

ecoute je suis impatient de tester cela tout a l'heure Wink

@+
vincent


Revenir en haut
vincent666
Amateur
Amateur

Hors ligne

Inscrit le: 07 Oct 2009
Messages: 422
Localisation: France
Masculin

MessagePosté le: Mer 14 Oct - 19:49 (2009)    Sujet du message: [AIDE] Dépannage sur LCD Philips 42pf7621d/10 Répondre en citant

bonsoir jonathan,

donc je confirme 300VDC a l'entrée de la bobine, et sortie de la resistance plus rien...il n'y a que
le + qui passe par cette resistance.
j'ai mis mon multi sur ohm-métre mais ca tombe sur 0 MOhm et en continuitée ca ne siffle pas...

tu pense que je peu faire un test en faisant un pont ?

Bonne soirée,
Vincent


Revenir en haut
jonathan
Administrateur
Administrateur

Hors ligne

Inscrit le: 13 Sep 2007
Messages: 4 762
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Mer 14 Oct - 20:03 (2009)    Sujet du message: [AIDE] Dépannage sur LCD Philips 42pf7621d/10 Répondre en citant

ok ta resistance est alors HS coupe combien fait t'elle en valeur ????

le probleme si elle a peter c'est qu'il y a une raison alors j'irais cherche si il y a un courcircuit sur les transistors ......... il suffit de se mettre en continuer en parrallele sur le condensateur si sa sonne c'est qu'il y a un Courcircuit si sa ne sonne pas je controlerai les 2 transistors pour les alims si aucun n'est en courcircuit alors tu peut faire un pont mais dans un doute je te conseil quand meme de remplacer cette resistance par la meme identique , pourquoi si il ya un probleme derriere tu va tout flinguer , la resistance a fait office de fusible

maintenant elle a peter peut etre toute seule .... mais dans le doute ..... donc tu ai sur la bonne voie maintenant .... LOL y a plus cas

salutation et bon courage



jonathan

PS recapitulatif

1 CONTROLER PRESENCE DE COURCIRCUIT SUR LE CONDENSATEUR
2 CONTROLER LA PRESENCE DE COURCIRCUIT SUR LES 2 TRANSISTORS qu'on a CITER PLUS HAUT
3 REMPLACER LA RESISTANCE PAR LA MEME si possible pour eviter toute surprise
4 en fonctione de ce qui t'arrive on reflichira
_________________
L'Urgent est fait,
l'Impossible est en cours,
pour les Miracles prévoir un délai...
May the Force be with You ! La Connaissance s'accroît quand on la partage


Revenir en haut
Visiter le site web du posteur
vincent666
Amateur
Amateur

Hors ligne

Inscrit le: 07 Oct 2009
Messages: 422
Localisation: France
Masculin

MessagePosté le: Mer 14 Oct - 21:31 (2009)    Sujet du message: [AIDE] Dépannage sur LCD Philips 42pf7621d/10 Répondre en citant

Salut jonathan,

Donc pas de court circuit dans le condensateur juste après la resistance.
Pas de court circuit dans les transistor 7S02 et 7P02.

la référence de la resistance est
PHX RMW05L 5W
10R     5%    640

je l'ai déssoudée et recontrollée, elle ne donne strictement rien 0 absolu.. dans les deux sens...

voici le datasheet :
http://www.vishay.com/docs/30251/rmwlrmfl.pdf

a premiere vue ca semble chaud a trouver...puis je la remplacer par une simple resistance ?

de plus j'ai remarqué l'emplacement d'un pont juste a coté de cette resistance qui bien sur
reste en option (comme les composants que nous avions vu).

Encore merci,
vincent


Revenir en haut
jonathan
Administrateur
Administrateur

Hors ligne

Inscrit le: 13 Sep 2007
Messages: 4 762
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Mer 14 Oct - 21:53 (2009)    Sujet du message: [AIDE] Dépannage sur LCD Philips 42pf7621d/10 Répondre en citant

salut non ce n'est pas chaud a trouver LOL elle est bien couper et je te conseil de remettre la meme car elle fait quand meme 5Watt 10ohm

normalement tu trouve sa chez tout les detaillants de composant c'est classique resistance ciment 5watt 10ohm
_________________
L'Urgent est fait,
l'Impossible est en cours,
pour les Miracles prévoir un délai...
May the Force be with You ! La Connaissance s'accroît quand on la partage


Revenir en haut
Visiter le site web du posteur
jonathan
Administrateur
Administrateur

Hors ligne

Inscrit le: 13 Sep 2007
Messages: 4 762
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Mer 14 Oct - 22:00 (2009)    Sujet du message: [AIDE] Dépannage sur LCD Philips 42pf7621d/10 Répondre en citant

http://shop.euras.com/artikelsuche.php?suchbg=#665727&login=72159&h…

http://shop.euras.com/artikelsuche.php?suchbg=#295519&login=72159&h…
_________________
L'Urgent est fait,
l'Impossible est en cours,
pour les Miracles prévoir un délai...
May the Force be with You ! La Connaissance s'accroît quand on la partage


Revenir en haut
Visiter le site web du posteur
vincent666
Amateur
Amateur

Hors ligne

Inscrit le: 07 Oct 2009
Messages: 422
Localisation: France
Masculin

MessagePosté le: Mer 14 Oct - 22:16 (2009)    Sujet du message: [AIDE] Dépannage sur LCD Philips 42pf7621d/10 Répondre en citant

salut jonathan,

bin oui mais je suis rester sur la référence de base RMW05L donc avec ca j'ai pas été loing Sad

Maintenant que j'ai toutes les informations : Resistance ciment 5W 10Ohm je vais pouvoir
foncer chez mon détaillant en composant electronique...

je pense avoir trouvé la même...chez mon revendeur :

http://www.electronique-diffusion.fr/product_info.php?cPath=99_1148_1154&am…

j'te fait pas une bise mais le coeur y est Wink

bonne nuit,
Vincent


Revenir en haut
jonathan
Administrateur
Administrateur

Hors ligne

Inscrit le: 13 Sep 2007
Messages: 4 762
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Jeu 15 Oct - 06:54 (2009)    Sujet du message: [AIDE] Dépannage sur LCD Philips 42pf7621d/10 Répondre en citant

ok cool alors bon courage

jonathan
_________________
L'Urgent est fait,
l'Impossible est en cours,
pour les Miracles prévoir un délai...
May the Force be with You ! La Connaissance s'accroît quand on la partage


Revenir en haut
Visiter le site web du posteur
vincent666
Amateur
Amateur

Hors ligne

Inscrit le: 07 Oct 2009
Messages: 422
Localisation: France
Masculin

MessagePosté le: Jeu 15 Oct - 19:15 (2009)    Sujet du message: [AIDE] Dépannage sur LCD Philips 42pf7621d/10 Répondre en citant

salut jonathan,

j'espére que la journée a été bonne pour toi Very Happy

Bon je suis perplexe, j'ai monté la nouvelle resistance ciment...et bin rien...a l'entrée de la
resistance j'ai bien 300VDC et en sortie 0VDC ...je reste perplexe....je l'ai testée avant
et elle était bien a 10Ohm avec une continuitée...

maintenant il n'y a pu de continuitée et elle est a 0Ohm etrange....

quand j'ai mis sous tension il n'y a eu aucun bruit, rien....

Bonne soirée,
Vincent


Revenir en haut
jonathan
Administrateur
Administrateur

Hors ligne

Inscrit le: 13 Sep 2007
Messages: 4 762
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Jeu 15 Oct - 19:40 (2009)    Sujet du message: [AIDE] Dépannage sur LCD Philips 42pf7621d/10 Répondre en citant

elle a repeter tout simplement et tres certainement du a un courcircuit ........................ il faut chercher et tester chaque composant quitte a les dessouder pour etre plus sur

mais en tout cas tu ai sur la bonne voie ........... tu ai bien sur que tu n'a pas un des 2 transistor hs ??? en C/C il faut verrifier par rapport au schema tout l'alim apres la resistance ....
_________________
L'Urgent est fait,
l'Impossible est en cours,
pour les Miracles prévoir un délai...
May the Force be with You ! La Connaissance s'accroît quand on la partage


Revenir en haut
Visiter le site web du posteur
vincent666
Amateur
Amateur

Hors ligne

Inscrit le: 07 Oct 2009
Messages: 422
Localisation: France
Masculin

MessagePosté le: Jeu 15 Oct - 19:43 (2009)    Sujet du message: [AIDE] Dépannage sur LCD Philips 42pf7621d/10 Répondre en citant

Bien chef, je fait cela calmement et je te tient au courant Wink

donc je suis lchaque piste jusqu'a trouver un CC.

Bonne soirée et encoire merci pour ta réactivitée,
vincent


Revenir en haut
vincent666
Amateur
Amateur

Hors ligne

Inscrit le: 07 Oct 2009
Messages: 422
Localisation: France
Masculin

MessagePosté le: Jeu 15 Oct - 21:54 (2009)    Sujet du message: [AIDE] Dépannage sur LCD Philips 42pf7621d/10 Répondre en citant

salut jonathan,

j'ai tracé le shéma complet au multi en mode continuitée...j'ai quand même vérifier ou passait le courant...



et j'ai aussi trouvé deux resistance en CC dans le secondaire :



Par contre je ne trouve pas d'autre CC sur le tracé...bizarre.

bonne soirée,
vincent


Revenir en haut
vincent666
Amateur
Amateur

Hors ligne

Inscrit le: 07 Oct 2009
Messages: 422
Localisation: France
Masculin

MessagePosté le: Jeu 15 Oct - 22:13 (2009)    Sujet du message: [AIDE] Dépannage sur LCD Philips 42pf7621d/10 Répondre en citant

donc j'avance doucement,
j'ai déssoudé les deux diodes (7S02 et 7P02) ref : STP6K60Z

l'une fonctionne, elle ne laisse passer du courant qu'entre S et D
par contre l'autre laisse passer du courant dans tout les sens et sur
toutes les pattes...mais attention elle n'est pas en court circuit.

je vais en racheté une ainsi qu'une resistance...

bonne nuit,
vincent


Revenir en haut
jonathan
Administrateur
Administrateur

Hors ligne

Inscrit le: 13 Sep 2007
Messages: 4 762
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Ven 16 Oct - 07:00 (2009)    Sujet du message: [AIDE] Dépannage sur LCD Philips 42pf7621d/10 Répondre en citant

Citation:
et j'ai aussi trouvé deux resistance en CC dans le secondaire
la tu me fait plus que sourir Bannir

si c'est une resistance de faible valeur c'est normal qu'elle te parraisse en C/C LOL et je confirme en regardant les bague que c'est une faible valeur LOL de plus elle sont au secondaire ... donc aucune insidence avec le primaire LOL

moi je pense que tu a un des 2 transistor HS ou alors un des 2 circuit de commande hs .........

maintenant je pense t'avoir mis sur la voie que la force sois avec toi

salutation

jonathan
_________________
L'Urgent est fait,
l'Impossible est en cours,
pour les Miracles prévoir un délai...
May the Force be with You ! La Connaissance s'accroît quand on la partage


Revenir en haut
Visiter le site web du posteur
jonathan
Administrateur
Administrateur

Hors ligne

Inscrit le: 13 Sep 2007
Messages: 4 762
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Ven 16 Oct - 07:24 (2009)    Sujet du message: [AIDE] Dépannage sur LCD Philips 42pf7621d/10 Répondre en citant

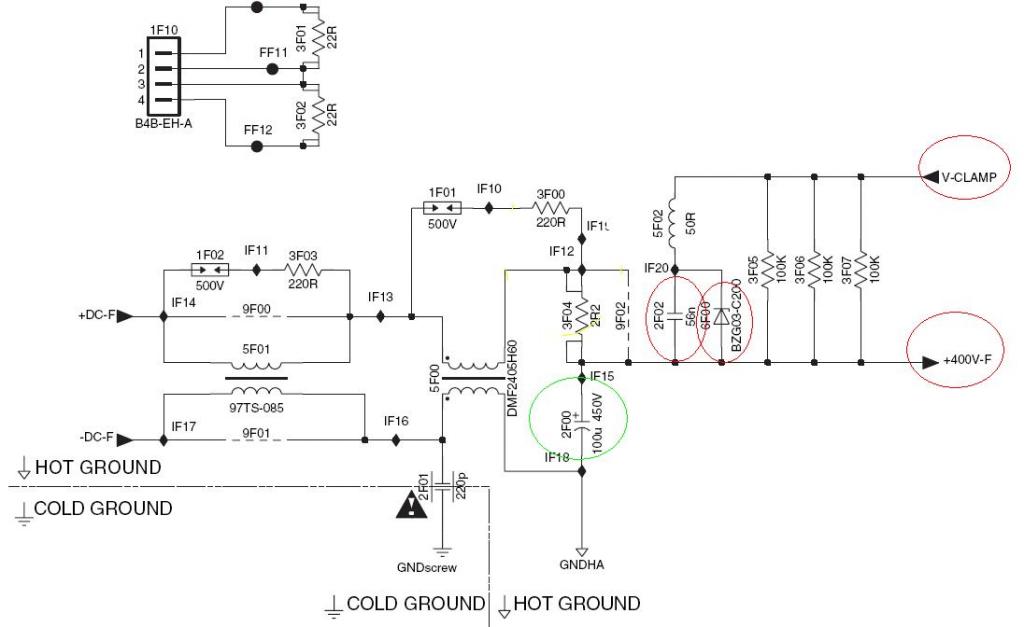

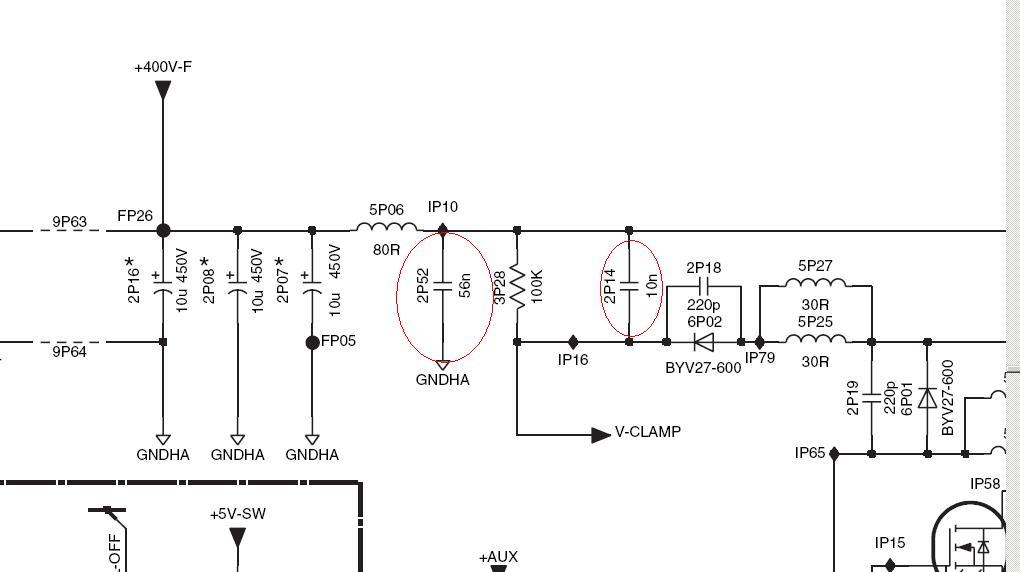

je t'ai entourer en vert le condo de filtrage sur lequel tu n'a pas la tension apres on voi qu'on va fabriquer le 400VF attention aussi au capa que j'ai entourer en rouge peuvent etre en fuite

salutation

jonathan
_________________
L'Urgent est fait,
l'Impossible est en cours,
pour les Miracles prévoir un délai...
May the Force be with You ! La Connaissance s'accroît quand on la partage


Revenir en haut
Visiter le site web du posteur
