MessagePosté le: Dim 11 Oct - 09:52 (2009)    Sujet du message: [AIDE] Dépannage sur LCD Philips 42pf7621d/10 Répondre en citant

Revue du message précédent :

donc tu doit avoir une tension pour demarrer les alim tu ne doit aps avoir 400V mais un peut moin je pense que le 400V se fait en subsitution ave la tention continu qu'on injecte avec le conencteur DC
Revenir en haut
Visiter le site web du posteur
Publicité






MessagePosté le: Dim 11 Oct - 09:52 (2009)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
vincent666
Amateur
Amateur

Hors ligne

Inscrit le: 07 Oct 2009
Messages: 422
Localisation: France
Masculin

MessagePosté le: Dim 11 Oct - 10:36 (2009)    Sujet du message: [AIDE] Dépannage sur LCD Philips 42pf7621d/10 Répondre en citant

j'ai regardé sur la premiére alim...et il y a deux "boite noire" a coté du connecteur 1P02 d'ou devrait sortir 24Vdc et 5Vdc.
Marque OMRON G5PA-1-M-E 5VDC et l'autre G5PA-1-M 24VDC...peu étre qu'il sont HS...pour le vérifier je peux simplement
poser le + et le - sur les sortie ?

par contre je n'ai pas trouvé le shéma de la premiére platine dans ton fichier PDF.

Pour le bien il faudrais que je l'ai pour prendre des points de mesures...

Vincent


Revenir en haut
jonathan
Administrateur
Administrateur

Hors ligne

Inscrit le: 13 Sep 2007
Messages: 4 762
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Dim 11 Oct - 11:31 (2009)    Sujet du message: [AIDE] Dépannage sur LCD Philips 42pf7621d/10 Répondre en citant

les boite noir ce sont des relais
_________________
L'Urgent est fait,
l'Impossible est en cours,
pour les Miracles prévoir un délai...
May the Force be with You ! La Connaissance s'accroît quand on la partage


Revenir en haut
Visiter le site web du posteur
jonathan
Administrateur
Administrateur

Hors ligne

Inscrit le: 13 Sep 2007
Messages: 4 762
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Dim 11 Oct - 11:32 (2009)    Sujet du message: [AIDE] Dépannage sur LCD Philips 42pf7621d/10 Répondre en citant

moi a mon avis ta panne viens de la platine standbye

et non de la platine sanken
_________________
L'Urgent est fait,
l'Impossible est en cours,
pour les Miracles prévoir un délai...
May the Force be with You ! La Connaissance s'accroît quand on la partage


Revenir en haut
Visiter le site web du posteur
jonathan
Administrateur
Administrateur

Hors ligne

Inscrit le: 13 Sep 2007
Messages: 4 762
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Dim 11 Oct - 11:35 (2009)    Sujet du message: [AIDE] Dépannage sur LCD Philips 42pf7621d/10 Répondre en citant

et pour preuve tu a bien du 220 v qui arrive sur la platine standbye ......... je suppose qu'elle ne demarre pas et qu'elle ne fournit pas le 5V au micro prosseceur qui lui permettra de faire commuter les relais qui vont faire demarrer la puissance de l'alim sanken pour alimenter les inverteurs

mais dans tout les cas pas de voyant probleme alim de veille
_________________
L'Urgent est fait,
l'Impossible est en cours,
pour les Miracles prévoir un délai...
May the Force be with You ! La Connaissance s'accroît quand on la partage


Revenir en haut
Visiter le site web du posteur
vincent666
Amateur
Amateur

Hors ligne

Inscrit le: 07 Oct 2009
Messages: 422
Localisation: France
Masculin

MessagePosté le: Dim 11 Oct - 14:11 (2009)    Sujet du message: [AIDE] Dépannage sur LCD Philips 42pf7621d/10 Répondre en citant

d'accord jonathan je vais concentrer mes efforts pour controler cette platine...

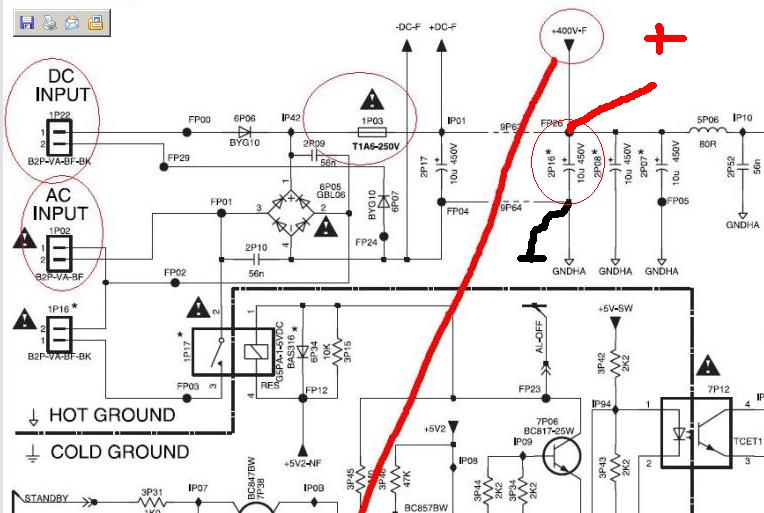

Donc j'ai repére (enfin je crois) le +25VLP et le +400V-F avec les masse respective.

Peu tu me confirmer d'après le dessin ci dessous que mes points de mesure son oké et que
je ne risque rien en controllant avec un multi...

heu les 400V c'est du AC ou du DC ?



@+
Vincent


Revenir en haut
jonathan
Administrateur
Administrateur

Hors ligne

Inscrit le: 13 Sep 2007
Messages: 4 762
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Dim 11 Oct - 14:34 (2009)    Sujet du message: [AIDE] Dépannage sur LCD Philips 42pf7621d/10 Répondre en citant

normalement du continu DC ..... puisque c'est apresl e pont de diode
_________________
L'Urgent est fait,
l'Impossible est en cours,
pour les Miracles prévoir un délai...
May the Force be with You ! La Connaissance s'accroît quand on la partage


Revenir en haut
Visiter le site web du posteur
vincent666
Amateur
Amateur

Hors ligne

Inscrit le: 07 Oct 2009
Messages: 422
Localisation: France
Masculin

MessagePosté le: Dim 11 Oct - 20:25 (2009)    Sujet du message: [AIDE] Dépannage sur LCD Philips 42pf7621d/10 Répondre en citant

tu peux me confirmer pour mes points de mesures car j'ai un peu peur Sad

Revenir en haut
jonathan
Administrateur
Administrateur

Hors ligne

Inscrit le: 13 Sep 2007
Messages: 4 762
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Lun 12 Oct - 07:02 (2009)    Sujet du message: [AIDE] Dépannage sur LCD Philips 42pf7621d/10 Répondre en citant



voila tu te prend sur le condensateur que j'ai entourer en continu ....... le moin du multimetre a la masse du condensateur sur le moin du condo si tu prefere et le + sur l'autre patte du condo tout simplement comme sa tu n' a pas a chercher des masse ...

si tu a peur du soude ( TV DEBRANCHER DU SECTEUR ) un fils qui va de la masse du condo avec une pince croco comme sa tu a deja un fils de moin a t'occuper et l'autre du peut faire tes point de mesure

salutation

jonathan
_________________
L'Urgent est fait,
l'Impossible est en cours,
pour les Miracles prévoir un délai...
May the Force be with You ! La Connaissance s'accroît quand on la partage


Revenir en haut
Visiter le site web du posteur
vincent666
Amateur
Amateur

Hors ligne

Inscrit le: 07 Oct 2009
Messages: 422
Localisation: France
Masculin

MessagePosté le: Lun 12 Oct - 20:46 (2009)    Sujet du message: [AIDE] Dépannage sur LCD Philips 42pf7621d/10 Répondre en citant

Salut jonathan,

donc j'ai trouvé encore plus sur, j'ai soudé 2 fils sur chaque point...mais la mesure ne me donne rien ; 0Vdc...
(c'est bizarre car je me suis pris une chataigne la dernière fois en touchant une de ses pistes alors que la
télé été débranchée...merci les condo Mad  )

je vais controler le 25V maintenant.

vincent


Dernière édition par vincent666 le Lun 12 Oct - 20:54 (2009); édité 1 fois
Revenir en haut
vincent666
Amateur
Amateur

Hors ligne

Inscrit le: 07 Oct 2009
Messages: 422
Localisation: France
Masculin

MessagePosté le: Lun 12 Oct - 20:53 (2009)    Sujet du message: [AIDE] Dépannage sur LCD Philips 42pf7621d/10 Répondre en citant

oké donc idem sur 25VDC, j'ai mon multi qui monte de mv en mv mais sans dépasser le VDC.

que puis je controler ensuite ?

Merci,
Vincent


Revenir en haut
jonathan
Administrateur
Administrateur

Hors ligne

Inscrit le: 13 Sep 2007
Messages: 4 762
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Lun 12 Oct - 21:00 (2009)    Sujet du message: slt Répondre en citant

c'est quand meme bizard que tu n'ai rien ...........;; ha la theorie c'est jolie mais en pratique LOL

dommage que j'en ai pas une identique en atelier je vais reprendre le scehma pour voir je vais regarder l'alimentation sanken aussi si le schema existe peut etre que j'ai rater quelque chose dessus ce qui m'etonne
_________________
L'Urgent est fait,
l'Impossible est en cours,
pour les Miracles prévoir un délai...
May the Force be with You ! La Connaissance s'accroît quand on la partage


Revenir en haut
Visiter le site web du posteur
jonathan
Administrateur
Administrateur

Hors ligne

Inscrit le: 13 Sep 2007
Messages: 4 762
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Lun 12 Oct - 21:05 (2009)    Sujet du message: [AIDE] Dépannage sur LCD Philips 42pf7621d/10 Répondre en citant

bon je reprend en entre sur le conencteur 1P02 a tu du 220V ???? si oui cela veut dire que sur la pin 2 et 3 du pont de diode tu doit avoir 220V aussi si oui alors en sortit 1 et 4 du pont de diode tu doit avoir environ 300V ..........
_________________
L'Urgent est fait,
l'Impossible est en cours,
pour les Miracles prévoir un délai...
May the Force be with You ! La Connaissance s'accroît quand on la partage


Revenir en haut
Visiter le site web du posteur
vincent666
Amateur
Amateur

Hors ligne

Inscrit le: 07 Oct 2009
Messages: 422
Localisation: France
Masculin

MessagePosté le: Lun 12 Oct - 21:10 (2009)    Sujet du message: [AIDE] Dépannage sur LCD Philips 42pf7621d/10 Répondre en citant

je regarde de suite Very Happy  et te tient informé

vincent


Revenir en haut
jonathan
Administrateur
Administrateur

Hors ligne

Inscrit le: 13 Sep 2007
Messages: 4 762
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Lun 12 Oct - 21:15 (2009)    Sujet du message: slt Répondre en citant

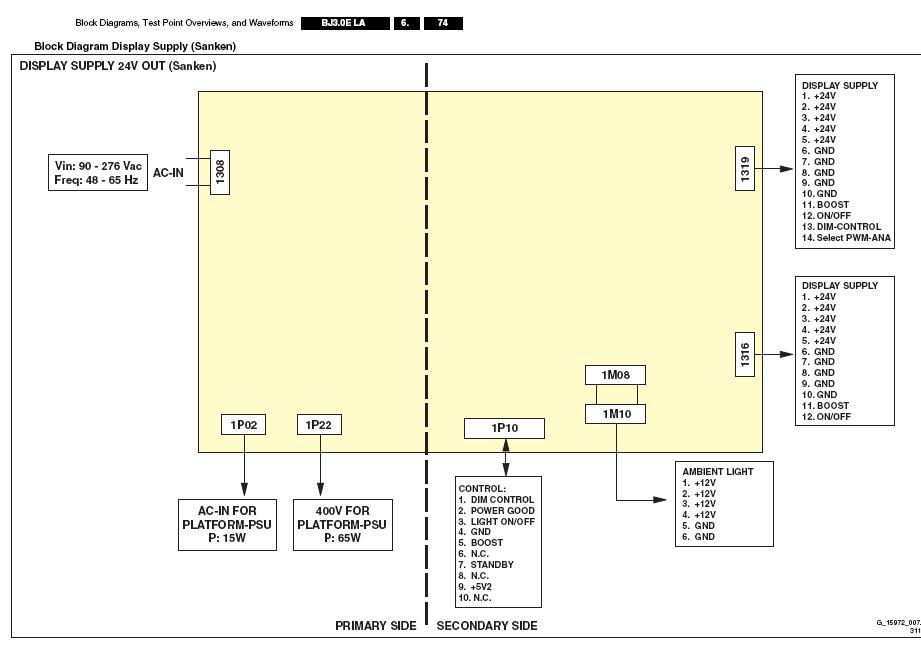

bon regarde j'ai un super synoptique du demarrage de l'alimentation
_________________
L'Urgent est fait,
l'Impossible est en cours,
pour les Miracles prévoir un délai...
May the Force be with You ! La Connaissance s'accroît quand on la partage


Revenir en haut
Visiter le site web du posteur
vincent666
Amateur
Amateur

Hors ligne

Inscrit le: 07 Oct 2009
Messages: 422
Localisation: France
Masculin

MessagePosté le: Lun 12 Oct - 21:18 (2009)    Sujet du message: [AIDE] Dépannage sur LCD Philips 42pf7621d/10 Répondre en citant

je confirme 300V en sortie...bizarre Confused
