MessagePosté le: Mer 2 Sep - 09:50 (2009)    Sujet du message: PANNE ALIM A DECOUPAGE Répondre en citant

Bonjour a tous
Cette alimentation a découpage fait partie d'une carte réceptrice Somfy AX230 qui commende 2 moteurs pour ouverture portail électrique.
Avidement il n'existe pas de schéma.

Les composant de carte sont des CMS (impossible identifier genre les condo et quelques résistance non pas de marquage.
Cette alim fonctionne avec 1 CI IR2153S et 2 mosfet IRF730 et doit fournir 2 fois 24V au secondaire.

Le CI et les 2 mosfet on était changé
Apres une mise sous tension avec une lampe de 60w a la place du fusible ,
celle-ci flash rapidement  ?????????????????????.

Ci quelqu'un aurait envie de m'aider je pourrais fournir un relevé schématique de cette carte

Cordialement
A+


Revenir en haut
Publicité






MessagePosté le: Mer 2 Sep - 09:50 (2009)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
miko34
Professionnel
Professionnel

Hors ligne

Inscrit le: 07 Mar 2008
Messages: 461
Localisation: casablanca
Masculin Cancer (21juin-23juil)

MessagePosté le: Mer 2 Sep - 12:18 (2009)    Sujet du message: PANNE ALIM A DECOUPAGE Répondre en citant

bonjour!
c'etait quoi la panne initiale?
apres changement des  mosfet et le CI as tu verifier la presence de 24 vdc  sur le bornier  et 230 vac sur le bornier 6?
generalement sur ces cartes il y'a 2 fusibls un pour le 24v et l'autre pour 220vac en entree,le quel as tu remplace par la lampe?


Revenir en haut
tinez
Apprenti
Apprenti

Hors ligne

Inscrit le: 10 Mai 2009
Messages: 104
Localisation: Berre l'Etang

MessagePosté le: Mer 2 Sep - 12:25 (2009)    Sujet du message: PANNE ALIM A DECOUPAGE Répondre en citant

Bonjour
La panne a était provoquée je pense après un orage
La lampe est mise sur le fusible 220vac
Je ne vois pas de fusible 24vdc
L'ecran coté secondaire ne s'allume pas donc pas de 24vdc

A+


Revenir en haut
miko34
Professionnel
Professionnel

Hors ligne

Inscrit le: 07 Mar 2008
Messages: 461
Localisation: casablanca
Masculin Cancer (21juin-23juil)

MessagePosté le: Mer 2 Sep - 12:43 (2009)    Sujet du message: PANNE ALIM A DECOUPAGE Répondre en citant

l'ecran c'est un ecran lcd qui affiche les commandes on execution + la programmation de la carte

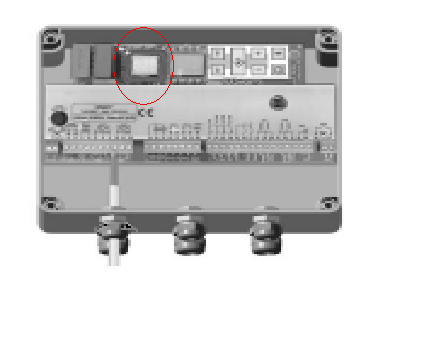

verifis sur le tronsformateur entoure en rouge sur photo si t'as 220vac en entree et 24 v en sortie
