Capitaine caverne



Inscrit le: 25 Juil 2008
Messages: 5 970

MessagePosté le: Jeu 29 Oct - 16:02 (2009)    Sujet du message: Plasma Philips 42FP7520D10 Répondre en citant

Revue du message précédent :

Non je ne pense pas, ça doit etre bon, ils sont trés peu different !!!!!
Tente le coup, qui ne tente rien n'a rien
A+
Revenir en haut
Publicité






MessagePosté le: Jeu 29 Oct - 16:02 (2009)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
cedmar
Débutant
Débutant

Hors ligne

Inscrit le: 20 Mar 2009
Messages: 86
Localisation: caen
Masculin Gémeaux (21mai-20juin)

MessagePosté le: Jeu 29 Oct - 16:14 (2009)    Sujet du message: Plasma Philips 42FP7520D10 Répondre en citant

je tenterai donc de tout façon j'ai tous pris en double.
_________________
le sexe c'est comme les logiciels c'est mieux quand c'est libre...


Revenir en haut
cedmar
Débutant
Débutant

Hors ligne

Inscrit le: 20 Mar 2009
Messages: 86
Localisation: caen
Masculin Gémeaux (21mai-20juin)

MessagePosté le: Sam 31 Oct - 11:28 (2009)    Sujet du message: Plasma Philips 42FP7520D10 Répondre en citant

bon j'ai reçu mes pièces, j'ai tous monter, j'ai changer le fusibles du primaire qui a lâcher quand la résistance a flambé la dernière fois.

et a la mise sous tension PAF !

bilan de la mise sous tension :

6652 HS en court circuit.
6642 HS en court circuit.
6600 HS en court circuit.
6608 HS en court circuit.
7608 HS en court circuit.
2672 HS a flambé.
3608 HS à flambé.
3620 HS a flambé.
3621 HS a flambé.
3622 HS a flambé.
2406 HS hors tolérance.
2600 HS Hors tolérance.
2611 HS Hors tolérance.
3666 doit être HS car plus aucune trace du composant ! il a du s'envole vers d'autre cieux....
1 piste flambé sur la face supérieur.
1 piste flambé sur la face inférieur.

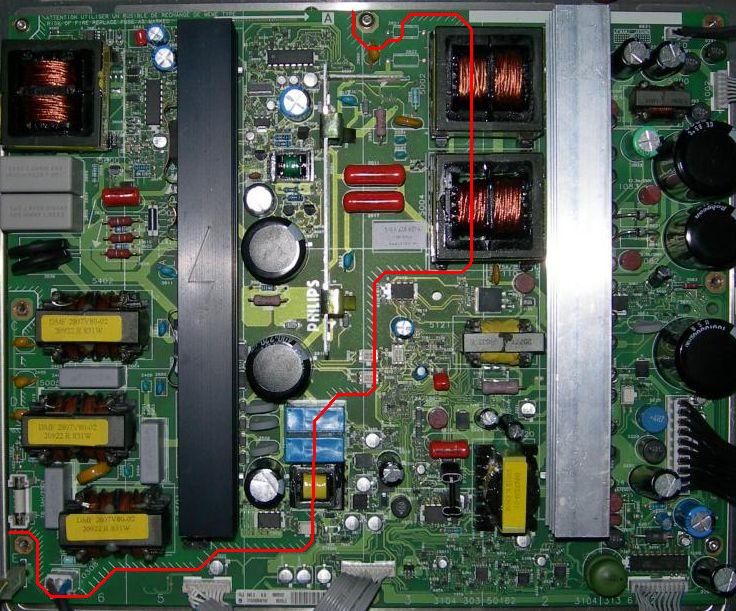

en rouge la piste cramé.
en vert le composant flambé a cause du 3666 je pense.
en bleu le composant astronaute.

en rouge la piste flambé


c'est grave docteur ?
_________________
le sexe c'est comme les logiciels c'est mieux quand c'est libre...


Revenir en haut
Capitaine caverne
Modérateur
Modérateur

Hors ligne

Inscrit le: 25 Juil 2008
Messages: 5 970
Masculin

MessagePosté le: Sam 31 Oct - 13:53 (2009)    Sujet du message: Plasma Philips 42FP7520D10 Répondre en citant

Salut,

Je suis pas encore docteur LOL, mais j'ai bien l'impression que oui, gros pb sur l'alim, tout ça qui flambe au demmarrage ce n'est
pas trés bon signe
Tu dois forcement avoir un court circuit important sur l'alim, verifie tous les transistors de puissance !!!!!
Une petite reflexion avec le schema s'impose, je te tiens au jus.................

A+
_________________
T-Con en panne, retrouver moi ici http://www.depanntout.com/profile.php?mode=viewprofile&u=727


Revenir en haut
bugs59
Régulier
Régulier

Hors ligne

Inscrit le: 20 Aoû 2008
Messages: 216

MessagePosté le: Sam 31 Oct - 13:55 (2009)    Sujet du message: Plasma Philips 42FP7520D10 Répondre en citant

suis pas prêt de tenté l'expérience Shocked

Revenir en haut
cedmar
Débutant
Débutant

Hors ligne

Inscrit le: 20 Mar 2009
Messages: 86
Localisation: caen
Masculin Gémeaux (21mai-20juin)

MessagePosté le: Sam 31 Oct - 14:15 (2009)    Sujet du message: Plasma Philips 42FP7520D10 Répondre en citant

j'ai tous vérifier dans la partie gauche de la platine, de A à G secteur 1 et 2.

a par les composant cité, et 3 transistors que je ne peut pas tester rien de plus a déploré. en méme temps c'est deja pas mal non ?

en transistors de puissance j'ai 7005,7006,6225, 7230, 6120, 7050, 6044, 6296 et 6291 c'est tous ou y en n'a encore ?
_________________
le sexe c'est comme les logiciels c'est mieux quand c'est libre...


Revenir en haut
cedmar
Débutant
Débutant

Hors ligne

Inscrit le: 20 Mar 2009
Messages: 86
Localisation: caen
Masculin Gémeaux (21mai-20juin)

MessagePosté le: Sam 31 Oct - 14:43 (2009)    Sujet du message: Plasma Philips 42FP7520D10 Répondre en citant

6600 Pont de diode.
6652 diode schottky.
6642 diode schottky.
6608 diode schottky.
7608 transistor BC369.
2672 condensateurs 100nF 10% 50V.
3608 résistance 12Ω 1% 0.5W.
3620 résistance 0.27Ω 5% 2W.
3621 résistance 0.27Ω 5% 2W.
3622 résistance 0.27Ω 5% 2W.
3666 résistance 100Ω 5% 0.062W.
2406 47pF 1KV mesuré a 62pF.
2600 102pF 1KV mesuré à 150pF.
2611 102pF 1KV mesuré à 135pF.

l'IC 7650 ne semble pas avoir était touché.
par contre le transistor 7610 ne semble pas s'en n'être sortie indemne.

question sur le 7005, le devrai je pas pouvoir mesuré une valeur entre G et S ?
_________________
le sexe c'est comme les logiciels c'est mieux quand c'est libre...


Revenir en haut
Capitaine caverne
Modérateur
Modérateur

Hors ligne

Inscrit le: 25 Juil 2008
Messages: 5 970
Masculin

MessagePosté le: Sam 31 Oct - 15:42 (2009)    Sujet du message: Plasma Philips 42FP7520D10 Répondre en citant

Re,

Le 7005 est identique au 7006, tu ne dois surtout pas trouver de court circuit ou de fuite entre D et S !!!!!!
J'ai repris le schema pour voir les composants cramés, ils tournent tous autour du precond et y en pas mal
qui ont claqués!!!!!
Il n'y a pas de court circuit sur le +400v HOT ????? entre autre 7005 et 7006 ?????

Bon courage A+
_________________
T-Con en panne, retrouver moi ici http://www.depanntout.com/profile.php?mode=viewprofile&u=727


Revenir en haut
cedmar
Débutant
Débutant

Hors ligne

Inscrit le: 20 Mar 2009
Messages: 86
Localisation: caen
Masculin Gémeaux (21mai-20juin)

MessagePosté le: Sam 31 Oct - 16:32 (2009)    Sujet du message: Plasma Philips 42FP7520D10 Répondre en citant

j'ai donc une fuite entre D et S car je peut mesuré une valeur ? j'ai 6.77 Mohm seulement dans un sens + sur S et - sur D et 7.30 Mohm sur le second dans les même conditions.

court circuit entre quoi et quoi pour le +400v hot ?

le pont de diodes déjà  était en CC ça pourrais pas être ça ?

concernant le transfo 5600 :

entre les bornes 1 et 2 je n'ai que 0.5ohm
entre les bornes 4 et 6 je n'ai que 0.4ohm
entre les bornes 14 et 16 je n'ai que 0.4ohm

pour 2167 et 2616 il font 199 et 205µF respectivement au lieu de 220µF il sont bon ou pas ?

j'ai un doute sur 7093 un LM317T j'arrive a lire des valeurs

une chose et sur c'est que ça n'a jamais était plus loin que le +400V hot car car je n'ai aucun condo de charger de l'autre coté.
_________________
le sexe c'est comme les logiciels c'est mieux quand c'est libre...


Revenir en haut
cedmar
Débutant
Débutant

Hors ligne

Inscrit le: 20 Mar 2009
Messages: 86
Localisation: caen
Masculin Gémeaux (21mai-20juin)

MessagePosté le: Sam 31 Oct - 19:10 (2009)    Sujet du message: Plasma Philips 42FP7520D10 Répondre en citant

j'ai réfléchis  entretemps et j'ai peut être un hypothèse, dit moi ce que tu en pense.

quand j'ai changer la résistance 3668 pour la 1er fois et t'il possible que ça ai mis en court circuit le pont de diode et donc fait grillé un partie des composants de cette liste ?

et pour les autres si je suis passé a coté d'un diode en court circuit ?

édit :

j'ai rien trouver de plus de HS ni de truc louche j'ai dessouder et tester tous ce que je pouvais tester dans la partie a gauche du trait rouge .



je vais donc changer les composants que j'ai listé.

par contre, les 3 condos 2406 (47pF 5% 1KV), 2600 (1nF 10% 1KV) et 2611 (1nF 10% 1KV) il me semble que c'est des tentale et je n'arrive pas a en trouvé, je peut les remplacé par des polycarbonates ?

des conseils avant de remettre sous tension ?

édit 2 :

le 7610 était bien en CC.

édit 3 :

j'ai bien envie de remonter les composants au compte goutte et de teste a chaque étapes.

en gros remonter le pont de diode et les 3 condos  et mettre sous tension sans avoir remis les autres composants.

comme ça si il y a encore un CC j'éliminerai plus facilement l'origine non ? vous en pensé quoi ? c'est une bonne ou mauvais idée ?
_________________
le sexe c'est comme les logiciels c'est mieux quand c'est libre...


Revenir en haut
cedmar
Débutant
Débutant

Hors ligne

Inscrit le: 20 Mar 2009
Messages: 86
Localisation: caen
Masculin Gémeaux (21mai-20juin)

MessagePosté le: Jeu 5 Nov - 13:22 (2009)    Sujet du message: Plasma Philips 42FP7520D10 Répondre en citant

un petit coucou et un UP au passage.
_________________
le sexe c'est comme les logiciels c'est mieux quand c'est libre...


Revenir en haut
Capitaine caverne
Modérateur
Modérateur

Hors ligne

Inscrit le: 25 Juil 2008
Messages: 5 970
Masculin

MessagePosté le: Jeu 5 Nov - 13:32 (2009)    Sujet du message: Plasma Philips 42FP7520D10 Répondre en citant

Salut CEDMAR,

J'etais trés peu present ce week end et je n'ai pas vu ton post Shocked

De toute façon il doit y avoir un court circuit par la, verifie aussi le secondaire (coté droit du trait rouge) au cas ou, il n' y en ai pas aussi !!!!!!
Le pb est, que si tu ne remonte pas tous les composants l'alim ne fonctionnera peut etre pas, a essayer.......... pas grand chose a perdre !!!!!

Pour BUGS 59,

Si tu ne tente pas, tu ne saura jamais !!!!!!

Bon courage A+
_________________
T-Con en panne, retrouver moi ici http://www.depanntout.com/profile.php?mode=viewprofile&u=727


Revenir en haut
cedmar
Débutant
Débutant

Hors ligne

Inscrit le: 20 Mar 2009
Messages: 86
Localisation: caen
Masculin Gémeaux (21mai-20juin)

MessagePosté le: Jeu 5 Nov - 14:56 (2009)    Sujet du message: Plasma Philips 42FP7520D10 Répondre en citant

et concernant les mesure du transfo ?
cedmar a écrit:

concernant le transfo 5600 :

entre les bornes 1 et 2 je n'ai que 0.5ohm
entre les bornes 4 et 6 je n'ai que 0.4ohm
entre les bornes 14 et 16 je n'ai que 0.4ohm


je me demande si je ferait pas mieux de le tester en charge avec un ampoule en série histoire d'être sur qu'il et pas en CC.

et si je remonte tous mais que je tente le coup de l'ampoule a la place du fusibles qu'en pense tu ? en cas de mauvais surprise ça devrais empêcher que ça fume non ?

par précaution j'ai ajouter a la liste des composants a changer les P15NK50ZFP (7005 et 7006).


pour BUGS59, perso j'ai tous commandé en double voir en triple suivant le composants, donc si t'a besoin de composants je doit pouvoir te les fournies.
_________________
le sexe c'est comme les logiciels c'est mieux quand c'est libre...


Revenir en haut
Capitaine caverne
Modérateur
Modérateur

Hors ligne

Inscrit le: 25 Juil 2008
Messages: 5 970
Masculin

MessagePosté le: Jeu 5 Nov - 16:10 (2009)    Sujet du message: Plasma Philips 42FP7520D10 Répondre en citant

Re,

Pour la lampe oui, tu peux tenter le coup..................... maintenant que ça empeche de claquer, pas sur, a essayer

Bonne continuation A+
_________________
T-Con en panne, retrouver moi ici http://www.depanntout.com/profile.php?mode=viewprofile&u=727


Revenir en haut
cedmar
Débutant
Débutant

Hors ligne

Inscrit le: 20 Mar 2009
Messages: 86
Localisation: caen
Masculin Gémeaux (21mai-20juin)

MessagePosté le: Mar 10 Nov - 17:53 (2009)    Sujet du message: Plasma Philips 42FP7520D10 Répondre en citant

bon j'ai tous remonter et réparer les pistes HS.

j'ai tester avec une lampe ça clignoter donc j'ai enlevé la lampe et mis le fusible.

j'ai mis sous tension et paf le fusible a éclater.

je regarde ce qui a claquer, encore la résistance 3668 ! me voila donc revenus a mon point de départ...

j'en conclus donc que malgré tous les composants que j'ai changer je n'ai toujours pas trouvé le ou les composants qui sont en cause.

le problème et que j'ai tous dessouder et tester.

donc a moin que je soit passé a coté d'un truc je vois pas d'où ça peut venir.

donc si qqun a une idée une piste ou n'importe quoi je prend.
_________________
le sexe c'est comme les logiciels c'est mieux quand c'est libre...


Revenir en haut
Capitaine caverne
Modérateur
Modérateur

Hors ligne

Inscrit le: 25 Juil 2008
Messages: 5 970
Masculin

MessagePosté le: Mer 11 Nov - 08:55 (2009)    Sujet du message: Plasma Philips 42FP7520D10 Répondre en citant

Salut,

Et ben cette Alim, elle ne veux pas revivre, il y a forcement quelque chose qui est en court circuit, maisquoi ?????
Et les transfos, tu les as controlés ?????
Je seche un peu sur les idées a te donner..............

Bon courage A+
_________________
T-Con en panne, retrouver moi ici http://www.depanntout.com/profile.php?mode=viewprofile&u=727


Revenir en haut
