panne alim goldsart crt KL-14U70
Aller à la page: <  1, 2, 3, 4


Poster un nouveau sujet   Répondre au sujet    Teleservice Forum Dépannage Electronique Index du Forum -> Depannage Television -> CRT ( Cathode Ray Tube ) tube cathodique -> LG GOLDSTAR
Sujet précédent :: Sujet suivant
Auteur Message
Kolle



Inscrit le: 21 Déc 2007
Messages: 194

MessagePosté le: Sam 18 Juil - 14:27 (2009)    Sujet du message: panne alim goldsart crt KL-14U70 Répondre en citant

Revue du message précédent :

Salut,

Le fait de mettre la lampe à la place du fusible va "fausser " tes mesures. Enlèves plutot l'arrivée de la haute tension pin 1.(otes FB 801 )
ATTENTION d'ailleurs , vérifies toujours , avant de " mettre les doigts" , que cette tension a suffisamment baissée .

Alim en circuit ouvert , la tension arrive pin 9 ( + ) mais la masse pin 2 ( - )  n'est  pas forcemment reliée si R811 est défectueuse.
Avant de remettre la haute tension indiques les mesures

A+
Revenir en haut
Publicité






MessagePosté le: Sam 18 Juil - 14:27 (2009)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
tinez
Apprenti
Apprenti

Hors ligne

Inscrit le: 10 Mai 2009
Messages: 104
Localisation: Berre l'Etang

MessagePosté le: Sam 18 Juil - 15:03 (2009)    Sujet du message: panne alim goldsart crt KL-14U70 Répondre en citant

Salut Kolle
Je vais faire ce que tu me dit
Je prend les mesures IC enlevé ???

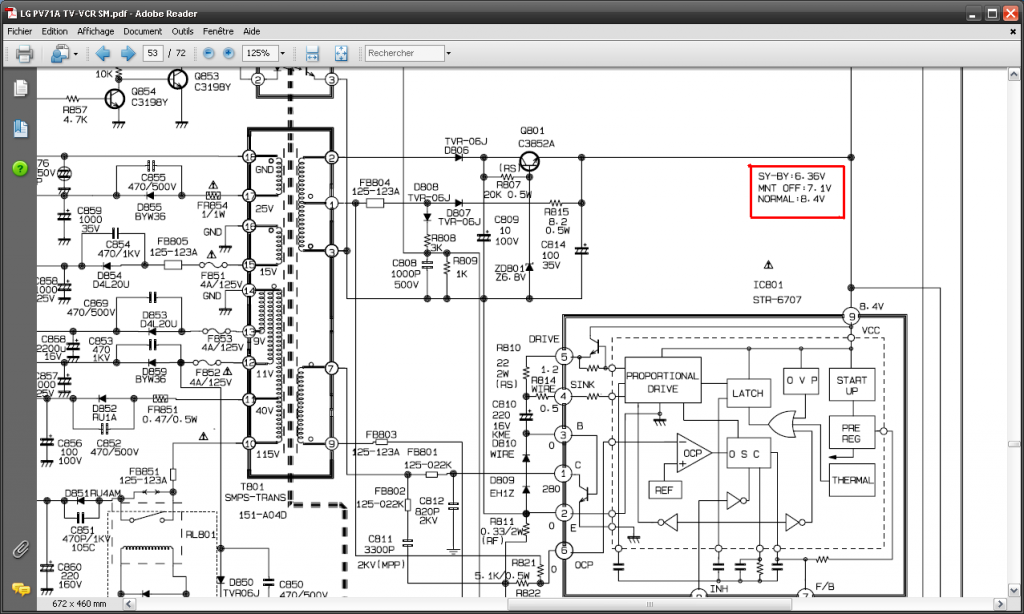

Le bon schema

A+


Revenir en haut
tinez
Apprenti
Apprenti

Hors ligne

Inscrit le: 10 Mai 2009
Messages: 104
Localisation: Berre l'Etang

MessagePosté le: Sam 18 Juil - 15:30 (2009)    Sujet du message: panne alim goldsart crt KL-14U70 Répondre en citant

Voila les mesure IC enlevé
Prise un fois le négatif a la masse du radiateur De l'IC
et une fois le negatif sur pine 2
Meme valeur
P3=0,80v
P4=0,99v
P5=0,84v
P9=28,5v
Rien sur les autres
A+


Dernière édition par tinez le Sam 18 Juil - 17:37 (2009); édité 1 fois
Revenir en haut
tinez
Apprenti
Apprenti

Hors ligne

Inscrit le: 10 Mai 2009
Messages: 104
Localisation: Berre l'Etang

MessagePosté le: Sam 18 Juil - 15:49 (2009)    Sujet du message: panne alim goldsart crt KL-14U70 Répondre en citant

Y a bon ou pas
A+


Revenir en haut
Kolle
Apprenti
Apprenti

Hors ligne

Inscrit le: 21 Déc 2007
Messages: 194

MessagePosté le: Lun 20 Juil - 18:51 (2009)    Sujet du message: panne alim goldsart crt KL-14U70 Répondre en citant

Salut,

Les tensions sur le schéma sont prises avec le CI. Ressoudes le Ci sans alimenter la pin 1 ( sans FB 801 ) et mesures.

A+


Revenir en haut
tinez
Apprenti
Apprenti

Hors ligne

Inscrit le: 10 Mai 2009
Messages: 104
Localisation: Berre l'Etang

MessagePosté le: Mar 21 Juil - 09:28 (2009)    Sujet du message: panne alim goldsart crt KL-14U70 Répondre en citant

Salut Kolle
On m'a conseillé de metre un lampe de 15w a la place du FR 803 pour prendre des mesures du CI
La lampe clignote rapidement
J'ai déssoudé tous les composants du primaire tous est bon
Les condo mesuré avec un capacimetre
Donc voila les mesures



A+


Revenir en haut
Kolle
Apprenti
Apprenti

Hors ligne

Inscrit le: 21 Déc 2007
Messages: 194

MessagePosté le: Mar 21 Juil - 17:21 (2009)    Sujet du message: panne alim goldsart crt KL-14U70 Répondre en citant

Salut,

Oui la lampe sur FB 803  limite la haute tension pin 1.
La tension pin 9 semble normale ( standby/veille) . Maintenant  il faut être sûre des condos C811,  C812, de FB 802, et R822.
Ensuite contrôle la zener ZD 801 et le circuit autour d Q801 , c'est cette partie qui réalimente le CI en "normal".

A+


Revenir en haut
tinez
Apprenti
Apprenti

Hors ligne

Inscrit le: 10 Mai 2009
Messages: 104
Localisation: Berre l'Etang

MessagePosté le: Mer 22 Juil - 08:57 (2009)    Sujet du message: panne alim goldsart crt KL-14U70 Répondre en citant

Bonjour Kolle
J'ai testé tout les composants du primaire Diode Résistance et condo (capacimetre) etc
Tous me semble correct
J'ai pris aussi des mesure en direct sur les condo du secondaire
C860=4,8v
C850=0,33v
C856=1,66v
C857=0,40v
C'est valeur sont faible mais bon c'est déja quelque chose
A+


Revenir en haut
