MessagePosté le: Lun 9 Oct - 18:18 (2017)    Sujet du message: PANNE TV PHILIPS 42 Répondre en citant

Bonjour,


voici une télé en panne :

DÉFAUT :
Ma télé ne s'allume plus.
je branche le secteur : pas de témoin lumineux.
j’appuie ensuite sur le bouton marche sur la télé : rien aussi, pas de voyant , rien.
je déduis une panne d'alimentation ...




référence de la TELE : 42 PFL 5008h/12
référence carte ALIM : 715G5778-P03-W21-002M


c'est parti....

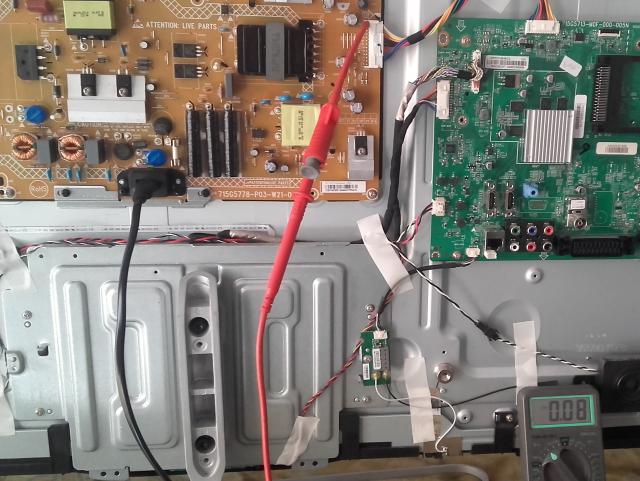

CONTRÔLE DES TENSION ALIM :


ATTENTION AUX MASSES PRIMAIRE ET SECONDAIRE QUI SONT DIFFERENTE POUR VOS MESURES DE TENSION !!!!!!

ALIM PRIMAIRE est OK
386V OK

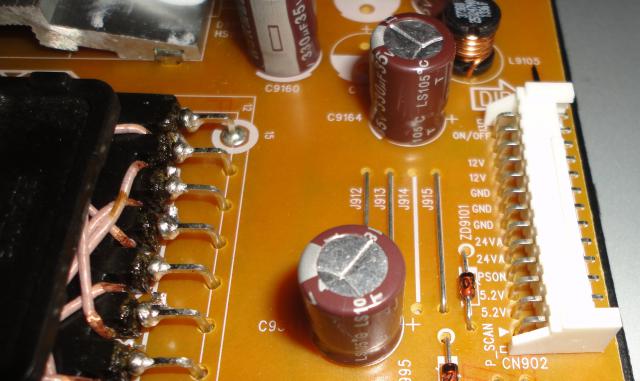

ALIM SECONDAIRE : sur le connecteur (CN902 sur carte ALIM)


+12v OK :
[/url]



+24v OK :
[/url]



+5.2v OK :
[/url]



PS_ON OK :






le problème est sur la tension INVERTER ON/OFF : 0v !!

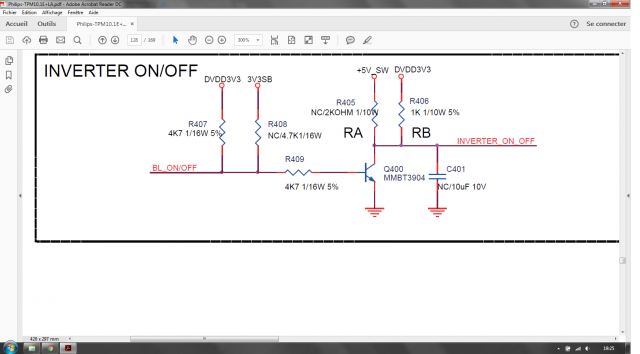

la partie qui fournie le INVERTER ON/OFF :







- quelqu'un pourrait me conseiller ?


merci Wink








Revenir en haut
Publicité






MessagePosté le: Lun 9 Oct - 18:18 (2017)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
pappyserge
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 02 Oct 2007
Messages: 2 715
Localisation: Paris
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Lun 9 Oct - 19:14 (2017)    Sujet du message: PANNE TV PHILIPS 42 Répondre en citant

Bonsoir Nass
La partie inverter en sécu si un problème de LED dans la dalle.
Débranche CN902 et revoir les tensions et le rétro si allumé.
Voir si tu peux forcer le démarrage
http://www.cjoint.com/c/GJjsrYXPhkD
pappyserge
_________________
http://www.depanntout.com/portal.php


Revenir en haut
Visiter le site web du posteur
nass8131
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 02 Déc 2014
Messages: 15
Localisation: 31
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Lun 9 Oct - 19:53 (2017)    Sujet du message: PANNE TV PHILIPS 42 Répondre en citant

bonsoir pappySerge Wink

merci de m'aider Wink


j'ai fais une mauvaise manip..

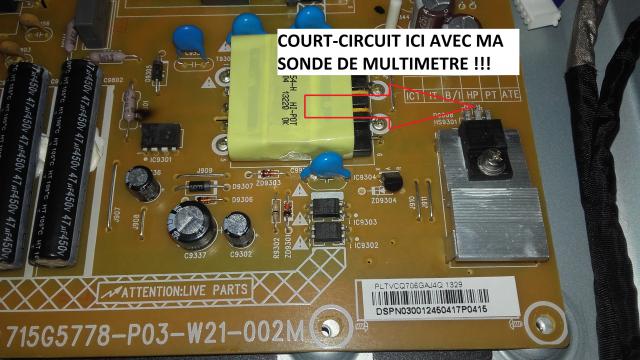

 ma pointe touche du multimètre à dérapé sur une mesure sur le transistor .....résultat , une belle explosion , avec un CI explosé !!...et  une résistance cramée

j'ai commander une carte alim tampis..... 35e sur ebay.....on verra bien Wink




moi je voulais trouver les composants en défaut dommage...

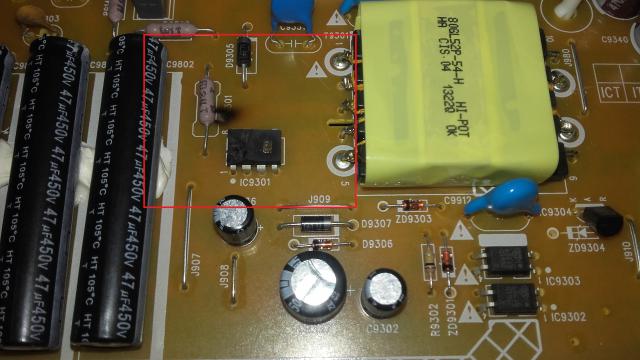

IC9301 éclaté :


Revenir en haut
pappyserge
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 02 Oct 2007
Messages: 2 715
Localisation: Paris
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Lun 9 Oct - 20:48 (2017)    Sujet du message: PANNE TV PHILIPS 42 Répondre en citant

Nass
Bien dommage!
Si le TV ne démarre pas avec l'autre alim?
Contrôle les LED.
----
Dessoude le transistor pour le contrôler.
Ton iC
https://fr.aliexpress.com/item/Free-shipping-STRA6069H-A6069H-Switching-pow…
pappyserge
_________________
http://www.depanntout.com/portal.php


Revenir en haut
Visiter le site web du posteur
nass8131
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 02 Déc 2014
Messages: 15
Localisation: 31
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Lun 9 Oct - 21:53 (2017)    Sujet du message: PANNE TV PHILIPS 42 Répondre en citant

avec la nouvelle alim que je recevrais semaine prochaine ( vers le 20 octobre 2017), j'espere que la TV s'allumera.
mais ca m'etonnerais que ce soit l'alim en panne, car je n'ai pas la tension inverter ON/OFF qui viens de la Mainboard vers l' alim ( fils blanc.)


je reparerais l' alim ( changer le CI et la résistance de puissance).
le transistor a pas pris ca va , il est OK.
je contrôlerais tous les composants autour de ce CI et résistance, voir s'il n' y pas d'autres composants HS comme les diodes etc...




pour controler les LED , je sais qu'ilfaut leur injecter une alim externe en 40V pour les tester Wink


Dernière édition par nass8131 le Ven 13 Oct - 21:34 (2017); édité 1 fois
Revenir en haut
pappyserge
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 02 Oct 2007
Messages: 2 715
Localisation: Paris
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Mar 10 Oct - 07:13 (2017)    Sujet du message: PANNE TV PHILIPS 42 Répondre en citant

Bonjour Nass
Avec une alim externe pour contrôler les LED? Oui une fois sur dix.
Trois fois le test en deux mois, j'ai des LED HS et elles s'allument toutes avec une alim externe.
En voici encore un qui s'est fait avoir
http://www.depanntout.com/t4113-LG-32LN5758ZEBEUYLJP.htm?q=#p34430
Il faut arriver à comprendre ???
pappyserge
_________________
http://www.depanntout.com/portal.php


Revenir en haut
Visiter le site web du posteur
nass8131
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 02 Déc 2014
Messages: 15
Localisation: 31
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Ven 13 Oct - 21:30 (2017)    Sujet du message: PANNE TV PHILIPS 42 Répondre en citant

les nouvelles :


j'ai reçu la nouvelle carte alim -> LE DEFAUT RESTE IDENTIQUE COMME AU DÉBUT ( la télé ne s'allume pas, pas de voyant qui s'allume)...mystère Wink




alors j'ai quand même repris mes mesure ( TV allumée) et les valeurs sont les même au secondaires de l'alimentation...


j'ai toujours cette tension ON/OFF broche 13 du CONNECTEUR CN902 alim à 0 Volt.







Revenir en haut
pappyserge
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 02 Oct 2007
Messages: 2 715
Localisation: Paris
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Sam 14 Oct - 05:57 (2017)    Sujet du message: PANNE TV PHILIPS 42 Répondre en citant

Bonjour Nass
Indique le N° de modèle du TV.
pappyserge a écrit:
Bonsoir Nass
La partie inverter en sécu si un problème de LED dans la dalle.
Débranche CN902 et revoir les tensions et le rétro si allumé.
Voir si tu peux forcer le démarrage
http://www.cjoint.com/c/GJjsrYXPhkD
pappyserge
pappyserge
_________________
http://www.depanntout.com/portal.php


Revenir en haut
Visiter le site web du posteur
nass8131
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 02 Déc 2014
Messages: 15
Localisation: 31
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Sam 14 Oct - 13:51 (2017)    Sujet du message: PANNE TV PHILIPS 42 Répondre en citant

bonjour papyserge,


Le modèle de la tele : 42PFL5008H/12


tension de retro-eclairage : j'ai vu que c'est sur le connecteur CN8505 sur la carte alim.
je mesurerais les valeurs plus tard

mais je les avais déjà mesuré et il y avait pas zéro en tout cas (mesure faites avec CN902 branché).



Revenir en haut
nass8131
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 02 Déc 2014
Messages: 15
Localisation: 31
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Sam 14 Oct - 19:51 (2017)    Sujet du message: PANNE TV PHILIPS 42 Répondre en citant

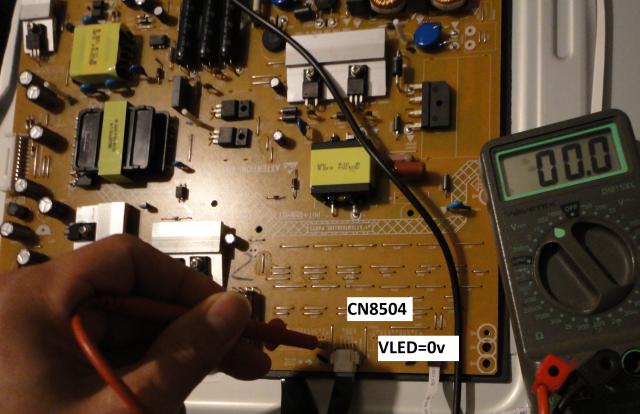

j'ai effectué les mesures avec connecteur CN902 débranché :



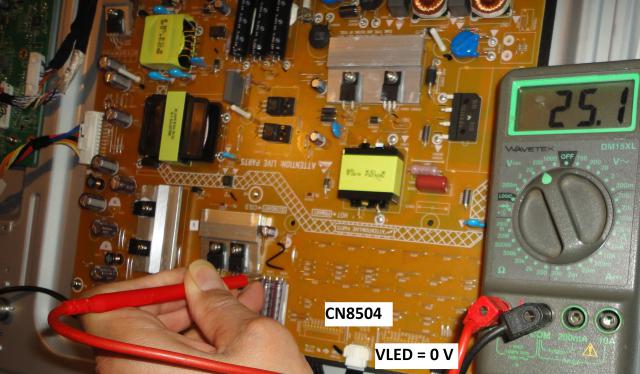

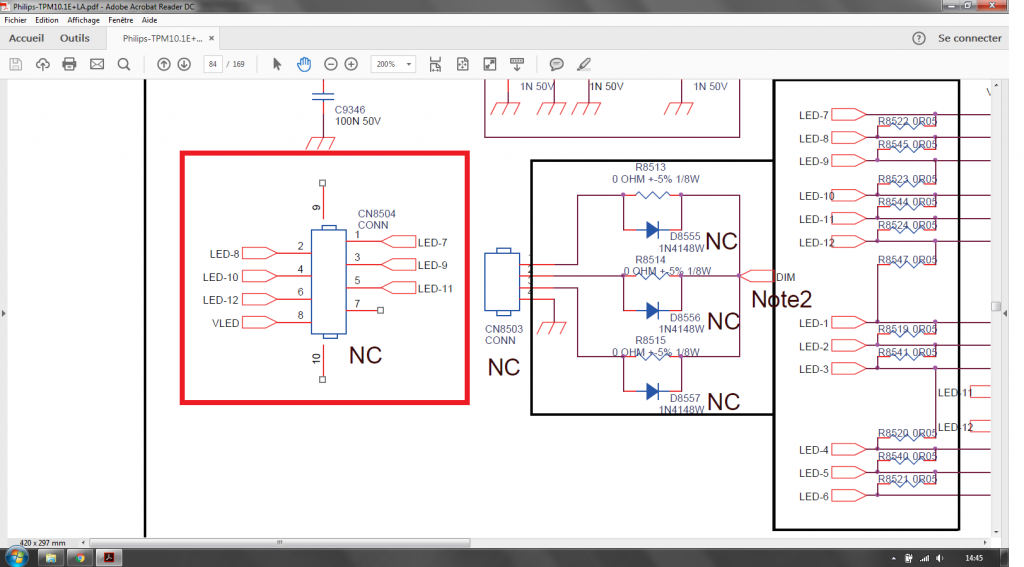

ca donne 0 volt sur VLED (VLED sur connecteur CN8504) :




JE REBRANCHE LE CONNECTEUR ALIM CN902 : et la tension VLED = 25V :




JE PENSE QUE DES LED SONT HS non ?



Revenir en haut
pappyserge
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 02 Oct 2007
Messages: 2 715
Localisation: Paris
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Sam 14 Oct - 20:48 (2017)    Sujet du message: PANNE TV PHILIPS 42 Répondre en citant

Bonsoir Nass
Je t'ai dis, tant que tu n'as pas contrôlé les LED-séries ne touche pas à l'alim.
La partie drivers chute de tension, si elle ne charge pas les LED. (sécurité)
pappyserge
_________________
http://www.depanntout.com/portal.php


Revenir en haut
Visiter le site web du posteur
nass8131
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 02 Déc 2014
Messages: 15
Localisation: 31
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Sam 14 Oct - 21:45 (2017)    Sujet du message: PANNE TV PHILIPS 42 Répondre en citant

ah daccord.
et comment controler ces LED-series alors ?
je ne vois pas comment controler ces LED-serie.... Rolling Eyes


Revenir en haut
pappyserge
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 02 Oct 2007
Messages: 2 715
Localisation: Paris
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Dim 15 Oct - 06:58 (2017)    Sujet du message: PANNE TV PHILIPS 42 Répondre en citant

Bonjour Nass
Les LED se contrôle une à une multi en position diode, la LED doit s'allumer, ou bien inverse les broches du multi.
Soit tu décolles le diffuseur transparent rond et tu le recolles après test, comme sur les 2 photos et bien
repairer son emplacement à 3 points. Ou bien on peu passer 2 aiguilles sous le diffuseur pour atteindre l'anode et cathode.
Les 2 aiguilles fixées aux broches du multi.

Led grillée: ne s'allume pas


Led bonne: allumée


Soit tu grattes les piste sur la rampe, à l'extérieur du diffuseur pour tester la LED (cadré vert sur la photo) plus facile.


Il est préférable de gratter les pistes..


On trouve aussi ces barres de LED dans certains modèles, là c'est plus facile à contrôler

pappyserge
_________________
http://www.depanntout.com/portal.php


Revenir en haut
Visiter le site web du posteur
nass8131
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 02 Déc 2014
Messages: 15
Localisation: 31
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Dim 15 Oct - 13:54 (2017)    Sujet du message: PANNE TV PHILIPS 42 Répondre en citant

Ok je vois exactement ce que tu veux dire.
C'est tres bien expliqué.
J'avais deja effectué cette manip de test des LED.


ce qui m'embete c le demontage de la dalle.
Merci.


Revenir en haut
nass8131
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 02 Déc 2014
Messages: 15
Localisation: 31
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Mer 18 Oct - 19:45 (2017)    Sujet du message: PANNE TV PHILIPS 42 Répondre en citant

Bonsoir,


je reviens pour donner des nouvelles de ma télé Philips smart TV.

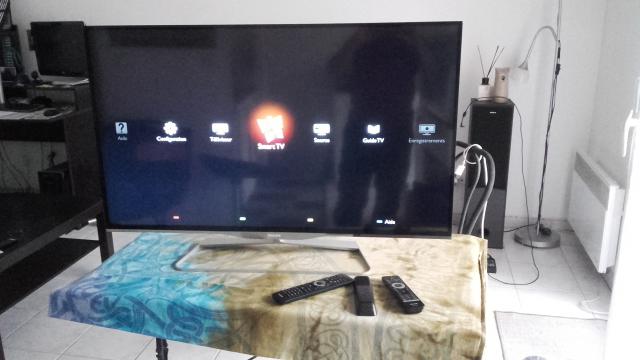

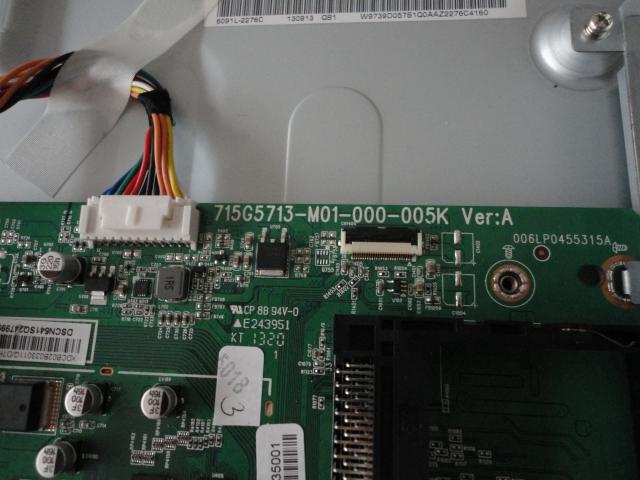

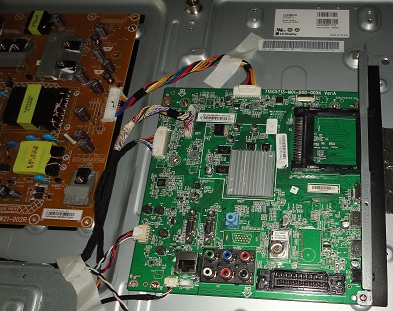

j'ai changer la carte SSB et la télé s'est allumée normalement.
je pensais que c'était les LED qui bloquait le démarrage de la télé, et bien finalement c'était simplement la carte SSB ( carte avec les entree HDMI et TUNER)


voila...
Merci à toi pappySerge de ton aide et du temps que tu a passé à m'aider.













Revenir en haut
