Bonjour,


Voilà je me retrouve avec une télé Samsung qui est fatiguée et elle démarre plus !!!


c'est une LCD LE40A566, elle démarre plus je pense qu'elle reste en mode veille, la  led rouge clignote 5 fois puis s'éteint.


J'ai fait un shunt sur le connecteur 801


J'ai le 5.18 V par contre j'ai que 12.6V au lieu des 13V


l'alim est une bn44-00199a


Les condensateurs ne sont pas gonflés j'en ai même démonté quelque uns pour les tester.


Revenir en haut
Publicité






MessagePosté le: Ven 18 Sep - 15:03 (2015)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
pappyserge
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 02 Oct 2007
Messages: 2 715
Localisation: Paris
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Ven 18 Sep - 19:20 (2015)    Sujet du message: LCD LE40A566 Répondre en citant

Bonsoir Nigoune
Tu as shunté quoi sur le connecteur CN801 ?
_________________
http://www.depanntout.com/portal.php


Revenir en haut
Visiter le site web du posteur
Nigoune51
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 16 Sep 2015
Messages: 9
Localisation: Reims
Masculin Taureau (20avr-20mai)

MessagePosté le: Ven 18 Sep - 19:23 (2015)    Sujet du message: LCD LE40A566 Répondre en citant

Bonsoir PappySerge,


Merci pour votre réponse


J'ai shunté le PS_ON et le STD5.1V.







Revenir en haut
pappyserge
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 02 Oct 2007
Messages: 2 715
Localisation: Paris
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Ven 18 Sep - 19:33 (2015)    Sujet du message: LCD LE40A566 Répondre en citant

Nigoune
Me dire TU
Bon, le connecteur, tu le ""débranches"" et tu shuntes comme tu as fais PS-ON au Standby
Tu shuntes le 1 et 5 du CNI805, c'est le Inverter-ONOFF et le DET-5v tu le laisse branché avec le shunt.
Tu mets en marche, tu dois avoir toutes les tensions de l'alim et le rétroéclairage allumé.
_________________
http://www.depanntout.com/portal.php


Revenir en haut
Visiter le site web du posteur
Nigoune51
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 16 Sep 2015
Messages: 9
Localisation: Reims
Masculin Taureau (20avr-20mai)

MessagePosté le: Ven 18 Sep - 19:53 (2015)    Sujet du message: LCD LE40A566 Répondre en citant

Je viens de faire les relevés avec ta méthode avec les deux shuntes.
le rétroéclairage présent


les tensions :
- pin 7-8 13V(s)   12.28V
- pin 13-14-15-16 5.18V
- pin 19-21-22 13V'(M) 12.22V


Revenir en haut
pappyserge
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 02 Oct 2007
Messages: 2 715
Localisation: Paris
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Ven 18 Sep - 20:01 (2015)    Sujet du message: LCD LE40A566 Répondre en citant

Nigoune
Je connais celle alim, elle peut descendre à 12v sans problème.
Remplacer CM872 et CM873 c'est 470µf/25v
Mais ta panne est sur la carte gestion, donc déjà voir à la loupe si pas un CI explosé. Soudures/ condos ou autres.
Après en général, je la remplace.
_________________
http://www.depanntout.com/portal.php


Revenir en haut
Visiter le site web du posteur
Nigoune51
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 16 Sep 2015
Messages: 9
Localisation: Reims
Masculin Taureau (20avr-20mai)

MessagePosté le: Ven 18 Sep - 20:19 (2015)    Sujet du message: LCD LE40A566 Répondre en citant

Merci beaucoup pour ces précisions je vais voir à tout ça demain matin à la lumière du jour !!

Revenir en haut
Nigoune51
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 16 Sep 2015
Messages: 9
Localisation: Reims
Masculin Taureau (20avr-20mai)

MessagePosté le: Sam 19 Sep - 07:25 (2015)    Sujet du message: LCD LE40A566 Répondre en citant

Bonjour,


J'ai regardé à la loupe la carte  gestion, et j'ai vu un Ci avec tout autour une dispersion de produit chimique, sur le boitier il y a des petits trou donc j'en déduis que c'est celui ci qui pose problème.


C'est un double AOP le AP358. Je vais voir les caractéristique et voir pour le remplacer par un LM358.


Revenir en haut
pappyserge
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 02 Oct 2007
Messages: 2 715
Localisation: Paris
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Sam 19 Sep - 07:53 (2015)    Sujet du message: LCD LE40A566 Répondre en citant

Bonjour Nigoune
Il y a moyen de mettre une photo du composant ??
Tuto pour les photos
http://www.teleservice-depannage.com/t1734-TUTO-ajouter-des-photos-sur-le-f…
--
Si elles ne passent pas? plus de 1Mo, donc trop grosses.
Essayez avec C-joint
Accueil de Cjoint.com
Vous cliquez parcourir/ Vous cliquez sur ta photo et Ouvrir
Un peu plus bas vous cliquez "créer le lien c-joint" et vous attendez quelques secondes
Et vous faites un copier de cette partie en noire cadrée rouge en balayant la ligne avec la souris
Et vous la coller sur votre message

_________________
http://www.depanntout.com/portal.php


Revenir en haut
Visiter le site web du posteur
Nigoune51
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 16 Sep 2015
Messages: 9
Localisation: Reims
Masculin Taureau (20avr-20mai)

MessagePosté le: Sam 19 Sep - 08:41 (2015)    Sujet du message: LCD LE40A566 Répondre en citant

Par contre tu as le schéma de la carte car je vois pas l'étage précédent qui attaque ce circuit, et si celui-ci est monté en comparateur ou en ampli, le numéro de la carte : BN94-02126N

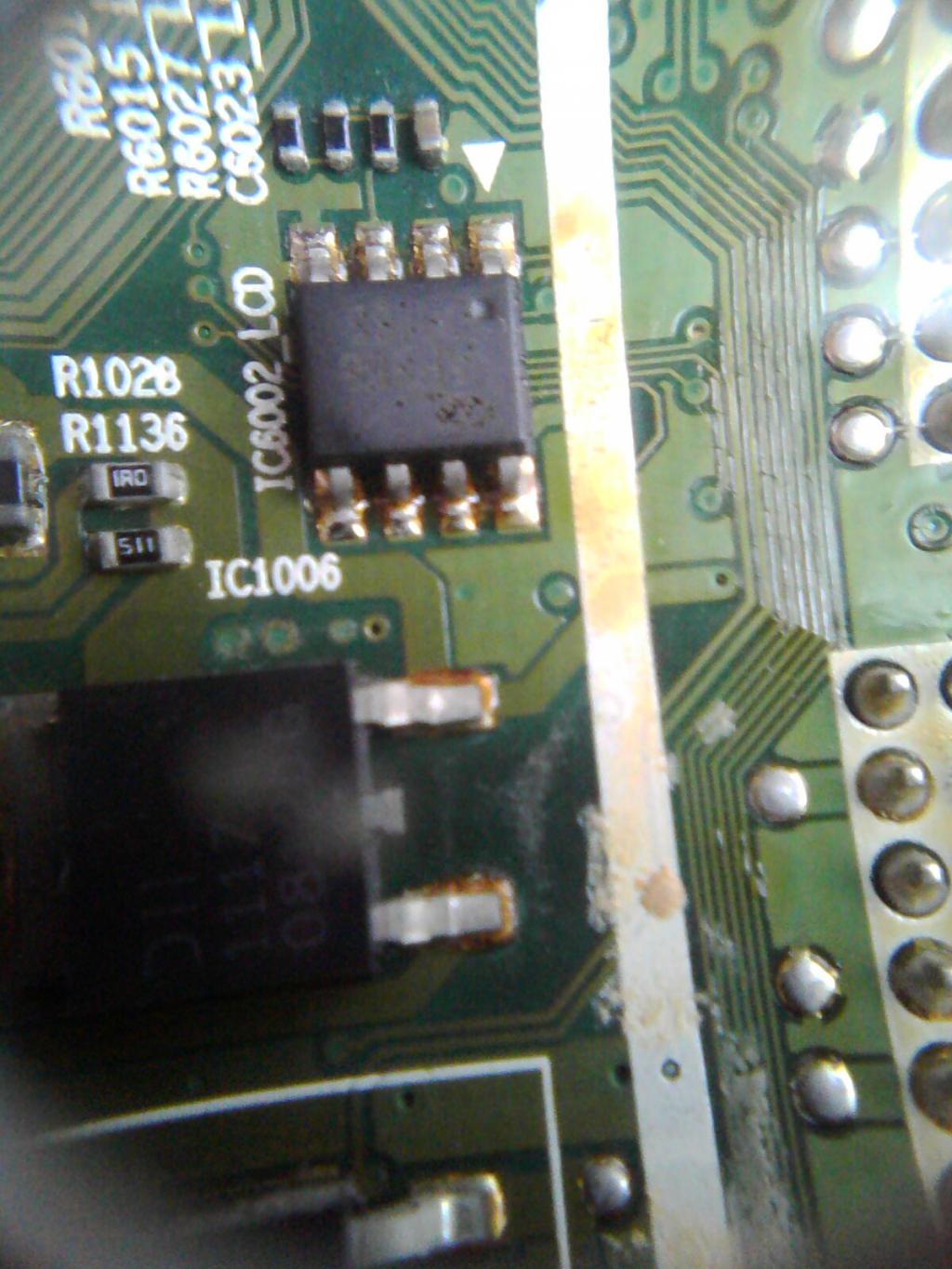

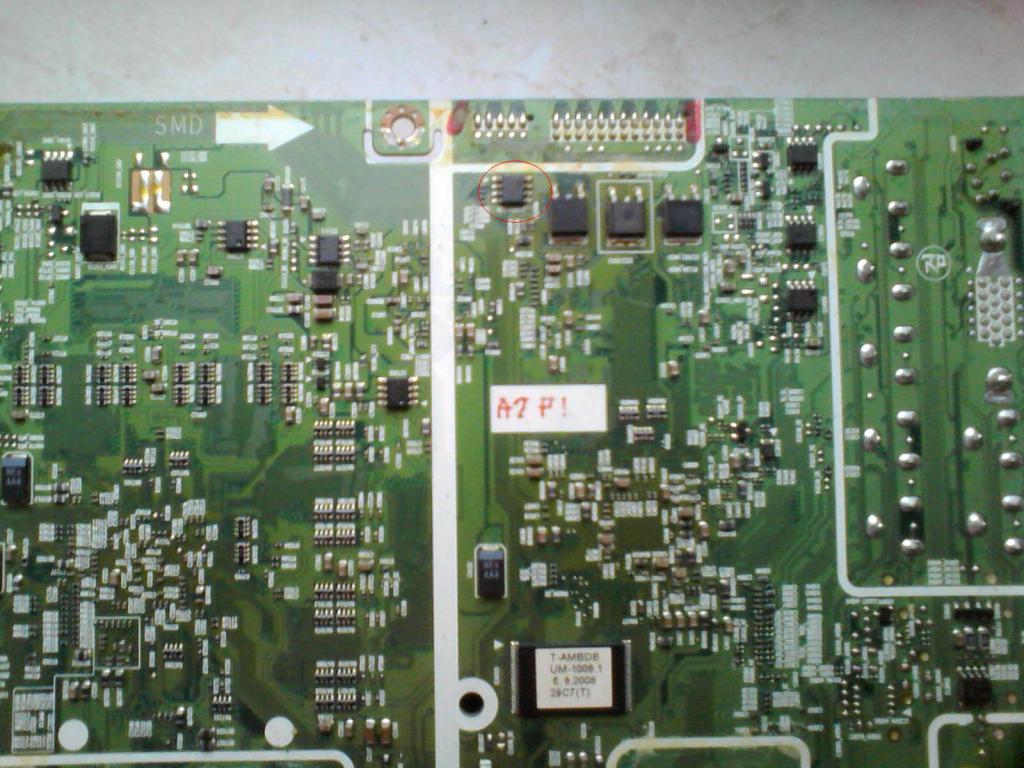

Voici les photos de la bête :






Revenir en haut
pappyserge
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 02 Oct 2007
Messages: 2 715
Localisation: Paris
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Sam 19 Sep - 12:16 (2015)    Sujet du message: LCD LE40A566 Répondre en citant

Nigoune
Oui, il a pris un coup de chaud, il est HS.
Je regarde pour le schéma.
_________________
http://www.depanntout.com/portal.php


Revenir en haut
Visiter le site web du posteur
Nigoune51
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 16 Sep 2015
Messages: 9
Localisation: Reims
Masculin Taureau (20avr-20mai)

MessagePosté le: Sam 19 Sep - 19:31 (2015)    Sujet du message: LCD LE40A566 Répondre en citant

Merci PappySerge,


Je suis allé chercher le circuit et les condos demain soir remontage de tout ça !!!


Revenir en haut
Nigoune51
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 16 Sep 2015
Messages: 9
Localisation: Reims
Masculin Taureau (20avr-20mai)

MessagePosté le: Lun 21 Sep - 18:54 (2015)    Sujet du message: LCD LE40A566 Répondre en citant

Et bien le circuit que j'ai remplacé n'a rien changé, je pense qu'il y a plusieurs circuits atteins donc je pense prendre une carte de gestion d’occasion.
