MessagePosté le: Lun 20 Avr - 12:09 (2015)    Sujet du message: LE32B350F1W Répondre en citant

Bonjour,
panne franche, le fusible d'entrée de la carte HV32HD_DY BN44-00289A saute immédiatement
j'ai vérifié sur le châssis si la masse n'est pas commune aux phases, non !
je ne suis pas électronicien, mais j'aimerais l'être, en fait, perdu pour perdu, essayer de trouver la panne est intéressant, les vendeurs de cartes, comme je dis sur ma présentation, pas chères les cartes, sauf qu'ils n'en ont pas, je suppose qu'ils les commandes au fur et à mesure en Chine...
j'ai fait une inspection visuelle préalable, circuit imprimé, composants brulés, condos gonflés, maintenant, il y a aussi des refroidisseurs et des composants en dessous aussi ?
et je ne peux pas prendre de tensions, vu que ça saute tout de suite, enroulements dans des transfos ?
J'avais vu un travail fait en 2012 ici et la fin, dépannage de la carte, et je trouve que c'est chouette !
Par où commencer ?

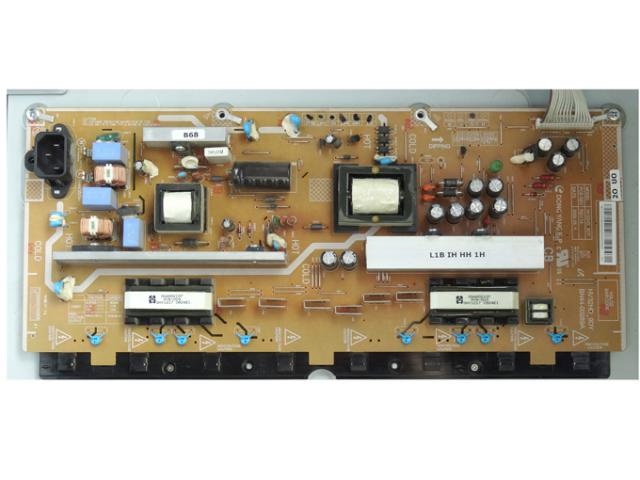

merci par avance, je fournis une photo ici.



Revenir en haut
Publicité






MessagePosté le: Lun 20 Avr - 12:09 (2015)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
robert65
Confirmer
Confirmer

Hors ligne

Inscrit le: 29 Juil 2010
Messages: 518
Localisation: Frs
Masculin Capricorne (22déc-19jan)

MessagePosté le: Lun 20 Avr - 12:42 (2015)    Sujet du message: panne alim Répondre en citant

Bonjour

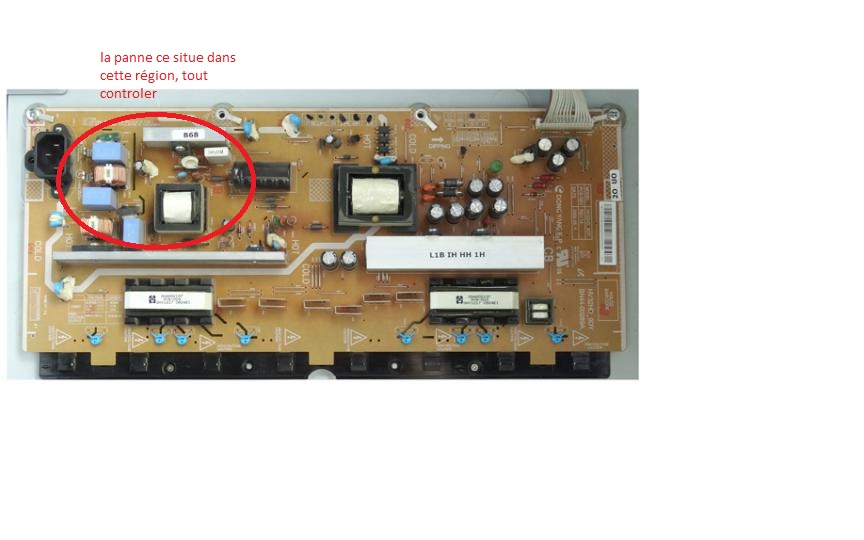

La photo est trop petite pour bien voir, le pb doit se situer près du fusible, la varistance ou thermistance, le pont de diode ou les capas, voir tout ce qui entoure le transistor de puissance (petit radiateur)
Cdt



Revenir en haut
delestaque
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 20 Avr 2015
Messages: 13
Localisation: bretagne nord
Masculin

MessagePosté le: Lun 20 Avr - 13:39 (2015)    Sujet du message: LE32B350F1W Répondre en citant

je vais poster une photo plus grande si tu veux, mais pour tester, comme je ne suis pas très calé, peux tu me donner la procédure ?
je reposte une photo
merci


Revenir en haut
delestaque
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 20 Avr 2015
Messages: 13
Localisation: bretagne nord
Masculin

MessagePosté le: Lun 20 Avr - 14:17 (2015)    Sujet du message: LE32B350F1W Répondre en citant

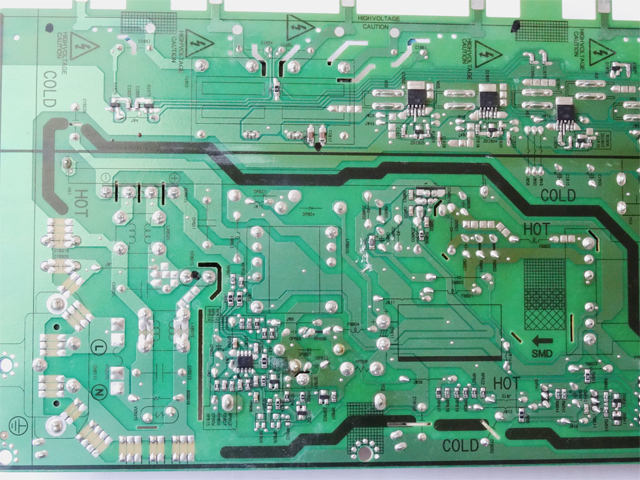

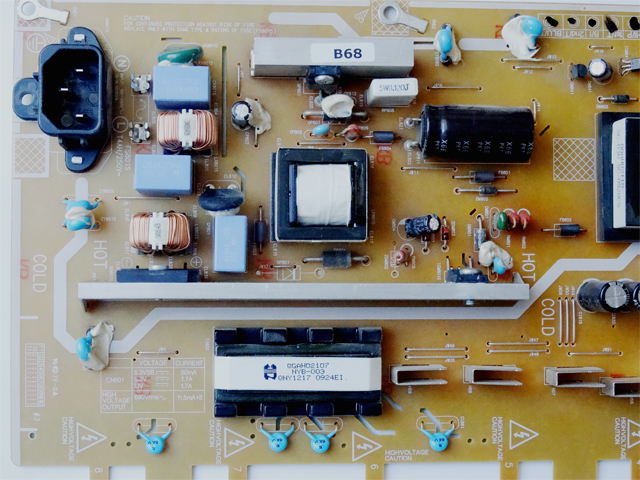

voici deux images qui conviendront peut être ?




faut il que je trouve le schéma ?


Revenir en haut
robert65
Confirmer
Confirmer

Hors ligne

Inscrit le: 29 Juil 2010
Messages: 518
Localisation: Frs
Masculin Capricorne (22déc-19jan)

MessagePosté le: Lun 20 Avr - 14:32 (2015)    Sujet du message: LE32B350F1W Répondre en citant

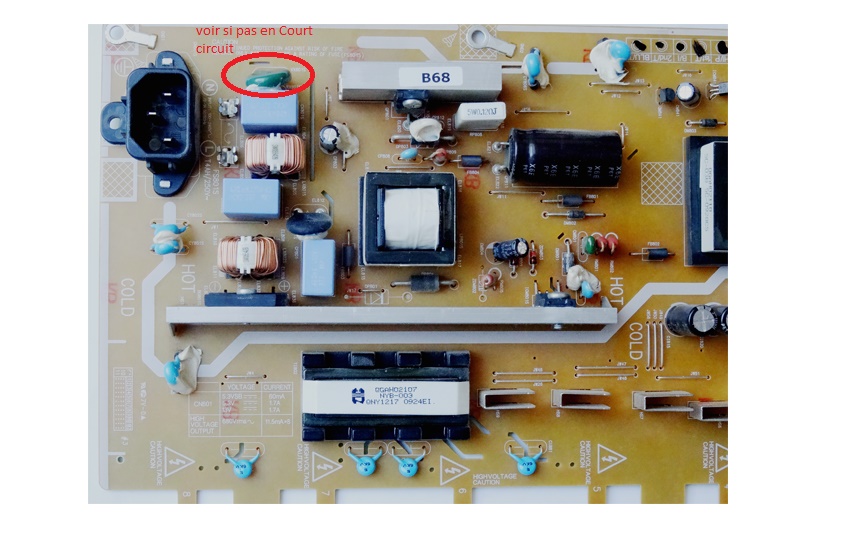

Voir si la varistance n'est pas en Court circuit qui ferait claquer le fusible
