MessagePosté le: Sam 21 Mar - 19:20 (2015)    Sujet du message: TV LCD Samsung UE40B7020W Répondre en citant

Bonjour à tous,
mon téléviseur lcd Samsung ne s'allume plus (modèle UE40B7020W).
lorsque le lcd est sous tension, on entend le relais collé et se décollé et refaire le même cycle, aucun voyant et pas de retroéclairage.
en débranchant le connecteur CN1001 entre l'alimentation et la gestion, l'alimentation démarre et le rétroéclairage se met en route.
sur la documentation technique,

sur le connecteur CN1001, j'ai bien la tensions de stand-by à 5v (A5V) sur la pin 27
sur le connecteur CN1001, j'ai bien 5v (B5V) sur la pin 15 et le 13v 5B13V) sur la pin 9 mais je n'ai pas la tension de 12v (B12VS) sur la pin 23.
quelqu'un connait-il se type d'alimentation (BN44-00269A) et m'orienter dans mon dépannage.
Merci d'avance pour vos idée.
Damien


Revenir en haut
Publicité






MessagePosté le: Sam 21 Mar - 19:20 (2015)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
pappyserge
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 02 Oct 2007
Messages: 2 715
Localisation: Paris
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Sam 21 Mar - 20:35 (2015)    Sujet du message: TV LCD Samsung UE40B7020W Répondre en citant

Bonsoir Damien
Si ça peut t'aider

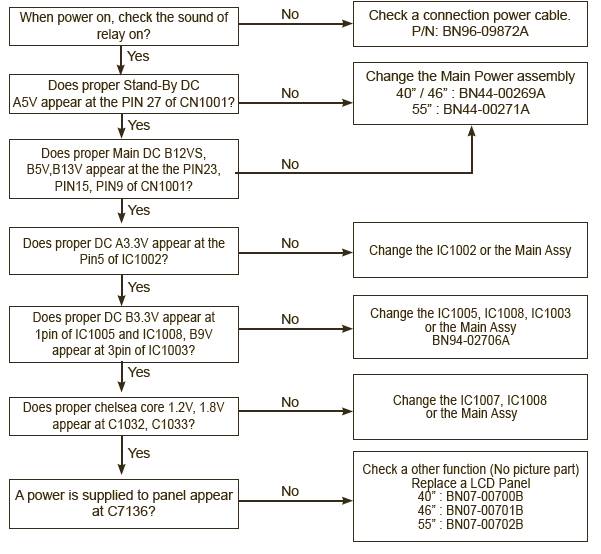

http://cjoint.com/?ECvuVjSUXJl
_________________
http://www.depanntout.com/portal.php


Revenir en haut
Visiter le site web du posteur
Damiengamb
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 21 Mar 2015
Messages: 20
Masculin

MessagePosté le: Sam 21 Mar - 21:03 (2015)    Sujet du message: TV LCD Samsung UE40B7020W Répondre en citant

Merci beaucoup pour la documentation technique de l'alimentation,
alors après une petite analyse, l'alimentation que je cherche provient enfin de compte d'un retour via la platine gestion, elle est indiqué B/L_ON/OFF.
quelqu'un pourrait-il m'expliquer l'utilité de cette alimentation.
samsung fournit-il le plan de ça platine gestion (BN41-01190B)
merci d'avance pour vos idées
Damien


Revenir en haut
Damiengamb
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 21 Mar 2015
Messages: 20
Masculin

MessagePosté le: Dim 22 Mar - 12:25 (2015)    Sujet du message: TV LCD Samsung UE40B7020W Répondre en citant

Bonjour à tous,
lorsque je débranche le connecteur reliant la carte d'alimentation à la gestion, l'alimentation démarre ainsi que le rétroéclairage.
quelles modifications puis-je apporter au niveau du connecteur afin que l'alimentation démarre sans débrancher la gestion.
premier essais, j'ai déconnecté le fils power on/off, le relais reste collé, l'alimentation démarre mais pas de rétroéclairage.
merci pour votre aide
Damien


Revenir en haut
Damiengamb
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 21 Mar 2015
Messages: 20
Masculin

MessagePosté le: Dim 22 Mar - 13:18 (2015)    Sujet du message: TV LCD Samsung UE40B7020W Répondre en citant

Bonjour,

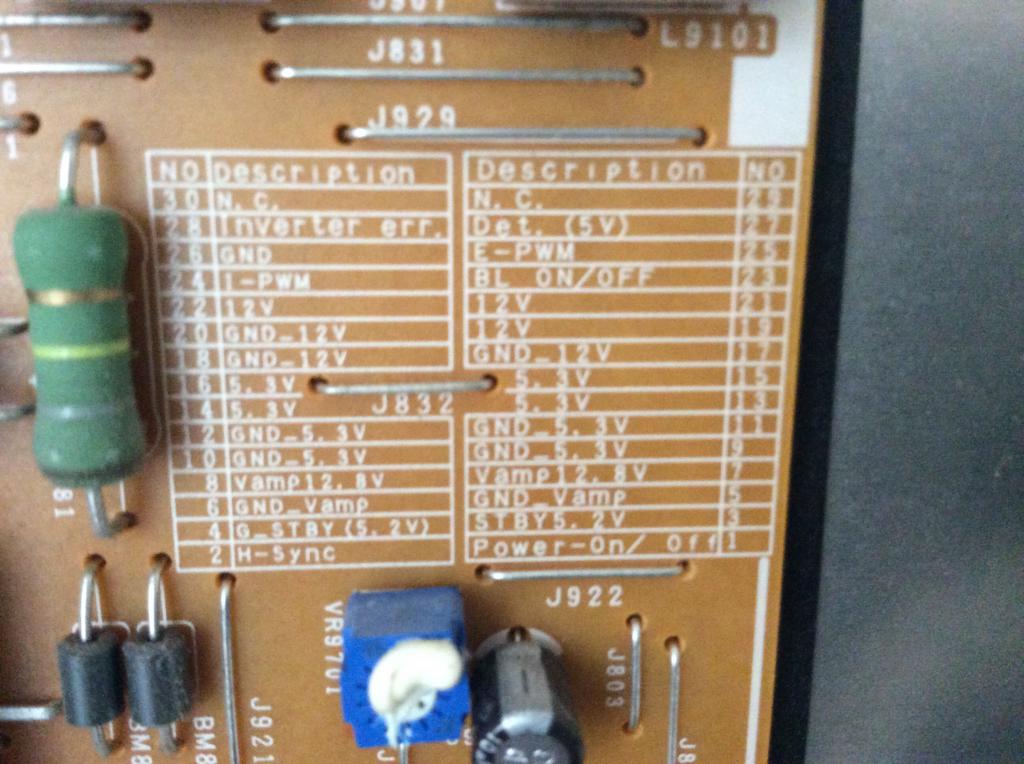

Voici la photo du connecteur
