cuisiniére arthur martin electrolux CM6160



Ce forum est verrouillé; vous ne pouvez pas poster, ni répondre, ni éditer les sujets.   Ce sujet est verrouillé; vous ne pouvez pas éditer les messages ou faire de réponses.    Teleservice Forum Dépannage Electronique Index du Forum -> Depannage BLANC -> CUISSON ( four plaque )
Sujet précédent :: Sujet suivant
Auteur Message
YO MAN
Apprenti
Apprenti

Hors ligne

Inscrit le: 28 Déc 2013
Messages: 106
Localisation: 25
Masculin Lion (24juil-23aoû)

MessagePosté le: Mar 6 Jan - 19:45 (2015)    Sujet du message: cuisiniére arthur martin electrolux CM6160 Répondre en citant

Bonjour,
j' ai un problème de ventilation sur le module de puissance d' une cuisinière arthur martin CM6160,
j' ai trouvé plusieurs composants hs(triacBTB08-600TW,triac Z0107 MA, résistance 0 ohm,2 transistors cms bc857,piste coupée,et une diode sms avec bague noir )
Quelqu'un peut t il me dire la référence de la diode ou ce que je peut mettre? moi je pensais mettre LL4148 qu' en pensez-vous?

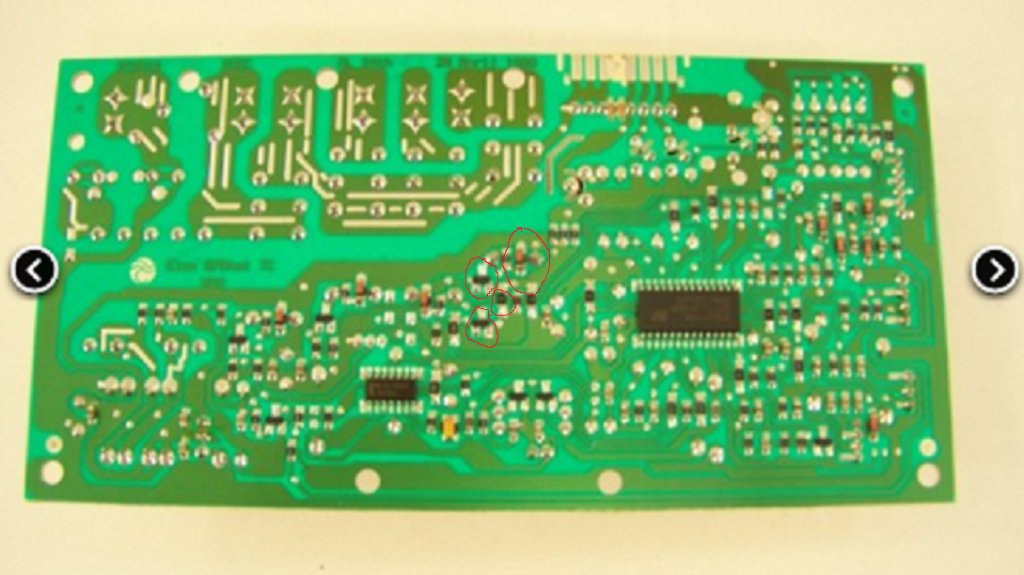

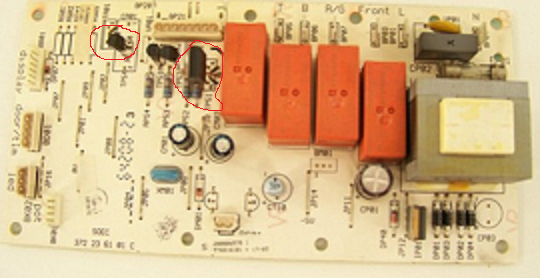

j' ai entouré les composants hs sur les photos
merci




Revenir en haut
Publicité






MessagePosté le: Mar 6 Jan - 19:45 (2015)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
JPAT
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 20 Juin 2012
Messages: 1 919
Localisation: Bordeaux
Masculin Lion (24juil-23aoû)

MessagePosté le: Mar 6 Jan - 19:57 (2015)    Sujet du message: cuisiniére arthur martin electrolux CM6160 Répondre en citant

La photo est floue donc difficile de dire....

Mais si c'est la diode de roue libre qui est en parallele avec la bobine d'un relais, n'importe quoi fera l'affaire...
Donc ok pour une 1N4148


Revenir en haut
YO MAN
Apprenti
Apprenti

Hors ligne

Inscrit le: 28 Déc 2013
Messages: 106
Localisation: 25
Masculin Lion (24juil-23aoû)

MessagePosté le: Mar 6 Jan - 20:07 (2015)    Sujet du message: cuisiniére arthur martin electrolux CM6160 Répondre en citant

oui l' image est pas top,je l' ai prit sur internet la référence de la carte est: 3722161019 ARTHUR MARTIN n°18 Module de puissance pour four,
j' ai pas la carte elle est au boulot je ferais un gros plan de la diode, oui je crois quelle est en parallèle avec la bobine du relais .
merci encore Okay


Revenir en haut
YO MAN
Apprenti
Apprenti

Hors ligne

Inscrit le: 28 Déc 2013
Messages: 106
Localisation: 25
Masculin Lion (24juil-23aoû)

MessagePosté le: Mer 7 Jan - 21:04 (2015)    Sujet du message: cuisiniére arthur martin electrolux CM6160 Répondre en citant

oui la diode est bien en parallèle sur la bobine du relais Mr. Green

Revenir en haut
JPAT
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 20 Juin 2012
Messages: 1 919
Localisation: Bordeaux
Masculin Lion (24juil-23aoû)

MessagePosté le: Mer 7 Jan - 21:27 (2015)    Sujet du message: cuisiniére arthur martin electrolux CM6160 Répondre en citant

Bon ben tu as ta réponce alors.... Mr. Green

Revenir en haut
JPAT
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 20 Juin 2012
Messages: 1 919
Localisation: Bordeaux
Masculin Lion (24juil-23aoû)

MessagePosté le: Dim 18 Jan - 14:07 (2015)    Sujet du message: cuisiniére arthur martin electrolux CM6160 Répondre en citant

Alors ???

Elle tourne finalement cette cuisiniere? Mr. Green


Revenir en haut
YO MAN
Apprenti
Apprenti

Hors ligne

Inscrit le: 28 Déc 2013
Messages: 106
Localisation: 25
Masculin Lion (24juil-23aoû)

MessagePosté le: Dim 18 Jan - 14:14 (2015)    Sujet du message: cuisiniére arthur martin electrolux CM6160 Répondre en citant

non l' afficheur marche,les commandes pour les resistances et fermeture porte marche pas ,je crois que le micro à pris

Revenir en haut
JPAT
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 20 Juin 2012
Messages: 1 919
Localisation: Bordeaux
Masculin Lion (24juil-23aoû)

MessagePosté le: Dim 18 Jan - 14:22 (2015)    Sujet du message: cuisiniére arthur martin electrolux CM6160 Répondre en citant

Entre les transistors de commande des relais de puissance et le µP, ya rien d'autre?
Il n'y a pas un circuit intermediaire du genre buffer?
Le circuit CMS qui est en bas à gauche de la zone où tu as changé les composants par exemple?....


Revenir en haut
YO MAN
Apprenti
Apprenti

Hors ligne

Inscrit le: 28 Déc 2013
Messages: 106
Localisation: 25
Masculin Lion (24juil-23aoû)

MessagePosté le: Dim 18 Jan - 14:32 (2015)    Sujet du message: cuisiniére arthur martin electrolux CM6160 Répondre en citant

le circuit en bas est un LM29015 (comparateur),pour la lumiere,le ventilo, la fermeture de la porte sa se fait direct par le micro qui commande les triacs coté relais
pour la commande des relais sa se fait par les sot bc857 qui vont eux aussi sur le micro, pourtant le micro est bien alimenté le quartz a l' air de tourné


Revenir en haut
JPAT
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 20 Juin 2012
Messages: 1 919
Localisation: Bordeaux
Masculin Lion (24juil-23aoû)

MessagePosté le: Dim 18 Jan - 14:33 (2015)    Sujet du message: cuisiniére arthur martin electrolux CM6160 Répondre en citant

Donc probablement les sorties du µP qui ont dégagé..... Sad

Revenir en haut
YO MAN
Apprenti
Apprenti

Hors ligne

Inscrit le: 28 Déc 2013
Messages: 106
Localisation: 25
Masculin Lion (24juil-23aoû)

MessagePosté le: Dim 18 Jan - 14:38 (2015)    Sujet du message: cuisiniére arthur martin electrolux CM6160 Répondre en citant

oui je pense car j' ai tous controlé sa à l'air bon,le micro c'est un ST62T25C6
