[Résolu] depannage clavier Roland KR4700/5000
Aller à la page: 1, 2  >


Poster un nouveau sujet   Répondre au sujet    Teleservice Forum Dépannage Electronique Index du Forum -> Depannage BRUN Hifi Pc etc ... -> Depannage HIFI
Sujet précédent :: Sujet suivant
Auteur Message
steph36
Régulier
Régulier

Hors ligne

Inscrit le: 05 Avr 2013
Messages: 228
Localisation: chateauroux
Masculin Balance (23sep-22oct)

MessagePosté le: Mar 2 Déc - 13:46 (2014)    Sujet du message: [Résolu] depannage clavier Roland KR4700/5000 Répondre en citant

bonjour à tous , voila je rencontre un souci sur un clavier Roland KR4700/5000, il s'allume tout fonctionne mais plus de son ni en hp intégrés ni en sortie casque, les fusibles sont tous ok, je pencherai pour les amplis audios, si quelqu'un s'y connait un peu en clavier cela me srait bien utile afin de déterminer la panne
je cherche également le manuel de service

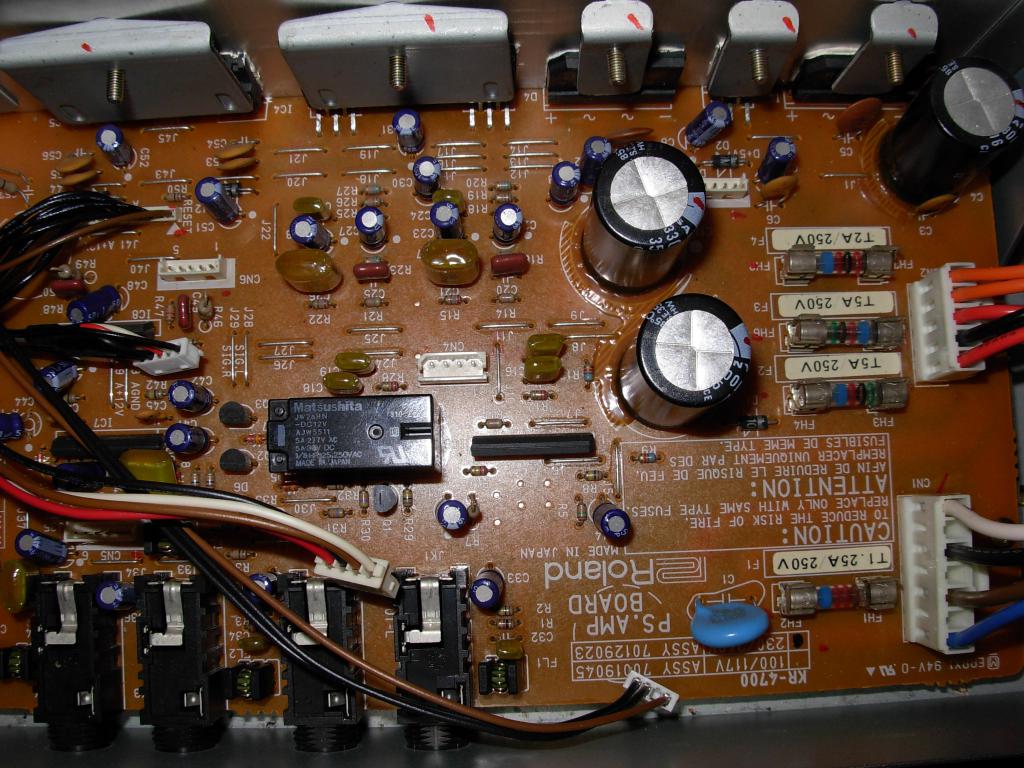

voici une photo de la platine

_________________
steph36


Dernière édition par steph36 le Jeu 18 Déc - 13:15 (2014); édité 1 fois
Revenir en haut
Publicité






MessagePosté le: Mar 2 Déc - 13:46 (2014)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
steph36
Régulier
Régulier

Hors ligne

Inscrit le: 05 Avr 2013
Messages: 228
Localisation: chateauroux
Masculin Balance (23sep-22oct)

MessagePosté le: Jeu 4 Déc - 16:32 (2014)    Sujet du message: [Résolu] depannage clavier Roland KR4700/5000 Répondre en citant

bonjour, j'ai testé les ponts de diodes hors circuit ils sont ok.
5 ic sur la platine, 2 sk18751, 2 l79m12ml, 1 sk3050r, j'aurai bien besoin d'un coup de main pour avancer, si quelqu'un m'entend, help me please
_________________
steph36


Revenir en haut
AUDIOVALVE
Amateur
Amateur

Hors ligne

Inscrit le: 24 Juil 2008
Messages: 396
Localisation: 92
Masculin

MessagePosté le: Jeu 4 Déc - 16:47 (2014)    Sujet du message: [Résolu] depannage clavier Roland KR4700/5000 Répondre en citant

hello ,

disposes-tu d'un oscilloscope ?
_________________
"il y a trois sortes de mensonges: les mensonges,les sacrés mensonges et les statistiques" (Marc Twain)


Revenir en haut
steph36
Régulier
Régulier

Hors ligne

Inscrit le: 05 Avr 2013
Messages: 228
Localisation: chateauroux
Masculin Balance (23sep-22oct)

MessagePosté le: Jeu 4 Déc - 16:48 (2014)    Sujet du message: [Résolu] depannage clavier Roland KR4700/5000 Répondre en citant

bonjour non, j'ai un multimètre electronique seulement
_________________
steph36


Revenir en haut
AUDIOVALVE
Amateur
Amateur

Hors ligne

Inscrit le: 24 Juil 2008
Messages: 396
Localisation: 92
Masculin

MessagePosté le: Jeu 4 Déc - 18:12 (2014)    Sujet du message: [Résolu] depannage clavier Roland KR4700/5000 Répondre en citant

pas suffisant , ces engins se dépannent en dynamique.

il faut déjà valider la présence des signaux en sortie des synthés.
_________________
"il y a trois sortes de mensonges: les mensonges,les sacrés mensonges et les statistiques" (Marc Twain)


Revenir en haut
steph36
Régulier
Régulier

Hors ligne

Inscrit le: 05 Avr 2013
Messages: 228
Localisation: chateauroux
Masculin Balance (23sep-22oct)

MessagePosté le: Jeu 4 Déc - 18:15 (2014)    Sujet du message: [Résolu] depannage clavier Roland KR4700/5000 Répondre en citant

ok, à votre avis le fait qu'il fonctionne mais qu'il n'y ait plus de son cela peut venir d'un des circuits cités ou d'un autre element en sachant que cette platin alimente également l'autre platine qui fonctionne
_________________
steph36


Revenir en haut
steph36
Régulier
Régulier

Hors ligne

Inscrit le: 05 Avr 2013
Messages: 228
Localisation: chateauroux
Masculin Balance (23sep-22oct)

MessagePosté le: Jeu 4 Déc - 18:47 (2014)    Sujet du message: [Résolu] depannage clavier Roland KR4700/5000 Répondre en citant

j'ai tout remonté pour retester, le synthé s'allume toute les fonctions sont ok, mais pas de son, lorsque je branche le casque il y a un petit clic qui provient  du relais situé au centre
_________________
steph36


Revenir en haut
AUDIOVALVE
Amateur
Amateur

Hors ligne

Inscrit le: 24 Juil 2008
Messages: 396
Localisation: 92
Masculin

MessagePosté le: Jeu 4 Déc - 22:01 (2014)    Sujet du message: [Résolu] depannage clavier Roland KR4700/5000 Répondre en citant

je ne suis pas un voyant extra-lucide , mais un modeste électronicien.

ton instrument est réparable avec des MESURES tout comme le médecin qui ausculte...

sans ces mesures , on tourne en rond
_________________
"il y a trois sortes de mensonges: les mensonges,les sacrés mensonges et les statistiques" (Marc Twain)


Revenir en haut
steph36
Régulier
Régulier

Hors ligne

Inscrit le: 05 Avr 2013
Messages: 228
Localisation: chateauroux
Masculin Balance (23sep-22oct)

MessagePosté le: Ven 5 Déc - 07:49 (2014)    Sujet du message: [Résolu] depannage clavier Roland KR4700/5000 Répondre en citant

bonjour, oui je comprends, je vais voir si je peux en trouver un, un des sav m'ayant répondu que la platine n'était plus fabriquée ni dispo en raison de l'ancienneté du clavier je n'ai pas d'autre solution que de faire les mesures.
_________________
steph36


Revenir en haut
steph36
Régulier
Régulier

Hors ligne

Inscrit le: 05 Avr 2013
Messages: 228
Localisation: chateauroux
Masculin Balance (23sep-22oct)

MessagePosté le: Ven 5 Déc - 13:00 (2014)    Sujet du message: [Résolu] depannage clavier Roland KR4700/5000 Répondre en citant

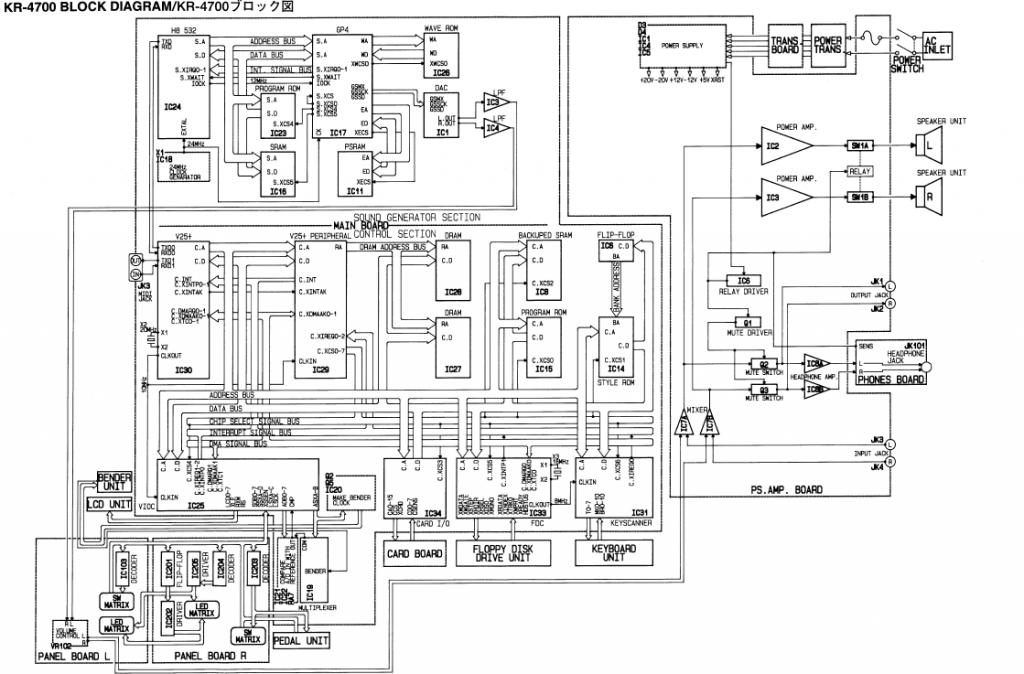

voila, j'ai récupérer le manuel service
http://www.sendspace.com/file/m7ddna


_________________
steph36


Revenir en haut
Bzh_Phil
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 19 Fév 2012
Messages: 6
Localisation: Finistère
Masculin Poissons (20fev-20mar)

MessagePosté le: Ven 5 Déc - 15:28 (2014)    Sujet du message: [Résolu] depannage clavier Roland KR4700/5000 Répondre en citant

bonjour,


As tu essayé l'entrée input jack ? tu pourrais vérifier les sorties casque et HP ainsi.


N'as tu pas un problème de controle de volume ? Cette partie est commune aux deux sorties.


Revenir en haut
steph36
Régulier
Régulier

Hors ligne

Inscrit le: 05 Avr 2013
Messages: 228
Localisation: chateauroux
Masculin Balance (23sep-22oct)

MessagePosté le: Sam 6 Déc - 12:05 (2014)    Sujet du message: [Résolu] depannage clavier Roland KR4700/5000 Répondre en citant

bonjour, ok et en pratique je m'y prends comment?
_________________
steph36


Revenir en haut
steph36
Régulier
Régulier

Hors ligne

Inscrit le: 05 Avr 2013
Messages: 228
Localisation: chateauroux
Masculin Balance (23sep-22oct)

MessagePosté le: Dim 7 Déc - 12:06 (2014)    Sujet du message: [Résolu] depannage clavier Roland KR4700/5000 Répondre en citant

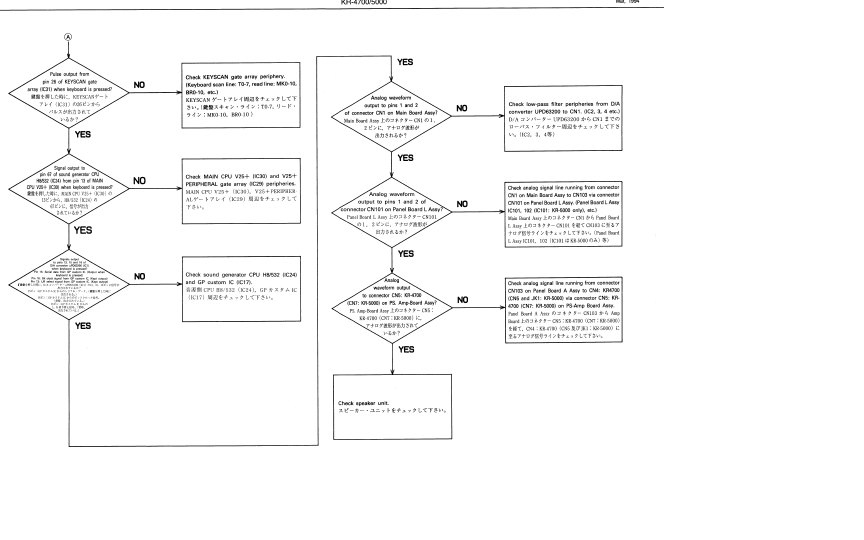

bonjour, j'ai suivi les conseils de bzh phil, j'ai branché un lecteur mp3 en input gauche et droit, et hop j'ai du son qui sort de mon synthédonc le problème ne vient pas des amplis de puissance donc au vu du service manuel cela proviendrait certainement de la carte principale, la procédure de test est la suivante:



mais je pense que cela se fait à l'oscilloscope.

sinon comment tester le controle de volume?
_________________
steph36


Revenir en haut
Bzh_Phil
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 19 Fév 2012
Messages: 6
Localisation: Finistère
Masculin Poissons (20fev-20mar)

MessagePosté le: Dim 7 Déc - 14:35 (2014)    Sujet du message: [Résolu] depannage clavier Roland KR4700/5000 Répondre en citant

Bonjour,

Une avancée intéressante, on continue à "bricoler".


Ton multimètre électronique va servir de détecteur de signal.


Peux tu contrôler les signaux sur la prise  CN103  Panel Board ? Les tensions + 12v et - 12v ainsi que la présence d'une variation de signal en mode tension alternative mV quand tu actionnes la note la plus basse (pour limiter les problèmes de ton multimètre qui ne doit pas être adapter pour les fréquences plus élevées) entre la masse et le point 1 puis le point 2 de la prise.


Tu fais la même chose sur la prise CN101 l'entrée. Le volume a fond tu devrais avoir la même mesure en CN101 et CN103


Autre méthode, tu débranches CN101  de la Panel Board et tu utilises le signal de ton mp3 en l'injectant sur la carte Panel Board entre 1 et 3 pour le signal gauche et 2 et 3 pour le signal droit. Et tu vérifies que le volume joue son rôle !!


Bonne continuation.


Revenir en haut
steph36
Régulier
Régulier

Hors ligne

Inscrit le: 05 Avr 2013
Messages: 228
Localisation: chateauroux
Masculin Balance (23sep-22oct)

MessagePosté le: Lun 8 Déc - 18:13 (2014)    Sujet du message: [Résolu] depannage clavier Roland KR4700/5000 Répondre en citant

bonjour, j'ai testé cn103 : +11.96v et -11.96v présents sur le connecteur
j'ai utilisé le signal du mp3 sur cn101, son ok, le volume fait son travail pour les deux voies, qu'en pensez vous?
