LE32R86BD : l'écran reste noir



Poster un nouveau sujet   Répondre au sujet    Teleservice Forum Dépannage Electronique Index du Forum -> Depannage Television -> Televiseur LCD ( liquid cristal display ) -> SAMSUNG
Sujet précédent :: Sujet suivant
Auteur Message
karamba
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 05 Nov 2014
Messages: 8
Localisation: Grenoble
Masculin

MessagePosté le: Mer 5 Nov - 20:44 (2014)    Sujet du message: LE32R86BD : l'écran reste noir Répondre en citant

Bonsoir,

En pleine visualisation de la télé, l'écran est devenu noir.
Le son est resté OK, mais plus rien à l'écran (même après redémarrage, rebranchement éléctrique après plusieurs heures etc...)

Marque : Samsung
Model : LE32R86BD version SP03
Chassis :

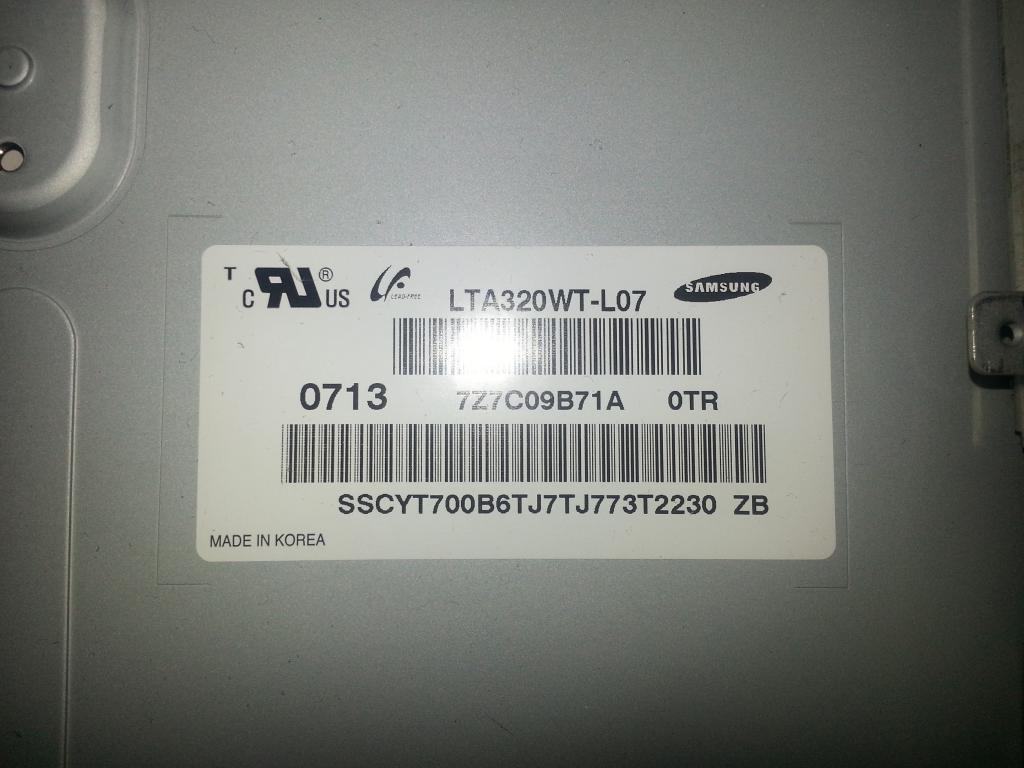

Surtout pour les plasmas nous fournir la référence de la dalle : Cf PJ 1 svp... je ne suis pas capable malgré le tuto de dire quel est la référence (ce n'est pas SDI en tout cas Laughing )

http://teleservice.xooit.fr/t1949-TUTO-PLASMA-reconnaitre-les-dalles.htmDefault constaté : écran noir avec de petites variations de luminosité lors du changement de chaine. Son OK.
SI SI! la télé est allumée! Rolling Eyes

Les mesures effectuées : Pas de mesure effectuées, mais vérification des condensateurs : ils semblent OK, non bombés.


d'autres photos :





Un conseil pour tenter de dépanner cela svp?

Merci d'avance pour votre aide!
Ce fofo a l'air top en tout cas, bravo Smile


Revenir en haut
Publicité






MessagePosté le: Mer 5 Nov - 20:44 (2014)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
verwil
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 24 Juin 2011
Messages: 1 110

MessagePosté le: Mer 5 Nov - 21:04 (2014)    Sujet du message: LE32R86BD : l'écran reste noir Répondre en citant

Bonsoir,


Vous pouvez faire le test de la lampe de poche,
en éclairant l'écran dans la pénombre pour voir si vous apercevez l'image,
ce qui voudrai dire qu'il y a un problème de rétroéclairage,si 'est le cas.
Ensuite vérifiez la bonne valeur des tensions de l'alimentation et
ensuite,sur la platine inverter vérifier le bon état du fusible et  des transfos inverter.


Cordialement.


Revenir en haut
karamba
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 05 Nov 2014
Messages: 8
Localisation: Grenoble
Masculin

MessagePosté le: Jeu 6 Nov - 21:09 (2014)    Sujet du message: LE32R86BD : l'écran reste noir Répondre en citant

Bonsoir,

Merci pour ce retour, j'attendais une notification sur mon email, mais visiblement je ne l'ai pas eu (sinon j'aurais déjà testé hier).
J'ai effectué le teste de la lampe de poche et rien en vue... Neutral
J'ai vu un fusible, il n'est pas court-circuité.
Pour le reste : platine inverter et transfos inverter... Je ne sais pas ce que c'est.
J'ai tenté de regarder vite fait, et j'ai l'impression qu'il s'agit de ma dernière image, situé sur le coté du chassis avec les "transformateurs"?

Merci encore.

Cordialement,

edit suite au passage sur ce lien que j'aurais p'tet du regarder avant...


Revenir en haut
verwil
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 24 Juin 2011
Messages: 1 110

MessagePosté le: Jeu 6 Nov - 21:25 (2014)    Sujet du message: LE32R86BD : l'écran reste noir Répondre en citant

Bonsoir,


La platine inverter est effectivement visible sur l'image du bas.
 La valeur des tensions d'alimentation  est inscrite à côté du connecteur sur la platine.


Cordialement.


Revenir en haut
karamba
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 05 Nov 2014
Messages: 8
Localisation: Grenoble
Masculin

MessagePosté le: Jeu 6 Nov - 21:56 (2014)    Sujet du message: LE32R86BD : l'écran reste noir Répondre en citant

verwil a écrit:

Bonsoir,


La platine inverter est effectivement visible sur l'image du bas.
 La valeur des tensions d'alimentation  est inscrite à côté du connecteur sur la platine.


Cordialement.

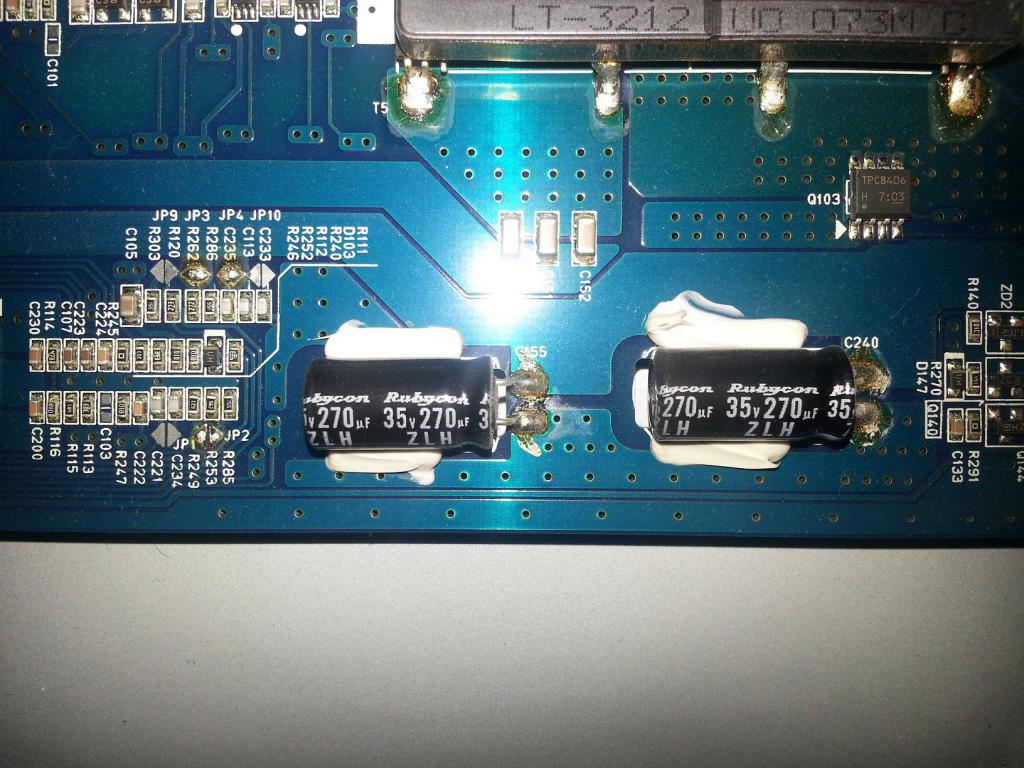

Je vois donc 4 condensateurs de 35V et 270µF.

Afin de ne pas faire de bêtises, j'ai cru comprendre qu'il me fallait décharger les condensateurs.
Mais si je fais ça, je n'aurais pas la tension, juste la capacité non?
Et pour la décharge, je fais se toucher les bornes?

Désolé, mes notions en électronique sont un peu anciennes ^^

Cordialement,


Revenir en haut
karamba
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 05 Nov 2014
Messages: 8
Localisation: Grenoble
Masculin

MessagePosté le: Mer 12 Nov - 18:04 (2014)    Sujet du message: LE32R86BD : l'écran reste noir Répondre en citant

Bonsoir,

Quelqu'un pourrait me renseigner?
Sinon, si je test la capacité électrique, ça pourrait être bon?
Si un condo est HS, le remplacé permettrait de relancer la télé c'est ça?

Merci d'avance.
Cordialement,

P.S.: Je n'ai pas trop envie de la jeter si elle peut repartir... on jette beaucoup trop....


Revenir en haut
verwil
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 24 Juin 2011
Messages: 1 110

MessagePosté le: Mer 12 Nov - 18:23 (2014)    Sujet du message: LE32R86BD : l'écran reste noir Répondre en citant

Bonsoir,


Avez-vous validé les tensions d'alimentation ?
Qu'elle tension mesurez-vous aux bornes des condensateurs ?
Si non pour vérifier les condensateurs,il faut un capacimètre ou mieux un esr mètre.
Après dans le doute on peut les remplacer.


Cordialement.


Revenir en haut
karamba
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 05 Nov 2014
Messages: 8
Localisation: Grenoble
Masculin

MessagePosté le: Mer 12 Nov - 18:25 (2014)    Sujet du message: LE32R86BD : l'écran reste noir Répondre en citant

comme je le disais 2 messages plus haut, je suis un peu rouillé niveau électronique.
Je n'ai qu'un multimètre chez moi.
Est ce que cela peu suffire? un ami m'a dit qu'il fallait un oscilloscope..... Rolling Eyes


Revenir en haut
verwil
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 24 Juin 2011
Messages: 1 110

MessagePosté le: Mer 12 Nov - 18:38 (2014)    Sujet du message: LE32R86BD : l'écran reste noir Répondre en citant

Dans un premier temps utilisez le multimètre.
Sur le calibre 200v continu,pointe de touche noire à la masse métallique du télé,
pointe rouge sur les points de mesures à vérifier,télé en marche.
Pour l'alimentation les valeurs sont inscrites à côté du connecteur.
Pour l'alimentation de l'inverter ,pointe rouge sur le + des condensateurs.


Revenir en haut
karamba
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 05 Nov 2014
Messages: 8
Localisation: Grenoble
Masculin

MessagePosté le: Mer 12 Nov - 22:27 (2014)    Sujet du message: LE32R86BD : l'écran reste noir Répondre en citant

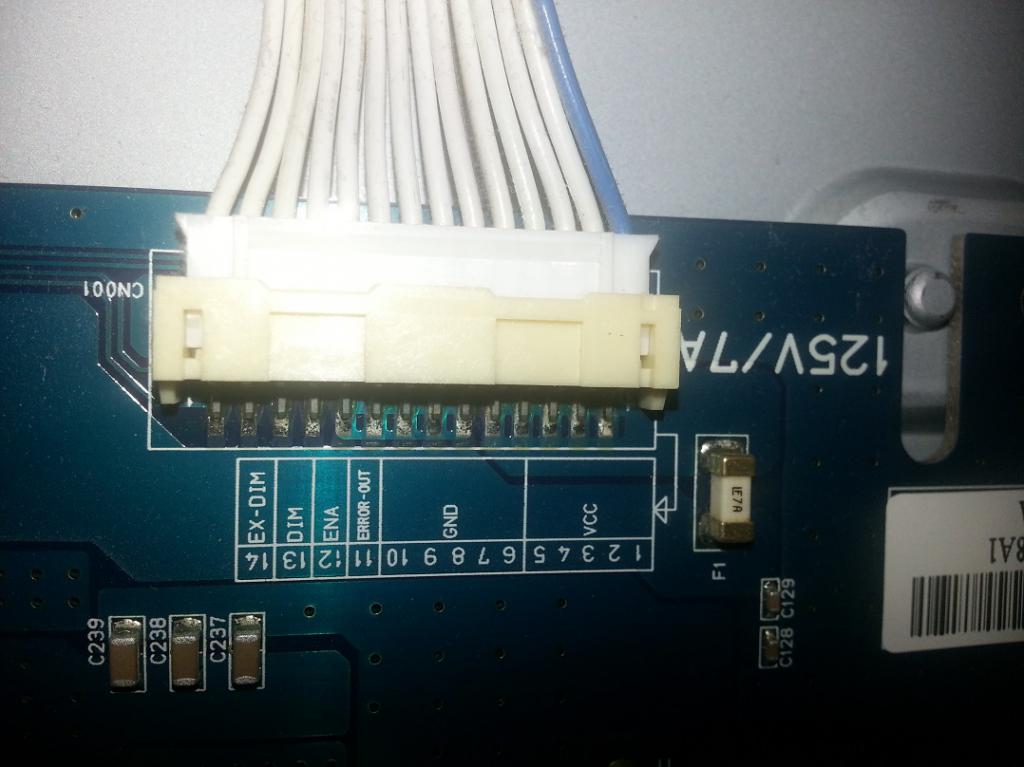

24V sur chacune des 5 pattes VCC.
Aux bornes des condensateurs, 24 Volts aussi (4 condensateurs sur l'inverter)


L'alimentation de l'inverter quant à elle, je ne sais pas où prendre la mesure...


Merci encore


Revenir en haut
verwil
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 24 Juin 2011
Messages: 1 110

MessagePosté le: Jeu 13 Nov - 20:10 (2014)    Sujet du message: LE32R86BD : l'écran reste noir Répondre en citant

Bonsoir,


L'alimentation de l'inverter c'est celle que vous venez de vérifier (24 volts).


Il faudrait vérifier, télé déconnectée du secteur,à l'ohmmètre, les enroulements secondaires
des 6 transfos inverters (2 enroulements secondaires par transfo) qui doivent mesurer chacun ,environ 1000 ohms.
Les enroulements secondaires se trouvent du côté des sorties ,vers les tubes.


Cdt.


Revenir en haut
karamba
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 05 Nov 2014
Messages: 8
Localisation: Grenoble
Masculin

MessagePosté le: Ven 14 Nov - 15:27 (2014)    Sujet du message: LE32R86BD : l'écran reste noir Répondre en citant

Bonjour,

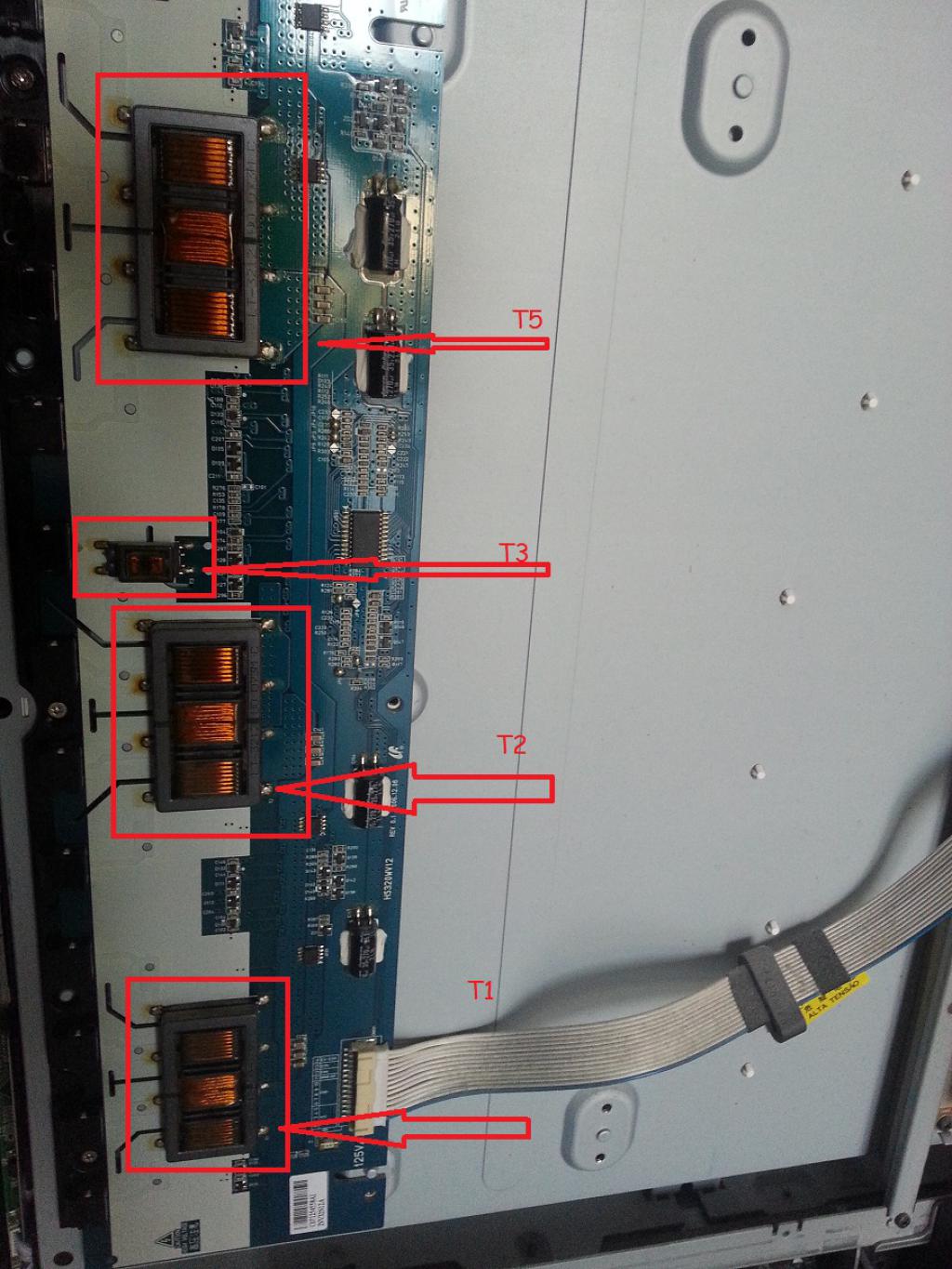

J'ai donc tenté de vérifier les transfos inverters : 3 enroulements par transfos en tout donc? (c'est ce que vous vouliez dire par 2 enroulements secondaires par transfo?)
Concernant les 6 transfos, j'en ai comptés 4 (t1, t2, t3, t5)

Je n'ai pas réussi a mesurer les 1000 ohms, mais j'ai valider la continuité entre les 4 pattes par coté (de la plus bas à droite vers celle d'au dessus etc....)
je pensais qu'il fallait prendre les mesures entre la plus bas à droite vers la plus haute à gauche, mais la mesure est plus que mouvante.....

Merci,

Cordialement,


Revenir en haut
fournier alain
Débutant
Débutant

Hors ligne

Inscrit le: 09 Fév 2013
Messages: 86
Localisation: rhones alpes
Masculin Capricorne (22déc-19jan)

MessagePosté le: Ven 14 Nov - 15:55 (2014)    Sujet du message: inverter Répondre en citant

bonjour si je peut me permettre
n étant pas spécialiste en la matiére :  suivant les transfos sur  les 4006xxx et 4009xxxx
bobinages primaires  pates 2et3  et 6et7  secondaires 1et8 4et5 bobinages souvent coupés ou  enroulements amorcés entre eux
  attention ça peut etre différents suivant les modéles de transfo
 pour étre sure de mes  mesures je dessoude le transfo douteux    et ont peut aussi voir le raccordement des bobinages par dessous
peut étre que je suis dans l erreur: mais j ai réussi a dépanner des cartes avec cette méthode. le bobinage secondaire d un   transfo coupé ou valeur différente cc dans le bobinage   ( et c était la seule panne du tv  mis a la décheterie)
sur celui que j essaye de sauver  ça devient plus compliqué pour moi :  les transfos sont ok   4 fus crammés Shocked voir détails sur mon sujet


Dernière édition par fournier alain le Ven 14 Nov - 17:07 (2014); édité 1 fois
Revenir en haut
verwil
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 24 Juin 2011
Messages: 1 110

MessagePosté le: Ven 14 Nov - 16:52 (2014)    Sujet du message: LE32R86BD : l'écran reste noir Répondre en citant

Bonjour,


Erreur de frappe,c'est 6 enroulements et non pas 6 transfos.


2 enroulements secondaires par "gros transfo"(T1,T2 et T5)et un enroulement primaire sur chaque transfo.
Sur votre photo,en partant du bas à gauche,mesure entre les 2 pattes de gauche:environ 1000 ohms,
les 2 pattes au dessus:1000 ohms ....etc.  jusque T5(deux par deux).
Dessouder le transfo éventuellement suspect, en cas de doute.


Cdt.


Revenir en haut
karamba
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 05 Nov 2014
Messages: 8
Localisation: Grenoble
Masculin

MessagePosté le: Ven 14 Nov - 19:58 (2014)    Sujet du message: LE32R86BD : l'écran reste noir Répondre en citant

Bonsoir,

J'ai emprunté un vrai multimètre à un ami :
1230 Ohm par enroulement.
sur le petit transfo (T3, 32 ohm)
Donc aucun HS.

D'autres pistes?

Merci encore,

Cordialement,


Revenir en haut
