SCHEMA ALIMENTATION SAMSUNG HT-Z210R/XEF



Post new topic   Reply to topic    Teleservice Forum Dépannage Electronique Forum Index -> DEMANDE DE SCHEMA TECHNIQUE -> Demande DE SCHEMA TECHNIQUE
Previous topic :: Next topic
Author Message
duvdu
Professionnel
Professionnel

Offline

Joined: 25 Dec 2007
Posts: 3,655
Localisation: planète terre
Masculin Poissons (20fev-20mar)

PostPosted: Tue 16 Sep - 16:23 (2014)    Post subject: SCHEMA ALIMENTATION SAMSUNG HT-Z210R/XEF Reply with quote

Bonjour a tous

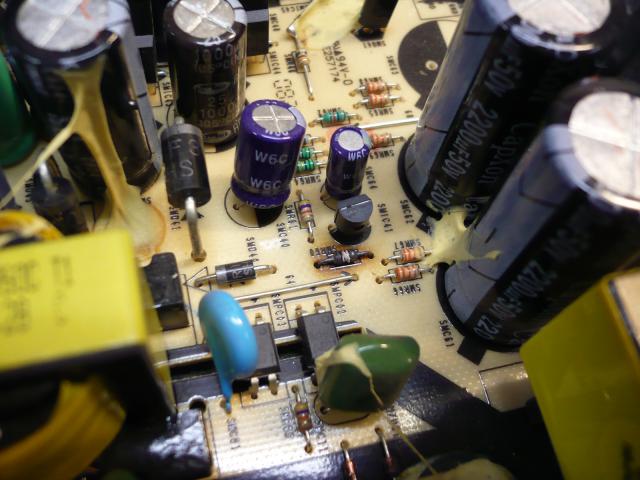

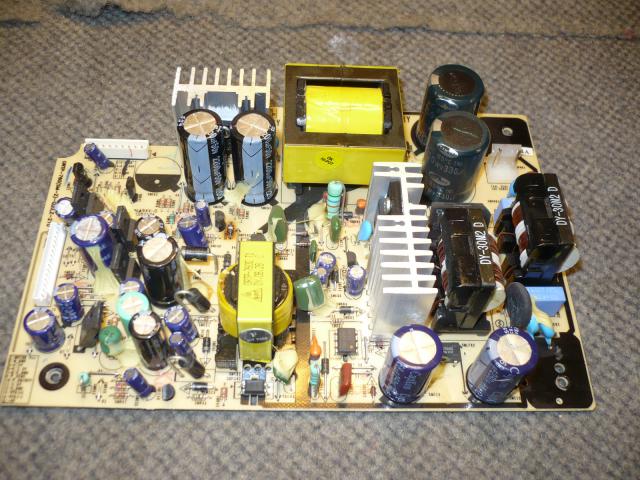

je dispose d'un home cinéma SAMSUNG HT-Z210R/XEF dont l'alimentation est hs et plus disponible AH4400114A (ht-q20) avec une résistance complètement grillé SMR60.
Quelqu'un aurait il la doc de l'alimentation ,la valeur de la résistance SMR60 ?

MERCI d'avance pour toute aide précieuse.

cdt duvdu






_________________
ce site va fermer!merci de vous connecter sur le nouveau site:
http://www.depanntout.com/portal.php


Back to top
Visit poster’s website
Contenu Sponsorisé






PostPosted: Today at 13:50 (2019)    Post subject: SCHEMA ALIMENTATION SAMSUNG HT-Z210R/XEF

Back to top
didier29780
Confirmer
Confirmer

Offline

Joined: 15 Mar 2014
Posts: 826
Masculin

PostPosted: Tue 16 Sep - 20:30 (2014)    Post subject: SCHEMA ALIMENTATION SAMSUNG HT-Z210R/XEF Reply with quote

Salut Duvdu .

Regardes ici http://forums.futura-sciences.com/depannage/390736-samsung-ht-z210-protect.…  si ça peut t'aider

a+ Didier

et ici  http://www.brelect.fr/index.php?page=produits.inc.php&code=AH4400114A&a… en bas il y a une doc en pdt.
_________________
L'entraide avant tout.


Back to top
Visit poster’s website
duvdu
Professionnel
Professionnel

Offline

Joined: 25 Dec 2007
Posts: 3,655
Localisation: planète terre
Masculin Poissons (20fev-20mar)

PostPosted: Tue 16 Sep - 21:48 (2014)    Post subject: SCHEMA ALIMENTATION SAMSUNG HT-Z210R/XEF Reply with quote

Bonsoir Didier


Merci pour ce retour très précieux qui m'aidera beaucoup mieux à dépanner ce produit.


Cdt duvdu
_________________
ce site va fermer!merci de vous connecter sur le nouveau site:
http://www.depanntout.com/portal.php


Back to top
Visit poster’s website
didier29780
Confirmer
Confirmer

Offline

Joined: 15 Mar 2014
Posts: 826
Masculin

PostPosted: Tue 16 Sep - 21:50 (2014)    Post subject: SCHEMA ALIMENTATION SAMSUNG HT-Z210R/XEF Reply with quote

Ravi pour toi . Bonne soirée .

Cdt Didier
_________________
L'entraide avant tout.


Back to top
Visit poster’s website
marc37540
Débutant
Débutant

Offline

Joined: 12 Apr 2008
Posts: 62
Localisation: ST CYR SUR LOIRE
Masculin

PostPosted: Tue 20 Jan - 18:09 (2015)    Post subject: Schéma HT-Z210 SAMSUNG Reply with quote

Bonjour,

Ci-joint schéma du HT-Z210 SAMSUNG

Cordialement,

Marc


Back to top
pappyserge
Semi Professionnel
Semi Professionnel

Offline

Joined: 02 Oct 2007
Posts: 2,736
Localisation: Paris
Masculin Sagittaire (22nov-21déc)

PostPosted: Thu 22 Jan - 21:01 (2015)    Post subject: SCHEMA ALIMENTATION SAMSUNG HT-Z210R/XEF Reply with quote

Bonsoir Marc
Il n'y a pas le lien. J'ai presque tous les SM et d'alim pas avec cette résistance.
_________________
http://www.depanntout.com/portal.php


Last edited by pappyserge on Fri 23 Jan - 10:22 (2015); edited 1 time in total
Back to top
Visit poster’s website
marc37540
Débutant
Débutant

Offline

Joined: 12 Apr 2008
Posts: 62
Localisation: ST CYR SUR LOIRE
Masculin

PostPosted: Fri 23 Jan - 10:16 (2015)    Post subject: SCHEMA ALIMENTATION SAMSUNG HT-Z210R/XEF Reply with quote

Bonjour à tous !

Effectivement, je ne vois pas de lien. j'ai utilisé la commande "envoyer un fichier" du forum ! ? ?

Je change de méthode :
Je viens de mettre le fichier sur : http://dl.free.fr/hcsD8WJzj

Accessible pendant 1 mois...

Bon dépannage à tous !

Marc


Back to top
pappyserge
Semi Professionnel
Semi Professionnel

Offline

Joined: 02 Oct 2007
Posts: 2,736
Localisation: Paris
Masculin Sagittaire (22nov-21déc)

PostPosted: Fri 23 Jan - 10:25 (2015)    Post subject: SCHEMA ALIMENTATION SAMSUNG HT-Z210R/XEF Reply with quote

Bonjour Marc
C'est bien ce que je dis: Il n'y a pas la SMR60
_________________
http://www.depanntout.com/portal.php


Back to top
Visit poster’s website
marc37540
Débutant
Débutant

Offline

Joined: 12 Apr 2008
Posts: 62
Localisation: ST CYR SUR LOIRE
Masculin

PostPosted: Fri 23 Jan - 17:12 (2015)    Post subject: SCHEMA ALIMENTATION SAMSUNG HT-Z210R/XEF Reply with quote

Bonsoir Pappyserge,

Effectivement !

Voici une note SAMSUNG :

Symptom : The units do not work after power-on. (Work the Power Protection Circuit)
Cause : After connecting between HT-Z210 and TV through the HDMI under the condition which TV connected to the power outlet already, the D5V line at the SMPS is increasing up to 5V, and then be discharged. But the discharge is not completed because of improper discharge line. So there is the remaining voltage around 1.1V, and it caused the abnormal operation at the power IC. This abnormal operation make a voltage increasing of the SMR60, and it is the reason for the SMR60 Burnt. → After the SMR60 burnt, the D5V output voltage is increasing up to 60 Voltage. And it make a burnt of the AMP IC
Solution : 1. Add the Load Resistor 220Ω 1/2W at the Discharge line of the D5V → Rework Method: Add the 220Ω 1/2W Resistor between the Jumper Wire and SMR46 2. Recheck the Power on and Disc Loading after finishing the rework
Relavent Models : Avoid the Solder touch with the neighbor parts. Take care the Solder particle not to drop on the PBA.

Et un lien pour la note de service : http://dl.free.fr/bb2WHZA8m

Très bonne soirée !

Marc


Back to top
marc37540
Débutant
Débutant

Offline

Joined: 12 Apr 2008
Posts: 62
Localisation: ST CYR SUR LOIRE
Masculin

PostPosted: Fri 23 Jan - 18:34 (2015)    Post subject: SCHEMA ALIMENTATION SAMSUNG HT-Z210R/XEF Reply with quote

SMR60 = 470 ohm !

http://dl.free.fr/mtzSjdfIi


Back to top
pappyserge
Semi Professionnel
Semi Professionnel

Offline

Joined: 02 Oct 2007
Posts: 2,736
Localisation: Paris
Masculin Sagittaire (22nov-21déc)

PostPosted: Fri 23 Jan - 20:49 (2015)    Post subject: SCHEMA ALIMENTATION SAMSUNG HT-Z210R/XEF Reply with quote

Bonsoir Marc

marc37540 wrote:

SMR60 = 470 ohm !

http://dl.free.fr/mtzSjdfIi


Je ne comprend pas sur quel appareil tu as trouvé cette résistance.
J'ai regardé tous mes schémas, elle n'est pas notée.
_________________
http://www.depanntout.com/portal.php


Back to top
Visit poster’s website
marc37540
Débutant
Débutant

Offline

Joined: 12 Apr 2008
Posts: 62
Localisation: ST CYR SUR LOIRE
Masculin

PostPosted: Sat 24 Jan - 10:33 (2015)    Post subject: Alimentation mystérieuse ... Reply with quote

Bonjour Pappyserge,

Pour finir, voici le schéma complet de l'alim en question :

            http://dl.free.fr/vq4gEwEy6

A ajouter à la doc HT-Z210 !

Bon week-end !

Marc


Back to top
pappyserge
Semi Professionnel
Semi Professionnel

Offline

Joined: 02 Oct 2007
Posts: 2,736
Localisation: Paris
Masculin Sagittaire (22nov-21déc)

PostPosted: Sat 24 Jan - 12:51 (2015)    Post subject: SCHEMA ALIMENTATION SAMSUNG HT-Z210R/XEF Reply with quote

Bonjour Marc
Eh bien Merci, c'est super! Je ne l'avais pas du tout.
Très bon Week-end!
