MessagePosté le: Mar 16 Sep - 22:31 (2014)    Sujet du message: [Résolu] Pb LCD Samsung LCD LE52A568P3MXZF Répondre en citant

Revue du message précédent :

slt Bob

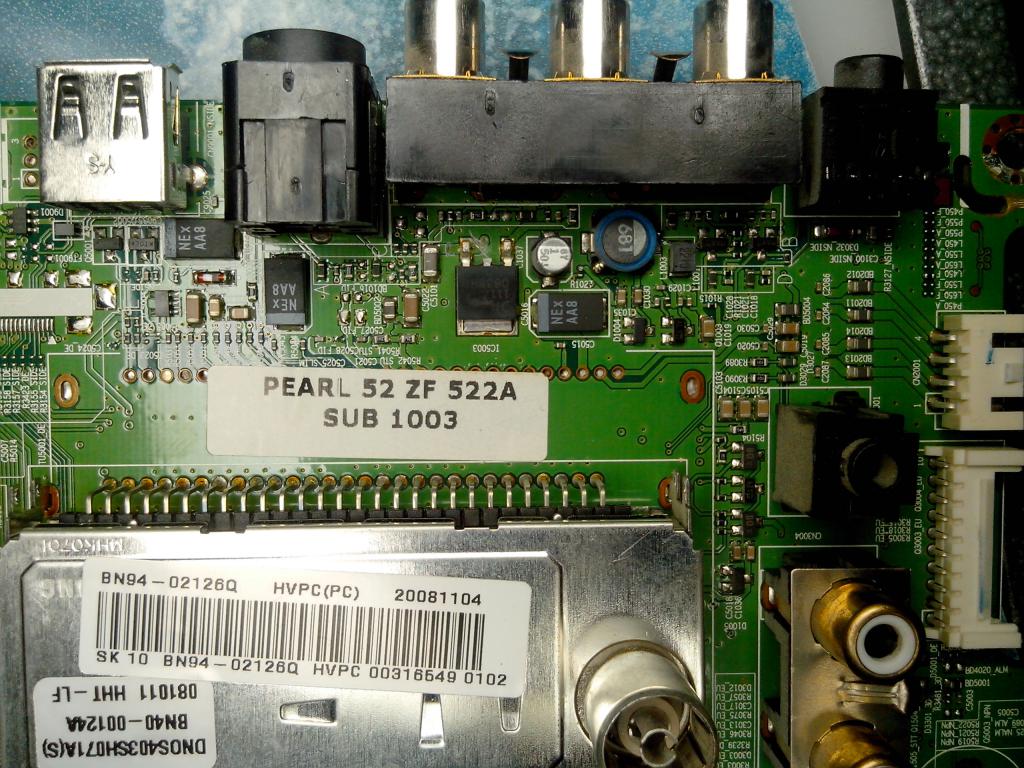

ci joint la photo de l'IC5003 de l'autre cotes de la carte

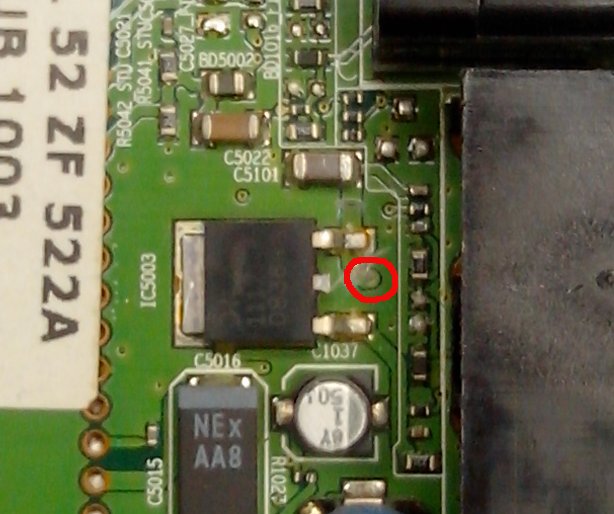

ci joint le point correspondant à l'input de l'IC5003

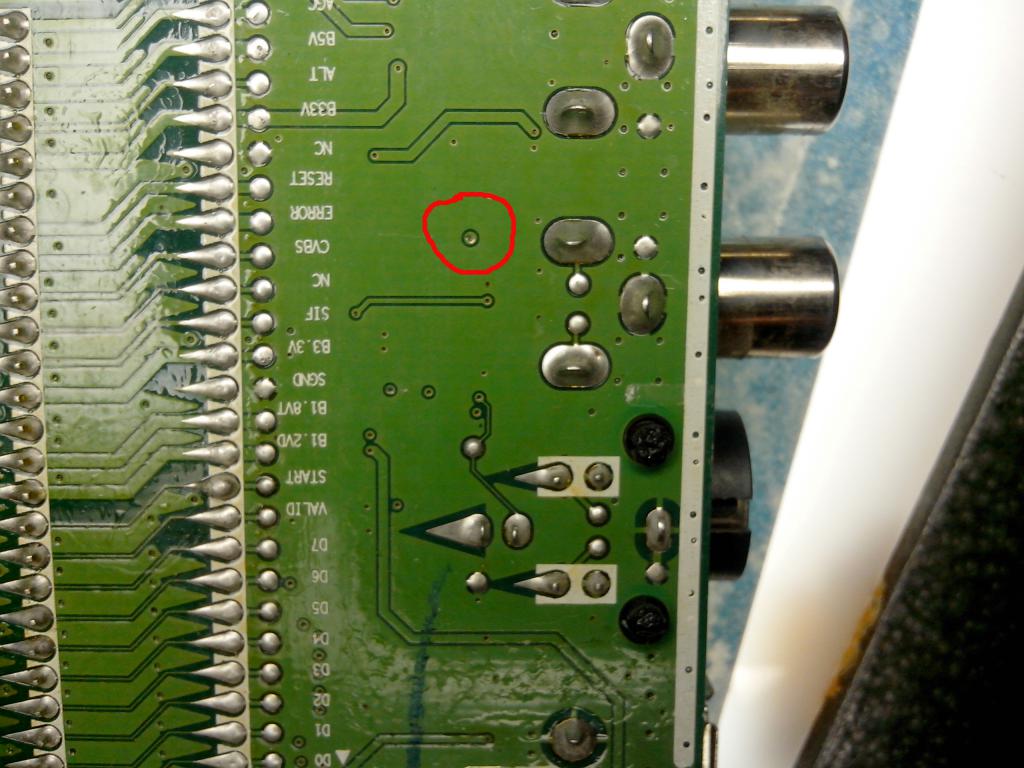

et de l'autre cotes de la carte



Sur la premiere photo j'ai d'abord coupé la piste en la borne 3 de IC 5003 de la capa C5101 mais L'IC etait tjs aliment alors j'ai coupé la piste entre la borne 3 de l'IC5003 et le passage de l'autre cotes de la carte (coupure de piste entre la borne 2 et  3 de l'IC5003) et là l'IC n'etait plus alimenté donc l'alim de l'IC vient par ce passage  mais je ne vois pas ou celà abouti.

jp
