MessagePosté le: Dim 31 Aoû - 22:53 (2014)    Sujet du message: [Résolu] Pb LCD Samsung LCD LE52A568P3MXZF Répondre en citant

Revue du message précédent :

Non pas forcément au même endroit, donc faut relever les tensions méthodiquement et tout noter.

Tous les chiffres des IC ne sont pas utiles pour les datasheet, la seconde partie des chiffres c'est pour le lot de fabrication.
Exemple :
1117 = 11-17 = LM1117, tu trouveras la datasheet aisément. La tension de sortie se règle avec un jeu de 2 résistances qui forment un pont de tension.

T-Con = Converter, pour transformer la liaison série de l'image video en multiplexage ligne/colonne sur la dalle.
Revenir en haut
Publicité






MessagePosté le: Dim 31 Aoû - 22:53 (2014)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
jpchateau
Débutant
Débutant

Hors ligne

Inscrit le: 26 Aoû 2014
Messages: 76
Masculin

MessagePosté le: Mar 2 Sep - 16:51 (2014)    Sujet du message: [Résolu] Pb LCD Samsung LCD LE52A568P3MXZF Répondre en citant

P { margin-bottom: 0.21cm; }
Bonjour
Alors voici les résultats


Selon les indications suivantes borne 1=1 borne 2=2 etc... NC= Non connecté
IC1001 1=12,9V 2=NC 3=1,27V 4=0V
IC1002 1=0V 2=NC 3=3,2V 4=1,77V
IC1003 1=0V 2=NC 3=5V 4=3,3V
IC1005 1=0V 2=NC 3=5V 4=3,3V
IC1006 1=0,59V 2=NC 3=3,3V 4=1,8V
IC5005 1=0V 2=0,002V 3=0,405V 4=0,002V
IC5003 1=0,3V 2=NC 3=1,28V 4=0,418V


IC du T-con réf AK 17 18 Y837
1=2,608V 2=NC 3=3,323V 4=1,854V


selon les bornes données par la pluspart des reg borne 1=Adj/Gnd borne 2= out 3=in et 4=Vout


Dans ce cas la est ce normal que IC 1001 n'est pas de valeur de sortie ?


Est ce normal d'avoir de si petites valeurs pour IC 5005?

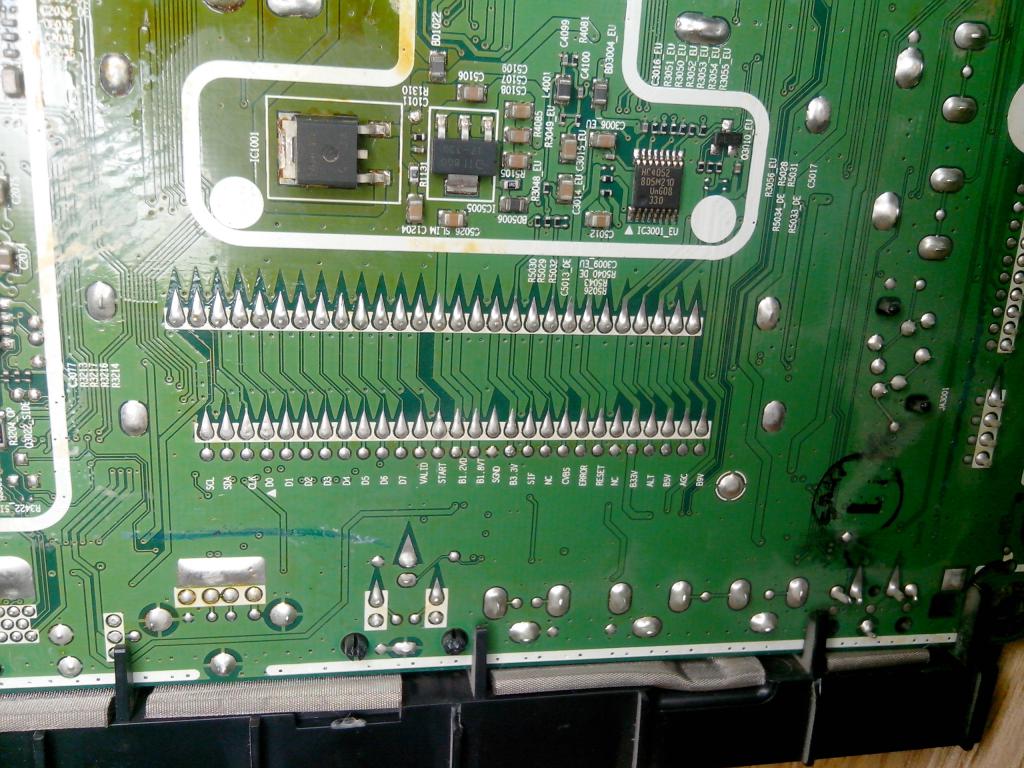

Je n'est testé que les régulateur à 4 pattes comme du les photos.




Merci pour votre aide

jp


Revenir en haut
jpchateau
Débutant
Débutant

Hors ligne

Inscrit le: 26 Aoû 2014
Messages: 76
Masculin

MessagePosté le: Mar 2 Sep - 17:11 (2014)    Sujet du message: [Résolu] Pb LCD Samsung LCD LE52A568P3MXZF Répondre en citant

P { margin-bottom: 0.21cm; }
Bonjour
Alors voici les résultats


Selon les indications suivantes borne 1=1 borne 2=2 etc... NC= Non connecté
IC1001 1=12,9V 2=NC 3=1,27V 4=0V
IC1002 1=0V 2=NC 3=3,2V 4=1,77V
IC1003 1=0V 2=NC 3=5V 4=3,3V
IC1005 1=0V 2=NC 3=5V 4=3,3V
IC1006 1=0,59V 2=NC 3=3,3V 4=1,8V
IC5005 1=0V 2=0,002V 3=0,405V 4=0,002V
IC5003 1=0,3V 2=NC 3=1,28V 4=0,418V


IC du T-con réf AK 17 18 Y837
1=2,608V 2=NC 3=3,323V 4=1,854V


si mes reg possèdent les mêmes bornes que la plus part des reg soit Borne 1=ADJ/Gnd 2=out 3=In = Vout


alors est ce normal d'avoir 0V pour IC 1001 en sortie?
et est ce normal d'avoir de si petites valeurs pour IC5005?


Merci pour votre aide


Revenir en haut
Bob Bimon
Régulier
Régulier

Hors ligne

Inscrit le: 29 Oct 2010
Messages: 264

MessagePosté le: Mar 2 Sep - 18:09 (2014)    Sujet du message: [Résolu] Pb LCD Samsung LCD LE52A568P3MXZF Répondre en citant

IL y a un problème sur IC1001, 5003 et 5005.

La sortie de 5005 étant la conséquent de 5003 (qui donne 0.4V donc insuffisant).

1001 et 5003 ayant une tension de 1.27V anormale, insuffisante pour produire une autre tension, il n'en existe pas en dessous de 1.2V.

Il faudrait remonter à la source des broches N°3 de 1001 et 5003 pour voir pourquoi ça produit cette tension.

Faut que je vois la datasheet.


Dernière édition par Bob Bimon le Mar 2 Sep - 22:21 (2014); édité 1 fois
Revenir en haut
Bob Bimon
Régulier
Régulier

Hors ligne

Inscrit le: 29 Oct 2010
Messages: 264

MessagePosté le: Mar 2 Sep - 22:21 (2014)    Sujet du message: [Résolu] Pb LCD Samsung LCD LE52A568P3MXZF Répondre en citant

Bizarre, ton IC1001 n'est censé avoir que 3 pattes (le radiateur est à la broche 2) :
http://doc.chipfind.ru/pdf/tsc/ts78m09a.pdf

Le 78M09A est un régulateur 9V.
S'il a 12V en entrée sur la brcohe 1, que la broche 2 = broche 4 = 0V (Ground pour la référence du régulateur), et que la sortie fait 1.27V, il est mort !
Y aplus qu'à le changer.
Et les 2 autres régulateurs 5003 et 5005 suivront correctement une fois le 9V revenu.


Revenir en haut
jpchateau
Débutant
Débutant

Hors ligne

Inscrit le: 26 Aoû 2014
Messages: 76
Masculin

MessagePosté le: Mar 2 Sep - 22:53 (2014)    Sujet du message: [Résolu] Pb LCD Samsung LCD LE52A568P3MXZF Répondre en citant

j'ai commencé a remonté la piste mais dur dur par contre j'ai un élément supplémentaire

A l'endroit ou le tuner est soudé il y a des indications



il y a B9V sur lequel je trouve 1,27V qui doit être la conséquence de IC1001 défectueux

Donc si j'ai bien compris ce régulateur d'après la doc son entrée en borne 1=12V borne2=4=GND et la sortie borne 3 ou je devrais avoir la tension de 9V.

J'ai refait une mesure de IC1001 et je te confirme bien que borne 1=12V borne 2=non connecté mais comme= borne 4=0V donc GND et borne 3= 1,27V
Je vais donc remplacer ce composant
je te tiens au jus
merci jp


Revenir en haut
Bob Bimon
Régulier
Régulier

Hors ligne

Inscrit le: 29 Oct 2010
Messages: 264

MessagePosté le: Ven 5 Sep - 18:41 (2014)    Sujet du message: [Résolu] Pb LCD Samsung LCD LE52A568P3MXZF Répondre en citant

Oui change ce régulateur. Smile

Attention, faudra un gros fer pour dessouder le radiateur !


Revenir en haut
jpchateau
Débutant
Débutant

Hors ligne

Inscrit le: 26 Aoû 2014
Messages: 76
Masculin

MessagePosté le: Sam 6 Sep - 21:26 (2014)    Sujet du message: [Résolu] Pb LCD Samsung LCD LE52A568P3MXZF Répondre en citant

en effet Bob

Super galère pour viré ce régulateur, j'ai  fini par le casser il ne me reste plus que le radiateur sur la carte, étant donné que les fournisseur autour de chez moi n'ont pas de 78M09A de type TO-252 mais que du To-250, je pense souder un TO-250 directement sur le reste du radiateur, que penses tu de cette solution ? surtout que j'ai un peu de place entre la carte et l'écran.

Normalement lundi je devrai en avoir un, je croise les doigts pour que ce soit ça !

A+ jp


Revenir en haut
Bob Bimon
Régulier
Régulier

Hors ligne

Inscrit le: 29 Oct 2010
Messages: 264

MessagePosté le: Sam 6 Sep - 21:33 (2014)    Sujet du message: [Résolu] Pb LCD Samsung LCD LE52A568P3MXZF Répondre en citant

Le fer n'était pas assez puissant ?

Revenir en haut
jpchateau
Débutant
Débutant

Hors ligne

Inscrit le: 26 Aoû 2014
Messages: 76
Masculin

MessagePosté le: Sam 6 Sep - 21:41 (2014)    Sujet du message: [Résolu] Pb LCD Samsung LCD LE52A568P3MXZF Répondre en citant

Pourtant j'ai utilisé un fer qui montait à 450°c

maintenant j'ai un gros fer pour dessouder les charbons des démarreurs c'est peut être ce type de Fer que tu fais allusion ?
jp


Revenir en haut
Bob Bimon
Régulier
Régulier

Hors ligne

Inscrit le: 29 Oct 2010
Messages: 264

MessagePosté le: Sam 6 Sep - 21:42 (2014)    Sujet du message: [Résolu] Pb LCD Samsung LCD LE52A568P3MXZF Répondre en citant

TO-250 n'existe pas comme format, il doit y avoir une faute de frappe...
Seul TO-252


Revenir en haut
Bob Bimon
Régulier
Régulier

Hors ligne

Inscrit le: 29 Oct 2010
Messages: 264

MessagePosté le: Sam 6 Sep - 21:44 (2014)    Sujet du message: [Résolu] Pb LCD Samsung LCD LE52A568P3MXZF Répondre en citant

Vu la taille du plan de masse, c'est surtout une question de puissance, plus que de température.
Au moins 50W. Dans ton cas, je pense 70-100W


Revenir en haut
Bob Bimon
Régulier
Régulier

Hors ligne

Inscrit le: 29 Oct 2010
Messages: 264

MessagePosté le: Sam 6 Sep - 21:45 (2014)    Sujet du message: [Résolu] Pb LCD Samsung LCD LE52A568P3MXZF Répondre en citant

Ca va être dur de rester dans le plan  pour les 2 broches si tu soudes par dessus le radiateur d'origine.
J'essaierais de virer le vieux avec un fer costaud.


Revenir en haut
jpchateau
Débutant
Débutant

Hors ligne

Inscrit le: 26 Aoû 2014
Messages: 76
Masculin

MessagePosté le: Sam 6 Sep - 21:58 (2014)    Sujet du message: [Résolu] Pb LCD Samsung LCD LE52A568P3MXZF Répondre en citant

ok je vais essayer par contre j'ai énormément de mal à trouver le 78M09A en DPAK ou To-252 et j'ai peur que le To-250 n'est pas l'entraxe suffisant pour souder les pattes.

jp


Revenir en haut
Bob Bimon
Régulier
Régulier

Hors ligne

Inscrit le: 29 Oct 2010
Messages: 264

MessagePosté le: Sam 6 Sep - 22:18 (2014)    Sujet du message: [Résolu] Pb LCD Samsung LCD LE52A568P3MXZF Répondre en citant

Mais je ne trouve pas de format TO-250...

http://alltransistors.com/fr/korp_tran.php

DPAK = TO252


Revenir en haut
Bob Bimon
Régulier
Régulier

Hors ligne

Inscrit le: 29 Oct 2010
Messages: 264

MessagePosté le: Sam 6 Sep - 22:38 (2014)    Sujet du message: [Résolu] Pb LCD Samsung LCD LE52A568P3MXZF Répondre en citant

Ah, j'ai compris, tu confonds TO220 et TO250....

La version TO220 tu peux toujours lui tordre les pattes....

le TO252 existe sur Ebay, mais en provenance de Chine :
http://www.ebay.fr/sch/i.html?_odkw=7809A to252&_from=R40&_osacat=0…


Revenir en haut
