[Résolu] URGENT platine commande lit médicalisé DUOMAT 8
Aller à la page: 1, 2  >


Poster un nouveau sujet   Répondre au sujet    Teleservice Forum Dépannage Electronique Index du Forum -> Depannage BRUN Hifi Pc etc ... -> Depannage Electronique Divers
Sujet précédent :: Sujet suivant
Auteur Message
YO MAN
Apprenti
Apprenti

Hors ligne

Inscrit le: 28 Déc 2013
Messages: 106
Localisation: 25
Masculin Lion (24juil-23aoû)

MessagePosté le: Sam 26 Juil - 10:54 (2014)    Sujet du message: [Résolu] URGENT platine commande lit médicalisé DUOMAT 8 Répondre en citant

Bonjour,

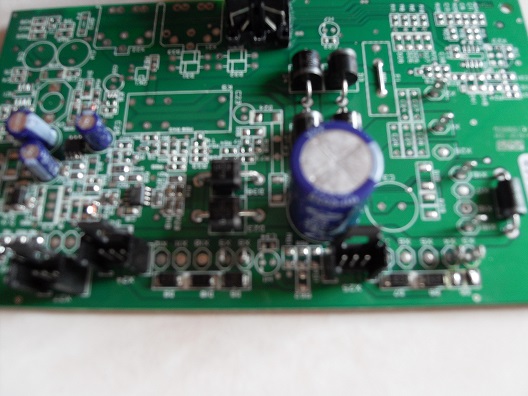

je recherche le composant en photo ,apparemment c' est une diode (PJ8N9 CR)elle est en parallèle sur le moteur, je ne trouve rien concernant cette diode.

j' ai mesuré la diode du moteur qui marche celle en photo mais je trouve aucune mesure en test diode ou ohmmètre, de plus pas de barre sur la diode pour signaler la cathode.
j' ai donc essayer de retirer la diode en court-circuit sur l' autre moteur, sa marche nickel maintenant, mais je voudrais savoir à quoi elle sert? protection ou anti-parasite
Quelqu'un pourrait-il me dire si il faut mettre un équivalent de cette diode ou si je peut laisser comme sa .
merci



Dernière édition par YO MAN le Jeu 21 Aoû - 18:42 (2014); édité 1 fois
Revenir en haut
Publicité






MessagePosté le: Sam 26 Juil - 10:54 (2014)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
duvdu
Professionnel
Professionnel

Hors ligne

Inscrit le: 25 Déc 2007
Messages: 3 646
Localisation: planète terre
Masculin Poissons (20fev-20mar)

MessagePosté le: Sam 26 Juil - 13:38 (2014)    Sujet du message: [Résolu] URGENT platine commande lit médicalisé DUOMAT 8 Répondre en citant

Bonjour


Il s'agit d'une "diode de roue libre moteur" .
Cette diode est indispensable dans ce type de montage classique pour supprimer le courant de retour induit par le moteur et qui peut ,si non présente ,détruire le circuit de commande de votre moteur.
Il doit forcément y avoir un repère de cathode.


Cdt duvdu
_________________
ce site va fermer!merci de vous connecter sur le nouveau site:
http://www.depanntout.com/portal.php


Revenir en haut
Visiter le site web du posteur
YO MAN
Apprenti
Apprenti

Hors ligne

Inscrit le: 28 Déc 2013
Messages: 106
Localisation: 25
Masculin Lion (24juil-23aoû)

MessagePosté le: Sam 26 Juil - 15:20 (2014)    Sujet du message: [Résolu] URGENT platine commande lit médicalisé DUOMAT 8 Répondre en citant

non pas de barre de cathode et la diode qui est bonne n' affiche rien au multimètre dans les 2 sens.

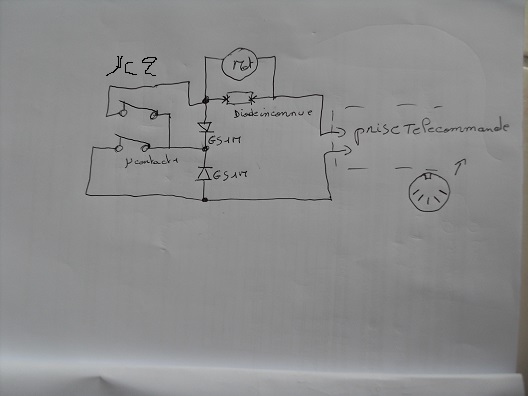

Le moteur tourne dans les 2 sens je met le schéma, avec une simple diode de roue libre sa marche que pour un sens non



Revenir en haut
YO MAN
Apprenti
Apprenti

Hors ligne

Inscrit le: 28 Déc 2013
Messages: 106
Localisation: 25
Masculin Lion (24juil-23aoû)

MessagePosté le: Sam 26 Juil - 15:25 (2014)    Sujet du message: [Résolu] URGENT platine commande lit médicalisé DUOMAT 8 Répondre en citant

merci duvdu,
 je précise que sous la diode que j' ai retirée il y a le dessin d' un rectangle séparé par un trait au milieu, peut être une double diode? Question


Revenir en haut
duvdu
Professionnel
Professionnel

Hors ligne

Inscrit le: 25 Déc 2007
Messages: 3 646
Localisation: planète terre
Masculin Poissons (20fev-20mar)

MessagePosté le: Dim 27 Juil - 10:04 (2014)    Sujet du message: [Résolu] URGENT platine commande lit médicalisé DUOMAT 8 Répondre en citant

Bonjour
Donc dans votre montage ,il y a 2 diodes de roue libre.
Cdt. Duvdu
_________________
ce site va fermer!merci de vous connecter sur le nouveau site:
http://www.depanntout.com/portal.php


Revenir en haut
Visiter le site web du posteur
YO MAN
Apprenti
Apprenti

Hors ligne

Inscrit le: 28 Déc 2013
Messages: 106
Localisation: 25
Masculin Lion (24juil-23aoû)

MessagePosté le: Dim 27 Juil - 10:56 (2014)    Sujet du message: [Résolu] URGENT platine commande lit médicalisé DUOMAT 8 Répondre en citant

slt,
je ne sais pas,mais à quoi sert celle en parallèle sur le moteur


Revenir en haut
AUDIOVALVE
Amateur
Amateur

Hors ligne

Inscrit le: 24 Juil 2008
Messages: 396
Localisation: 92
Masculin

MessagePosté le: Dim 27 Juil - 11:02 (2014)    Sujet du message: [Résolu] URGENT platine commande lit médicalisé DUOMAT 8 Répondre en citant

à éviter la surtension à la coupure (charge inductive) qui, sinon , irait flinguer le dispositif de commande
(mos de puissance , probablement)

comme le moteur doit tourner dans les deux sens , ça n'est pas une diode , mais un TRANSIL :

http://fr.wikipedia.org/wiki/Diode_Transil
_________________
"il y a trois sortes de mensonges: les mensonges,les sacrés mensonges et les statistiques" (Marc Twain)


Revenir en haut
YO MAN
Apprenti
Apprenti

Hors ligne

Inscrit le: 28 Déc 2013
Messages: 106
Localisation: 25
Masculin Lion (24juil-23aoû)

MessagePosté le: Dim 27 Juil - 11:45 (2014)    Sujet du message: [Résolu] URGENT platine commande lit médicalisé DUOMAT 8 Répondre en citant

Okay merci audiovalve,
bidirectionnel pour le transil ?
caractéristique moteur continu 24v
Force de déplacement : 4500 N max. de chaque côté (pour des raisons de sécurité
aucune force de traction)
Vitesse : max. 6,5 mm/s *
pourrais- tu me donner une référence de composant que je pourrait mettre?
Cdlt


Revenir en haut
YO MAN
Apprenti
Apprenti

Hors ligne

Inscrit le: 28 Déc 2013
Messages: 106
Localisation: 25
Masculin Lion (24juil-23aoû)

MessagePosté le: Dim 27 Juil - 11:46 (2014)    Sujet du message: [Résolu] URGENT platine commande lit médicalisé DUOMAT 8 Répondre en citant

il y a aucun mos de puissance

Revenir en haut
YO MAN
Apprenti
Apprenti

Hors ligne

Inscrit le: 28 Déc 2013
Messages: 106
Localisation: 25
Masculin Lion (24juil-23aoû)

MessagePosté le: Dim 27 Juil - 11:53 (2014)    Sujet du message: [Résolu] URGENT platine commande lit médicalisé DUOMAT 8 Répondre en citant

http://fr.farnell.com/stmicroelectronics/smaj24ca-tr/transil-400w-24v-bidir…
sa irait sa?


Revenir en haut
YO MAN
Apprenti
Apprenti

Hors ligne

Inscrit le: 28 Déc 2013
Messages: 106
Localisation: 25
Masculin Lion (24juil-23aoû)

MessagePosté le: Dim 3 Aoû - 11:28 (2014)    Sujet du message: [Résolu] URGENT platine commande lit médicalisé DUOMAT 8 Répondre en citant

Question une comfirmation svp

Revenir en haut
AUDIOVALVE
Amateur
Amateur

Hors ligne

Inscrit le: 24 Juil 2008
Messages: 396
Localisation: 92
Masculin

MessagePosté le: Mar 5 Aoû - 10:48 (2014)    Sujet du message: [Résolu] URGENT platine commande lit médicalisé DUOMAT 8 Répondre en citant

beaucoup trop basse , elle va se déclencher à la tension d'alim.


il faut un modèle dans les 50V mini

au besoin , mesure une qui marche
_________________
"il y a trois sortes de mensonges: les mensonges,les sacrés mensonges et les statistiques" (Marc Twain)


Revenir en haut
JPAT
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 20 Juin 2012
Messages: 1 919
Localisation: Bordeaux
Masculin Lion (24juil-23aoû)

MessagePosté le: Mar 5 Aoû - 12:40 (2014)    Sujet du message: [Résolu] URGENT platine commande lit médicalisé DUOMAT 8 Répondre en citant

Le conseil d'Audiovalve me parait tout à fait bon! Okay

Reste à en trouver une à la bonne tension....
Voir chez RS en recherchant "diodes TVS", il y en a qui doivent faire l'affaire.

Mais s'il n'y a pas de systeme de variation de vitesse sur le moteur et que la commande se fait direct sur l'alim 24V via des relais, je ne vois pas trop le risque à la supprimer....


Revenir en haut
YO MAN
Apprenti
Apprenti

Hors ligne

Inscrit le: 28 Déc 2013
Messages: 106
Localisation: 25
Masculin Lion (24juil-23aoû)

MessagePosté le: Mar 5 Aoû - 15:17 (2014)    Sujet du message: [Résolu] URGENT platine commande lit médicalisé DUOMAT 8 Répondre en citant

merci ,je pense que celle là irait?
http://fr.farnell.com/stmicroelectronics/sm4t56cay/diode-tvs-400w-56-1v-sma…


Revenir en haut
JPAT
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 20 Juin 2012
Messages: 1 919
Localisation: Bordeaux
Masculin Lion (24juil-23aoû)

MessagePosté le: Mar 5 Aoû - 15:44 (2014)    Sujet du message: [Résolu] URGENT platine commande lit médicalisé DUOMAT 8 Répondre en citant

ça devrait le faire! Okay
