[Résolu] datasheet ou equivalent diode pj8n9



Poster un nouveau sujet   Répondre au sujet    Teleservice Forum Dépannage Electronique Index du Forum -> DEMANDE DE SCHEMA TECHNIQUE -> Demande de DATASHEET
Sujet précédent :: Sujet suivant
Auteur Message
YO MAN
Apprenti
Apprenti

Hors ligne

Inscrit le: 28 Déc 2013
Messages: 106
Localisation: 25
Masculin Lion (24juil-23aoû)

MessagePosté le: Jeu 24 Juil - 21:44 (2014)    Sujet du message: [Résolu] datasheet ou equivalent diode pj8n9 Répondre en citant

Bonjour,

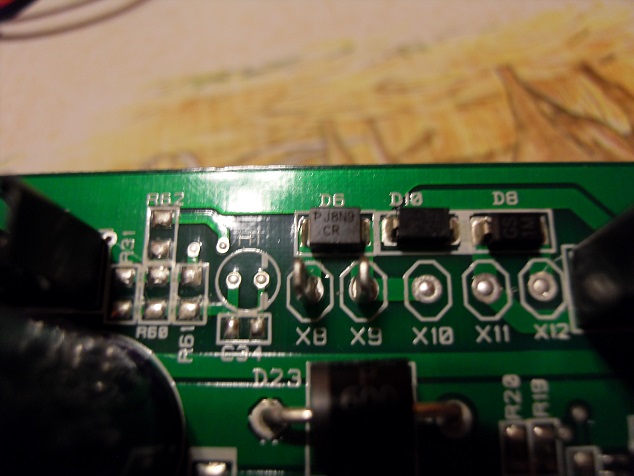

je recherche la référence de cette diode PJ 8N9 OU un équivalent
Pour info au borne de cette diode en X8 X9 un moteur 24v
Merci


Dernière édition par YO MAN le Dim 8 Fév - 11:38 (2015); édité 3 fois
Revenir en haut
Publicité






MessagePosté le: Jeu 24 Juil - 21:44 (2014)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
pappyserge
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 02 Oct 2007
Messages: 2 715
Localisation: Paris
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Dim 8 Fév - 10:53 (2015)    Sujet du message: [Résolu] datasheet ou equivalent diode pj8n9 Répondre en citant

Bonjour Yo Man
J'ai vu un gars qui a un problème sur un PC Acer Aspire 5738.
Il a une diode PJ8N9 emplacement D14 sur la carte mère, juste après le connecteur. Cette diode est HS
---
Je te met la capture d'image.

---
Voici la traduction Google

---
Comme j'ai la plus part des schémas de PC portable, je regarde cette fameuse D14

Je me retrouve avec une diode nommée: P6SBMJ24APT-GP, mais je doute!!!!
---
Je m’aperçois que la carte mère de ce PC est une JV50-MV

---
Je regarde dans mon stock! J'ai une c-mère neuve JV50-MV, je regarde l'emplacment D14 et la
diode est notée: PJ8N9.
Donc c'est du sur, la diode est une: P6SBMJ24APT-GP.
---
A toi de trouver le reste, voila le DATA avec la liste de ces diodes
http://cjoint.com/?EBilgv5fW5N

_________________
http://www.depanntout.com/portal.php


Revenir en haut
Visiter le site web du posteur
YO MAN
Apprenti
Apprenti

Hors ligne

Inscrit le: 28 Déc 2013
Messages: 106
Localisation: 25
Masculin Lion (24juil-23aoû)

MessagePosté le: Dim 8 Fév - 11:34 (2015)    Sujet du message: [Résolu] datasheet ou equivalent diode pj8n9 Répondre en citant

merci papyserge,
mais j' ai résolu mon problème, j'avais crée un autre post

URGENT platine commande lit médicalisé DUOMAT 8
moi je pense que c' est un transil, ta référence me parait perplexe,ma diode était en parallèle sur un moteur 24v
j' ai monté une diode SM4T56CAY - DIODE TVS 400W 56.1V SMA





Revenir en haut
pappyserge
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 02 Oct 2007
Messages: 2 715
Localisation: Paris
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Lun 9 Fév - 08:40 (2015)    Sujet du message: [Résolu] datasheet ou equivalent diode pj8n9 Répondre en citant

Bonjour Yo Man
Oui, c'est bien ça.
La P6SBMJ est une transil de 600w/ de 6,8v à 200v
Je t'ai donné en exemple celle d'une carte mère PC en 24v. Mais c'était surtout pour les caractéristiques exactes
de cette diode à suppression de courant. Quand tu as fais le tracé de ton circuit, tu as bien défini quel
voltage mettre entre 6,8 et 200.
_________________
http://www.depanntout.com/portal.php


Revenir en haut
Visiter le site web du posteur
YO MAN
Apprenti
Apprenti

Hors ligne

Inscrit le: 28 Déc 2013
Messages: 106
Localisation: 25
Masculin Lion (24juil-23aoû)

MessagePosté le: Lun 9 Fév - 17:23 (2015)    Sujet du message: [Résolu] datasheet ou equivalent diode pj8n9 Répondre en citant

il me fallait une tension supérieure à 24v pour que sa déclenche pas à la tension d'alim ,mais je sais pas si c'est exactement les mêmes caractéristiques que la  PJ8N9. Mr. Green

Revenir en haut
YO MAN
Apprenti
Apprenti

Hors ligne

Inscrit le: 28 Déc 2013
Messages: 106
Localisation: 25
Masculin Lion (24juil-23aoû)

MessagePosté le: Lun 9 Fév - 17:31 (2015)    Sujet du message: [Résolu] datasheet ou equivalent diode pj8n9 Répondre en citant

si ta schema d' un ASUS PORTABLE X52JB-SX135V sa m' intéresse,merci

Revenir en haut
pappyserge
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 02 Oct 2007
Messages: 2 715
Localisation: Paris
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Lun 9 Fév - 18:56 (2015)    Sujet du message: [Résolu] datasheet ou equivalent diode pj8n9 Répondre en citant

Bonjour Yo man
Si c'est obligatoirement les mêmes caractéristiques. Une PJ8N9 reste une PJ8N9.
C'est ce qui est noté sur mac-mère, et sur le schéma c'est noté  P6SBMJ24APT.
Pour toi, il suffisait de prendre celle au bon voltage entre P6SBMJ6.8APT et P6SBMJ200APT comme sur le tableau.
_________________
http://www.depanntout.com/portal.php


Revenir en haut
Visiter le site web du posteur
pappyserge
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 02 Oct 2007
Messages: 2 715
Localisation: Paris
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Lun 9 Fév - 19:13 (2015)    Sujet du message: [Résolu] datasheet ou equivalent diode pj8n9 Répondre en citant

RE-Yo Man
Le schéma Asus x52JB pour un Compal 7322P
http://www.mediafire.com/download/13w7pon1yud8p7o/Asus X52-X53_B_J_JP_U Com…
_________________
http://www.depanntout.com/portal.php


Revenir en haut
Visiter le site web du posteur
YO MAN
Apprenti
Apprenti

Hors ligne

Inscrit le: 28 Déc 2013
Messages: 106
Localisation: 25
Masculin Lion (24juil-23aoû)

MessagePosté le: Lun 9 Fév - 19:49 (2015)    Sujet du message: [Résolu] datasheet ou equivalent diode pj8n9 Répondre en citant

ok encore merci pour le schéma sympa Okay
