Help PS42C96HD
Aller à la page: 1, 2  >


Poster un nouveau sujet   Répondre au sujet    Teleservice Forum Dépannage Electronique Index du Forum -> Depannage Television -> Plasma -> SAMSUNG
Sujet précédent :: Sujet suivant
Auteur Message
boubou89
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 24 Mar 2014
Messages: 14
Localisation: Isere
Masculin Poissons (20fev-20mar)

MessagePosté le: Lun 24 Mar - 20:24 (2014)    Sujet du message: Help PS42C96HD Répondre en citant

Bonjour ,

je demande votre aide concernant le démarrage de cet appareil

Model : PS-42C96HD
Model Code : PS-42C96HDX/XEC
Type N° CA42C9

Symptômes : A la connexion au secteur , le voyant central ( bouton possoire ) s'allume fixe pendant plusieurs secondes puis clignote 4 fois puis plus rien

Releves :

Sur la carte Alim :
Connecteur qui vas vers la X-Main ( CN809 )
-VS : 205V
-VS:205V
-RTN : NC
-RTN : 0V
-VG : 14.93V

Connecteur qui vas vers la X-Main ( CN808 )
-D5.3V : 5.32V ( NC )
-RTN : 0v
-VA : 63.1V

Connecteur qui va vers la Y-Main ( CN810 )
-VS : 205V
-VS: 205V
-RTN : NC
-RTN : 0V
-RTN : 0V
-VG: 14.93V

Tension sur carte X-main : Ve:97V

Tension sur la carte Y-Main  Vscan: -191.6V et Vsch: -58.8V

Aucune capa gonflé sur les cartes

Les tensions ont l'air bonne , aucun démarrage
Débranché successivement toutes les cartes les unes aprés les autres : idem

merci de votre aide





Revenir en haut
Publicité






MessagePosté le: Lun 24 Mar - 20:24 (2014)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
boubou89
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 24 Mar 2014
Messages: 14
Localisation: Isere
Masculin Poissons (20fev-20mar)

MessagePosté le: Mer 26 Mar - 04:39 (2014)    Sujet du message: Help PS42C96HD Répondre en citant

Bonjour,

voici d'autres tensions relevées :
Sur le connecteur CN807 sur la carte alimentation:
-STD5V : 5.10
-VS_ON : 3.318
-NC
-PS_ON : 0.541
-RTN: 0
-D5.3V : 5.28
-RTN: 0
-RTN: 0
-D5.3V : 5.28
-D5.3V : 5.28


Tension relevés sur les différents points test de la carte Alim :
-D5.3V : 5.29
-STD5V : 5.11
-12V : 12.2
-Vg : 14.93
-Vs: 205
-Va : 63.2
-18V: 18.07

Quelqu'un peut il me guider pour déterminer la quelle carte est éventuellement en défaut : test à faire...
Visuellement aucunes traces suspect sur les cartes.
La dalle est bonne , car l'écran s'allume quelques secondes avant de s'éteindre.

Merci de votre aide


Revenir en haut
boubou89
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 24 Mar 2014
Messages: 14
Localisation: Isere
Masculin Poissons (20fev-20mar)

MessagePosté le: Jeu 27 Mar - 19:55 (2014)    Sujet du message: Help PS42C96HD Répondre en citant

J'ai branché une lampe de 60W entre la masse et Vs : elle s'éclaire normalement
que peut-on en deduire ?


Revenir en haut
JPAT
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 20 Juin 2012
Messages: 1 919
Localisation: Bordeaux
Masculin Lion (24juil-23aoû)

MessagePosté le: Ven 28 Mar - 09:13 (2014)    Sujet du message: Help PS42C96HD Répondre en citant

Si VS est présent c'est que l'alim est très probablement ok.
De plus les autres tensions d'alim sont bonnes.

Les tensions restent présentes une fois que l'écan s'éteind après les quelques seondes d'allumage du début ou alors l'alim se coupe?

Je pense qu'il faut regarder coté Ymain si toutes les alim sont présentes sur la carte car il y a des alim secondaires générés directement sur la carte je crois....
Verifier aussi les micro fusibles de la carte.

C'est pas la peine de me demander où, je ne connais pas ce modele.....

En regardant quelques post plus bas tu aurais trouvé des infos interessantes....
http://www.teleservice-depannage.com/t17066-Samsung-PS-42C96HD.htm


Revenir en haut
boubou89
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 24 Mar 2014
Messages: 14
Localisation: Isere
Masculin Poissons (20fev-20mar)

MessagePosté le: Ven 28 Mar - 19:51 (2014)    Sujet du message: Help PS42C96HD Répondre en citant

Bonjour et merci de la réponse.

La séquence d'allumage est la suivante :
-je met la prise
-La led bleu du bouton marche/arrêt s'allume
-L'écran s'éclaire correctement quelques secondes puis clignote puis devient noir
-ensuite la Led du bouton marche/arrêt glignote pendant un moment puis s'arrete

Peut importe la ou les cartes que je débranche , la séquence est la meme ( concernant le bouton Marche/arret ).
J'ai regardé plusieurs post ( et notamment celui que tu me préconise ) , le regulateur 15v est ok

Je pense que cela vient de la carte Logic Main référencé PCB Lj41-05136A / PBA Lj92-01496A : celle-ci s'allume pendant la phase d'allumage puis s'éteint.

Sur cette carte , il y a 2 séries de connecteurs libre à shunter ( avec cavalier informatique ).CN2014 et CN2023

Serait possible de les utiliser l'un ou l'autre pour visualiser une mire interne ????


Revenir en haut
boubou89
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 24 Mar 2014
Messages: 14
Localisation: Isere
Masculin Poissons (20fev-20mar)

MessagePosté le: Ven 28 Mar - 19:54 (2014)    Sujet du message: Help PS42C96HD Répondre en citant

voici une photo de la carte Logic Board ( qui se trouve en dessous de la carte Main Board )

Revenir en haut
JPAT
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 20 Juin 2012
Messages: 1 919
Localisation: Bordeaux
Masculin Lion (24juil-23aoû)

MessagePosté le: Ven 28 Mar - 19:59 (2014)    Sujet du message: Help PS42C96HD Répondre en citant

Les tensions restent présentes une fois que l'écan s'éteind après les quelques seondes d'allumage du début ou alors l'alim se coupe?

Revenir en haut
boubou89
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 24 Mar 2014
Messages: 14
Localisation: Isere
Masculin Poissons (20fev-20mar)

MessagePosté le: Ven 28 Mar - 20:01 (2014)    Sujet du message: Help PS42C96HD Répondre en citant

Les tensions restent !

Revenir en haut
boubou89
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 24 Mar 2014
Messages: 14
Localisation: Isere
Masculin Poissons (20fev-20mar)

MessagePosté le: Ven 28 Mar - 20:06 (2014)    Sujet du message: Help PS42C96HD Répondre en citant

voici la structure du téléviseur


Revenir en haut
boubou89
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 24 Mar 2014
Messages: 14
Localisation: Isere
Masculin Poissons (20fev-20mar)

MessagePosté le: Ven 28 Mar - 20:07 (2014)    Sujet du message: Help PS42C96HD Répondre en citant



Revenir en haut
boubou89
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 24 Mar 2014
Messages: 14
Localisation: Isere
Masculin Poissons (20fev-20mar)

MessagePosté le: Ven 28 Mar - 20:11 (2014)    Sujet du message: Help PS42C96HD Répondre en citant

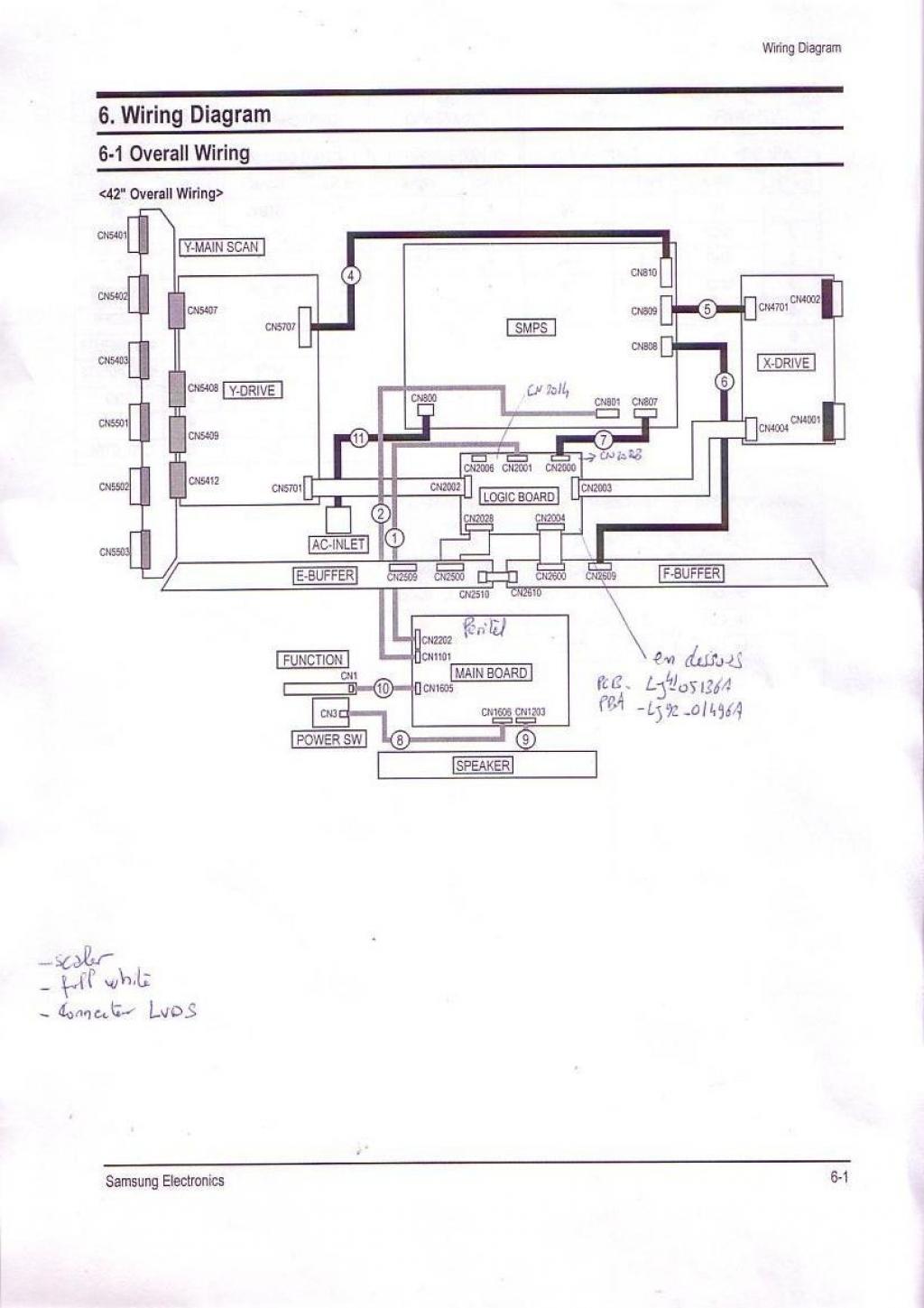

nouvel essai pour la structure



Revenir en haut
boubou89
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 24 Mar 2014
Messages: 14
Localisation: Isere
Masculin Poissons (20fev-20mar)

MessagePosté le: Ven 28 Mar - 20:12 (2014)    Sujet du message: Help PS42C96HD Répondre en citant

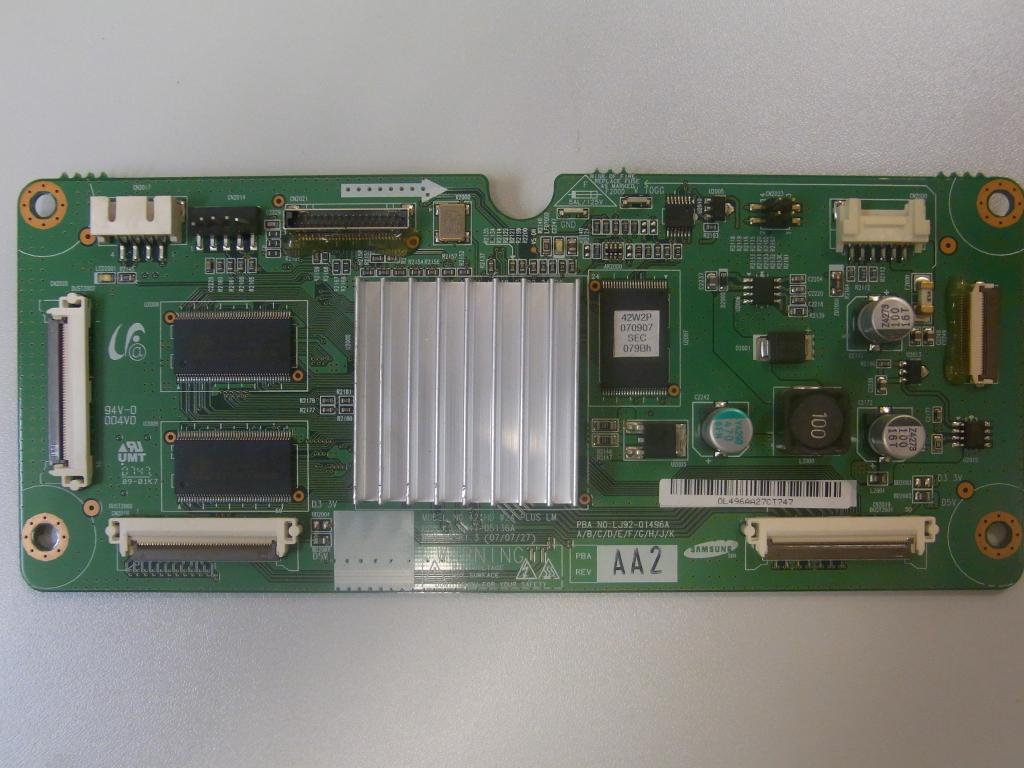

Voici pour la carte Logic Main



Revenir en haut
JPAT
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 20 Juin 2012
Messages: 1 919
Localisation: Bordeaux
Masculin Lion (24juil-23aoû)

MessagePosté le: Ven 28 Mar - 20:44 (2014)    Sujet du message: Help PS42C96HD Répondre en citant

Il y a une led en bas à droite de Ymain?
Si oui, elle est allumée ou eteinte?


Revenir en haut
boubou89
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 24 Mar 2014
Messages: 14
Localisation: Isere
Masculin Poissons (20fev-20mar)

MessagePosté le: Ven 28 Mar - 20:53 (2014)    Sujet du message: Help PS42C96HD Répondre en citant

Pas de voyant sur la Y main

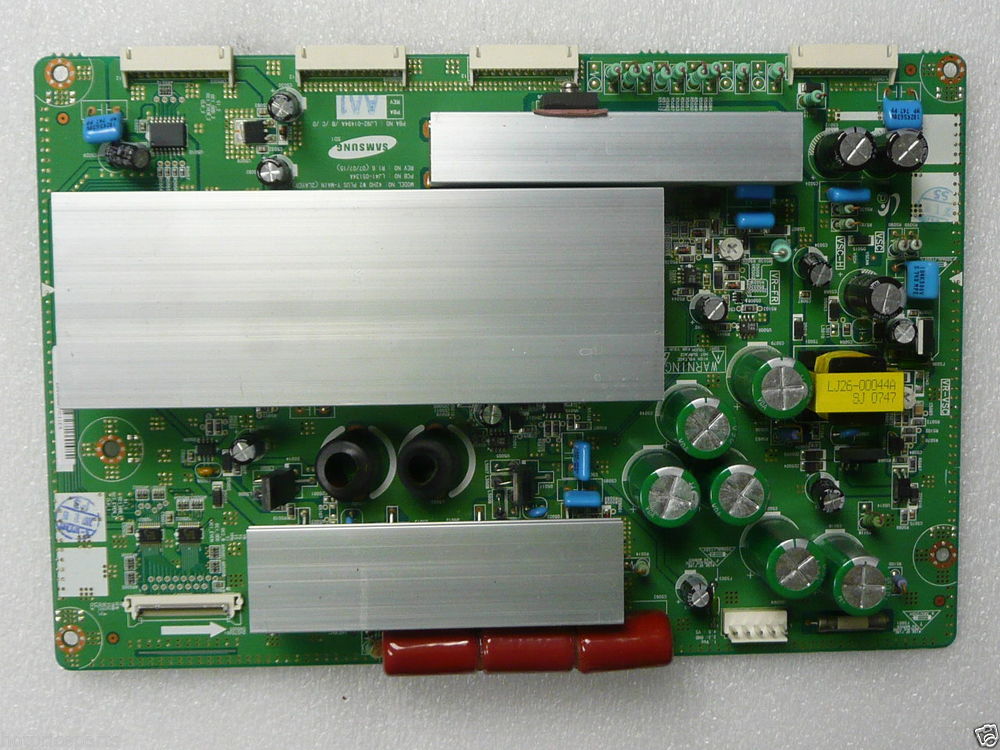

voici la carte : LJ41-05134A


Revenir en haut
JPAT
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 20 Juin 2012
Messages: 1 919
Localisation: Bordeaux
Masculin Lion (24juil-23aoû)

MessagePosté le: Ven 28 Mar - 23:56 (2014)    Sujet du message: Help PS42C96HD Répondre en citant

Ok.
En tout cas l'alim semble être hors de cause.
Je pense pas non plus à un pb sur Xmain ou Ymain car sinon soit l'alim serait en protec soit il y aurait une image dégradée ou au moins le son.

Effectivement le probleme doit être sur main board ou logic board....
Mais après pour aller plus loin, je sais pas...

Ces cartes doivent se trouver en occase pour pas trop cher non?
