MessagePosté le: Dim 26 Jan - 18:20 (2014)    Sujet du message: [Résolu] JVC RX- 5032VSL Répondre en citant

bonjour, à tous
je tente de déterminer une panne sur un ampli JVC RX- 5032VSL, la diode d'allumage est ok mais lorsque j'appuie sur on/off rien ne se passe.
au démontage, un premier fusible avant le transfo est hs t2.5al 250v, je le remplace même valeur, les fusible après transfo( un sur la platine de commande façade et deux sur la platine en sortie de transfo) sont ok.
visuellement aucun autre problème constaté sur l'ensemble des composants.
je rebranche, ok. j'appuie sur l'interrupteur le voyant reste rouge mais le fusible avant le transfo grille à nouveau mais la platine de commande est toujours alimentée car pas en sortie de ce transfo.
j'oriente donc mon diagnostic sur le transformateur qui est un qqt0365-001 tam v 0307
en entrée du transfo deux connecteurs, je teste au multimètre en mode ohms = 0, est ce normal, court circuit sur le transfo à mon sens !!!
merci de me donner votre avis pour confirmer cette panne,
cordialement à tous Cool
_________________
steph36


Dernière édition par steph36 le Mar 4 Fév - 18:23 (2014); édité 1 fois
Revenir en haut
Publicité






MessagePosté le: Dim 26 Jan - 18:20 (2014)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
steph36
Régulier
Régulier

Hors ligne

Inscrit le: 05 Avr 2013
Messages: 228
Localisation: chateauroux
Masculin Balance (23sep-22oct)

MessagePosté le: Dim 26 Jan - 18:30 (2014)    Sujet du message: [Résolu] JVC RX- 5032VSL Répondre en citant


_________________
steph36


Revenir en haut
steph36
Régulier
Régulier

Hors ligne

Inscrit le: 05 Avr 2013
Messages: 228
Localisation: chateauroux
Masculin Balance (23sep-22oct)

MessagePosté le: Dim 26 Jan - 18:33 (2014)    Sujet du message: [Résolu] JVC RX- 5032VSL Répondre en citant

je joint le lien du manuel en pdf! si ça peut servir! Smile

http://resources.jvc.com/Resources/00/00/97/22026ien.pdf
_________________
steph36


Revenir en haut
steph36
Régulier
Régulier

Hors ligne

Inscrit le: 05 Avr 2013
Messages: 228
Localisation: chateauroux
Masculin Balance (23sep-22oct)

MessagePosté le: Dim 26 Jan - 18:39 (2014)    Sujet du message: [Résolu] JVC RX- 5032VSL Répondre en citant

egalement ici le schematic diagram
http://www.eserviceinfo.com/download.php?fileid=47564
 en 2 partie à dézipper avec winrar
_________________
steph36


Revenir en haut
BOBYPFIFI
Débutant
Débutant

Hors ligne

Inscrit le: 22 Jan 2014
Messages: 45
Localisation: 77140
Masculin Bélier (21mar-19avr)

MessagePosté le: Dim 26 Jan - 20:05 (2014)    Sujet du message: [Résolu] JVC RX- 5032VSL Répondre en citant

Bonjour,
Vérifie si tu as du 230v sur le primaire du transfo et (hors tension) si ton primaire n'est pas en court circuit ou à la masse.
Souvent le composant LDR claque il se trouve dans le primaire du transfo et ressemble à une grosse pastille bleue (ou autre) semblable à un gros condensateur céramique.
Il sert à éviter un choc de tension sur le primaire à la mise sous tension.
J’espère que je t'ai un peu aidé .
Cordialement

_________________
"Grand l'air con!"
"Ça court les rues les grands cons"
"Oui mais cui-là c'est un gabarit exceptionnel"
"Si la connerie s'mesurait, il servirait de mètre étalon, y s'rait à Sèvres".
(Le cave se rebiffe)


Revenir en haut
steph36
Régulier
Régulier

Hors ligne

Inscrit le: 05 Avr 2013
Messages: 228
Localisation: chateauroux
Masculin Balance (23sep-22oct)

MessagePosté le: Dim 26 Jan - 20:15 (2014)    Sujet du message: [Résolu] JVC RX- 5032VSL Répondre en citant

c'est à dire qu'avant le transfo il n'y a qu'un circuit qui contient que le fusible claqué aucun autre composant, le circuit d'entrée se divise en 2 sur la platine une partie alimente le transfo qui alimente l'ensemble des platines et une deuxième partie alimente la platine de commande qui est elle alimentée, je ne vois pas de grosse pastille ressemblant à un condo céramique! comment je fais pour savoir si mon primaire est en court circuit?
merci de ton aide
cordialement
_________________
steph36


Revenir en haut
steph36
Régulier
Régulier

Hors ligne

Inscrit le: 05 Avr 2013
Messages: 228
Localisation: chateauroux
Masculin Balance (23sep-22oct)

MessagePosté le: Dim 26 Jan - 20:22 (2014)    Sujet du message: [Résolu] JVC RX- 5032VSL Répondre en citant

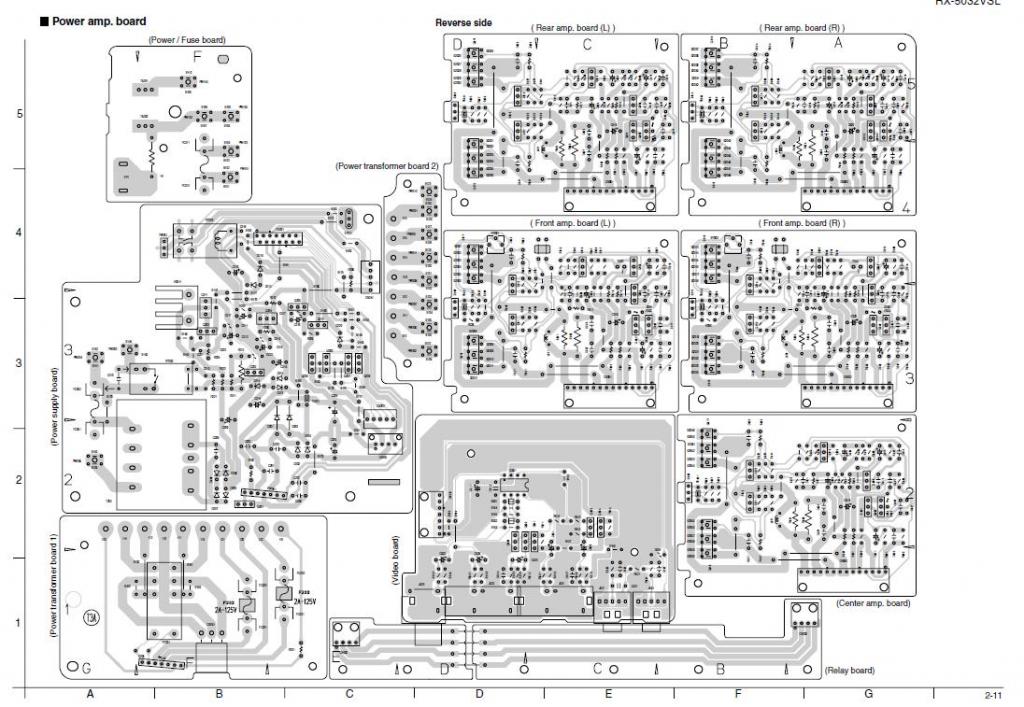

le fusible qui claque est celui en rouge sur le diagramme


_________________
steph36


Revenir en haut
steph36
Régulier
Régulier

Hors ligne

Inscrit le: 05 Avr 2013
Messages: 228
Localisation: chateauroux
Masculin Balance (23sep-22oct)

MessagePosté le: Dim 26 Jan - 20:26 (2014)    Sujet du message: [Résolu] JVC RX- 5032VSL Répondre en citant

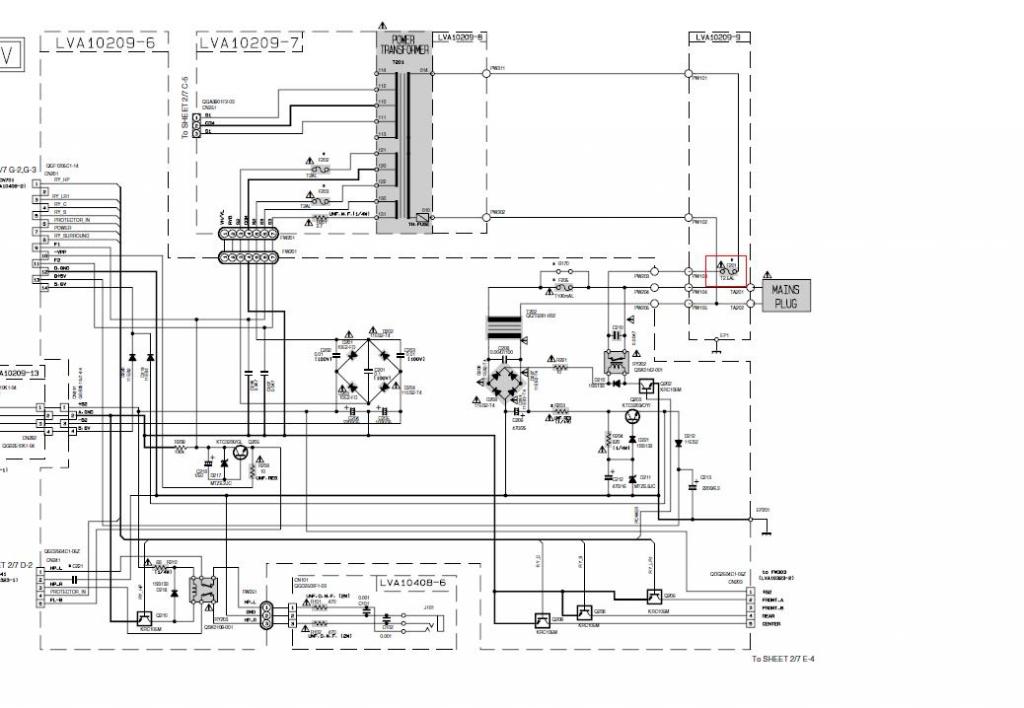

en rouge ici aussi le fusible qui claque
