Demande de dépannage : LE32S67BD Son ok,pas d'image.



Poster un nouveau sujet   Répondre au sujet    Teleservice Forum Dépannage Electronique Index du Forum -> Depannage Television -> Televiseur LCD ( liquid cristal display ) -> SAMSUNG
Sujet précédent :: Sujet suivant
Auteur Message
benij_21
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 11 Jan 2014
Messages: 5
Localisation: Bourg en bresse
Masculin

MessagePosté le: Sam 11 Jan - 19:38 (2014)    Sujet du message: Demande de dépannage : LE32S67BD Son ok,pas d'image. Répondre en citant

Marque : SAMSUNG
Model : LE32S67BD
Model Code : LE32S67BDX/XEC
Chassis : JA32EO
Dalle : CHUNGHWA / CLAA320WF01
Default constaté : Plus d'image après quelques secondes. La dalle scintille puis s'éteint.

Lors de l'allumage du TV, la dalle s'allume quelques secondes, scintille, j'entends un léger bruit puis l'écran se coupe mais reste en stand-by. Lorsque j'éclaire la dalle j'arrive à voir les menus. J'ai donc commandé une carte inverter, mais j'ai le même problème. Sachant que sur la "nouvelle carte inverter" j'ai un transfo qui grésille avec un petit arc électrique lors de l'allumage, j'ai remis l'ancienne. J'ai également remplacé 2 condensateurs chimiques sur l'alimentation, sans succès.

Quelqu'un pourrais t'il m'aider...

Merci par avance

Ben

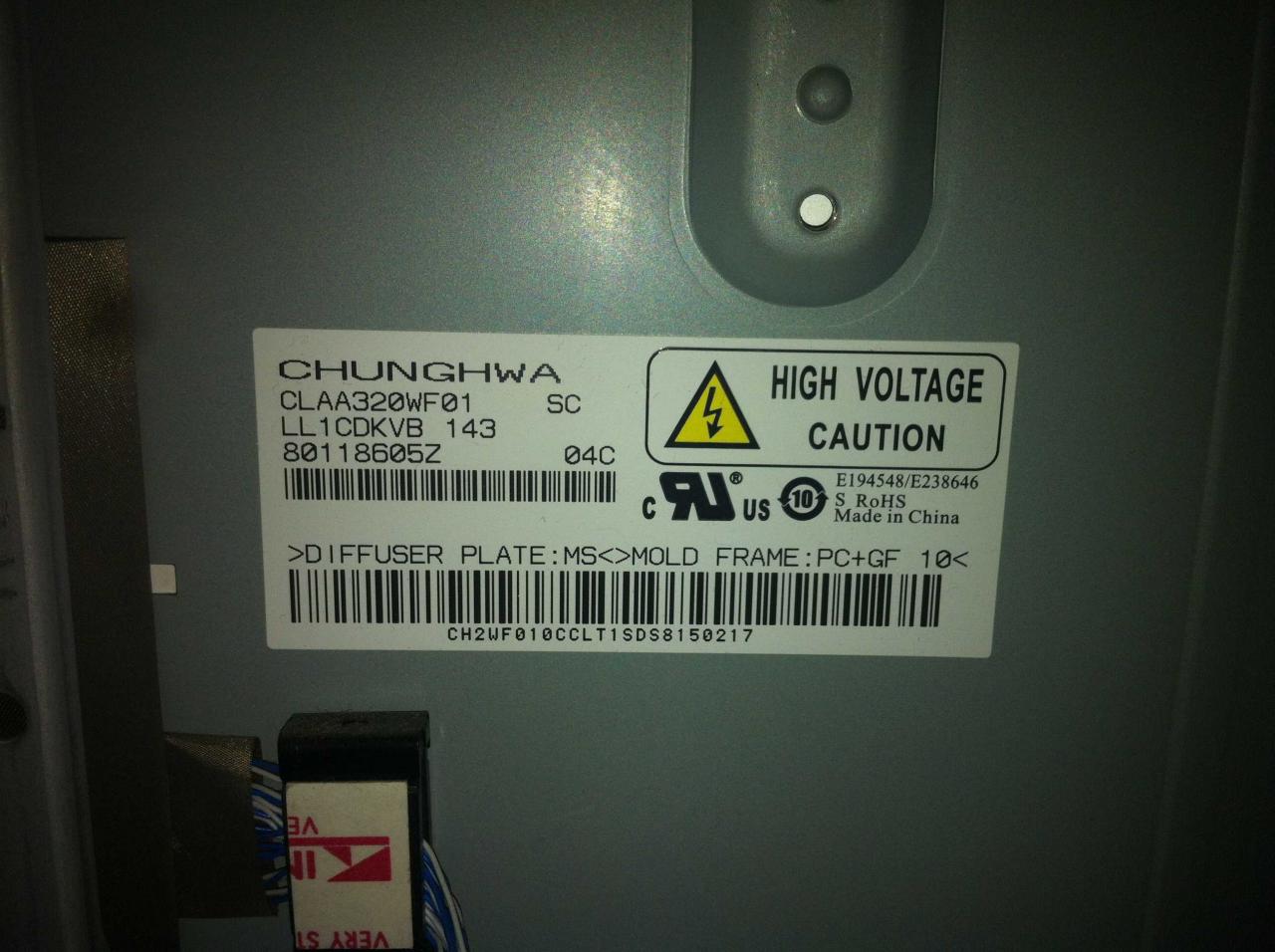

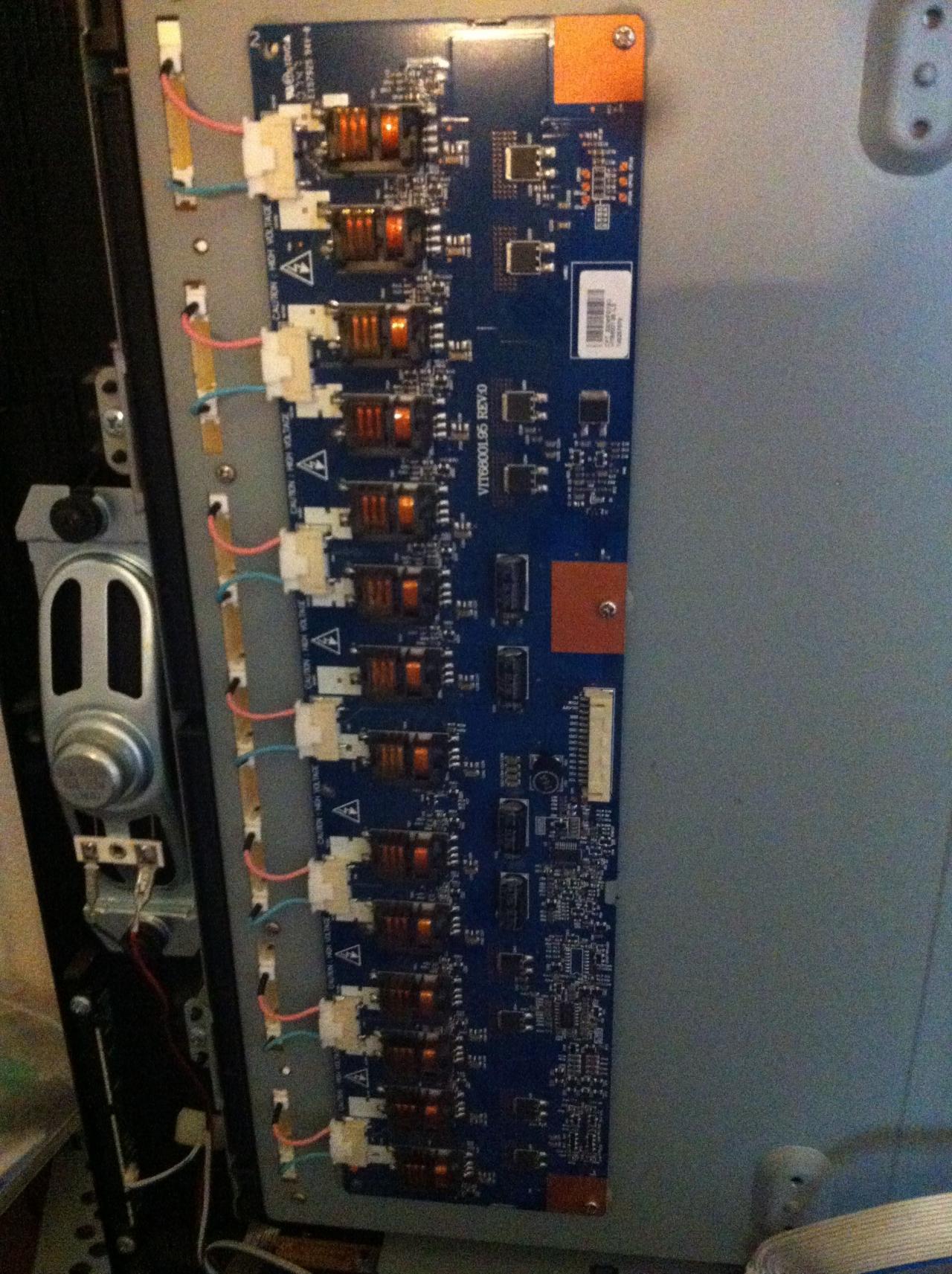

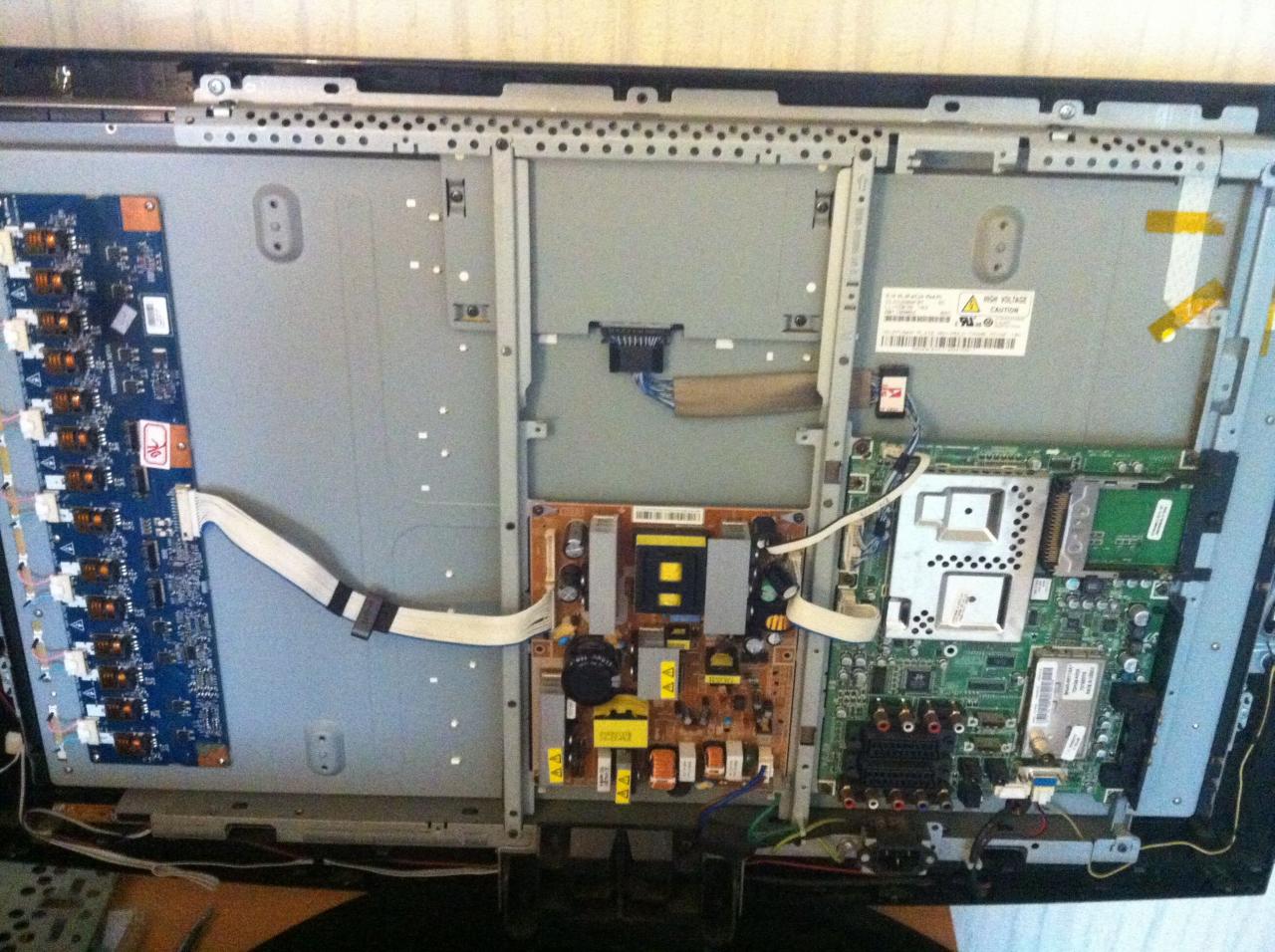

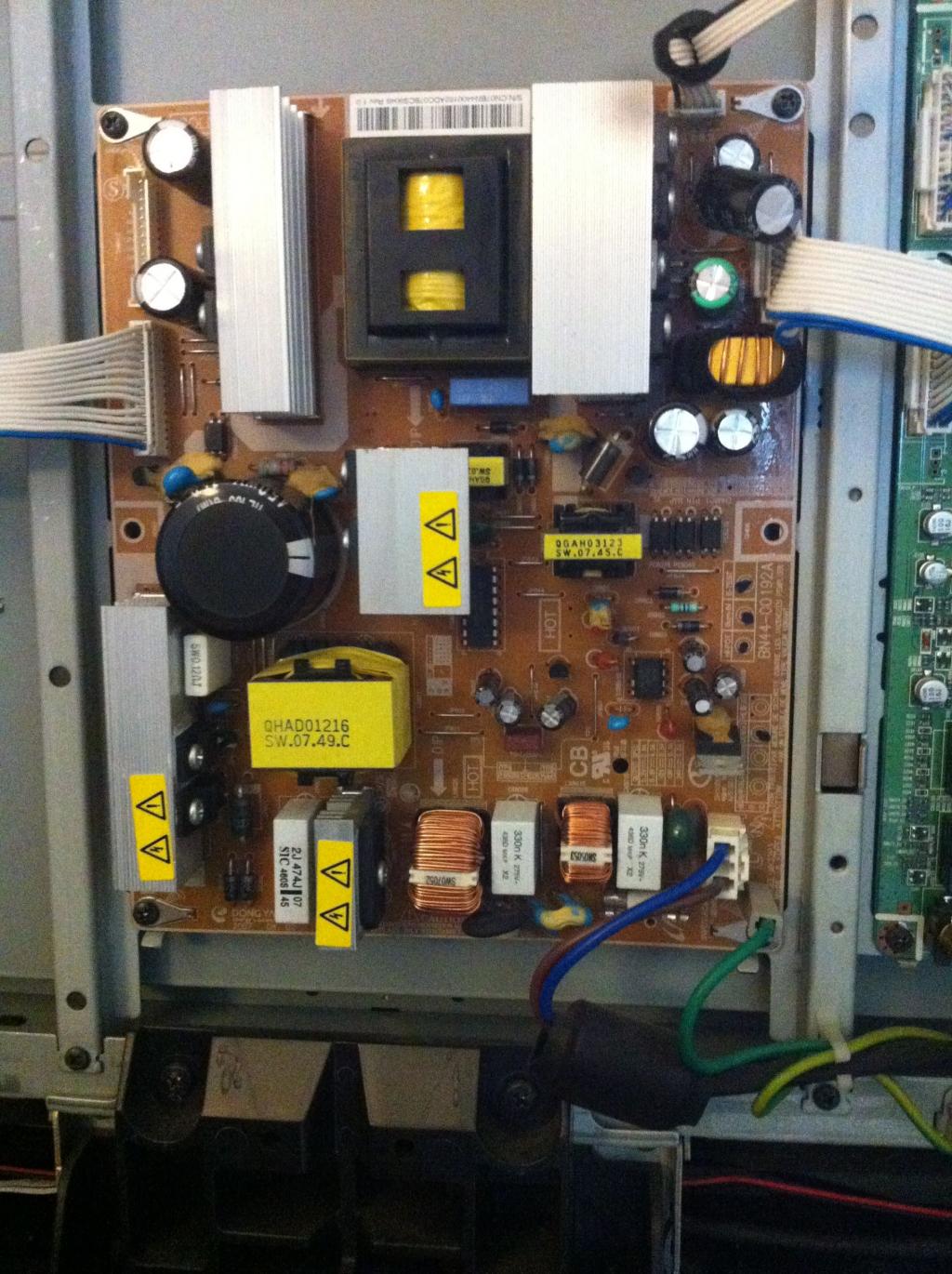

Voici quelques photos du TV :
















Revenir en haut
Publicité






MessagePosté le: Sam 11 Jan - 19:38 (2014)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Raphaél
Amateur
Amateur

Hors ligne

Inscrit le: 06 Fév 2012
Messages: 363

MessagePosté le: Dim 12 Jan - 11:42 (2014)    Sujet du message: Demande de dépannage : LE32S67BD Son ok,pas d'image. Répondre en citant

Bonjour.
Il faudrait regarder dans un premier temps la qualité du 24Volts en sortie d'alim.
La nouvelle carte inverter neuve ou d'occasion? Inquiétant un des petits transfos qui a fait un "arc électrique"! il se pourrait qu'il soit maintenant HS.
Sur l'ancienne carte, il faut vérifier la valeur ohmique des enroulements des transfos (sur la nouvelle également!). C'était certainement là que se trouvait votre panne.
Au moins un des transfos de coupé et le tv s'allume 1 ou 2 secondes... puis plus rien (sauf de voir la présence d'un affichage vidéo avec une lampe). C'est bien votre cas.
Raphaél.


Revenir en haut
benij_21
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 11 Jan 2014
Messages: 5
Localisation: Bourg en bresse
Masculin

MessagePosté le: Dim 12 Jan - 23:47 (2014)    Sujet du message: Mesures Répondre en citant

Raphaél a écrit:
Bonjour.
Il faudrait regarder dans un premier temps la qualité du 24Volts en sortie d'alim.
La nouvelle carte inverter neuve ou d'occasion? Inquiétant un des petits transfos qui a fait un "arc électrique"! il se pourrait qu'il soit maintenant HS.
Sur l'ancienne carte, il faut vérifier la valeur ohmique des enroulements des transfos (sur la nouvelle également!). C'était certainement là que se trouvait votre panne.
Au moins un des transfos de coupé et le tv s'allume 1 ou 2 secondes... puis plus rien (sauf de voir la présence d'un affichage vidéo avec une lampe). C'est bien votre cas.
Raphaél.

Bonjour,

Merci de votre réponse rapide.

La nouvelle carte inverter est semble t'il d'occasion. J'ai commandé ça chez nos amis chinois sur Ebay, quand j'ai reçu le paquet elle sentait le poisson pourri avec un liquide visqueux à certains endroits donc je pense que c'est une carte réparée... Concernant l'arc électrique ce n'est pas très rassurant en effet.

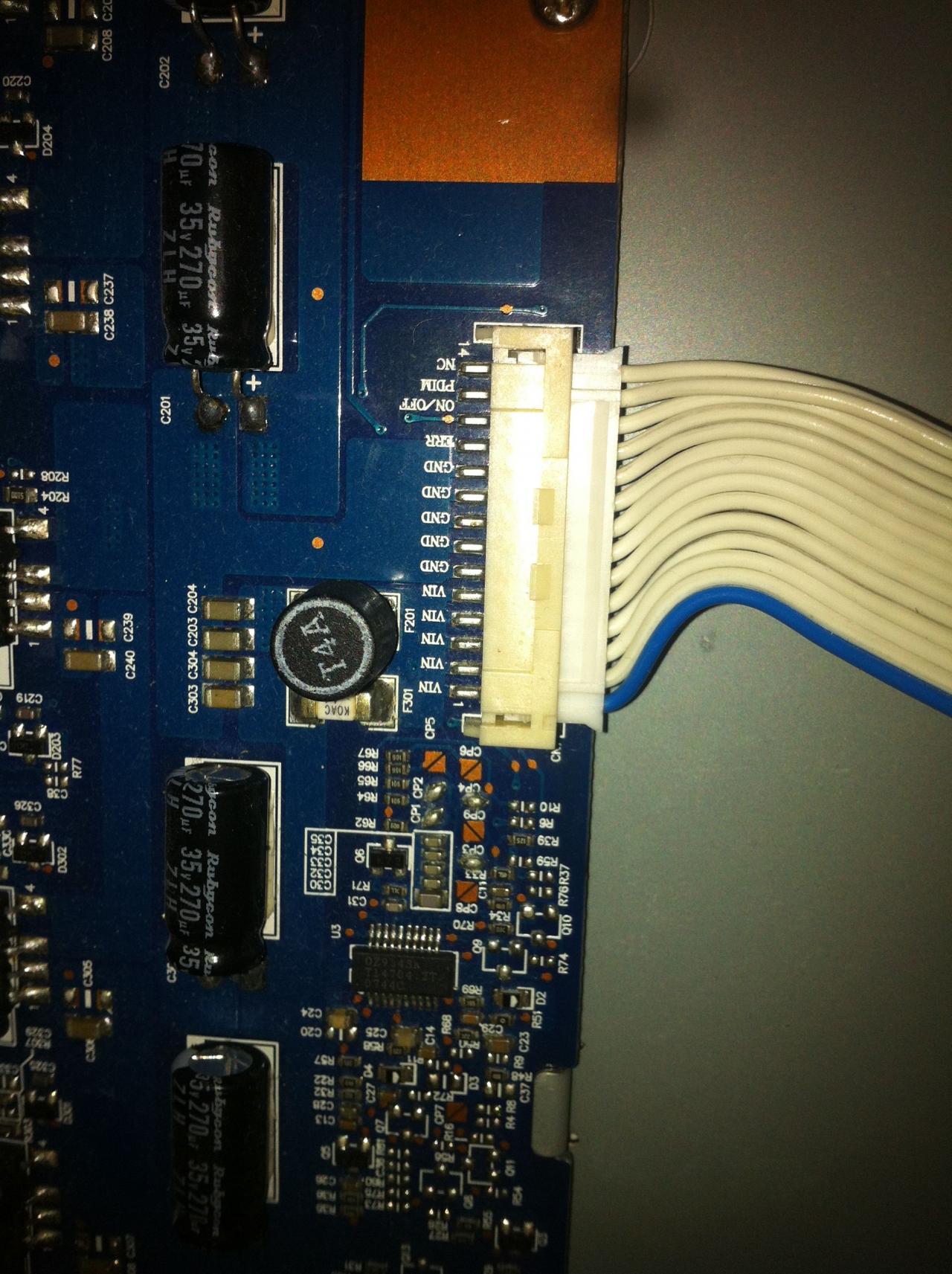

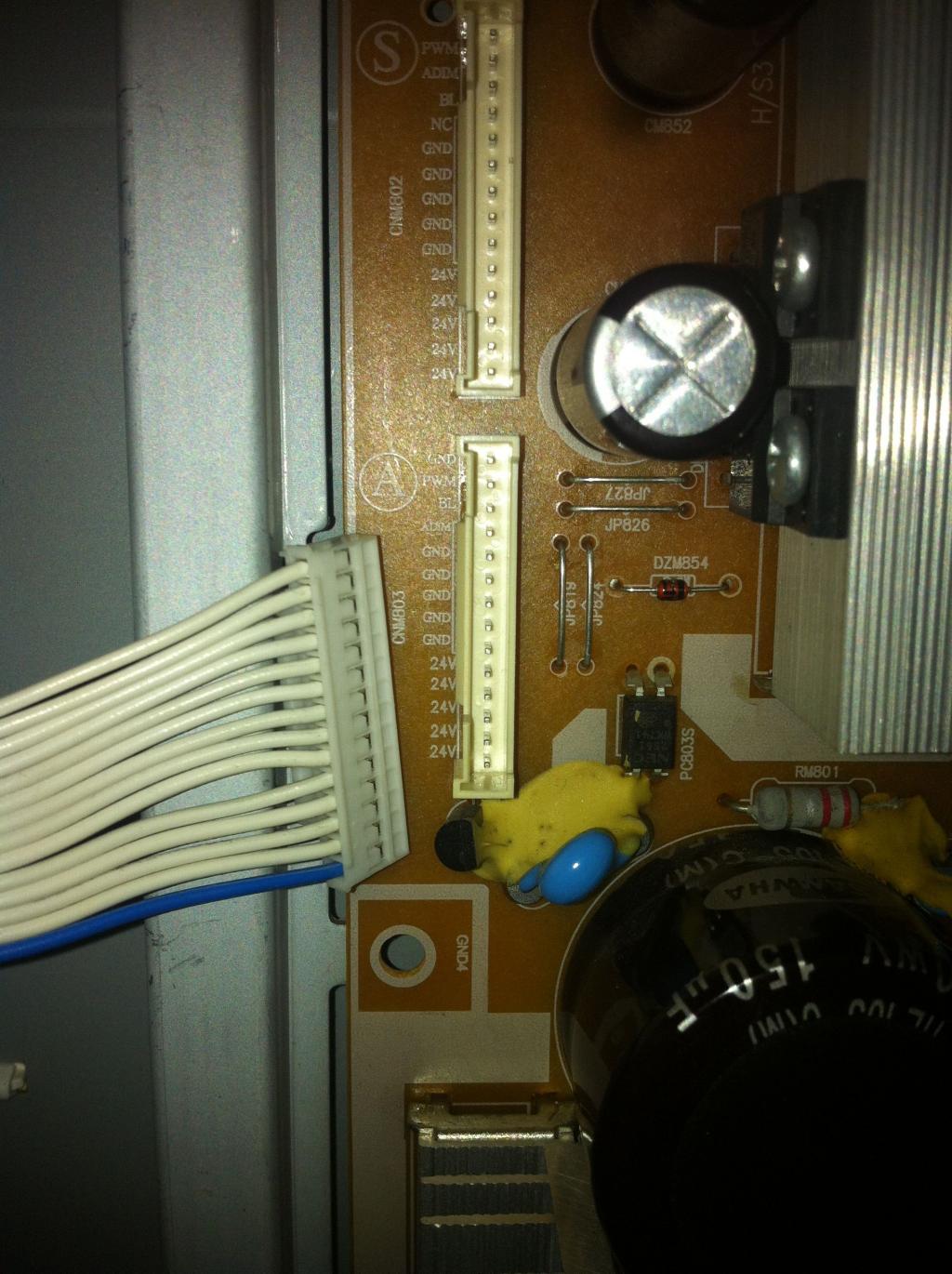

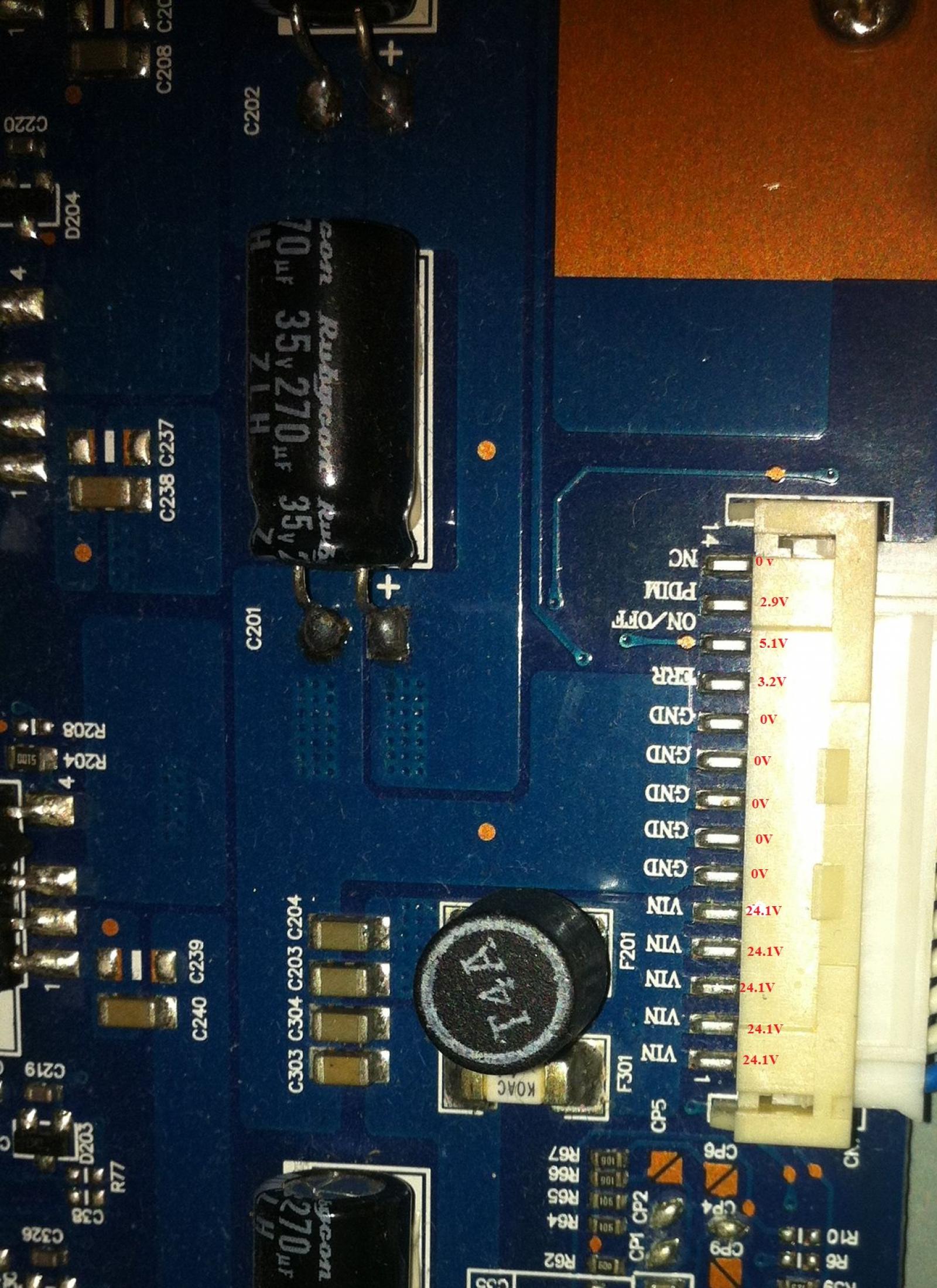

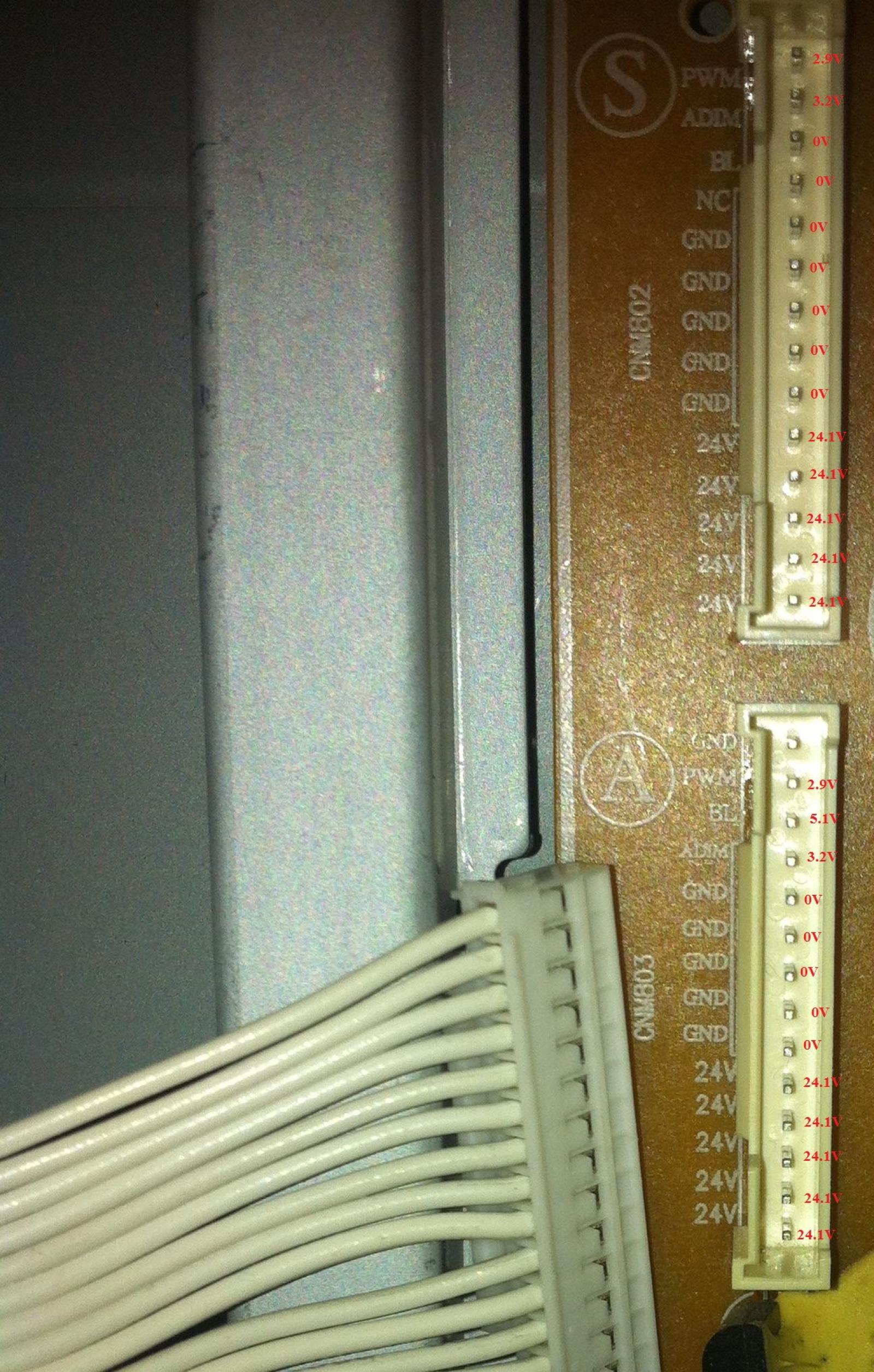

Voici sur les photos suivantes les valeurs relevées sur l'alimentation ainsi que sur la carte inverter.
