MessagePosté le: Lun 2 Déc - 16:09 (2013)    Sujet du message: module de brumisateur pour terrarium a reparer Répondre en citant

Revue du message précédent :

effectivement je n avais pas change le fusible grille
desole
il y a 11.80


le fusible 2A
Revenir en haut
Publicité






MessagePosté le: Lun 2 Déc - 16:09 (2013)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
JPAT
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 20 Juin 2012
Messages: 1 919
Localisation: Bordeaux
Masculin Lion (24juil-23aoû)

MessagePosté le: Lun 2 Déc - 16:20 (2013)    Sujet du message: module de brumisateur pour terrarium a reparer Répondre en citant

Tout ça c'est bon.
On est donc sûr du bon fonctionnement de la partie qui fait le 12V autour de Q1.

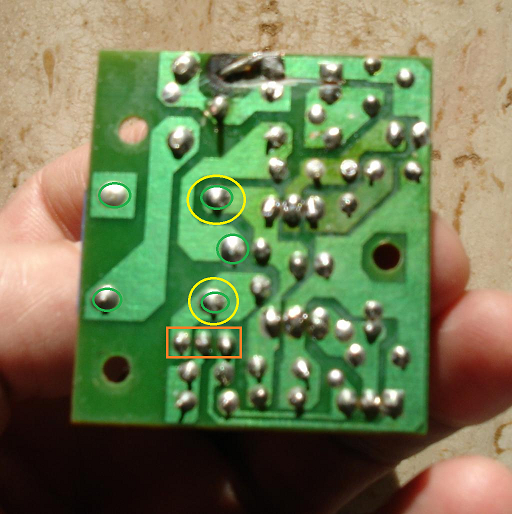

Commences déjà par mesurer la résistance (en ohmetre) de la bobine du relais entre les 2 points entourés en jaune.

Après il faudra:
- jouer du fer et sortir le relais en dessoudant les 5 pattes entourées en vert
- jouer du fer et sortir le petit transistor a coté du relais (c'est lui qui commande le relais) en dessoudant les 3 pattes encadrées en orange

A toi de choisir....
Attention si tu déssoudes le transistor, il a un sens à repérer avant !!!



Une fois l'opération réalisées, tu rebranche le transfo et la carte commande pour voir si le fusible saute toujours.


Revenir en haut
JPAT
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 20 Juin 2012
Messages: 1 919
Localisation: Bordeaux
Masculin Lion (24juil-23aoû)

MessagePosté le: Lun 2 Déc - 16:33 (2013)    Sujet du message: module de brumisateur pour terrarium a reparer Répondre en citant

Je pense qu'il y a encore plus simple pour faire le test!

Dessoudes plutot D4, c'est plus facile...
Et tu refais le test en branchant transfo et carte de commande.

Là tu devrais entendre le relais faire "clic" et donc valider son bon fonctionnement.


Revenir en haut
stefdes
Débutant
Débutant

Hors ligne

Inscrit le: 29 Nov 2013
Messages: 47
Localisation: 06
Masculin

MessagePosté le: Lun 2 Déc - 16:59 (2013)    Sujet du message: module de brumisateur pour terrarium a reparer Répondre en citant

heureusement que c etait plus simple car j ai tout de meme mis un bon moment a le dessouder ce D4
remis le tableau de bord
l alim
 ET CA S'ALLUME  et le fusible ne grille pas


mais pas de clic au niveau du relai


Revenir en haut
JPAT
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 20 Juin 2012
Messages: 1 919
Localisation: Bordeaux
Masculin Lion (24juil-23aoû)

MessagePosté le: Lun 2 Déc - 17:04 (2013)    Sujet du message: module de brumisateur pour terrarium a reparer Répondre en citant

Ok, donc la carte de commande est bonne!

Quelle valeur la mesure de la bobine du relais (entre les 2 points en jaune)?
Faire la mesure avec la carte débranchée du reste.

Sur certains relais on entends pas forcement le "clic".
Dans tous les cas, en enlevant D4 on a isolé la sortie du relais donc si on avait un probleme sur sa bobine ou son transistor de commande, le fusible continurait à sauter....
Si c'est pas le relais, ben on va finir par revenir sur D6...... Mr. Green

Tant que D4 est démontée, remesure D4 et remesure D6 au test diode.


Revenir en haut
stefdes
Débutant
Débutant

Hors ligne

Inscrit le: 29 Nov 2013
Messages: 47
Localisation: 06
Masculin

MessagePosté le: Lun 2 Déc - 18:35 (2013)    Sujet du message: module de brumisateur pour terrarium a reparer Répondre en citant

entre les points jaunes sur 20kg il y a 0.41


testeur sur diode pour la d4  :570
   "              "                 d6  :616


Revenir en haut
stefdes
Débutant
Débutant

Hors ligne

Inscrit le: 29 Nov 2013
Messages: 47
Localisation: 06
Masculin

MessagePosté le: Lun 2 Déc - 18:50 (2013)    Sujet du message: module de brumisateur pour terrarium a reparer Répondre en citant

pour les 2 diodes la mesure avec les poles inverses ne donne rien

Revenir en haut
JPAT
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 20 Juin 2012
Messages: 1 919
Localisation: Bordeaux
Masculin Lion (24juil-23aoû)

MessagePosté le: Lun 2 Déc - 18:55 (2013)    Sujet du message: module de brumisateur pour terrarium a reparer Répondre en citant

Ok 410 Ohm ça semble correct pour la bobine du relais.

Pour les diodes les mesures sont correctes, RAS comme lors de la premiere mesure.

Donc dernier test, tu remets D4 en place et tu enleves D6.
Tu rebranches le transfo, la carte et la pompe et tu testes.

Le role de D6 n'est pas absolument necessaire, tu peux faire un test sans.

Si là ça fonctionne c'est que le réparateur n'a pas remis D6 dans le bon sens.... Mr. Green


Revenir en haut
stefdes
Débutant
Débutant

Hors ligne

Inscrit le: 29 Nov 2013
Messages: 47
Localisation: 06
Masculin

MessagePosté le: Lun 2 Déc - 19:17 (2013)    Sujet du message: module de brumisateur pour terrarium a reparer Répondre en citant

et bien ca marche ,tout fonctionne sans la D6


effectivement la D6 est a l envers , faut il la remettre dans le bon sens
et a quoi sert cette D6


Revenir en haut
JPAT
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 20 Juin 2012
Messages: 1 919
Localisation: Bordeaux
Masculin Lion (24juil-23aoû)

MessagePosté le: Lun 2 Déc - 19:35 (2013)    Sujet du message: module de brumisateur pour terrarium a reparer Répondre en citant

Oui il faut la remettre mais bien sur dans le bon sens! Wink

C'est une diode de "roue libre", elle sert à évacuer les surtensions provoquées par la bobine de la pompe quand le relais coupe son alimentation.

Merci le réparateur qui fait des pannes!!!!....  Mr. Green


Revenir en haut
stefdes
Débutant
Débutant

Hors ligne

Inscrit le: 29 Nov 2013
Messages: 47
Localisation: 06
Masculin

MessagePosté le: Lun 2 Déc - 19:42 (2013)    Sujet du message: module de brumisateur pour terrarium a reparer Répondre en citant

et oui sacre reparateur

il ne me reste qu'a remettre cette D6 a l'endroit et le fusible des que je le recois


et puis un GRAND merci a toi ,
merci de m'avoir épaulé pendant ces quelques jours et a bientot peut etre (quoique je ne prefere pas !!)


Revenir en haut
JPAT
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 20 Juin 2012
Messages: 1 919
Localisation: Bordeaux
Masculin Lion (24juil-23aoû)

MessagePosté le: Lun 2 Déc - 19:57 (2013)    Sujet du message: module de brumisateur pour terrarium a reparer Répondre en citant

Moi non plus, je prefere depanner en direct plutot que par post interposés, c'est bien plus simple!... Mr. Green

Si je peux me permettre un conseil, mets plutot une 1N4007, elle tient une tension plus élevée (mais c'est pas vital).


Revenir en haut
