module de brumisateur pour terrarium a reparer
Aller à la page: <  1, 2, 3, 4, 5  >


Poster un nouveau sujet   Répondre au sujet    Teleservice Forum Dépannage Electronique Index du Forum -> Depannage BRUN Hifi Pc etc ... -> Depannage Electronique Divers
Sujet précédent :: Sujet suivant
Auteur Message
stefdes



Inscrit le: 29 Nov 2013
Messages: 47

MessagePosté le: Sam 30 Nov - 11:21 (2013)    Sujet du message: module de brumisateur pour terrarium a reparer Répondre en citant

Revue du message précédent :

et bien il ne me reste plus qu'a en trouver un
et je reviens
Revenir en haut
Publicité






MessagePosté le: Sam 30 Nov - 11:21 (2013)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
stefdes
Débutant
Débutant

Hors ligne

Inscrit le: 29 Nov 2013
Messages: 47
Localisation: 06
Masculin

MessagePosté le: Sam 30 Nov - 12:42 (2013)    Sujet du message: module de brumisateur pour terrarium a reparer Répondre en citant

c'est bon j'ai un multimetre

Revenir en haut
JPAT
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 20 Juin 2012
Messages: 1 919
Localisation: Bordeaux
Masculin Lion (24juil-23aoû)

MessagePosté le: Sam 30 Nov - 13:03 (2013)    Sujet du message: module de brumisateur pour terrarium a reparer Répondre en citant

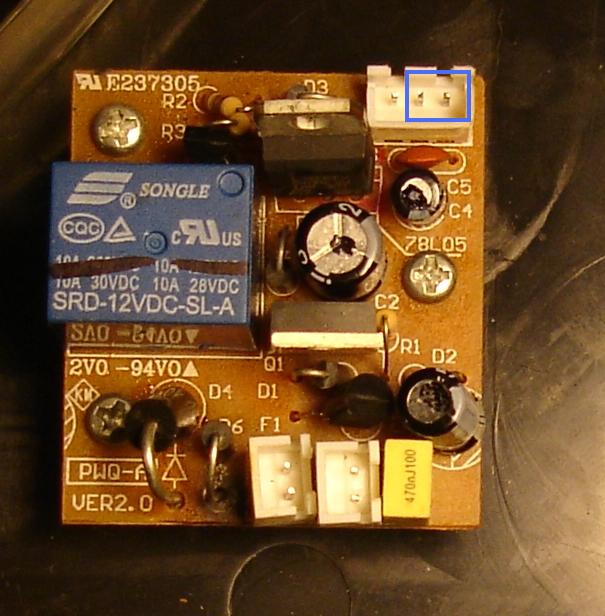

Pour commancer, testez D6 et D4 au test diode.
Dans un sens il doit y avoir rien et l'autre autour de 0,6V.

Connectez seulement l'alim sur la carte (pas de clavier, pas de pompe) et controlez sur le connecteur 3 broches la présence du 5V continu entre les 2 pattes encadrées en bleu.
Mesurez en même temps la tension de l'alim sur le connecteur (toujours alim branchée à la carte).



Revenir en haut
stefdes
Débutant
Débutant

Hors ligne

Inscrit le: 29 Nov 2013
Messages: 47
Localisation: 06
Masculin

MessagePosté le: Sam 30 Nov - 14:01 (2013)    Sujet du message: module de brumisateur pour terrarium a reparer Répondre en citant

ayant un multimetre j'ai teste le transfo
probleme pas de tension fixe ca ne fait que changer entre 10 et 60 a peu pres
je pense que ce transfo a un probleme
quand je teste les bornes que tu indiques il n y a rien


sur le brumi est indique 24v 1500mA  quel transfo puis je prendre
j ai un 19 v 4.74 A est ce que ca irait


il n y a pas d indication des poles + et -


encore des problemes


Revenir en haut
JPAT
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 20 Juin 2012
Messages: 1 919
Localisation: Bordeaux
Masculin Lion (24juil-23aoû)

MessagePosté le: Sam 30 Nov - 14:21 (2013)    Sujet du message: module de brumisateur pour terrarium a reparer Répondre en citant

pas de tension fixe ca ne fait que changer entre 10 et 60 a peu pres -> ok mais quel qualibre sur le multimetre, la meure est bien en continu????
Une photo du multimetre peut-être?....

Le transfo doit fonctionner vu que vous m'avez dit que la pompe en direct desus fonctionnait???

Je serais étonné que le sens +et - ne soit pas indiqué sur le tranfo....


Revenir en haut
stefdes
Débutant
Débutant

Hors ligne

Inscrit le: 29 Nov 2013
Messages: 47
Localisation: 06
Masculin

MessagePosté le: Sam 30 Nov - 14:52 (2013)    Sujet du message: module de brumisateur pour terrarium a reparer Répondre en citant

oui vraiment bizarre car j ai ressaye et en direct la pompe fonctionne


pour les mesures sur 20 variation de 0.01 a 0.08
                               2000m             10 a 77









et non pas de polarite + et -


Revenir en haut
JPAT
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 20 Juin 2012
Messages: 1 919
Localisation: Bordeaux
Masculin Lion (24juil-23aoû)

MessagePosté le: Sam 30 Nov - 15:13 (2013)    Sujet du message: module de brumisateur pour terrarium a reparer Répondre en citant

Ok pour le multimetre tout est bon.

C'est pour ça que je vous demandais de faire les mesures avec le transfo connecté à la carte.
Car si le transfo est une alim à découpage, certaines ne fonctionnent pas tant que l'on ne tire pas du jus dessus.

Pouvez-vous faire les mesures sur les 2 connecteurs comme décrit plus haut?


Revenir en haut
stefdes
Débutant
Débutant

Hors ligne

Inscrit le: 29 Nov 2013
Messages: 47
Localisation: 06
Masculin

MessagePosté le: Sam 30 Nov - 15:26 (2013)    Sujet du message: module de brumisateur pour terrarium a reparer Répondre en citant

pour les diodes l une me donne 600 et l autre 632 et rien si j inverse les poles


quand aux broches dans l encart bleu il n y a rien


Revenir en haut
JPAT
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 20 Juin 2012
Messages: 1 919
Localisation: Bordeaux
Masculin Lion (24juil-23aoû)

MessagePosté le: Sam 30 Nov - 15:32 (2013)    Sujet du message: module de brumisateur pour terrarium a reparer Répondre en citant

pour les diodes c'est bon.

Et la mesure sur le connecteur du transfo, ça donne quoi (transfo branché sur la carte)?

Il y a des inscription sur ce transfo?

Le cadre bleu c'est la sortie du régulateur 5V qui alimente l'autre carte (le composant juste à coté du connecteur avec 3 pattes et un petit radiateur alu).
Si pas de tension ça risque pas de fonctionner.


Revenir en haut
stefdes
Débutant
Débutant

Hors ligne

Inscrit le: 29 Nov 2013
Messages: 47
Localisation: 06
Masculin

MessagePosté le: Sam 30 Nov - 16:05 (2013)    Sujet du message: module de brumisateur pour terrarium a reparer Répondre en citant

mesure au connecteur alim branchee la tension varie comme sur le transfo en direct
sur transfo:input 230-240V-50HZ
output  24Vac 1500ma 36W


Revenir en haut
JPAT
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 20 Juin 2012
Messages: 1 919
Localisation: Bordeaux
Masculin Lion (24juil-23aoû)

MessagePosté le: Sam 30 Nov - 16:26 (2013)    Sujet du message: module de brumisateur pour terrarium a reparer Répondre en citant

Output 24V mais AC !!!
C'est donc de l'alternatif !!!
C'est pour ça qu'il n'y a pas de sens + et -
Il faut vous mettre sur la partie droite en 200 ~ sur le multimetre.

Dans ce cas faire la mesure en direct sur le tranfo sans le brancher la carte.


Revenir en haut
stefdes
Débutant
Débutant

Hors ligne

Inscrit le: 29 Nov 2013
Messages: 47
Localisation: 06
Masculin

MessagePosté le: Sam 30 Nov - 16:44 (2013)    Sujet du message: module de brumisateur pour terrarium a reparer Répondre en citant

et oui dans ce cas 26.3 v

Revenir en haut
JPAT
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 20 Juin 2012
Messages: 1 919
Localisation: Bordeaux
Masculin Lion (24juil-23aoû)

MessagePosté le: Sam 30 Nov - 16:48 (2013)    Sujet du message: module de brumisateur pour terrarium a reparer Répondre en citant

Ok donc lui il est bon.

Maintenant, le fait que ce soit de l'alternatif, ça me pose un probleme avec D6, c'est pas coherent.....

Qui a-t-il de noté sur la diode d6????

Je suis sûr que si vous connectez le transfo à la carte et que vous mesurez la tension sur le connecteur du transfo (celui à coté de D6) là il n'y a plus rien, plus les 26V en sortie du transfo....
Faites le test pour confirmer...


Revenir en haut
stefdes
Débutant
Débutant

Hors ligne

Inscrit le: 29 Nov 2013
Messages: 47
Localisation: 06
Masculin

MessagePosté le: Sam 30 Nov - 17:18 (2013)    Sujet du message: module de brumisateur pour terrarium a reparer Répondre en citant

tres petite et mal placee ,j arrive a lire :   1N
                                                           4002
C EST TOUT CE QUE JE PEUX LIRE  a la loupe



JPAT a écrit:



Je suis sûr que si vous connectez le transfo à la carte et que vous mesurez la tension sur le connecteur du transfo (celui à coté de D6) là il n'y a plus rien, plus les 26V en sortie du transfo....
Faites le test pour confirmer...


sur le connecteur blanc du milieu il y 26v
celui de gauche ;rien


Revenir en haut
JPAT
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 20 Juin 2012
Messages: 1 919
Localisation: Bordeaux
Masculin Lion (24juil-23aoû)

MessagePosté le: Sam 30 Nov - 17:25 (2013)    Sujet du message: module de brumisateur pour terrarium a reparer Répondre en citant

1N4002 c'est bien la ref de la diode.

Il y a 26V alternatif entre les 2 fiches du connecteur identifié F1, c'est ça????


Dernière édition par JPAT le Sam 30 Nov - 17:32 (2013); édité 1 fois
Revenir en haut
stefdes
Débutant
Débutant

Hors ligne

Inscrit le: 29 Nov 2013
Messages: 47
Localisation: 06
Masculin

MessagePosté le: Sam 30 Nov - 17:32 (2013)    Sujet du message: module de brumisateur pour terrarium a reparer Répondre en citant

non non f1 rien
