LE32C560 - Panne alimentation BN44-00339A



Poster un nouveau sujet   Répondre au sujet    Teleservice Forum Dépannage Electronique Index du Forum -> Depannage Television -> Televiseur LCD ( liquid cristal display ) -> SAMSUNG
Sujet précédent :: Sujet suivant
Auteur Message
Epsylon78
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 27 Jan 2012
Messages: 24

MessagePosté le: Mer 23 Oct - 21:41 (2013)    Sujet du message: LE32C560 - Panne alimentation BN44-00339A Répondre en citant

Bonjour,
Je viens cherchez une aide concernant l'alimentation de ma TV qui fait défaut.
Aucun condensateur gonflé

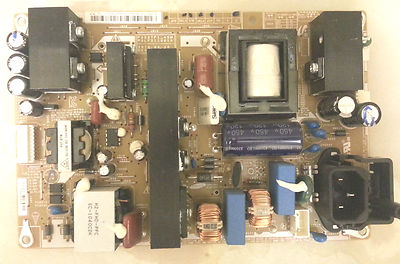

La référence est BN44-00339A rev 1.3.



Voila les relevés

Côté inverter

1 E-PWM = 0
2 NC
3 BLU_ON = 0
4 INV ERROR = 0
5 GND
6 GND
7 GND
8 GND
9 GND
10 B24V = 23.8
11 B24V = 23.8
12 B24V = 23.8
13 B24V = 23.8
14 B24V = 23.8

Coté carte main

1 B13V = 12.25
2 5V_DET = 0
3 B13V = 12.25
4 BLU_ON = 0
5 B13V = 12.25
6 E-PWN = 0
7 GND
8 H_SYNC = 0
9 GND
10 GND
11 GND
12 GND
13 B5V =0.4
14 B5V = 0.4
15 B13V = 12.25
16 A5V = 5.25
17 B13V =  12.25
18 PS_ON = 0.7

Lorsque je branche tout normalement, seul le voyant en façade s'allume. Aucune réaction telec ou bouton façade.
Si je débranche la carte main, alors le retro-eclairage se met à clignoter rapidement.

Est-ce que de votre point de vue la carte alim est hs ? Quel(s) composant(s) je peux vérifier sur la bête ?

merci d'avance

Pascal


Revenir en haut
Publicité






MessagePosté le: Mer 23 Oct - 21:41 (2013)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Sxl
Débutant
Débutant

Hors ligne

Inscrit le: 27 Sep 2013
Messages: 77
Masculin

MessagePosté le: Jeu 24 Oct - 21:47 (2013)    Sujet du message: LE32C560 - Panne alimentation BN44-00339A Répondre en citant

Bonsoir,

Voici les plans de la carte à télécharge en pdf (2 feuilles) : http://elektrotanya.com/samsung_bn44-00339a.pdf/download.html
A partir des tensions nulles que vous avez mesurées, vous devriez pouvoir remonter jusqu'au composant HS. Je pense qu'il faut chercher du côté du B5V pour commencer, en mesurant les tensions aux bornes des condensateurs chimiques. Si vous pouviez ensuite reporter ces valeurs sur le plan et les partager ici, je pense que ça aiderait les pros du forum (moi je débute, désolé !)


Revenir en haut
ptiphill
Débutant
Débutant

Hors ligne

Inscrit le: 24 Aoû 2013
Messages: 66
Localisation: France
Masculin

MessagePosté le: Ven 25 Oct - 06:48 (2013)    Sujet du message: LE32C560 - Panne alimentation BN44-00339A Répondre en citant

Bonjour, vérifier QB851 et les composants autour (RB855 RB856)

Revenir en haut
Epsylon78
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 27 Jan 2012
Messages: 24

MessagePosté le: Ven 25 Oct - 09:03 (2013)    Sujet du message: LE32C560 - Panne alimentation BN44-00339A Répondre en citant

Bonjour
Ok merci je vérifie ce soir.


Revenir en haut
ptiphill
Débutant
Débutant

Hors ligne

Inscrit le: 24 Aoû 2013
Messages: 66
Localisation: France
Masculin

MessagePosté le: Ven 25 Oct - 09:31 (2013)    Sujet du message: LE32C560 - Panne alimentation BN44-00339A Répondre en citant

Bonjour, en même temps, il manque 1V sur B13V, vérifier CM853
