PROBLEME IMAGE PLASMA SAMSUNG PS50P7HDX/XEF SD01



Poster un nouveau sujet   Répondre au sujet    Teleservice Forum Dépannage Electronique Index du Forum -> Depannage Television -> Plasma -> SAMSUNG
Sujet précédent :: Sujet suivant
Auteur Message
Trice83
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 19 Oct 2013
Messages: 7
Localisation: VAR
Masculin

MessagePosté le: Sam 19 Oct - 11:12 (2013)    Sujet du message: PROBLEME IMAGE PLASMA SAMSUNG PS50P7HDX/XEF SD01 Répondre en citant

Bonjour,


Tv : SAMSUNG PLASMA
Modèle : PS50P7HDX/XEF
Série : Z55V3SFP100066J
Version : SD01
Anné : 2007


Le téléviseur fonctinne normalement pendant environ 2h puis l'image disparée pour laisser place à des bandes de différentes couleurs.
Puis après quelque minutes les bandes de couleur disparaissent et l'écran devient totalement noir.
Durant ce temps si je tente de changer de source (affichage en haute à gauche) ou de modifier le volume du son (affichage en bas) je ne vois rien à l'écran donc l'affichage est totalement HS.
Par contre le son reste nickel !!!

Si je laisse reposer le téléviseur pendant environ 30 minutes je peux à nouveau regarder la TV pendant environ 2h .....

J'ai dépoussièré toutes les cartes électroniques, vérifié toutes les connexions et controlé visuellement toutes les cartes = rien à simaler et problème toujours présent.


Pouvez vous m'aider SVP ? Very Happy




Revenir en haut
Publicité






MessagePosté le: Sam 19 Oct - 11:12 (2013)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
robert65
Confirmer
Confirmer

Hors ligne

Inscrit le: 29 Juil 2010
Messages: 518
Localisation: Frs
Masculin Capricorne (22déc-19jan)

MessagePosté le: Sam 19 Oct - 14:52 (2013)    Sujet du message: PROBLEME IMAGE PLASMA SAMSUNG PS50P7HDX/XEF SD01 Répondre en citant

 Bonjour
Il faudrait faire des mesures de tension quand le télé fonctionne et lorsqu'il y a le défaut et comparer, je suppose une mauvaise soudure soit sur l'alim, la carte de gestion, pour cela il faut déposer les cartes une à une et bien vérifier à la loupe les soudures.
bonne bidouille
Cdt



Revenir en haut
Trice83
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 19 Oct 2013
Messages: 7
Localisation: VAR
Masculin

MessagePosté le: Sam 19 Oct - 18:46 (2013)    Sujet du message: PROBLEME IMAGE PLASMA SAMSUNG PS50P7HDX/XEF SD01 Répondre en citant

Merci pour l'info mais ou prendre les tensions pour comparer  ?
Y a t'il des points de mesures précis ou des borniers ?


Revenir en haut
robert65
Confirmer
Confirmer

Hors ligne

Inscrit le: 29 Juil 2010
Messages: 518
Localisation: Frs
Masculin Capricorne (22déc-19jan)

MessagePosté le: Sam 19 Oct - 19:53 (2013)    Sujet du message: PROBLEME IMAGE PLASMA SAMSUNG PS50P7HDX/XEF SD01 Répondre en citant

Bonsoir
Les valeurs des tensions sont sérigraphier sur la carte près des connecteurs

cdt


Revenir en haut
Trice83
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 19 Oct 2013
Messages: 7
Localisation: VAR
Masculin

MessagePosté le: Sam 19 Oct - 20:07 (2013)    Sujet du message: PROBLEME IMAGE PLASMA SAMSUNG PS50P7HDX/XEF SD01 Répondre en citant

OK super !
Demain je fais la vérification en mode normale et lors de l'apparition du défaut.
A suivre ...


Revenir en haut
Trice83
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 19 Oct 2013
Messages: 7
Localisation: VAR
Masculin

MessagePosté le: Lun 21 Oct - 19:52 (2013)    Sujet du message: PROBLEME IMAGE PLASMA SAMSUNG PS50P7HDX/XEF SD01 Répondre en citant

Salut,

Donc voici les valeurs théoriques :
Va : 65 / Vs : 198 / Vsc : -185 / Ve : 110 / Vset : 190

Voici les valeurs mesurées quand tout va bien :
Va : 75 / Vs : 204 / Vsc : -165 / Ve : 112 / Vset : 195

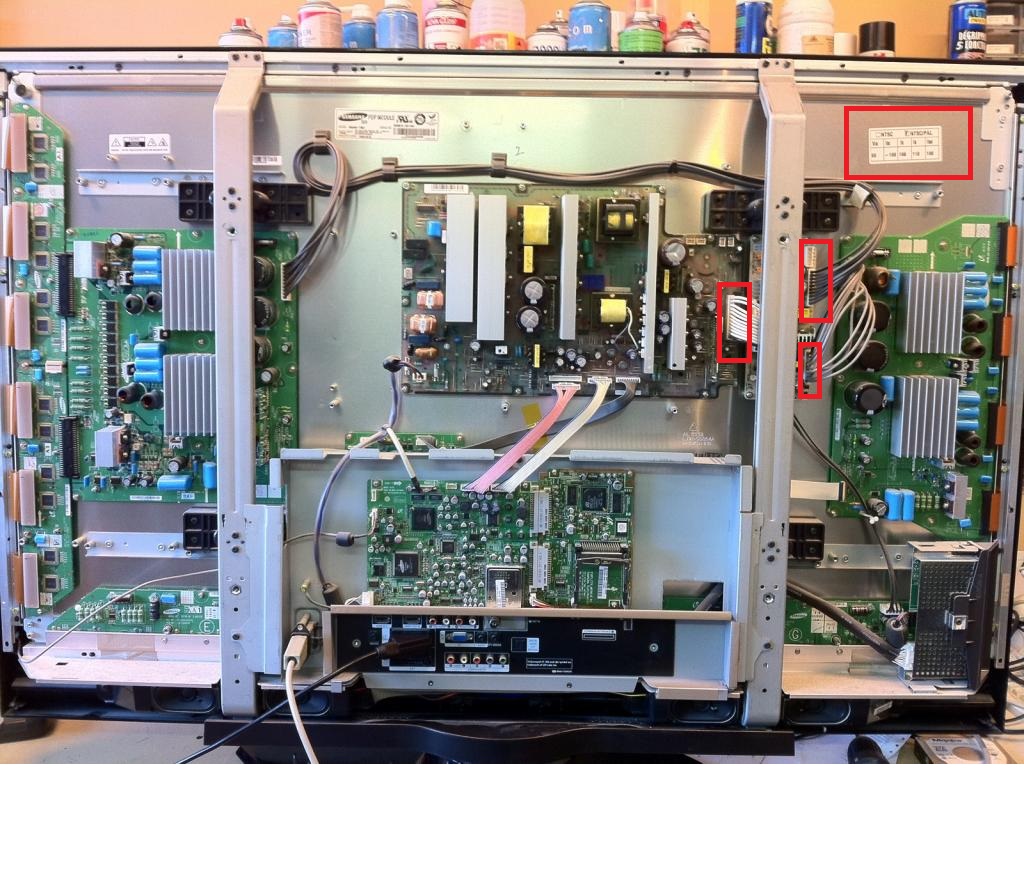

Puis j'ai installé la TV sur le mur sans le cache arrière pour attendre l'apparition du défaut et pouvoir relever ces mêmes tensions rapidement.

Mais depuis plus rien, j'ai laissé fonctionner la TV pendant des heures l'après midi puis j'ai recommancé le soir et plus aucun défaut tout est nickel .....

Pourquoi ?
Alors que j'avais droit au problème toutes les 2h avant ???

- meilleur ventillation sans le cache arrière ?
- problème de contact ou de contrainte avec le cache ?

Donc pour l'instant je laisse en l'état, je profite de ma TV et j'attends de voir. Si le défaut revient je ferai la manip des tensoins et s'il ne revient pas je découperai le capot arrière pour garder uniquement les cotés (TV fixée au murs).
A suivre ....


Revenir en haut
Trice83
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 19 Oct 2013
Messages: 7
Localisation: VAR
Masculin

MessagePosté le: Lun 4 Nov - 22:56 (2013)    Sujet du message: PROBLEME IMAGE PLASMA SAMSUNG PS50P7HDX/XEF SD01 Répondre en citant

Bonsoir, voici la suite car le problème est revenu et cette fois après 2 petites alertes de 5 minutes avec l'image à rayures de couleur sur les derniers jours (voir première image du message) c'est un arret définitif de l'image et une odeur de composant qui a chauffé.

Donc voici les valeurs théoriques :
Va : 65 / Vs : 198 / Vsc : -185 / Ve : 110 / Vset : 190

Voici les valeurs mesurées quand tout va bien :
Va : 75 / Vs : 204 / Vsc : -165 / Ve : 112 / Vset : 195


Voici les valeurs mesurées quand l'image est HS :
Va : 74 / Vs : 205 / Vsc : jamais stabilisée varie de façon rapide entre -1 et -138 en boucle  / Ve : 112 / Vset : 194
Visiblement un problème avec Vsc qui sur ma carte est écrit Vscan.

Donc inspection visuelle et olfactive (facile avec l'odeur) !
Localisation générale du problème :


Sur une des cartes sur la gauche vu de dos :


Voici la carte qui pose problème :

Les références que j'ai trouvées :
- une étiquette collée avec code bare IB391BA282D06L
- un marquage PBA REV BA2
- un tampon un peu effacé de couleur bleue 280213


Un zoom sur les composants HS :

Il s'agit des composants : ZD5019 - ZD5018 - ZD5021 ET ZD5022

Un zoom sur les mêmes composants en bon état de l'autre coté de la carte :


Voila le bilan est fait maintenant je voudrai savoir si mon défaut de l'image est lié au problème constaté (tension instable Vsc et composant HS) ?
Après je chercherai une solution pour réparer :
- changer uniquement les composants sur la carte en refaisant les soudures ?
- changer la carte mais quel est le tarif ?

Quelqu'un peu m'aider SVP Very Happy
Merci d'avance !


Revenir en haut
Trice83
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 19 Oct 2013
Messages: 7
Localisation: VAR
Masculin

MessagePosté le: Ven 8 Nov - 19:21 (2013)    Sujet du message: IDENTIFICATION DIODE Répondre en citant

Salut,

Tv : SAMSUNG PLASMA
Modèle : PS50P7HDX/XEF
Série : Z55V3SFP100066J
Version : SD01
Anné : 2007


Dans mon dernier sujet posté :
http://www.teleservice-depannage.com/t15279-PROBLEME-IMAGE-PLASMA-SAMSUNG-P…

J'ai donc trouvé des composants HS sur la carte Y-MAIN LJ41-014516A

4 diodes identifiées ZD5019 donc je pense type "zener" avec 3 bagues de couleur : Orange - Marron - vert
2 diodes noires idnetifiées D5002 marquées : PJ81 ES1G

Est ce que quelqu'un est capable de retrouver les caractéristiques des 2 diodes OU peut être un schema de cette carte ?
Qui peut me dire ou l'on peut acheter ce type de composant ?

Merci Very Happy



Revenir en haut
jules150
Modérateur
Modérateur

Hors ligne

Inscrit le: 26 Juil 2010
Messages: 4 395
Localisation: 57
Masculin Verseau (20jan-19fev)

MessagePosté le: Ven 8 Nov - 21:30 (2013)    Sujet du message: PROBLEME IMAGE PLASMA SAMSUNG PS50P7HDX/XEF SD01 Répondre en citant

Bonsoir,

Messages fusionnés, merci de continuer à la suite du premier pour la bonne compréhension de tous.

Désolé mais pas de schéma de ce type de carte, donc si on veut dépanner aux composants, faut faire sans et être équipé ... ou changer de carte.

Maintenant, j'ai cherché pour toi … et voilà ce que j'ai trouvé aux sujets de ses diodes.
1- "4 diodes identifiées ZD5019 donc je pense type "zener" avec 3 bagues de couleur : Orange - Marron - vert" =
Orange - Brown - Green = RLZ36B.
Le datasheet est ici : http://www.abcelectronique.com/composants/details_composant.php?id=824415

Pour achat, pas trouvé de RLZ36B mais équivalent (à voir) :
http://www.rs-particuliers.com/WebCatalog/Diode_Zener_Single_33V_6_500mW_Quadro-7102866.aspx

2- "2 diodes noires identifiées D5002 marquées : PJ81 ES1G" = ES1G.
Le datasheet est ici : http://www.abcelectronique.com/composants/details_composant.php?id=307795

Pour achat :
http://fr.farnell.com/jsp/search/browse.jsp?N=2014+203047&Ntk=gensearch&Ntt=ES1G&Ntx=mode+matchallpartial
http://www.rs-particuliers.com/Search.aspx?Terms=ES1G&Page=0

J'espère que cela va t’aider.
Bon dépannage.


Cordialement Jules

_________________
Devenir un Dépanneur Virtuel ! C'est simple : http://img.xooimage.com/files109/8/8/e/d-panneur-virtuel-44da11c.jpg


Revenir en haut
Trice83
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 19 Oct 2013
Messages: 7
Localisation: VAR
Masculin

MessagePosté le: Ven 8 Nov - 23:48 (2013)    Sujet du message: PROBLEME IMAGE PLASMA SAMSUNG PS50P7HDX/XEF SD01 Répondre en citant

C'est claire que ca va m'aider !

Je vais pouvoir commander et faire les essais.

Un grand merci à toi Jules Okay Okay Okay
