[Résolu] oscillo hameg 203 "pas net"



Poster un nouveau sujet   Répondre au sujet    Teleservice Forum Dépannage Electronique Index du Forum -> Depannage BRUN Hifi Pc etc ... -> Depannage Electronique Divers
Sujet précédent :: Sujet suivant
Auteur Message
seti
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 16 Oct 2007
Messages: 24
Localisation: lyon
Masculin Gémeaux (21mai-20juin)

MessagePosté le: Ven 13 Sep - 18:35 (2013)    Sujet du message: [Résolu] oscillo hameg 203 "pas net" Répondre en citant

salut a tous

on m'a donné un vieil oscillo hameg 203 il fonctionne parfaitement ,mais la trace du signal n'est pas tres nette
malgré tous les réglage c'est vraiment "pal" je me demandait si quelqun connait ce symptôme et si
un composant spécifique était concerné et donc a changer.
merci d'avance

un aperçu du problème.


Revenir en haut
Publicité






MessagePosté le: Ven 13 Sep - 18:35 (2013)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
D²EM
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 09 Sep 2012
Messages: 1 736
Localisation: LORRAINE
Masculin Poissons (20fev-20mar)

MessagePosté le: Ven 13 Sep - 19:06 (2013)    Sujet du message: [Résolu] oscillo hameg 203 "pas net" Répondre en citant

salut


soit le tube est HS
soit pb de focus, il faut ouvrir et voir si il y a un réglage et vérifier les condos
_________________
Cordialement.
DIDIER

HTTP://depannagetv.wix.com/d2em

https://www.facebook.com/depannageeneelectronique


Revenir en haut
Visiter le site web du posteur
seti
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 16 Oct 2007
Messages: 24
Localisation: lyon
Masculin Gémeaux (21mai-20juin)

MessagePosté le: Ven 13 Sep - 21:38 (2013)    Sujet du message: [Résolu] oscillo hameg 203 "pas net" Répondre en citant

D²EM a écrit:
salut


soit le tube est HS
soit pb de focus, il faut ouvrir et voir si il y a un réglage et vérifier les condos

oui,mais vérifier quoi et ou ?


Revenir en haut
D²EM
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 09 Sep 2012
Messages: 1 736
Localisation: LORRAINE
Masculin Poissons (20fev-20mar)

MessagePosté le: Ven 13 Sep - 21:52 (2013)    Sujet du message: [Résolu] oscillo hameg 203 "pas net" Répondre en citant

bonsoir


sans un minimum de connaissances ça va être compliquer de faire des contrôles
_________________
Cordialement.
DIDIER

HTTP://depannagetv.wix.com/d2em

https://www.facebook.com/depannageeneelectronique


Revenir en haut
Visiter le site web du posteur
seti
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 16 Oct 2007
Messages: 24
Localisation: lyon
Masculin Gémeaux (21mai-20juin)

MessagePosté le: Sam 14 Sep - 00:11 (2013)    Sujet du message: [Résolu] oscillo hameg 203 "pas net" Répondre en citant

le "minimum" de connaissance ,je pense l'avoir quand même.

Revenir en haut
JPAT
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 20 Juin 2012
Messages: 1 919
Localisation: Bordeaux
Masculin Lion (24juil-23aoû)

MessagePosté le: Sam 14 Sep - 08:18 (2013)    Sujet du message: [Résolu] oscillo hameg 203 "pas net" Répondre en citant

Il faut regarder les réglages de gain au niveau de la THT.

Si tu ne vois pas ce que 'on veut dire, c'est que le "minimum" n'est pas atteint.

Mais je suis d'accord avec Didier, c'est peut-être un probleme de tube hs aussi.


Revenir en haut
seti
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 16 Oct 2007
Messages: 24
Localisation: lyon
Masculin Gémeaux (21mai-20juin)

MessagePosté le: Sam 14 Sep - 20:45 (2013)    Sujet du message: [Résolu] oscillo hameg 203 "pas net" Répondre en citant

vous pensez a cet ajustable ?



Revenir en haut
JPAT
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 20 Juin 2012
Messages: 1 919
Localisation: Bordeaux
Masculin Lion (24juil-23aoû)

MessagePosté le: Sam 14 Sep - 20:53 (2013)    Sujet du message: [Résolu] oscillo hameg 203 "pas net" Répondre en citant

Je pense que celui là agit plutot sur le focus.

Normalement il y a des ajustables au niveau du tranfo de la THT


Revenir en haut
seti
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 16 Oct 2007
Messages: 24
Localisation: lyon
Masculin Gémeaux (21mai-20juin)

MessagePosté le: Dim 15 Sep - 00:34 (2013)    Sujet du message: [Résolu] oscillo hameg 203 "pas net" Répondre en citant

le circuit tht diviser en deux pour mieux de détails , mais la j'ais un doute ,..




Revenir en haut
JPAT
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 20 Juin 2012
Messages: 1 919
Localisation: Bordeaux
Masculin Lion (24juil-23aoû)

MessagePosté le: Dim 15 Sep - 07:11 (2013)    Sujet du message: [Résolu] oscillo hameg 203 "pas net" Répondre en citant

Tout ça c'est l'alim à mon avis, pas la tht.

Revenir en haut
D²EM
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 09 Sep 2012
Messages: 1 736
Localisation: LORRAINE
Masculin Poissons (20fev-20mar)

MessagePosté le: Dim 15 Sep - 11:59 (2013)    Sujet du message: [Résolu] oscillo hameg 203 "pas net" Répondre en citant

salut

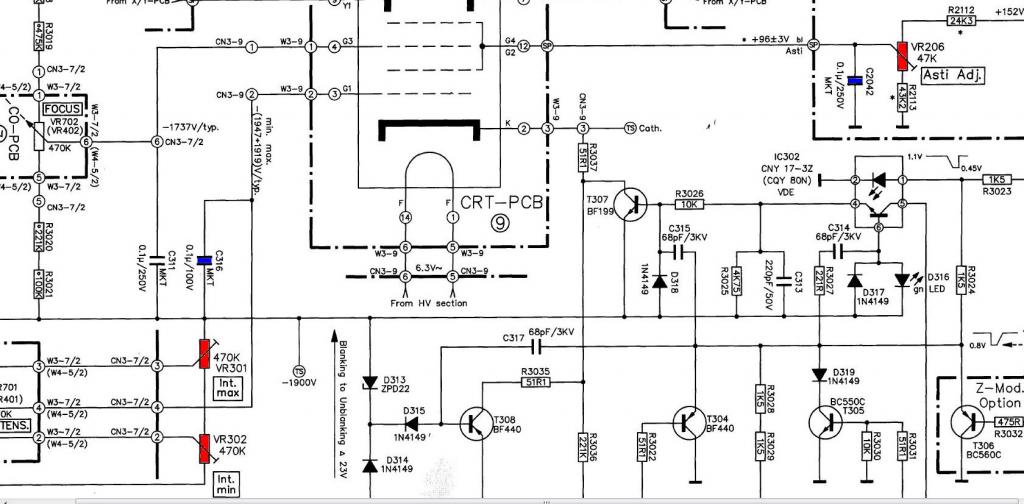

sur le premier bout de schémas c'est VR702 (focus) et VR301 / VR302 pour l'intensité et VR206 pour la tension de G2
_________________
Cordialement.
DIDIER

HTTP://depannagetv.wix.com/d2em

https://www.facebook.com/depannageeneelectronique


Revenir en haut
Visiter le site web du posteur
seti
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 16 Oct 2007
Messages: 24
Localisation: lyon
Masculin Gémeaux (21mai-20juin)

MessagePosté le: Dim 15 Sep - 13:13 (2013)    Sujet du message: [Résolu] oscillo hameg 203 "pas net" Répondre en citant

ok,je vais tenter un réglage par les ajustables en rouge sur le schéma
ensuite si ce n'est pas concluant je tenterais un échange des condo en bleu (mais la je n'y crois pas trop , merci



Revenir en haut
jules150
Modérateur
Modérateur

Hors ligne

Inscrit le: 26 Juil 2010
Messages: 4 395
Localisation: 57
Masculin Verseau (20jan-19fev)

MessagePosté le: Dim 15 Sep - 21:05 (2013)    Sujet du message: [Résolu] oscillo hameg 203 "pas net" Répondre en citant


Bonsoir à tous,

Oui, je pense aussi que ton problème vient de là.
Vérifie bien la valeur du potar (INTENS.) et des deux ajustables VR301 et 302.

Bon dépannage.

Cordialement Jules

_________________
Devenir un Dépanneur Virtuel ! C'est simple : http://img.xooimage.com/files109/8/8/e/d-panneur-virtuel-44da11c.jpg


Revenir en haut
seti
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 16 Oct 2007
Messages: 24
Localisation: lyon
Masculin Gémeaux (21mai-20juin)

MessagePosté le: Dim 29 Sep - 19:32 (2013)    Sujet du message: [Résolu] oscillo hameg 203 "pas net" Répondre en citant

salut
je ne comprends pas ce qu'il s'est passé !! ?
j'ais démonté le carter de l'oscilloscope,j'ais vu un fil débranché sur le canon du tube cathodique.

http://nsa33.casimages.com/img/2013/09/29/130929083137518533.jpg
j'ais pensé qu'il fallait le ressouder a la pin ou il semblait être soudé.
une fois fait ,je démarre l'oscilloscope ,mais la au lieu d'avoir une ligne horizontal (normal)
j'ais une courbe sur la moitié gauche de l'écran !! ?impossible de faire la mise au point.

j'ais supprimer le fil que j'ais souder (comme il était avant)
je démarre l'oscilloscope , et la...miracle !!

un test sur un signal de calibrage ,le signal est parfait !! tout est ok !!
que s'est t'il passé ? une explication ? ....


Revenir en haut
potar
Débutant
Débutant

Hors ligne

Inscrit le: 04 Nov 2007
Messages: 35
Localisation: elancourt
Masculin Bélier (21mar-19avr)

MessagePosté le: Mar 7 Jan - 21:12 (2014)    Sujet du message: [Résolu] oscillo hameg 203 "pas net" Répondre en citant

salut
souvent la panne provient des soudures sur la carte du col du tube donc refais ces soudures
cordialement
