[Résolu] PLASMA LG 42PC55
Aller à la page: 1, 2, 3  >


Poster un nouveau sujet   Répondre au sujet    Teleservice Forum Dépannage Electronique Index du Forum -> Depannage Television -> Plasma -> LG
Sujet précédent :: Sujet suivant
Auteur Message
CBR1304
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 06 Sep 2013
Messages: 24
Localisation: MONTPELLIER
Masculin Bélier (21mar-19avr)

MessagePosté le: Ven 6 Sep - 16:36 (2013)    Sujet du message: [Résolu] PLASMA LG 42PC55 Répondre en citant

Bonjour à vous tous.
Cela fait quelques jours que tente de réparer le plasma suivant :


Marque : LG
Model : 42PC55-ZB AECYLLMP
N° DE SERIE : 801MATW32593
DALLE : PDP42X40523

J'ai déjà parcouru le forum à la recherche d'un sujet semblable mais je n'arrive pas à isoler le problème.
En fait, il n'y a pas d'mage, le son est présent, la led verte en façade est fixe verte lorsque je l'allume et rouge fixe lorsque je l'éteint.
Tous les fusibles sont bons, les tensions au niveau de la carte centrale sont bonnes.
Au niveau de la carte Ysus les fusibles sont bons et les tensions aussi.


Il reste je crois la carte buffers mais visiblement les transistors n'ont pas l'air abîmés.


Généralement dans les divers sujets que j'ai lu les tensions ne sont pas bonnes et les fusibles sont grillés.


Alors comme je ne suis pas un expert tous vos conseils et avis seront les bienvenus.


Merci d'avance.


Revenir en haut
Publicité






MessagePosté le: Ven 6 Sep - 16:36 (2013)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
CBR1304
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 06 Sep 2013
Messages: 24
Localisation: MONTPELLIER
Masculin Bélier (21mar-19avr)

MessagePosté le: Ven 6 Sep - 21:17 (2013)    Sujet du message: [Résolu] PLASMA LG 42PC55 Répondre en citant

Je viens de reprendre les mesures, Va => 61V, Vs =>200V, 5v => 5v sur la carte YSUS et la carte centrale YPSU.Je viens encore de vérifier l'état des condos.

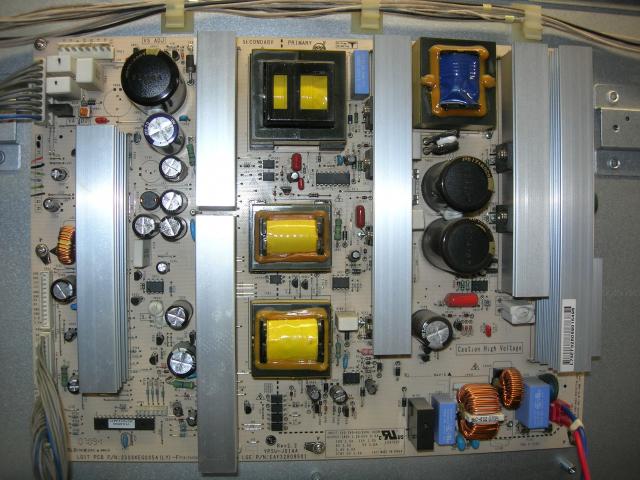

Je vous joins la photo de la carte YPSU.
Merci encore.


Revenir en haut
CBR1304
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 06 Sep 2013
Messages: 24
Localisation: MONTPELLIER
Masculin Bélier (21mar-19avr)

MessagePosté le: Ven 6 Sep - 21:41 (2013)    Sujet du message: photo ypsu Répondre en citant

la photo n'est pas passée, je recommence.





la carte YSUS :





la carte ZSUS





et une autre carte :





A+



Revenir en haut
jules150
Modérateur
Modérateur

Hors ligne

Inscrit le: 26 Juil 2010
Messages: 4 395
Localisation: 57
Masculin Verseau (20jan-19fev)

MessagePosté le: Ven 6 Sep - 22:57 (2013)    Sujet du message: [Résolu] PLASMA LG 42PC55 Répondre en citant

Bonsoir,

Bienvenue sur le forum.

Ok pour Va => 61V, Vs =>200V, 5v => 5v ... mais...

"
Au niveau de la carte Ysus les fusibles sont bons et les tensions aussi." ???

Vérifie ses deux tensions :


Pour Vy ici :


Pour Vzb :


Se mefier également de la carte Y-drive :


Cordialement Jules
_________________
Devenir un Dépanneur Virtuel ! C'est simple : http://img.xooimage.com/files109/8/8/e/d-panneur-virtuel-44da11c.jpg


Revenir en haut
CBR1304
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 06 Sep 2013
Messages: 24
Localisation: MONTPELLIER
Masculin Bélier (21mar-19avr)

MessagePosté le: Sam 7 Sep - 21:41 (2013)    Sujet du message: [Résolu] PLASMA LG 42PC55 Répondre en citant

Bonsoir Jules,
merci pour ton aide,
Les fusibles de la carte YSUS sont bons .
Les tensions de la carte YSUS sont bonnes à savoir 4,91V,Va : 60V,VS : 205V .
Au niveau de la carte ZSUS, les tensions sont = VS : 209V, Va : 60V .et 5V.


La tension Vy est 0.00V et la tension Vzb est 0,19V


Par contre au niveau de la carte Y drive, que dois-je vérifier ?


Encore merci.


A+




Revenir en haut
CBR1304
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 06 Sep 2013
Messages: 24
Localisation: MONTPELLIER
Masculin Bélier (21mar-19avr)

MessagePosté le: Sam 7 Sep - 21:47 (2013)    Sujet du message: Photo y drive Répondre en citant

j'envoie la photo de la Y drive .






Revenir en haut
CBR1304
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 06 Sep 2013
Messages: 24
Localisation: MONTPELLIER
Masculin Bélier (21mar-19avr)

MessagePosté le: Sam 7 Sep - 21:57 (2013)    Sujet du message: erreur de tension Répondre en citant

je me suis trompé dans les tensions car le multi mètre n'était pas correctement paramétré .
En fait, en tension Vy il y a = -152,6V et en Vzb il y a 6,4V.


désolé.


Revenir en haut
jules150
Modérateur
Modérateur

Hors ligne

Inscrit le: 26 Juil 2010
Messages: 4 395
Localisation: 57
Masculin Verseau (20jan-19fev)

MessagePosté le: Dim 8 Sep - 13:48 (2013)    Sujet du message: [Résolu] PLASMA LG 42PC55 Répondre en citant

Bonjour,

Déjà vérifie si les tensions indiquées sur ton étiquette collé à la dalle correspond à celle qui j'ai mise.

OK, sauf erreur donc pour rappel (tes mesures) :

    Va   *    Vs    *   5V
********************
  61V   *  200V  *   5V
  60V   *  205V  *   4,91V
  60V   *  209V  *   5V


    -Vy      *    Vzb
***************
 152,6V    *   6,4V

Pour ma part Vs est un peu haut d'où la valeur de Vy et celle de Vzb n'est pas bonne.

Si pas mieux, je pense a un problème de la carte Z-sus.
Revérifie tout ça.



Cordialement Jules
_________________
Devenir un Dépanneur Virtuel ! C'est simple : http://img.xooimage.com/files109/8/8/e/d-panneur-virtuel-44da11c.jpg


Revenir en haut
CBR1304
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 06 Sep 2013
Messages: 24
Localisation: MONTPELLIER
Masculin Bélier (21mar-19avr)

MessagePosté le: Dim 8 Sep - 17:45 (2013)    Sujet du message: [Résolu] PLASMA LG 42PC55 Répondre en citant

Bonsoir jules,


Je viens de reprendre les tensions pour être sûr :


               Va       *    Vs    *   5V
********************
YPSU =  60,1V   *  207V  *   4,92V
YSUS =  60,0V   *  208V  *   4,91V
ZSUS =  59,9V   *  209V  *   4,79V


    -Vy      *    Vzb
***************
 152,5V    *   6,55V


Je te joins également la photo des étiquettes présentes sur la dalle.


Si il s'avère que la ZSUS est en défaut, peux-t-on isoler le composant défaillant ?


A+ et merci.









Revenir en haut
CBR1304
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 06 Sep 2013
Messages: 24
Localisation: MONTPELLIER
Masculin Bélier (21mar-19avr)

MessagePosté le: Lun 9 Sep - 21:10 (2013)    Sujet du message: [Résolu] PLASMA LG 42PC55 Répondre en citant

Bonsoir,

Suite à mes dernière prises de tensions, peut-on confirmer que la carte ZSUS est HS ?

Un grand merci d'avance.

A + tard.


Revenir en haut
jules150
Modérateur
Modérateur

Hors ligne

Inscrit le: 26 Juil 2010
Messages: 4 395
Localisation: 57
Masculin Verseau (20jan-19fev)

MessagePosté le: Lun 9 Sep - 22:37 (2013)    Sujet du message: [Résolu] PLASMA LG 42PC55 Répondre en citant

Bonjour,

"...peut-on confirmer que la carte ZSUS est HS ?" a mon avis OUI.

Attends d'autres avis.

Cordialement Jules
_________________
Devenir un Dépanneur Virtuel ! C'est simple : http://img.xooimage.com/files109/8/8/e/d-panneur-virtuel-44da11c.jpg


Revenir en haut
CBR1304
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 06 Sep 2013
Messages: 24
Localisation: MONTPELLIER
Masculin Bélier (21mar-19avr)

MessagePosté le: Mar 10 Sep - 08:26 (2013)    Sujet du message: photo de 2 composants de la carte y drive Répondre en citant

Bonjour,


Je viens d'inspecter visuellement la carte y drive et je vous envoie 2 clichés de 2 composants.








Il y a des petites traces marrons au niveau des soudures.


A + tard.


Revenir en haut
CBR1304
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 06 Sep 2013
Messages: 24
Localisation: MONTPELLIER
Masculin Bélier (21mar-19avr)

MessagePosté le: Jeu 12 Sep - 23:08 (2013)    Sujet du message: Suite Répondre en citant

Bonsoir à vous tous,

Je souhaiterai savoir quels sont les prochaines étapes du diagnostique pour pouvoir s'assurer que seul la carte Zsus est hs.

Merci d'avance pour votre patience, car j'imagine que vous n'avez pas que cela à faire !!!

A bientôt.


Revenir en haut
CBR1304
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 06 Sep 2013
Messages: 24
Localisation: MONTPELLIER
Masculin Bélier (21mar-19avr)

MessagePosté le: Lun 16 Sep - 14:49 (2013)    Sujet du message: [Résolu] PLASMA LG 42PC55 Répondre en citant

Bonjour,

Je recherche un ou plusieurs avis concernant mon souci de Plasma.

Selon Jules150, la ZSUS serait à priori Hs.

n'hésitez pas à me donner votre avis, je suis preneur de toutes infos et conseils supplémentaires concernant mon sujet.

Merci !!!


Revenir en haut
obee1
Apprenti
Apprenti

Hors ligne

Inscrit le: 31 Oct 2012
Messages: 193
Localisation: lens
Masculin Sagittaire (22nov-21déc)

MessagePosté le: Lun 16 Sep - 15:41 (2013)    Sujet du message: [Résolu] PLASMA LG 42PC55 Répondre en citant

bonjour,jules a beaucoup plus de connaissance que toi et moi reuni,il sait de quoi il parle,si jules te confirme que ta carte est hs,c'est qu'elle est hs,cordialement
