 Bonjour a toutes et a tous,

je profite des congé pour m'attaquer a un LCD de marque philips.

Référence du LCD ; 47PFL5603H
Référence dalle ; Q522.1E LB

Problème ;

Alors simple a la base lors du branchement au secteur rien...pas de Led de veille pas de bruit ...

A l'ouverture, je trouve sur la platine d'alimentions ;

Une résistance R5 de 121 Ohm complétement cramée...et le fusible F101 coupé.

Voici l'image de la partie de la carte d'alimentation référencée ; PLHL T722A



Sinon la photo de la carte complète ;



bien sur le remplacement de la résistance et du fusible ne change rien a part que le fusible de claque pas mais la résistance oui Smile

Voila pour un début.


Revenir en haut
Publicité






MessagePosté le: Jeu 8 Aoû - 20:57 (2013)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
crazycavan
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 08 Oct 2012
Messages: 26
Localisation: chez la voisine
Masculin Scorpion (23oct-21nov)

MessagePosté le: Ven 9 Aoû - 10:47 (2013)    Sujet du message: Panne sur Lcd philips Répondre en citant

Salut verifie le pont de diode et le transistor de puissance si pas en C/C dans un premier temps

Revenir en haut
vincent666
Amateur
Amateur

Hors ligne

Inscrit le: 07 Oct 2009
Messages: 422
Localisation: France
Masculin

MessagePosté le: Ven 9 Aoû - 11:29 (2013)    Sujet du message: Panne sur Lcd philips Répondre en citant

 Bonjour et merci pour ce début d'analyse ;

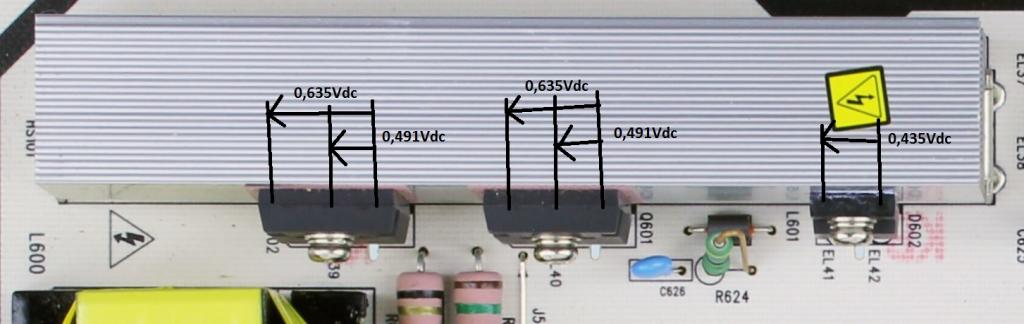

donc les transistors semble oké, les valeurs sont sur la photo jointe, et le pont de diode est oké.
