PHILIPS 32PFL3605/12 qui ne s'allume plus



Poster un nouveau sujet   Répondre au sujet    Teleservice Forum Dépannage Electronique Index du Forum -> Depannage Television -> Televiseur LCD ( liquid cristal display ) -> PHILIPS
Sujet précédent :: Sujet suivant
Auteur Message
el80n
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 13 Juil 2013
Messages: 5

MessagePosté le: Sam 13 Juil - 17:35 (2013)    Sujet du message: PHILIPS 32PFL3605/12 qui ne s'allume plus Répondre en citant

Bonjour à tous /



Marque : PHILIPS
Model : 32PFL3605/12
Chassis :
Default constaté : plus rien ne s'allume (ni ecran, ni led)
Les mesures effectuées :
en sortie de la carte d'alimentation
5V ok
12V reste à 0
24V reste à 0


le fusible est ok
pas de défaut visible sur la carte




voici un lien vers un pdf de maintenance de ce modèle : http://tvrepair.ru/arhiv/tpm4.1.pdf


J'avoue que je ne sais pas trop par où commencer. Une idée ?






Revenir en haut
Publicité






MessagePosté le: Sam 13 Juil - 17:35 (2013)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
el80n
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 13 Juil 2013
Messages: 5

MessagePosté le: Dim 14 Juil - 16:21 (2013)    Sujet du message: PHILIPS 32PFL3605/12 qui ne s'allume plus Répondre en citant

re-bonjour
Bon. Je pense que lorsque j'ai fait mes mesures, la TV était en standby... pour l'activer, je dois envoyer du 3.3V ou du 5V sur l'entrée SB ?




Revenir en haut
el80n
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 13 Juil 2013
Messages: 5

MessagePosté le: Lun 15 Juil - 00:21 (2013)    Sujet du message: PHILIPS 32PFL3605/12 qui ne s'allume plus Répondre en citant

Bon, donc je pense avoir un problème avec le signal 3.3V de la broche S/B. Il reste constamment à 1.17V, que l'on pousse le bouton ON ou pas.


j'ai tenté de réchauffer les condensateurs au sèche cheveux.. ça n'a rien changé. Quelqu'un a-t-il une idée ?


Revenir en haut
el80n
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 13 Juil 2013
Messages: 5

MessagePosté le: Lun 15 Juil - 16:36 (2013)    Sujet du message: PHILIPS 32PFL3605/12 qui ne s'allume plus Répondre en citant

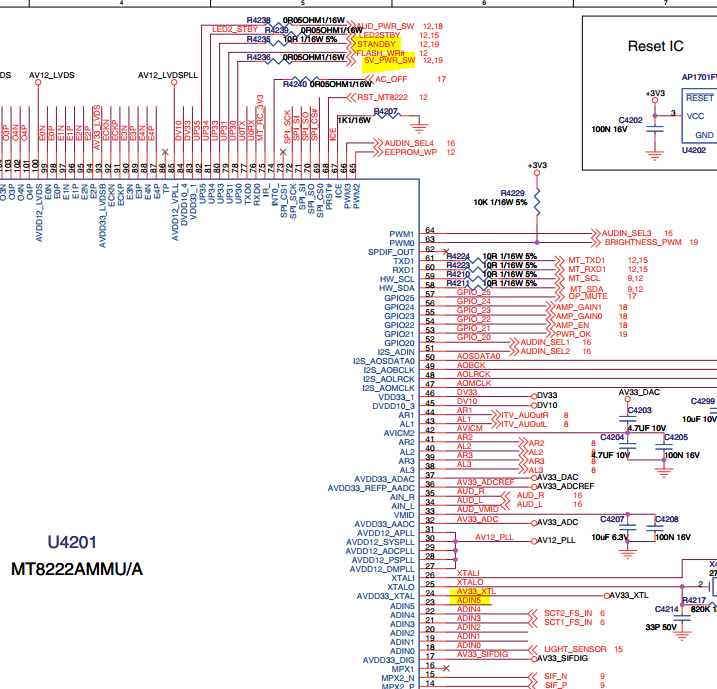

L'enquête avance. TV branchée, la puce U4201 prend bien en compte le bouton On/Off de façade sur sa Pin 23


Tension ADIN5 au repos : 1.20V
Tension ADIN5 bouton Power appuyé : 0V


Par contre, en sortie de cette même puce, Standby et 5V_PWR_SW reste à 1.2 V . Donc soit la puce est HS, soit il y a quelque chose autour qui ne fournit pas la tension attendue. J'ai vérifié visuellement tous les composants SMD (et les grosses capas), il n'y a rien de brulé, de gonflé ou de louche, des 2 cotés de la carte.  Que suggérez-vous ?





Revenir en haut
el80n
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 13 Juil 2013
Messages: 5

MessagePosté le: Mar 16 Juil - 23:02 (2013)    Sujet du message: PHILIPS 32PFL3605/12 qui ne s'allume plus Répondre en citant

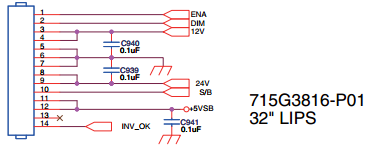

Bon, je progresse. Par un heureux hasard, la télé s'est mise en marche une fois. J'ai pu à cette occasion vérifier que la broche Standby de la carte de puissance attend du 3V3. Je me suis donc mis à chercher où le 3V3 est créé pour voir ce qu'il en est. C'est là :





C'est un régulateur de tension G973 (fiche ici : http://www.gmt.com.tw/product/datasheet/EDS-973.pdf)
En fonctionnement normal, j'ai donc :


VEN : 2.69
POK : 5.3
VPP : 5.3
VIN : 5.3
ADJ : 0.8
VO : 3.30


A ce moment là, je peux éteindre et rallumer la télé en appuyant sur le bouton On/Off de facade. Si je coupe le secteur, je retombe en mode "je veux pas m'allumer" et là les mesures sont :


VEN : 2.69
POK : 5.3
VPP : 5.3
VIN : 5.3
ADJ : 0.29
VO : 1.20



Donc en gros, il y a les bonnes valeurs en entrée. Par contre en sortie, non. Si à ce moment-là je décide de mesurer la tension sur la borne ADJ avec le "-" de mon multimetre sur la borne "-" d'un des deux condos C7158 et C7153 (connectée à la masse), alors il se passe un truc qui m'échappe et la tension remonte à 0.8 sur ADJ et puis tout fonctionne normalement (3V3 + la télé s'allume).


Alors d'après vous, c'est ..


-  le condo C7158 (j'aimerais bien, il a l'air simple à remplacer)?
-  le C7159 (smd - d'ailleurs à quoi sert-il ?) ?
- la resistance R7142 (smd) que mon multimètre mesure à 2.1kOhm au lieu de 4.7kOhm .. pourtant, quand on obtient le 3V3, ça veut dire que forcément.. elle est correcte
- la resistance R7141 (smd) que mon multimètre mesure à 1.23kOhm
- un autre condo des entrées ?
- le régulateur lui-même ?




Je suis curieux d'avoir votre avis.
