[RESOLU] Ampli Harman Kardon HK 670



Poster un nouveau sujet   Répondre au sujet    Teleservice Forum Dépannage Electronique Index du Forum -> Depannage BRUN Hifi Pc etc ... -> Depannage HIFI
Sujet précédent :: Sujet suivant
Auteur Message
lutilisateurlibre
Débutant
Débutant

Hors ligne

Inscrit le: 10 Sep 2009
Messages: 32

MessagePosté le: Jeu 13 Juin - 19:22 (2013)    Sujet du message: [RESOLU] Ampli Harman Kardon HK 670 Répondre en citant

Bonjour à tous,

Je reviens vers vous  pour quelques renseignements:

Possédant un HK670, j'ai souhaitais le modifier en "shuntant" la partie Pré-Ampli pour "attaquer" les 2 cartes Ampli G et D directement (en quelque sorte faire un bloc de puissance)

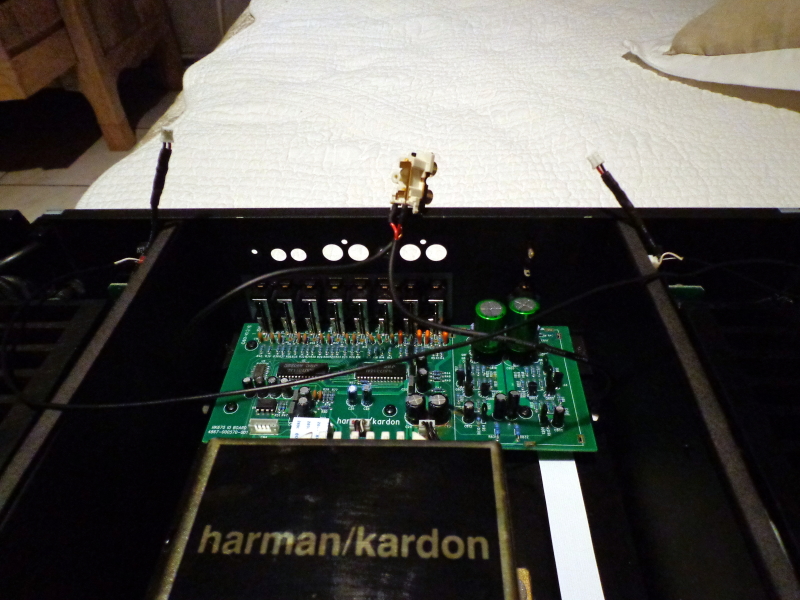

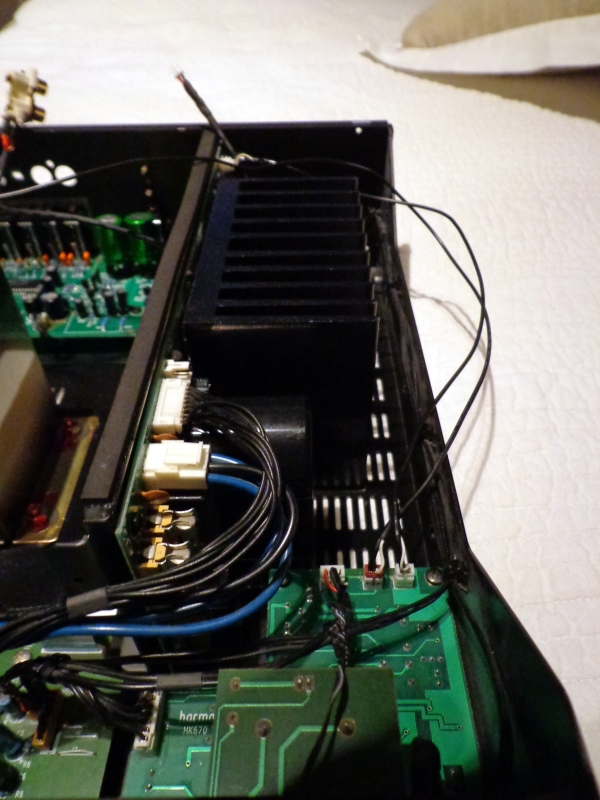

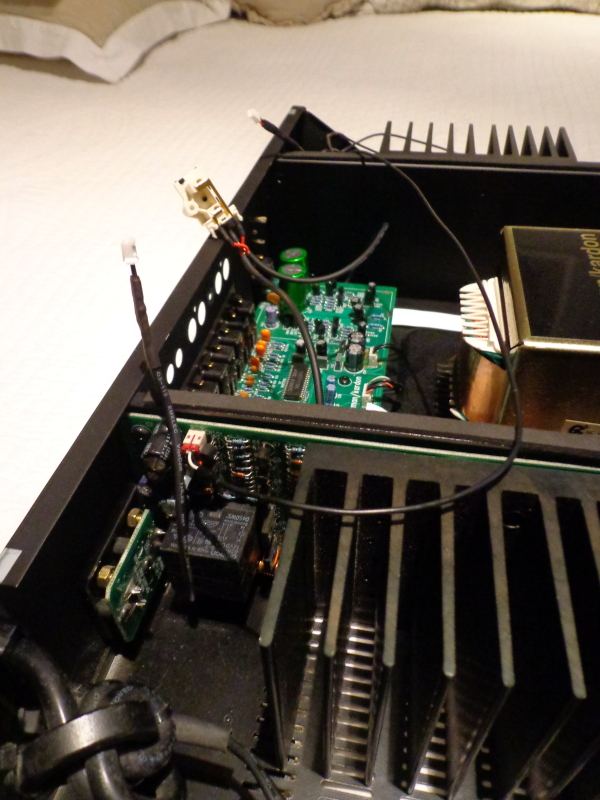

Pour cela (pour ne pas détériorer les 2 câbles originaux) je me suis confectionné  2 cordons/câbles audio branché en entrée (CN1) de la carte ampli -----> une embase RCA châssis.

D'origine les sortie G et D de la carte TONE (CN7/CN8) sont raccordées aux entrées (CN1) des 2 cartes Ampli.

Ci joint la doc technique: http://www.sendspace.com/file/osktvi

Mes questions sont les suivantes, en espérant que vous puissiez y répondre.

Question Quand je dé-raccorde 1 des 2 petits câbles audio entre les 2 cartes TONE (CN7/CN8) et AMPLI (CN1), l'ampli  se met en veille ? Pourquoi ?

Question Quand j'attaque via ma modif directement les 2 cartes ampli, il n'y aucun son qui sort !!!

Question J'ai remarqué pendant mes essais qu'un ampli était tiède, l'autre complètement froid  ???










D'avance merci  Wink


Dernière édition par lutilisateurlibre le Lun 17 Juin - 19:08 (2013); édité 1 fois
