Moniteur ACER AL1713



Ce forum est verrouillé; vous ne pouvez pas poster, ni répondre, ni éditer les sujets.   Ce sujet est verrouillé; vous ne pouvez pas éditer les messages ou faire de réponses.    Teleservice Forum Dépannage Electronique Index du Forum -> Depannage Informatique -> Moniteur
Sujet précédent :: Sujet suivant
Auteur Message
eldwyn
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 07 Mai 2013
Messages: 5
Masculin Taureau (20avr-20mai)

MessagePosté le: Mer 8 Mai - 10:56 (2013)    Sujet du message: Moniteur ACER AL1713 Répondre en citant

Bonjour,
Voici mon souci avec ce moniteur :


Marque : ACER
Model : AL1713
Chassis :
Default constaté : Suite à un violent orage et surtension, plus d'image, pas de voyants, rien
Les mesures effectuées : J'ai une tension jusqu'à l'entrée du transformateur sur la carte alim, après, plus rien => Peut on trouver ce genre de pièce de rechange?

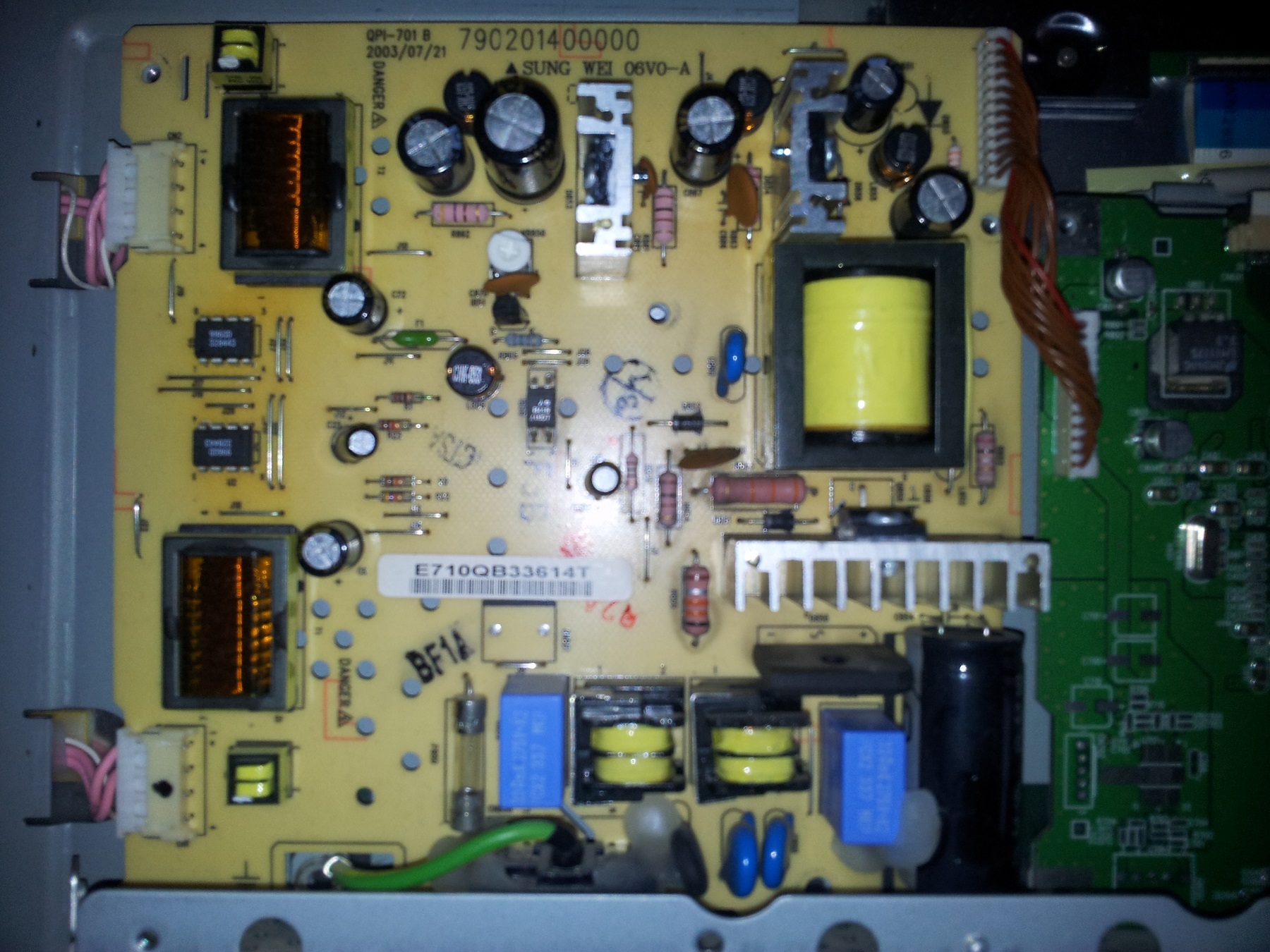

Photo de la carte d'alim :


Revenir en haut
Publicité






MessagePosté le: Mer 8 Mai - 10:56 (2013)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Cabx
Confirmer
Confirmer

Hors ligne

Inscrit le: 22 Sep 2010
Messages: 703
Masculin Bélier (21mar-19avr)

MessagePosté le: Mer 8 Mai - 13:38 (2013)    Sujet du message: Moniteur ACER AL1713 Répondre en citant

salut,

tu parles du transfo T850 ?


Revenir en haut
eldwyn
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 07 Mai 2013
Messages: 5
Masculin Taureau (20avr-20mai)

MessagePosté le: Jeu 9 Mai - 09:15 (2013)    Sujet du message: Moniteur ACER AL1713 Répondre en citant

Salut Cabx


C'est exactement ca, le T850.


Revenir en haut
Cabx
Confirmer
Confirmer

Hors ligne

Inscrit le: 22 Sep 2010
Messages: 703
Masculin Bélier (21mar-19avr)

MessagePosté le: Jeu 9 Mai - 09:32 (2013)    Sujet du message: Moniteur ACER AL1713 Répondre en citant

salut,

donc tu as bien ta tension en sortie de pont de diode ?
R852 est ok ?
contrôle tes tensions sur connecteurs voir si tu as tes 3V et 5 V


Revenir en haut
eldwyn
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 07 Mai 2013
Messages: 5
Masculin Taureau (20avr-20mai)

MessagePosté le: Jeu 9 Mai - 18:33 (2013)    Sujet du message: Moniteur ACER AL1713 Répondre en citant

Salut,

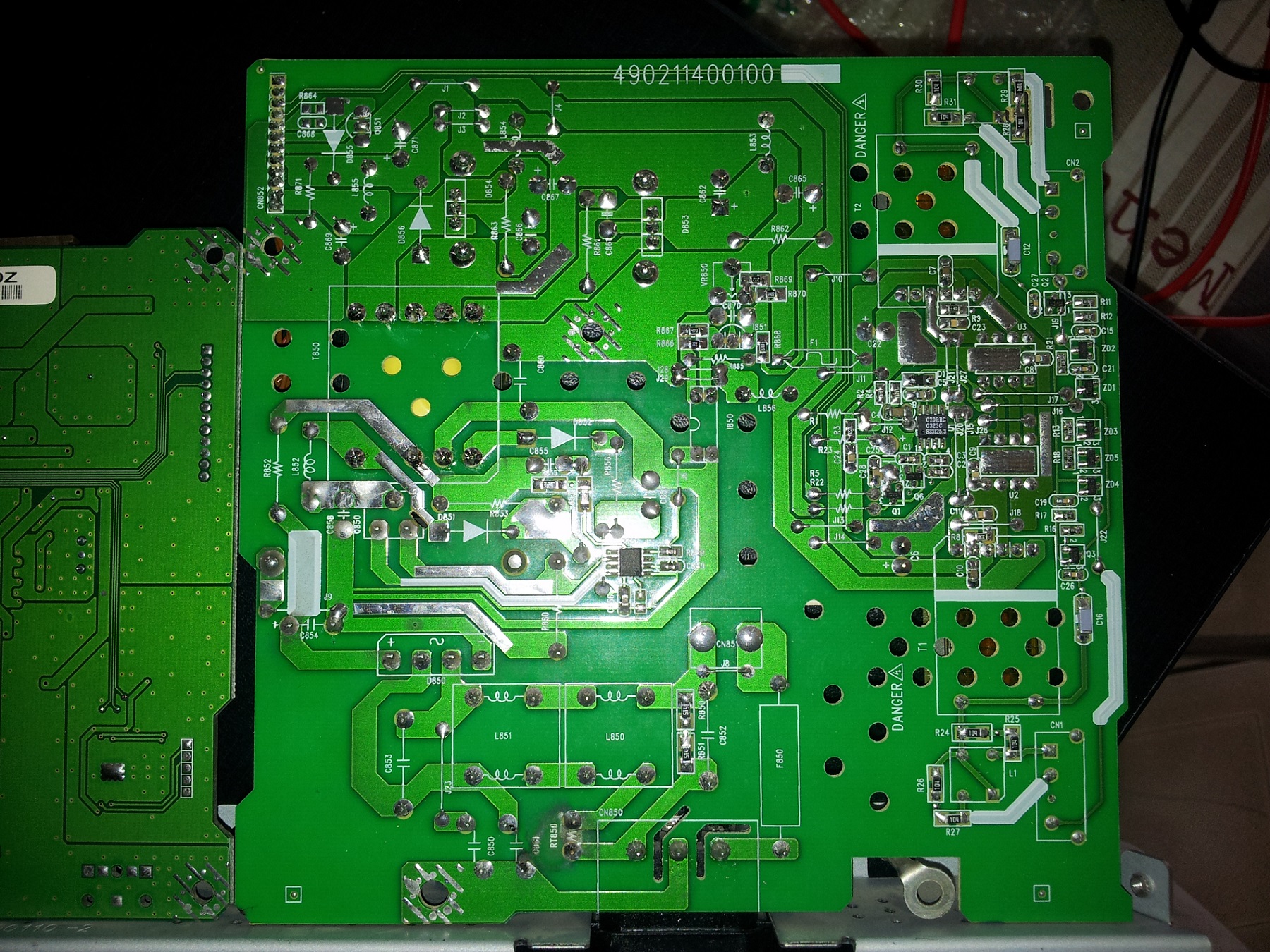

Oui j'ai 320V entre les + et - du pont de diode (cf photo plus bas)


Je vais tester la R852 quand j'aurais un peu de temps pour la dessouder.
Les tensions sur les connecteurs (CN852 tout en haut a gauche sur la photo) sont toutes à 0V


Une question par contre, en entrée du T850 il y a 4 broches en bas du composant (je vais les noter de gauche a droite : 1-2-3-4) et 5 en haut.
Je relève une tension en entrée équivalente a celle du pont de diode (320V) entre (1 et 3) ou (1 et 4) ou (2 et 3) ou (2 et 4)


Pour info j'essaye de me faire la main sur cet écran avec des connaissances basiques en electro d'où mes questions...  Smile




Revenir en haut
Cabx
Confirmer
Confirmer

Hors ligne

Inscrit le: 22 Sep 2010
Messages: 703
Masculin Bélier (21mar-19avr)

MessagePosté le: Jeu 9 Mai - 20:00 (2013)    Sujet du message: Moniteur ACER AL1713 Répondre en citant

commence par télécharger le schéma :
http://elektrotanya.com/acer_al1713_service_manual_and_sch_similar_to_1711.…

dernière page du PDF

tu as bien relevé les valeurs sur le connecteur cn852 en prenant la masse secondaire (pin 5) ?
si tu dis que tu as ta tension sur le primaire du transfo alors R852 doit être ok


Revenir en haut
eldwyn
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 07 Mai 2013
Messages: 5
Masculin Taureau (20avr-20mai)

MessagePosté le: Jeu 9 Mai - 20:50 (2013)    Sujet du message: Moniteur ACER AL1713 Répondre en citant

Merci pour le lien ça aide énormément !


J'ai retesté le CN852 avec le pin 5, 0V à tous les points


Revenir en haut
