Problème d'alimentation 42PD5200



Poster un nouveau sujet   Répondre au sujet    Teleservice Forum Dépannage Electronique Index du Forum -> Depannage Television -> Plasma -> HITACHI
Sujet précédent :: Sujet suivant
Auteur Message
spokedoe
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 20 Fév 2013
Messages: 19
Localisation: Aix en Provence

MessagePosté le: Mer 20 Fév - 20:05 (2013)    Sujet du message: Problème d'alimentation 42PD5200 Répondre en citant

Bonsoir à Tous,

J'ai mon plasma Hitachi modèle 42PD5200 qui m'a lâché ces derniers jours Sad (plus rien à l'écran, led éteinte) !
Après avoir suivi longuement les articles sur votre forum concernant la fragilité des
cartes alim (MPF7409), j'ai acheté le KIT de réparation (R003, R005, Q201, Q220).

J'ai donc sorti mon fer à souder et procéder aux remplacements des composants.

J'ai remonté la carte sur la tv, remis tous les connecteurs et  brancher l'alimentation.

En mettant en marche avec l'interrupteur, la led en face avant est maintenant au rouge. Avec la télécommande,
quand j'appuie sur la mise en route la led passe bien au vert mais je n'ai ni le son ni l'image Rolling Eyes !

Une petite mesure ce soir avec le voltmètre m'indique 0V pour Va et Vs. Ce qui m'intrigue, c'est que je n'entend pas les relais
s'actionner !

Je compte prochainement déconnecter les modules X et Y et effectuer une mesure à vide des tensions références.
Vérifier l'état des 2 relais (RL001 et RL002) en les dessoudant.

J'aurais souhaité connaître votre point de vue sur ce symptôme; quelqu'un a t' il rencontré cette panne ?

Par avance, merci pour toutes vos remarques ou indications  Okay




Revenir en haut
Publicité






MessagePosté le: Mer 20 Fév - 20:05 (2013)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
spokedoe
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 20 Fév 2013
Messages: 19
Localisation: Aix en Provence

MessagePosté le: Jeu 21 Fév - 20:58 (2013)    Sujet du message: Problème d'alimentation 42PD5200 Répondre en citant

Bonsoir,

Ce soir j'ai donc tester la carte alim MPF7409 sans les modules X et Y. J'ai de bonnes mesures sur le connecteur CN63 à savoir pin 1 (5 V) et pin 3 (3,3 V). Toujours 0V sur les points tests Va et Vs. Aucune tension sur le connecteur CNPPS et Cn64.

Pour les relais, le problème était la nappe sur le connecteur CN69; celle-ci n'était pas correctement branchée. J'entends maintenant bien les relais s'actionner mais toujours pas de tension Va et Vs.

En suivant l'organigramme de la doc technique, j'obtiens un potentiel entre D011(K) -J13 une valeur de 111V (valeur attendue 130V). Pour le test entre J9-J13 une valeur de 15 V (valeur attendue 300V) !

Quelqu'un aurait il une idée sur l'origine de la panne ? Shocked

Je mets en PJ l'organigramme de la doc technique.
http://www.sendspace.com/file/pdkbpz


Revenir en haut
Capitaine caverne
Modérateur
Modérateur

Hors ligne

Inscrit le: 25 Juil 2008
Messages: 5 970
Masculin

MessagePosté le: Jeu 21 Fév - 21:04 (2013)    Sujet du message: Problème d'alimentation 42PD5200 Répondre en citant

Bonsoir,


Cette alim ne peut pas fonctionner sans être reliée aux cartes YSUS et ZSUS !
maintenant si tu as 15v au lieu de 300v, soit tu as un pb de mesure, soit les résistances sont claquées de nouveau...
vérifie aussi les relais.
Cdt.
_________________
T-Con en panne, retrouver moi ici http://www.depanntout.com/profile.php?mode=viewprofile&u=727


Revenir en haut
spokedoe
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 20 Fév 2013
Messages: 19
Localisation: Aix en Provence

MessagePosté le: Dim 24 Fév - 17:41 (2013)    Sujet du message: Problème d'alimentation 42PD5200 Répondre en citant

Bonjour CC,

Les news sont les suivantes, je me suis penché sur tes recommandations et effectuer les tests sur les résistances et les relais.

Tu avais raison Okay , les résistances sont bonnes mais le relais RL001(LKS1aF-12V) est HS. Une tension arrive bien à la bobine mais le contact ne se faisait pas.

Aussi, par curiosité, j'ai enlevé le capot du relais RL001 et établit manuellement le contact lors de l'allumage de la tv.

La TV s'est allumée aussitôt Razz , l'image et le son fonctionnaient parfaitement et les fonctions via la télécommande opérationnelles.

Un bruit d'alimentation était clairement audible (Bzzzzzzzzzzzz) mais pas trop gênant.

Je fais plusieurs tests d'allumage-extinction du poste, cela semblait fonctionnel. Alors que la TV était allumée depuis quelques
secondes un puissant bruit "CLAC" est apparu ! Sad

J'éteins puis rallume et là plus d'image, plus de son mais le témoin secteur OK (rouge). J'allume la TV avec la télécommande, le témoin passe bien au vert mais rien à l'écran. Je recommence en actionnant le relais RL001, même résultat.

Ok, je démonte la carte alim et vérifie les fameuses résistance R003 et R005. Elles sont bonnes.
Bien évidemment le fusible de 6,3 A est bon également.

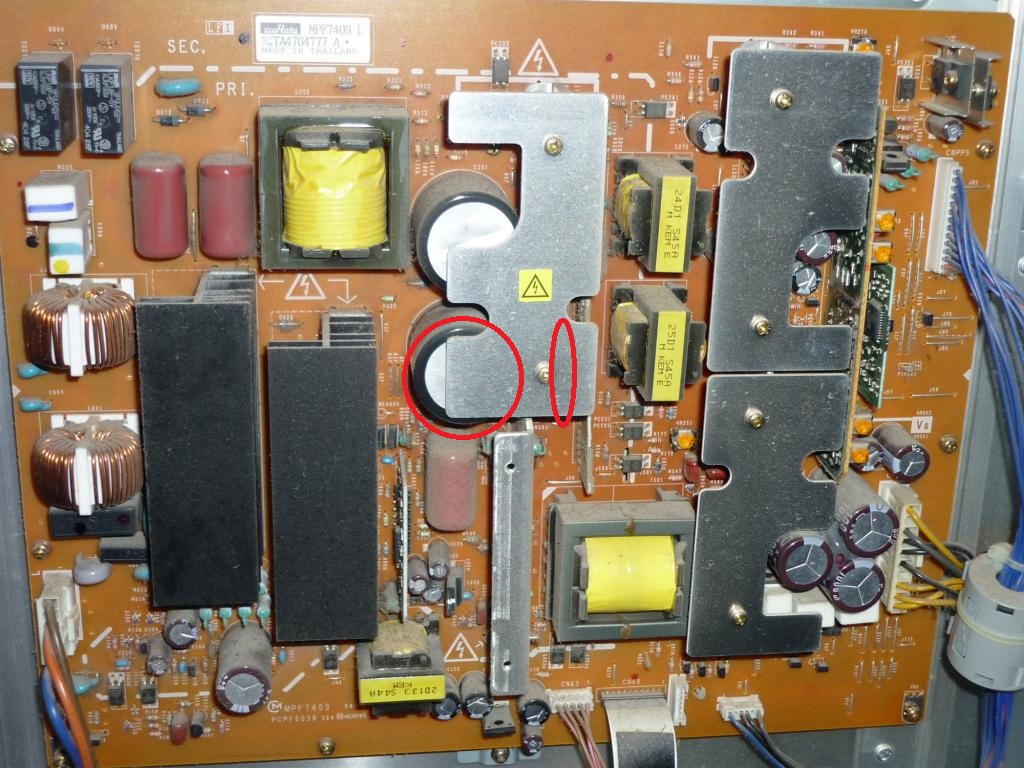

Je dessoude les deux grosses capa de 270uf 400V pour accéder à Q201. Là, je peux remarquer que celle en face de Q201 présente une trace noire. Elle me semble également un peu bombée.
Je teste Q201 et bien évidemment HS. Pour info, n'ayant pas trouvé la ref constructeur (2SK2843), j'avais mis un équivalent (STP10NK60ZFP).

N'ayant plus de transistor neuf, je remets un 2SK2843 (ancien Q220) car le test d'impédance est correct.


Je remonte tout ça , reconnecte la carte alim et procède au tests.


Lors de l'allumage, le témoin (Led) est rouge, au bout de quelques secondes, le relais RL002 s'enclenche bien et là quand j'active manuellement RL001 et que je mets en route, j'entends un bruit comme un buzzer au niveau de Q201  Rolling Eyes !
A chaque fois que je maintiens le contact sur RL001, ce bruit se fait entendre et bien évidemment pas d'image ni de son.

Questions:
Est ce bien Q201 qui émet ce son ?
les capas (270 uf 400V) si HS peuvent elles entrainer un défaut au niveau de Q201 ?
Quels composants peuvent "flinguer" Q201 alors que les résistances R003 et R005 ok ?

La bonne nouvelle est qu'apparemment les cartes X-sus et Y-sus n'ont pas de problèmes Wink

Toutes vos idées sur le problème sont les bien venues !!!!

Merci


Revenir en haut
RAbich
Régulier
Régulier

Hors ligne

Inscrit le: 26 Aoû 2009
Messages: 216
Localisation: var
Masculin Lion (24juil-23aoû)

MessagePosté le: Mer 27 Mar - 21:03 (2013)    Sujet du message: Problème d'alimentation 42PD5200 Répondre en citant

Bonjour,
je fais un petit up Okay  car sujet très intéressant (que je n'ai pas la solution evidement Embarassed )


Revenir en haut
spokedoe
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 20 Fév 2013
Messages: 19
Localisation: Aix en Provence

MessagePosté le: Mar 30 Avr - 19:00 (2013)    Sujet du message: Problème d'alimentation 42PD5200 Répondre en citant

Razz Salut tout le Monde,

Je suis toujours en "rade" avec ce plasma; aujourd'hui j'ai procédé aux remplacements des composants suivants :

- R003, R005, Q201,Q220, Q301, les 2 capas polarisées 270uF 400V

J'ai également procédé à une intervention sur la carte fille IC201; un transistor cms avait "dégagé" !

En détail, ci-dessous la carte fille IC201 sans le transistor (position encadrée en rouge) :



Là, la carte IC201 avec le transistor de remplacement (position encadrée en rouge) :



Avec mes changements, voici ce que j'obtiens :

- à la mise sous secteur, le témoin est au rouge
- avec la télécommande, en appuyant sur sur ON, le témoin du TV passe au vert
- le relais RL002 réagit; il se ferme puis s'ouvre
- Par contre le relais R001 ne s'actionne pas ! Résultat, l'écran reste noir et surtout la partie puissance n'est pas alimenté ! Rolling Eyes

Alors, bien évidement, j'ai testé le transistor Q264 car d'après le schéma de fonctionnement, l'alimentation de RL001 dépend de ce transistor : correct au multimètre ! la diode aux bornes de la bobine, correct également ! J'ai donc mesuré la tension arrivant aux bornes de ce relais. La tension est aux alentours de 4,6V !  Un peu maigre pour actionner RL001 (12V) !!! Shocked

Voilà, si des spécialistes HITACHI sont dans la place et qu'ils souhaitent me faire partager leurs expériences pour ce modèle de plasma, je suis preneur !

Pour info, le transistor de remplacement pour la carte fille IC201 est un BC848C. Non, ce n'est pas moi qui est trouvé la ref, mais thevolatile1 :
"the illusive transistor on the daughter board marked 'CQ' - i've used a BC848 as a direct replacement - done !!! this could do with stickying to all post with power supply issues using the MPF7409 power supply where the standard fixes didnt work & you were suffering from exploding mosfets !!!
hope this helps some of you out !!!"















Revenir en haut
spokedoe
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 20 Fév 2013
Messages: 19
Localisation: Aix en Provence

MessagePosté le: Jeu 9 Mai - 09:58 (2013)    Sujet du message: Problème d'alimentation 42PD5200 Répondre en citant

Bonjour à Tous,

Pour m'aider à réparer cette carte alim, l'un de vous pourrait il m'expliquer le rôle des relais et notamment de RL001 ?

J'ai lu dans différents posts relatif à ce modèle d'alim que certains arrivaient à la faire fonctionner (aléatoire tout de même) en changeant la puissance
des 2 résistances R003 et R005 (de 5W -> 7 voir 10 W) !

De quoi proviendrait cet appel de courant supplémentaire ?

Une idée peut être Question

Merci !


Revenir en haut
spokedoe
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 20 Fév 2013
Messages: 19
Localisation: Aix en Provence

MessagePosté le: Jeu 9 Mai - 10:01 (2013)    Sujet du message: Problème d'alimentation 42PD5200 Répondre en citant

Oups ! j'oubliais les symptômes du TV à ce jour !

Si je force manuellement le relais RL001, l'une des 2 résistances "dégage" aussitôt ! lors de mes tests, une fois c'était R003, la deuxième fois R005 !


Revenir en haut
spokedoe
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 20 Fév 2013
Messages: 19
Localisation: Aix en Provence

MessagePosté le: Jeu 9 Mai - 10:06 (2013)    Sujet du message: Problème d'alimentation 42PD5200 Répondre en citant

Info, le fusible, lui, ne "saute" pas !

Il semblerait donc qu'une intensité anormale grille les résistances mais n'est pas suffisante pour détruire le fusible en amont.

Court-circuit ou juste conso plus élevé que la normale ?


Revenir en haut
jules150
Modérateur
Modérateur

Hors ligne

Inscrit le: 26 Juil 2010
Messages: 4 395
Localisation: 57
Masculin Verseau (20jan-19fev)

MessagePosté le: Jeu 9 Mai - 21:46 (2013)    Sujet du message: Problème d'alimentation 42PD5200 Répondre en citant

Bonsoir Spokedoe,

Déjà tu ne parles pas de RL002, son contact est en // sur R003 et R005.
En veille ses résistances permettent d'avoir la tension ST/BY.
En fonctionnement normal le 1er relais RL002 shunt ses résistances et le second RL001 alimente le pont D001.
Courage et bon dépannage.

Cordialement Jules
_________________
Devenir un Dépanneur Virtuel ! C'est simple : http://img.xooimage.com/files109/8/8/e/d-panneur-virtuel-44da11c.jpg


Revenir en haut
spokedoe
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 20 Fév 2013
Messages: 19
Localisation: Aix en Provence

MessagePosté le: Dim 12 Mai - 11:10 (2013)    Sujet du message: Problème d'alimentation 42PD5200 Répondre en citant

Merci Jules150 pour ta réponse,

Je mets ci-dessous le schéma fonctionnel d'une partie de la carte alim en question :



Donc, si j'ai bien compris, lorsque le téléviseur est en fonctionnement "normal"; RL002 et RL001 restent alimentés, les contacts des deux relais permettent d'une part de shunter les résistances R003, R004 et R005 et d'autres part, d'alimenter le pont de diode D001.

Pour mon problème, je constate à l'allumage que RL002 "colle" au bout de quelques secondes; il shunte donc les résistances.
Aussitot, il se ré-ouvre; le courant passe donc par les résistances. En actionnant manuellement RL001, le courant traverse donc les résistances en question et les "dégage" instantanément.

Cette semaine j'ai doublé la valeur en puissance de R003 et R005 (10W au lieu de 5); le résultat a été sans appel, les deux ont "cramées" !

Corrige moi si je me trompe, si je maintiens RL002 et RL001 fermés, le courant passera donc directement au niveau du pont et les résistances seraient épargnées ?

Merci Cool




Revenir en haut
jules150
Modérateur
Modérateur

Hors ligne

Inscrit le: 26 Juil 2010
Messages: 4 395
Localisation: 57
Masculin Verseau (20jan-19fev)

MessagePosté le: Dim 12 Mai - 21:05 (2013)    Sujet du message: Problème d'alimentation 42PD5200 Répondre en citant

Bonsoir Spokedoe,

Puisque tu as le schéma, tout est dit.
Et à mon avis si tu insistes, tu vas par finir de changer de carte.
"Aussitot, il se ré-ouvre; le courant passe donc par les résistances." Et oui mais si il se ré-ouvre, une sécurité est active ...
"...si je maintiens RL002 et RL001 fermés, le courant passera ..." Oui c'est sûr mais quelque chose d'autre risque de claqué ...

Comme tu pu le voir la commande des 2 relais se font par IC202, broche 18 pour RL002 et 19 pour RL001.
La tension sur ses broches doit être de l'ordre de 5V pour la marche des relais.

Cordialement Jules
_________________
Devenir un Dépanneur Virtuel ! C'est simple : http://img.xooimage.com/files109/8/8/e/d-panneur-virtuel-44da11c.jpg


Revenir en haut
spokedoe
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 20 Fév 2013
Messages: 19
Localisation: Aix en Provence

MessagePosté le: Mar 14 Mai - 17:48 (2013)    Sujet du message: Problème d'alimentation 42PD5200 Répondre en citant

Razz Bonjour Jules150,

Tu as entièrement raison sur le fond ! Mes tests hasardeux pour la résolution du problème risquent d'engendrer plus de dégâts qu'initialement.

Pour toi, la carte est dans un mode "sécurité" afin d'éviter toute destruction de composants.

Bien, je galère "méchant" pour détecter le/les éléments HS ou en court-circuit et j'ai testé et changé pas mal de composants sur cette carte.
D'après la lecture de différents posts sur ce modèle de plasma ou ceux ayant la même carte alim, il s'avère que de la dépanner n'est pas si simple Neutral

J'ai testé les 2 relais ainsi que les diodes de "roue libre"; j'ai mesuré la tension aux bornes de RL001 et j'ai trouvé environ 4,6 V.

Pour RL002, le capot du relais indique bien une alimentation en 5V. En ce qui concerne RL001, il est notifié une alimentation en 12V.

Pourrais tu me confirmer que les deux relais sont bien alimentés en 5 V ?

Cool Merci par avance

Si c'est la carte fille IC202 qui est HS; mes chances de redonner vie à ce plasma sont infimes !  RIP


Revenir en haut
Capitaine caverne
Modérateur
Modérateur

Hors ligne

Inscrit le: 25 Juil 2008
Messages: 5 970
Masculin

MessagePosté le: Mar 14 Mai - 20:18 (2013)    Sujet du message: Problème d'alimentation 42PD5200 Répondre en citant

Bonsoir Spokedoe,Salut Jules,


Si mes souvenirs sont intacts (il y longtemps que j'en ai pas vu un) les deux relais sont identiques, est ce sont des 5v.
Quand les relais collent, ils court circuite les résistances 10 ohms, et quand elles claquent il faut remplacer les deux relais d'office.
Sur le petit module, il faut refaire toutes les soudures quand les transistors sont en court circuit.
Voila les pannes les plus courante sur ces alims, qui ne sont pas évidente a dépanner sur la table, car beaucoup d'infos arrive des autres
cartes.
Bon courage, Cdt.
_________________
T-Con en panne, retrouver moi ici http://www.depanntout.com/profile.php?mode=viewprofile&u=727


Revenir en haut
moulay
Observateur

Hors ligne

Inscrit le: 07 Oct 2013
Messages: 1
Localisation: ile de france 92
Masculin Gémeaux (21mai-20juin)

MessagePosté le: Lun 7 Oct - 12:29 (2013)    Sujet du message: Problème d'alimentation 42PD5200 Répondre en citant

bonjour à tous , je remarque qu'il y a plein de monde qui ont le même problème sur la carte d'alimentation. on m'a offert un téléviseur Hitachi en panne d'alimentation. j'ai ouvert le capot et je constat qu'une des deux capacités de 270uf 400V et le transistor 2SK2843 qui se trouve juste en face visiblement explosés  voir l'image suivante

mon problème c'est que j'ai du mal trouver ces composants et comment les commander. merci de votre aide.
_________________
bonjour, j'aime beaucoup les dépannages et surtout apprendre plus. merci à tous.


Revenir en haut
Contenu Sponsorisé






MessagePosté le: Aujourd’hui à 09:28 (2017)    Sujet du message: Problème d'alimentation 42PD5200

Revenir en haut
Montrer les messages depuis:
Poster un nouveau sujet   Répondre au sujet    Teleservice Forum Dépannage Electronique Index du Forum -> Depannage Television -> Plasma -> HITACHI Toutes les heures sont au format GMT + 1 Heure
Page 1 sur 1


Sauter vers:

Index | forum gratuit | Forum gratuit d’entraide | Annuaire des forums gratuits | Signaler une violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2005 phpBB Group
Traduction par : phpBB-fr.com
