MessagePosté le: Dim 23 Déc - 17:59 (2012)    Sujet du message: Samsung LE40B530 Répondre en citant

Bonjour,

Je reviens a vous pour un nouveau problème sur un Samsung.

Référence de la dalle : LTF400HA08
Modéle exact : LE40B530P7W

Sympthome : lors de l'allumage la musique se fait entendre, le rétroeclairage s'allume et on vois
l'image qui apparait.
un fort bruit de grésillement se fait entendre et monte progressivement jusqu'a ce que le rétro
eclairage se coupe.
j'ai vérifié avec une lampe et je vois bien l'image.

Ce qui a été fait :

Mesures des tensions en sortie du connecteur principal ; toutes les tensions sont conforme
a l'etiquette (les 5vdc et les 13vdc) néons eteind...

j'ai pensé tout de suite au transformateur de la partie inverter mais leurs resistances semble
conforme (le dernier est légérement différent des autres d'ou les 0.6Kohm)

j'ai changé deux composants (un peux au hazard) qui alimente les inverter
les condos ne sont pas gonflé de plus la télé démarre immédiatement bref ca viens pas de la Smile

ensuite j'ai controlé la tension sortie des gros condensateur et la bizarrement tant que les neons
reste allumé elle est égale a 300vdc environs (a confirmer par de nouvelles mesures) mais une
fois que les neons s'eteigne la tensions tombe a 150Vdc.

voici l'image de la carte d'alim avec les interventions notées dessus :



je me demande pourquoi la tension une fois les neons coupés descend a 150vdc alors qu'elle devrait étre bien au dessus...

je continue mes analyse et posterais progressivement.

bonne soirée,
Vincent


Revenir en haut
Publicité






MessagePosté le: Dim 23 Déc - 17:59 (2012)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
jules150
Modérateur
Modérateur

Hors ligne

Inscrit le: 26 Juil 2010
Messages: 4 395
Localisation: 57
Masculin Verseau (20jan-19fev)

MessagePosté le: Dim 23 Déc - 23:36 (2012)    Sujet du message: Samsung LE40B530 Répondre en citant

Bonsoir Vincent,

C'est quoi l'alim, une BN44-00264A ?
Sauf erreur ce type d'alim + inverter doit démarrer en débranchent le câble de la Main ?
A mon avis tes tensions bizarre ce trouve sur le primaire "PFC" (en veille 310V et en marche 390V).
Cette tension va sur la puissance pour alimenter l'inverter.
La position des composants changés ?
Bon dépannage.
Tiens-nous informé.

De très bonnes fêtes de fin d'année, un joyeux Noël et une Bonne Année 2013 à tous.

Cordialement Jules
_________________
Devenir un Dépanneur Virtuel ! C'est simple : http://img.xooimage.com/files109/8/8/e/d-panneur-virtuel-44da11c.jpg


Revenir en haut
vincent666
Amateur
Amateur

Hors ligne

Inscrit le: 07 Oct 2009
Messages: 422
Localisation: France
Masculin

MessagePosté le: Lun 24 Déc - 00:20 (2012)    Sujet du message: Samsung LE40B530 Répondre en citant

Salut jules,

oui mon sujet manque encore un peu d'information ;

la carte est une BN44-00264C version 1.3 dont le schema est donné a l'adresse suivante :
http://www.general-files.com/download/gs5bf6a858h32i0/Samsung_BN44-00264C_[…

Donc ces condensateur sur la doc sont des 450V 82µf, ils sont juste après le pont de diode et un transfo ;



en débranchant le cable qui vas vers la main l'alim démarre mais fait exactement la même chose
qu'avec la main.

j'ai démonté complétement la dalle afin de voir si des neons étaient cassé mais il sont nickel.

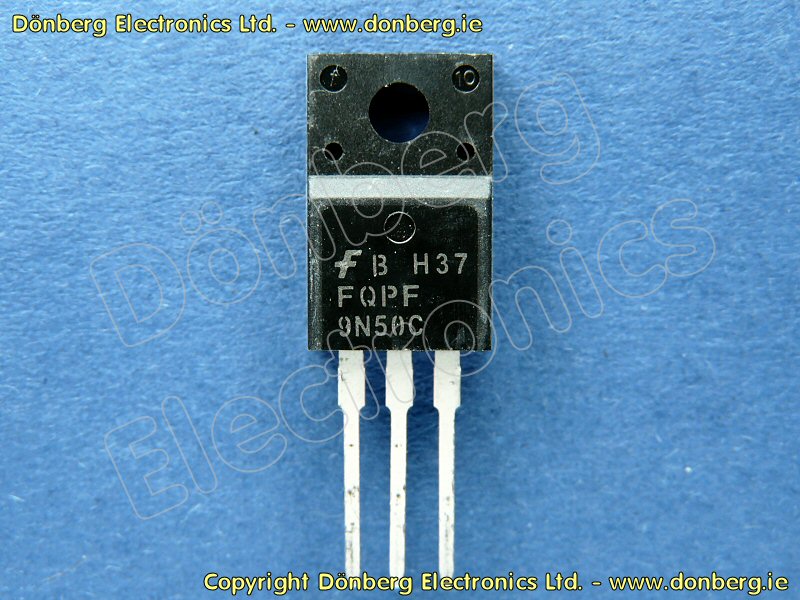

les composant changé (juste car j'en vait sous la main) sont des 9N50C repéré QI802 et QI808....c'est eux qui alimente les transformateurs.
