MessagePosté le: Dim 15 Sep - 18:56 (2013)    Sujet du message: panne carte video LCD Samsung BN41-01331B Répondre en citant

Revue du message précédent :

Jette un coup d'oeil à ce post en cours, tu as les mêmes symptômes on dirait.
Vérifie le SB1.1V aussi
http://teleservice.xooit.fr/t14833-sch-ma-BN41-01331B.htm
Revenir en haut
Publicité






MessagePosté le: Dim 15 Sep - 18:56 (2013)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
lamenace
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 31 Juil 2013
Messages: 9

MessagePosté le: Dim 15 Sep - 22:12 (2013)    Sujet du message: panne carte video LCD Samsung BN41-01331B Répondre en citant

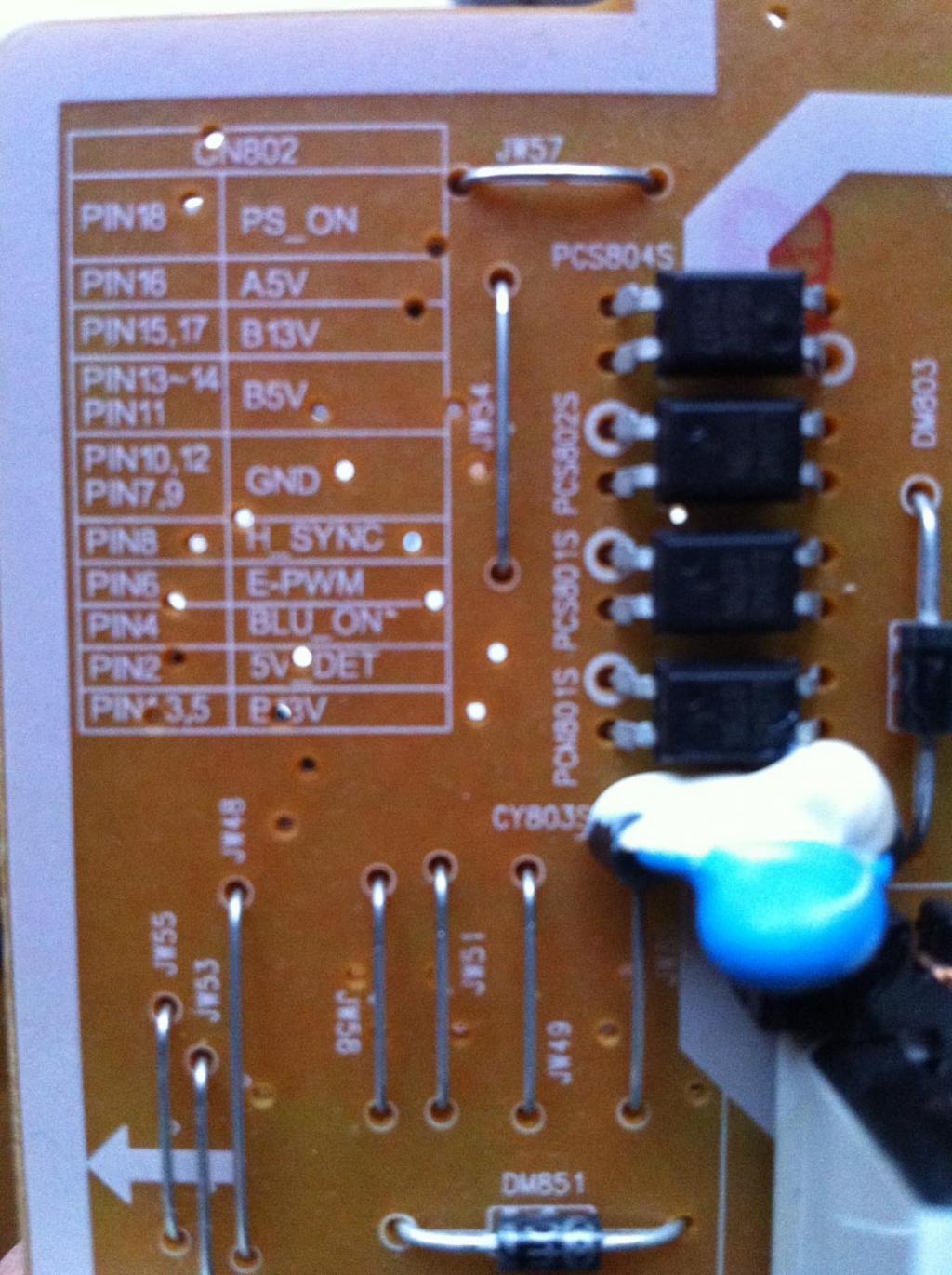

J'ai testé la carte d'alim seule, toutes les tensions sont ok sauf la 5V_DET qui est à 0 V

Revenir en haut
Bob Bimon
Régulier
Régulier

Hors ligne

Inscrit le: 29 Oct 2010
Messages: 264

MessagePosté le: Lun 16 Sep - 06:37 (2013)    Sujet du message: panne carte video LCD Samsung BN41-01331B Répondre en citant

Je ne vois pas ce 5V_DET sur le connecteur (voir doc Scribd en page 37).

Les tensions A5V1, B5V2, B13V sont OK ?


Revenir en haut
lamenace
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 31 Juil 2013
Messages: 9

MessagePosté le: Lun 16 Sep - 08:19 (2013)    Sujet du message: panne carte video LCD Samsung BN41-01331B Répondre en citant



Revenir en haut
jules150
Modérateur
Modérateur

Hors ligne

Inscrit le: 26 Juil 2010
Messages: 4 395
Localisation: 57
Masculin Verseau (20jan-19fev)

MessagePosté le: Lun 16 Sep - 13:09 (2013)    Sujet du message: panne carte video LCD Samsung BN41-01331B Répondre en citant

Bonjour à tous,

Mais oui Bob le 5V_DET n'es pas sur la carte Main ...

Voilà un belle exemple pour verrouiller un sujet, on si retrouve plus ...

Lamenace, tu disais que toutes les tensions étaient là sans la Main branché et que le rétro-éclairage fonctionne.
C'est toujours le cas ?

Maintenant "J'ai testé la carte d'alim seule, toutes les tensions sont ok sauf la 5V_DET qui est à 0 V".
Le 24V sur CN803 est toujours présent ?

Une référence de l'alim BN44-00xxxx avec une photo complète serait un plus.
Bon dépannage.

Cordialement Jules

_________________
Devenir un Dépanneur Virtuel ! C'est simple : http://img.xooimage.com/files109/8/8/e/d-panneur-virtuel-44da11c.jpg


Revenir en haut
lamenace
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 31 Juil 2013
Messages: 9

MessagePosté le: Lun 16 Sep - 13:30 (2013)    Sujet du message: panne carte video LCD Samsung BN41-01331B Répondre en citant

Oui si je débranche la main j'ai le rétroéclairage

Je testerai le 24V sur CN803 ce soir

Pour la ref j'ai trouvé ce sujet en tapant mon n° de ref ce doit donc bien être le BN41-01331B


Revenir en haut
lamenace
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 31 Juil 2013
Messages: 9

MessagePosté le: Lun 16 Sep - 20:30 (2013)    Sujet du message: panne carte video LCD Samsung BN41-01331B Répondre en citant

Autant pour moi la ref est BN44-00340B


Je ne vois aucun CN803 dessus ni aucun 24V


Revenir en haut
jules150
Modérateur
Modérateur

Hors ligne

Inscrit le: 26 Juil 2010
Messages: 4 395
Localisation: 57
Masculin Verseau (20jan-19fev)

MessagePosté le: Lun 16 Sep - 22:42 (2013)    Sujet du message: panne carte video LCD Samsung BN41-01331B Répondre en citant

Re,

Merci pour la référence.
Ne cherche pas le 24V, il n'y en a pas.
Donc ton alim n'a rien.
Comme dit Bob regarde du côté de la carte Main (tuner HDMI ...).

Cordialement Jules

_________________
Devenir un Dépanneur Virtuel ! C'est simple : http://img.xooimage.com/files109/8/8/e/d-panneur-virtuel-44da11c.jpg


Revenir en haut
lamenace
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 31 Juil 2013
Messages: 9

MessagePosté le: Mar 17 Sep - 08:25 (2013)    Sujet du message: panne carte video LCD Samsung BN41-01331B Répondre en citant

Carte main branchée je n'ai plus qu'une tension sur A5V1
Et aussi A3.3V1 et SPI_A3.3


Revenir en haut
quid18
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 06 Aoû 2013
Messages: 8
Localisation: Compiegne
Masculin Verseau (20jan-19fev)

MessagePosté le: Mar 17 Sep - 12:15 (2013)    Sujet du message: panne carte video LCD Samsung BN41-01331B Répondre en citant

Bonjour, j'ai enfin peu me pencher sur mon LCD qui ne veut toujours pas fonctionne Sad


J'ai réalisé les mesures en retournant la carte main, les mesures sont de 3,31 V en règle générale sauf au niveau d'un composant qui en entrée j'ai du 3,31V (SPI_EN) et en mesurant sur les différents point j'ai 3 tensions à 0V (SPI_WP ; SPI_CS ; SPI_D1), 1,41 V (SPI_CLK), 2,17 (SPI_DO), 3,31 V (SPI_HD). Je pense que mon problème vient de ce composant ??? Il est entouré en rouge sur la photo, à votre avis ?


Voici les photos front et back de la carte main :







Merci par avance pour vos réponses.


Fabien


Revenir en haut
quid18
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 06 Aoû 2013
Messages: 8
Localisation: Compiegne
Masculin Verseau (20jan-19fev)

MessagePosté le: Mer 18 Sep - 17:17 (2013)    Sujet du message: panne carte video LCD Samsung BN41-01331B Répondre en citant

Je précise la référence du composant qui est pas facile à lire sur la photo :

ATMLH014
02B 1
0F01613D


Avez vous une idée où commander ce type de composant car je pense que ma panne vient de se composant ?


Merci par avance pour vos réponses.


Fabien


Revenir en haut
jamal
Confirmer
Confirmer

Hors ligne

Inscrit le: 08 Nov 2010
Messages: 587
Localisation: maroc--tetouan
Masculin

MessagePosté le: Mer 18 Sep - 18:29 (2013)    Sujet du message: panne carte video LCD Samsung BN41-01331B Répondre en citant

Bonjours a tous salut Jules

 c'est un ATMLH004 02B 1 OU ATMLH014 02B 1 ?  prend un peu du patte thermique et passe la sur le dos du circuit et effacer pour bien lire la réfférence


Revenir en haut
quid18
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 06 Aoû 2013
Messages: 8
Localisation: Compiegne
Masculin Verseau (20jan-19fev)

MessagePosté le: Mer 18 Sep - 21:01 (2013)    Sujet du message: panne carte video LCD Samsung BN41-01331B Répondre en citant

Bonsoir, c'est bien la référence ATMLH014 02B 1 (celui qui est entouré en rouge).


Fabien


Revenir en haut
Bob Bimon
Régulier
Régulier

Hors ligne

Inscrit le: 29 Oct 2010
Messages: 264

MessagePosté le: Mer 18 Sep - 21:29 (2013)    Sujet du message: panne carte video LCD Samsung BN41-01331B Répondre en citant

Attention, le circuit SPI est un contrôleur de bus de données, avec horloge (CLK) et données (DO), donc normal de pas trouver 3.3V partout.
Je ne vois pas pourquoi il serait HS à ce stade avec tes mesures (il faut un oscillo pour ça).


Revenir en haut
Bob Bimon
Régulier
Régulier

Hors ligne

Inscrit le: 29 Oct 2010
Messages: 264

MessagePosté le: Mer 18 Sep - 21:33 (2013)    Sujet du message: panne carte video LCD Samsung BN41-01331B Répondre en citant

C'est vrai que c'est chiant d'avoir mélangé les 2 sujets, Quid18 et lamenace, on ne s'y retrouve plus...
Quide18 : la petite led rouge s'allume par intermittence... C'est un code périodique ? Si oui lequel ?
Tu n'as pas parlé des tensions 13V et 5V sur le connecteur principal...


Revenir en haut
quid18
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 06 Aoû 2013
Messages: 8
Localisation: Compiegne
Masculin Verseau (20jan-19fev)

MessagePosté le: Mer 18 Sep - 22:07 (2013)    Sujet du message: panne carte video LCD Samsung BN41-01331B Répondre en citant

Bonsoir Bob,


La led rouge s'allume effectivement par intermittence mais je ne connais pas les codes périodes ?


Pour les mesures :


A5V1 = 5,25 V
B13V1 = 12,28 V
B5V2 = 5,22 V


A3.3V1 = 3,31 V
SPI A3.3 = 3,13 V
B3.3V1 = pas mesuré oublié
B1.8V1 = pas mesuré oublié


Donc mon problème ne provient pas forcément de ce composant qui a plusieurs valeurs à 0V ?


Merci par avance.


Fabien
