MessagePosté le: Ven 14 Déc - 23:35 (2012)    Sujet du message: panne carte video LCD Samsung BN41-01331B Répondre en citant

Bonsoir,

je bute sur une panne de TV LCD Samsung d'un copain LE32C530, qui est comme morte (aucune réaction au clavier ni à la télécommande, témoin secteur éteint).

J'ai vérifié la carte alim, j'ai toutes les tensions dessus, et j'allume le rétroéclairage quand je débranche la carte vidéo.

Côté carte vidéo (BN41-01331B ou SX1 DVB MM D8 UP), j'ai bien toutes les tensions qui arrivent de l'alim (13V, les deux 5V), et sur les premiers points de test TP B1.8V et B3.3V.
En revanche A3.3V et SPI3.3V sont comme morts, à 0.58V par rapport à la masse.
De même, au niveau de l'interface clavier tactile, la tension IR3.3V est à 0.58V.

Selon le Service Manual de Scribd, la carte est donc HS, à remplacer.

Pas facile à trouver sur le net, et bien cher même d'occase (60-100€ hors port).

N'y a t-il pas moyen de comprendre quel bête composant (un transistor ou un régulateur) est en panne pour fournir seulement 0.58V au lieu de 3.3V ?
Aucun schéma disponible donc je suis dans le bleu total avec toutes ces pistes enterrées, impossible de remonter au composant qui bloque le 3,3V.

Merci pour votre aide,
Bob


Revenir en haut
Publicité






MessagePosté le: Ven 14 Déc - 23:35 (2012)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Bob Bimon
Régulier
Régulier

Hors ligne

Inscrit le: 29 Oct 2010
Messages: 264

MessagePosté le: Sam 15 Déc - 08:51 (2012)    Sujet du message: panne carte video LCD Samsung BN41-01331B Répondre en citant

Je précise au passage que A3.3V est la tension 3.3V de gestion (Standby).

J'ai essayé de voir ce qui se passait si j'appuyais sur le bouton de Reset (STB_RST) => rien.


Revenir en haut
Bob Bimon
Régulier
Régulier

Hors ligne

Inscrit le: 29 Oct 2010
Messages: 264

MessagePosté le: Mar 18 Déc - 10:34 (2012)    Sujet du message: panne carte video LCD Samsung BN41-01331B Répondre en citant

Bonjour,

je pense que j'ai trouvé le composant en panne, il s'agit d'un régulateur à 5 pattes, marqué JJ=11H, qui a 5.2V en entrée, mais 0.61V en sortie au lieu de 3.3V pour le standby.
Il est indiqué IC201 sur la sérigraphie.

Je présume que c'est un régulateur spécifique 3.3V, non ajustable. Reste à le trouver.


Revenir en haut
Bob Bimon
Régulier
Régulier

Hors ligne

Inscrit le: 29 Oct 2010
Messages: 264

MessagePosté le: Mer 19 Déc - 00:05 (2012)    Sujet du message: panne carte video LCD Samsung BN41-01331B Répondre en citant

J'ai enfin trouvé des références équivalentes  sur http://chip.tomsk.ru/chip/chipdoc.nsf/vc1!readform&view=smd&cat=J&a…

JJ-RT9167A-33PBSOT-23-5Low-Noise, Fixed Output Voltage,500mA LDO Regulator

Le richtek taiwanais, boitier SOT23 à  5 pattes, 500mA 3.3V
http://pdf1.alldatasheet.com/datasheet-pdf/view/207951/RICHTEK/RT9167A-49GB…

Un voisin de National à 150mA
http://www.farnell.com/datasheets/78554.pdf

Tous les 2 fonctionnent avec une broche EN pour activer la sortie. Le montage sur la carte video est fait avec une tempo RC pour le démarrage, avec R entre Vin et EN, et une capa entre EN et la masse.

Je constate par les mesures que si Vin = 5,2V, je trouve VEN = 1.4V..., alors qu'on attend 5.2V permanent, très bizarre : Je soupçonne une fuite dans la capa céramique CMS (si c'est pas dans l'IC201).

Ces capas ont souvent la mauvais idée de fuir sournoisement. Je vais la démonter demain...


Revenir en haut
Bob Bimon
Régulier
Régulier

Hors ligne

Inscrit le: 29 Oct 2010
Messages: 264

MessagePosté le: Mer 19 Déc - 08:25 (2012)    Sujet du message: panne carte video LCD Samsung BN41-01331B Répondre en citant

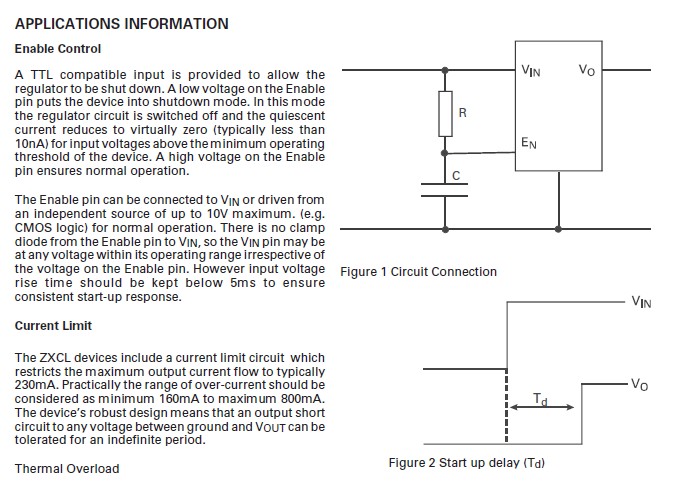

Voici un extrait de datasheet montrant l'implémentation du circuit de démarrage R+C.

Si C fuit trop par rapport à R, on n'atteint jamais le seuil (autour de 1.4V, tiens tiens), et la sortie du régulateur ne démarre pas.




Revenir en haut
Bob Bimon
Régulier
Régulier

Hors ligne

Inscrit le: 29 Oct 2010
Messages: 264

MessagePosté le: Mer 19 Déc - 19:00 (2012)    Sujet du message: panne carte video LCD Samsung BN41-01331B Répondre en citant

Eh voilààà ! C'est réparé ! Very Happy

J'ai dessoudé la capa CMS, qui fait 1uF (avec R = 40kOhms, ça fait une tempo de 40ms), mais qui semble fuir.

Je teste la TV : elle démarre ! Je la passe en veille, je la redémarre, nickel.

Je soude par principe (me^me si ça démarre correctement sans elle) une capa neuve avec fils entre la patte N°3 du circuit, et une masse toute proche.

Nickel, tout refonctionne nominalement !

Se faire pourrir la vie par une capa céramique à 1 centime... Rolling Eyes

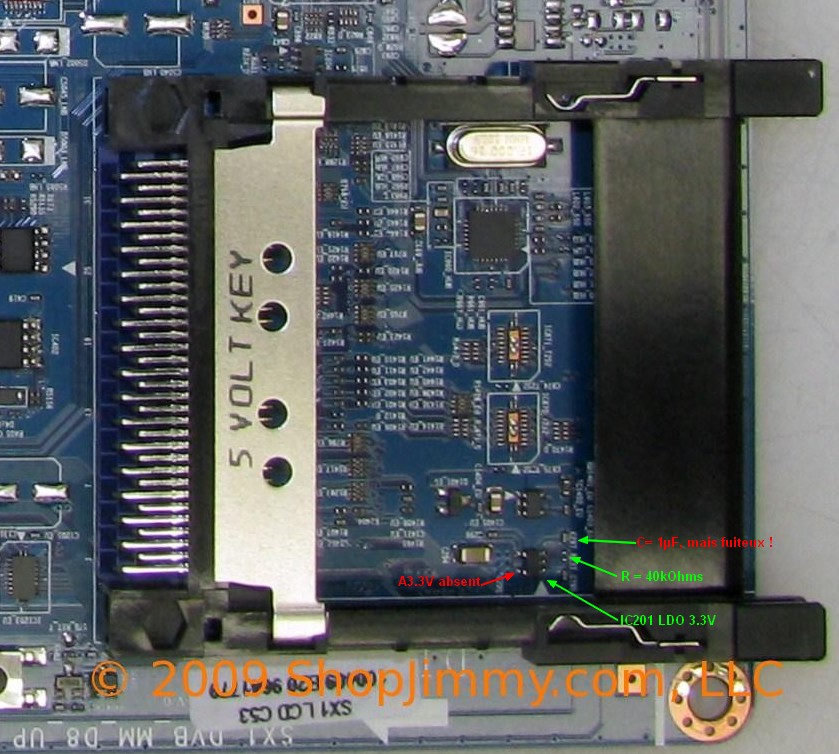

Voici une photo de la zone de travail, pour la postérité.

A bientôt et bonnes fêtes !
Bob



Revenir en haut
jamal
Confirmer
Confirmer

Hors ligne

Inscrit le: 08 Nov 2010
Messages: 587
Localisation: maroc--tetouan
Masculin

MessagePosté le: Mer 19 Déc - 19:36 (2012)    Sujet du message: panne carte video LCD Samsung BN41-01331B Répondre en citant

bonjours ,
bien fait , oui ,qui cherche trouve .
 ravie pour toi Okay


Revenir en haut
Bob Bimon
Régulier
Régulier

Hors ligne

Inscrit le: 29 Oct 2010
Messages: 264

MessagePosté le: Mer 19 Déc - 20:55 (2012)    Sujet du message: panne carte video LCD Samsung BN41-01331B Répondre en citant

merci

Revenir en haut
D²EM
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 09 Sep 2012
Messages: 1 736
Localisation: LORRAINE
Masculin Poissons (20fev-20mar)

MessagePosté le: Mer 19 Déc - 23:13 (2012)    Sujet du message: panne carte video LCD Samsung BN41-01331B Répondre en citant

Bonsoir


bravo à toi et merci du retour d'infos


Okay
_________________
Cordialement.
DIDIER

HTTP://depannagetv.wix.com/d2em

https://www.facebook.com/depannageeneelectronique


Revenir en haut
Visiter le site web du posteur
jules150
Modérateur
Modérateur

Hors ligne

Inscrit le: 26 Juil 2010
Messages: 4 395
Localisation: 57
Masculin Verseau (20jan-19fev)

MessagePosté le: Jeu 20 Déc - 00:12 (2012)    Sujet du message: panne carte video LCD Samsung BN41-01331B Répondre en citant

Bonsoir à tous,

Merci pour le retour et en plus avec photo .
Content pour toi que ta panne soit résolue Okay .
Bonnes fêtes à tous également.

Cordialement Jules
_________________
Devenir un Dépanneur Virtuel ! C'est simple : http://img.xooimage.com/files109/8/8/e/d-panneur-virtuel-44da11c.jpg


Revenir en haut
Bob Bimon
Régulier
Régulier

Hors ligne

Inscrit le: 29 Oct 2010
Messages: 264

MessagePosté le: Jeu 20 Déc - 07:59 (2012)    Sujet du message: panne carte video LCD Samsung BN41-01331B Répondre en citant

Merci à vous tous, et bonne fêtes également

Revenir en haut
D²EM
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 09 Sep 2012
Messages: 1 736
Localisation: LORRAINE
Masculin Poissons (20fev-20mar)

MessagePosté le: Jeu 20 Déc - 11:01 (2012)    Sujet du message: panne carte video LCD Samsung BN41-01331B Répondre en citant

Bonjour


meilleurs voeux et encore bravo, si tu en as d'autres comme celle là n'hésites pas
_________________
Cordialement.
DIDIER

HTTP://depannagetv.wix.com/d2em

https://www.facebook.com/depannageeneelectronique


Revenir en haut
Visiter le site web du posteur
Capitaine caverne
Modérateur
Modérateur

Hors ligne

Inscrit le: 25 Juil 2008
Messages: 5 970
Masculin

MessagePosté le: Jeu 20 Déc - 21:10 (2012)    Sujet du message: panne carte video LCD Samsung BN41-01331B Répondre en citant

Bonsoir,


Félicitations pour ce dépannage aux composants de la carte Main
Cdt.
_________________
T-Con en panne, retrouver moi ici http://www.depanntout.com/profile.php?mode=viewprofile&u=727


Revenir en haut
Bob Bimon
Régulier
Régulier

Hors ligne

Inscrit le: 29 Oct 2010
Messages: 264

MessagePosté le: Jeu 20 Déc - 23:14 (2012)    Sujet du message: panne carte video LCD Samsung BN41-01331B Répondre en citant

J'avoue que j'étais à 2 doigts d'abandonner, mais la carte était quasi introuvable sur Ebay, donc j'y ai passé du temps  Mr. Green

Revenir en haut
lamenace
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 31 Juil 2013
Messages: 9

MessagePosté le: Mer 31 Juil - 08:48 (2013)    Sujet du message: panne carte video LCD Samsung BN41-01331B Répondre en citant

Salut,

J'ai le même problème que toi je pense.
Le LE40C530 d'un pote ne s'allume plus. Si je débranche la carte mère le rétro éclairage marche. Sur l'alim j'ai changé tous les condos.
Seule la petite led rouge s'allume par intermittence c'est tout, et de temps en temps j'entends la mélodie du démarrage (j'imagine)
J'ai dessoudé cette petite capa mais cela ne change rien. Sur d'autre forum ils parlent de reseter l'eeprom.

Une idée ?

merci
