LCD 19" Linetech LT 19871T09
Aller à la page: 1, 2, 3  >


Poster un nouveau sujet   Répondre au sujet    Teleservice Forum Dépannage Electronique Index du Forum -> Depannage Television -> Televiseur LCD ( liquid cristal display ) -> AUTRE DIVERS
Sujet précédent :: Sujet suivant
Auteur Message
vincent666
Amateur
Amateur

Hors ligne

Inscrit le: 07 Oct 2009
Messages: 422
Localisation: France
Masculin

MessagePosté le: Dim 16 Sep - 09:02 (2012)    Sujet du message: LCD 19" Linetech LT 19871T09 Répondre en citant

Bonjour la foule,

j'ai récupéré un petit LCD de Marque Linetech.

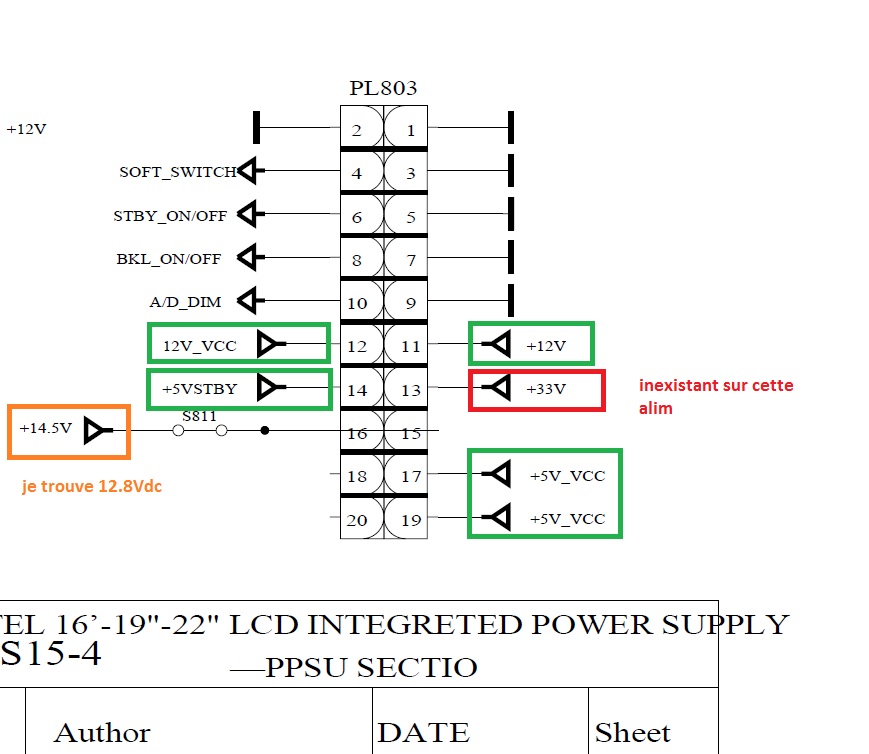

L'alim est un Vestel 17IPS15-3
et la main board a comme reférence 17MB25.

j'ai trouvé facilement le schéma le la mainboard mais pas celui
de l'alim, j'ai trouvé la version 17IPS15-4 ... elle semble identique.

Bref ; au démarrage la led s'allume bleu puis après quelques secondes elle clignote rouge/bleu sans intérruption.

j'ai isolé l'alim et ponté power on sur le GND l'alim démarre et les tensions qui vont vers la Mainbord semble correct.



seul les 33V est absent mais apparamment utilisé pour les modéles plus grand....de plus le schema n'est pas celui de la version 3 donc...
ensuite j'ai les 14vdc qui esst a 12.8vdc la aussi c'est peu étre normal.

en regardant dans la mains board je suis tombé sur l'absence de 3.3V VCC...

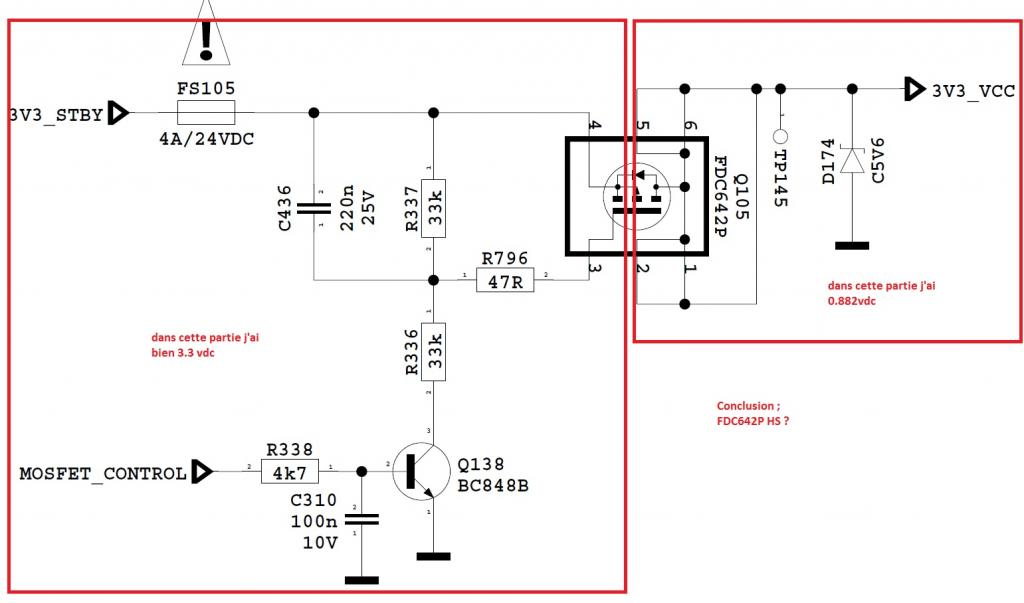

en remontant la piste je tombe sur un composant référence FDC642P



sur ce composant sur les pins 3 et 4 j'ai bien 3.3vdc par contre sur les autres 1.2.5 et 6 je n'ai que 0.882vdc...je pense que mon problème viens de la.

ma question est t'il dangeureux de faire un pontage afin de faire passer le 3.3 stby directement dans le 3.3vcc ? pour valider mon etude Wink

merci d'avance et bonne journée,
Vincent


Revenir en haut
Publicité






MessagePosté le: Dim 16 Sep - 09:02 (2012)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
jules150
Modérateur
Modérateur

Hors ligne

Inscrit le: 26 Juil 2010
Messages: 4 395
Localisation: 57
Masculin Verseau (20jan-19fev)

MessagePosté le: Dim 16 Sep - 10:41 (2012)    Sujet du message: LCD 19" Linetech LT 19871T09 Répondre en citant

Bonjour Vincent,

As tu vérifier la commande "MOSFET_CONTROL" (voir aussi Q138) qui pilote Q105.
Sur cette commande tu doit trouver => ~+ 3,3V et sur le collecteur de Q138 (3) => ~0V.
Bon dépannage.
Bonne journée également.


Cordialement Jules

_________________
Devenir un Dépanneur Virtuel ! C'est simple : http://img.xooimage.com/files109/8/8/e/d-panneur-virtuel-44da11c.jpg


Revenir en haut
vincent666
Amateur
Amateur

Hors ligne

Inscrit le: 07 Oct 2009
Messages: 422
Localisation: France
Masculin

MessagePosté le: Dim 16 Sep - 12:53 (2012)    Sujet du message: LCD 19" Linetech LT 19871T09 Répondre en citant

Bonjour jules,


donc sur la pin 3 du Q138 j'ai 3.3vdc par contre sur les pins 1 et 2 j'ai 0Vdc

d'après ce que tu dit ce n'est donc pas normal...il faut que je remonte la commande mosfet control ?

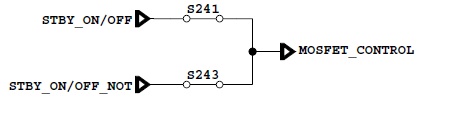

je n'ai trouvé que cela :



Bonne journée,
Vincent


Revenir en haut
jamal
Confirmer
Confirmer

Hors ligne

Inscrit le: 08 Nov 2010
Messages: 587
Localisation: maroc--tetouan
Masculin

MessagePosté le: Dim 16 Sep - 13:08 (2012)    Sujet du message: LCD 19" Linetech LT 19871T09 Répondre en citant

bonjours vincent salut jules ,
je crois que tu doit décharger les pattes 1,2,5,6 et de mesurer l'impédance de ces points ,ainsi de voir si ça augmentera ensuite a 0,8v après le on , peut étre la commande mosfet-controle ne se met que un bref instant et se met en sécurité  .


Revenir en haut
vincent666
Amateur
Amateur

Hors ligne

Inscrit le: 07 Oct 2009
Messages: 422
Localisation: France
Masculin

MessagePosté le: Dim 16 Sep - 13:21 (2012)    Sujet du message: LCD 19" Linetech LT 19871T09 Répondre en citant

bonjour jamal,

en fait le LCD met la led bleu pendant quelques seconde et ensuite il clignote bleu/rouge...je vais controler
en début d'allumage pour voir.

Par contre j'ai controlé S241 et S243, je ne sais ce que sont ces composant ? par contre S241 est coupé et S243 sonne en continuitée...une piste Wink

@+
vincent


Revenir en haut
jamal
Confirmer
Confirmer

Hors ligne

Inscrit le: 08 Nov 2010
Messages: 587
Localisation: maroc--tetouan
Masculin

MessagePosté le: Dim 16 Sep - 13:32 (2012)    Sujet du message: LCD 19" Linetech LT 19871T09 Répondre en citant

 s'est selon le shéma ,tu n'as qu'a ecrire s241 ou s243 dans la rubrique recherche du pdf .

Revenir en haut
vincent666
Amateur
Amateur

Hors ligne

Inscrit le: 07 Oct 2009
Messages: 422
Localisation: France
Masculin

MessagePosté le: Dim 16 Sep - 13:35 (2012)    Sujet du message: LCD 19" Linetech LT 19871T09 Répondre en citant

je l'ai fait mais il ne me donne rien d'autre que l'image que j'ai posté ainsi que la place ou il se trouve sur le circuit intégré, d'après le shéma ca semble un simple strap...mais ca parait bizarre

Revenir en haut
jules150
Modérateur
Modérateur

Hors ligne

Inscrit le: 26 Juil 2010
Messages: 4 395
Localisation: 57
Masculin Verseau (20jan-19fev)

MessagePosté le: Dim 16 Sep - 13:47 (2012)    Sujet du message: LCD 19" Linetech LT 19871T09 Répondre en citant

Bonjour Vincent salut Jamal,

"donc sur la pin 3 du Q138 j'ai 3.3vdc par contre sur les pins 1 et 2 j'ai 0Vdc" Oui ta commande est l'arrêt.
Lève le côté (2) de R338 et met dessus le 3,3V STB puis vérifie le 3V3_VCC.

Cordialement Jules
_________________
Devenir un Dépanneur Virtuel ! C'est simple : http://img.xooimage.com/files109/8/8/e/d-panneur-virtuel-44da11c.jpg


Revenir en haut
jamal
Confirmer
Confirmer

Hors ligne

Inscrit le: 08 Nov 2010
Messages: 587
Localisation: maroc--tetouan
Masculin

MessagePosté le: Dim 16 Sep - 13:53 (2012)    Sujet du message: LCD 19" Linetech LT 19871T09 Répondre en citant

non , ils ne sont pas tous des strap en génerale , de tout façon le standby on/off et le standbyon/off-not sont oposé si le premier est en etat haut le deuxieme en état bas ce qui entraine que les deus s241et s243 ne sont pas identique

Revenir en haut
vincent666
Amateur
Amateur

Hors ligne

Inscrit le: 07 Oct 2009
Messages: 422
Localisation: France
Masculin

MessagePosté le: Dim 16 Sep - 15:10 (2012)    Sujet du message: LCD 19" Linetech LT 19871T09 Répondre en citant

merci pour le coup de main ;

donc en suivant la piste en continuitée j'ai retrouvé les s241 et s243, donc au démarrage les deux monte a 3.3Vdc puis font le yo yo durant deux a trois cycle et ensuite
il se met surement en protection et donc a zéro....

sur la pin 2 de Q138 j'ai une tension qui monte et descend de la même façon que les 3.3vdc...

mon problème viens d'ailleur sans doute...

Jules : la resistance et minuscule, je pense que je risque de tout peter en la faisant levée...mais bon je vais essayer ce soir.

vincent


Revenir en haut
jules150
Modérateur
Modérateur

Hors ligne

Inscrit le: 26 Juil 2010
Messages: 4 395
Localisation: 57
Masculin Verseau (20jan-19fev)

MessagePosté le: Dim 16 Sep - 20:05 (2012)    Sujet du message: LCD 19" Linetech LT 19871T09 Répondre en citant

Re Vincent et Jamal,

Ok pour R338.
1- Au mieux tu enlèves R338 et tu ressoude une standard de même valeur (juste une patte).
2- Si s241 et s243 sont des straps ou ponts, alors il suffit de les enlever et de mettre le 3,3V après.

Cordialement Jules
_________________
Devenir un Dépanneur Virtuel ! C'est simple : http://img.xooimage.com/files109/8/8/e/d-panneur-virtuel-44da11c.jpg


Revenir en haut
jamal
Confirmer
Confirmer

Hors ligne

Inscrit le: 08 Nov 2010
Messages: 587
Localisation: maroc--tetouan
Masculin

MessagePosté le: Lun 17 Sep - 11:59 (2012)    Sujet du message: LCD 19" Linetech LT 19871T09 Répondre en citant

bonjours Vicent salut Jules,


je crois qu'il suffit de mètre le collecteur du q138 a la masse  pour voir le 3v3-vcc ,

mais avant je crois que tu doit voir le tp150 (protec ) si il se déclenche ou pas pour savoir si tu as un court circuits au niveau des alimentation ou non


Revenir en haut
vincent666
Amateur
Amateur

Hors ligne

Inscrit le: 07 Oct 2009
Messages: 422
Localisation: France
Masculin

MessagePosté le: Lun 17 Sep - 12:24 (2012)    Sujet du message: LCD 19" Linetech LT 19871T09 Répondre en citant

bonjour,

j'ai mesuré au démarrage les s241 et s243, déjà se ne sont pas des strap car en sortie
les tensions ne sont pas les même qu'en entrée...

Donc lors de l'allumage (avant le clignotement) le S241 reste stable a 3.3vdc alors que S243 se met a 3.3Vdc puis descend
a zero...a peu pret 4 fois et une fois que la led clignote S243 revient a zéro stable.

Voila,
je n'ai pas encore fait le test du pontage de 3vcc a cause de la resistance...faut que je prenne des précausion y'a du monde autour.

Merci pour tous vos conseils,
Vincent


Revenir en haut
vincent666
Amateur
Amateur

Hors ligne

Inscrit le: 07 Oct 2009
Messages: 422
Localisation: France
Masculin

MessagePosté le: Lun 17 Sep - 17:27 (2012)    Sujet du message: LCD 19" Linetech LT 19871T09 Répondre en citant

Bonsoir,

donc j'ai mesuré TP150, il est de valeur 0vdc...

j'en ai profité pour mesurer d'autre TP :

la liste de ceux qui sont a 0vdc...
tp163
tp150
tp147
tp152 et tp156 variable
tp136
tp205
tp106
tp101 a 105
tp109
tp111

@+
vincent


Revenir en haut
jamal
Confirmer
Confirmer

Hors ligne

Inscrit le: 08 Nov 2010
Messages: 587
Localisation: maroc--tetouan
Masculin

MessagePosté le: Lun 17 Sep - 18:54 (2012)    Sujet du message: LCD 19" Linetech LT 19871T09 Répondre en citant

bonsoirs,

donc là je crois  que tu as une protection de court circuit ,

déja tu dois verifie les tentions qui remet la protection dés l'alumage , voir shéma du protection .
