MessagePosté le: Lun 6 Aoû - 12:12 (2012)    Sujet du message: [Résolu] DAEWOO DLT-19L2 Répondre en citant

Revue du message précédent :

Salut jules,

merci pour ton aide...

il faudrais que je regarde pour voir si le rétro eclairage apparait une fraction
de seconde ...

@+
vincent
pour les lampes d'auto une seule de 24 V serai suffisant ou alors deux de 12V (c'est pour ne
pas la faire claquer de suite).

Pour la resistance secondaire du transfo je ne vois pas ce que c'est ?
je vois le transfo...a moins que tu ne parle des resistances cms...

@+
Revenir en haut
Publicité






MessagePosté le: Lun 6 Aoû - 12:12 (2012)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
jules150
Modérateur
Modérateur

Hors ligne

Inscrit le: 26 Juil 2010
Messages: 4 395
Localisation: 57
Masculin Verseau (20jan-19fev)

MessagePosté le: Lun 6 Aoû - 18:23 (2012)    Sujet du message: [Résolu] DAEWOO DLT-19L2 Répondre en citant

Re Vincent,

Oui pour les lampes de 24V, je parlais des 12V plus facile à trouver (pour un montage en série les 2 doivent être de la même puissance).
En effet la 12V seule sur le 18,5V va pas tenir longtemps.
Pour la puissance, je pense à un max de 40W (soit environ 2A).

Alors pour le transfo de l'inverter, je parlais de la mesure des enroulements (surtout du côté tubes ou néons).
D'après ta photo il me semble voir 2 enroulement secondaires (souvent la mesure est environ de 1 kOhms).
Quand l'un est coupé la partie inverter se met en sécurité.
Si tu as un doute de tes mesures, dessoude le, revérifie et profite pour mesurer aussi les 2 enroulements primaires mis en // (environ 1 Ohm).


Cordialement Jules
_________________
Devenir un Dépanneur Virtuel ! C'est simple : http://img.xooimage.com/files109/8/8/e/d-panneur-virtuel-44da11c.jpg


Revenir en haut
vincent666
Amateur
Amateur

Hors ligne

Inscrit le: 07 Oct 2009
Messages: 422
Localisation: France
Masculin

MessagePosté le: Lun 6 Aoû - 18:51 (2012)    Sujet du message: [Résolu] DAEWOO DLT-19L2 Répondre en citant

bonjour Jules,

donc j'ai dessoudé le transfo ;

en sortie secondaire gauche j'ai 0.614Kohm quand je fait une continuitée sur les bornes je n'ai rien (normal)

en sortie secondaire droit j'ai 0.605Kohm quand je fait une continuitée sur les bornes je n'ai rien (normal)

en entrée du primaire coté droit ca sonne en CC (normal je pense aussi) pareil pour le coté gauche...
donc la resistance est très faible 0.2Ohm et rien entre le primaire droit et gauche (0 Ohm ce qui est
normal je pense aussi).

pour info le transformateur est un 24-TRFL22-CX1

voili voilou

@+
vincent


Dernière édition par vincent666 le Lun 6 Aoû - 19:52 (2012); édité 1 fois
Revenir en haut
jules150
Modérateur
Modérateur

Hors ligne

Inscrit le: 26 Juil 2010
Messages: 4 395
Localisation: 57
Masculin Verseau (20jan-19fev)

MessagePosté le: Lun 6 Aoû - 19:49 (2012)    Sujet du message: [Résolu] DAEWOO DLT-19L2 Répondre en citant

Re Vincent,

OK pour les mesures du transfo, il me semble bon.

Cordialement Jules
_________________
Devenir un Dépanneur Virtuel ! C'est simple : http://img.xooimage.com/files109/8/8/e/d-panneur-virtuel-44da11c.jpg


Revenir en haut
vincent666
Amateur
Amateur

Hors ligne

Inscrit le: 07 Oct 2009
Messages: 422
Localisation: France
Masculin

MessagePosté le: Lun 6 Aoû - 20:16 (2012)    Sujet du message: [Résolu] DAEWOO DLT-19L2 Répondre en citant

heu jules.........j'ai oublie de préciser en regardant le fils de discussion de préciser
que j'avais l'image car en approchant une lampe je vois bien le menu ect...

après quel défaut venant de l'inverteur peux ne pas perturber le bon fonctionnement
de l'alimentation ? a moins que dans les petits LCD il n'y a pas de contrôle ?

Je peux essayer de démonter la dalle et trouver un neon HS ?


Revenir en haut
jules150
Modérateur
Modérateur

Hors ligne

Inscrit le: 26 Juil 2010
Messages: 4 395
Localisation: 57
Masculin Verseau (20jan-19fev)

MessagePosté le: Lun 6 Aoû - 20:50 (2012)    Sujet du message: [Résolu] DAEWOO DLT-19L2 Répondre en citant

Re Vincent,

"en approchant une lampe je vois bien le menu ect..." donc s'est bien un problème d'inverter.

Le contrôle est sur cette carte alim+inverter.
Pour l'alim 18,5V tu dit rien (charges) ?
Tu as télécharger la doc ?
Oui vérifie les néons et leurs connections.
Après ça sans oscillo difficile d'aller plus loin.

Cordialement Jules
_________________
Devenir un Dépanneur Virtuel ! C'est simple : http://img.xooimage.com/files109/8/8/e/d-panneur-virtuel-44da11c.jpg


Revenir en haut
vincent666
Amateur
Amateur

Hors ligne

Inscrit le: 07 Oct 2009
Messages: 422
Localisation: France
Masculin

MessagePosté le: Lun 6 Aoû - 20:55 (2012)    Sujet du message: [Résolu] DAEWOO DLT-19L2 Répondre en citant

j'ai pas encore regarder la doc, je m'y met peu étre ce soir...y'a du monde.

je vous tient au jus,
bonne nuit,
Vincent


Revenir en haut
jules150
Modérateur
Modérateur

Hors ligne

Inscrit le: 26 Juil 2010
Messages: 4 395
Localisation: 57
Masculin Verseau (20jan-19fev)

MessagePosté le: Lun 6 Aoû - 21:00 (2012)    Sujet du message: [Résolu] DAEWOO DLT-19L2 Répondre en citant

Re Re Vincent,

Et oui y'a du monde.
Bonne nuit également.

Cordialement Jules
_________________
Devenir un Dépanneur Virtuel ! C'est simple : http://img.xooimage.com/files109/8/8/e/d-panneur-virtuel-44da11c.jpg


Revenir en haut
mario84
Amateur
Amateur

Hors ligne

Inscrit le: 05 Fév 2012
Messages: 307
Localisation: 34
Masculin

MessagePosté le: Lun 6 Aoû - 23:47 (2012)    Sujet du message: [Résolu] DAEWOO DLT-19L2 Répondre en citant

bonsoir a tout les deux vincent deja se qui serait bien c'est que t'essaye de voir en l'allumant si tu recois bien des tension sur ton inverter et ou c'est tension s'arrete pour mieux situer le probleme ou si ton ci de commande des transistor recois bien son 1/vcc 2/si elle envoi la commande au transistor 3/si elle recois sa tension d'erreur pin (fb) en general voila tu devrais commencer par le debut ton CI, avant de tout demonter ton ecran pour voir les neons c'est juste un conseil en esperant t'avoir aider

Revenir en haut
vincent666
Amateur
Amateur

Hors ligne

Inscrit le: 07 Oct 2009
Messages: 422
Localisation: France
Masculin

MessagePosté le: Ven 10 Aoû - 21:45 (2012)    Sujet du message: [Résolu] DAEWOO DLT-19L2 Répondre en citant

bonsoir la foule,

je m'y suis remis un peu ce soir ;

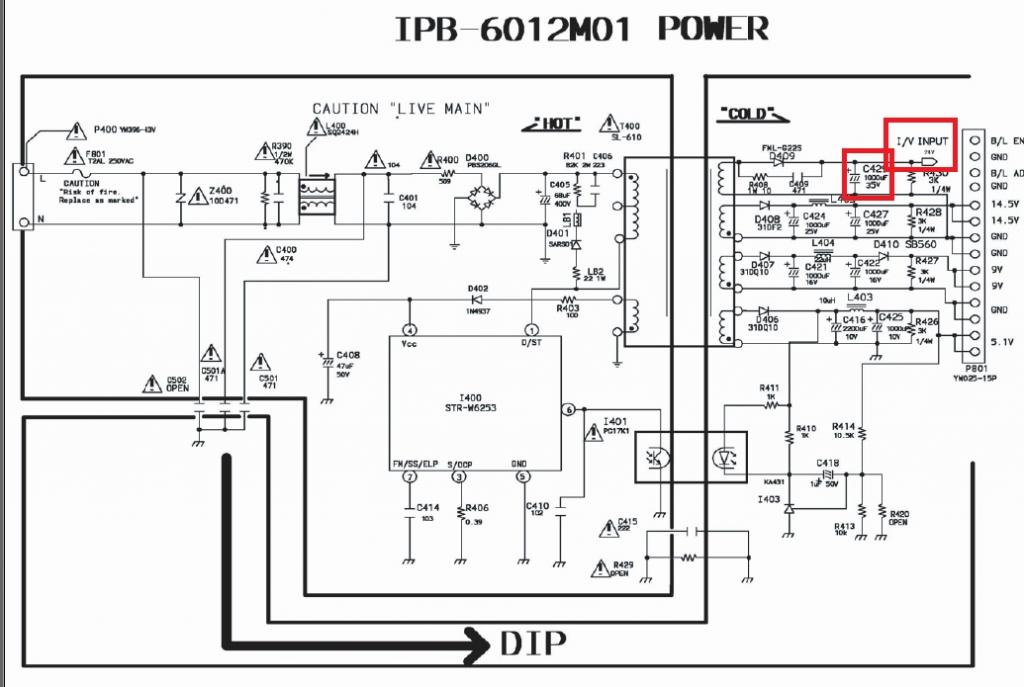

donc d'après la documentation ; ce devrait être a peu près le schema de mon alim :



il y a bien de 24vdc fabiqué par le condo (enfin de crois)

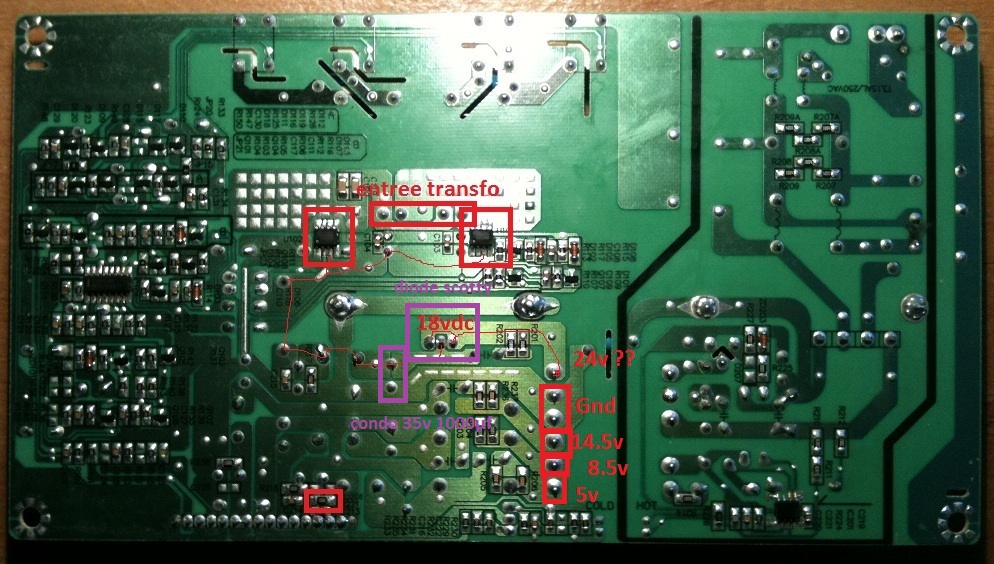

j'ai donc comparé a mon circuit imprimé et j'ai donc trouve cela :



j'ai remplacé le condo et la diode scotty et rien ne change...sortie transfo je ne peu rien mesuré....j'ai du mal a piger Sad

bonne soirée,
Vincent


Revenir en haut
jules150
Modérateur
Modérateur

Hors ligne

Inscrit le: 26 Juil 2010
Messages: 4 395
Localisation: 57
Masculin Verseau (20jan-19fev)

MessagePosté le: Ven 10 Aoû - 22:07 (2012)    Sujet du message: [Résolu] DAEWOO DLT-19L2 Répondre en citant

Bonsoir Vincent,

Je voie que tu as télécharger la doc ! pas plus d'info.

Eh la charge sur le 18,5V ça donne quoi ?
Maintenant si tu possède une alim de labo, alors essaye.

Cordialement Jules
_________________
Devenir un Dépanneur Virtuel ! C'est simple : http://img.xooimage.com/files109/8/8/e/d-panneur-virtuel-44da11c.jpg


Revenir en haut
vincent666
Amateur
Amateur

Hors ligne

Inscrit le: 07 Oct 2009
Messages: 422
Localisation: France
Masculin

MessagePosté le: Ven 10 Aoû - 22:17 (2012)    Sujet du message: [Résolu] DAEWOO DLT-19L2 Répondre en citant

bonsoir jules,

bin la doc est très succinte et ne represente pas a l'identique mon alim donc j'y vais a tatons Smile

en tout les cas pas de trace de 18.5 vdc sur le schema...cela semble bizarre....il ne parle que
de 24vdc et justement j'y retrouve comme sur mon alim un condo de 35v 1000µf...après je
ne suis pas assé spécialiste pour affirmer la chose.

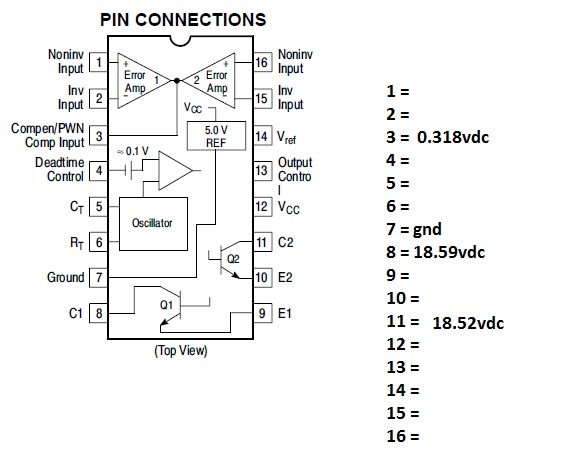

voici une photo du ci avec les tensions relevées dessus : Ref CI : TL494CDG



le valeur sont bizarre ... j'ai bien trouvé le GND et je suis partis de lui pour établir mes mesures....déjà a Vcc je n'ai rien....c'est pas normal
et toujours la tension de 18,5 qui se retrouve ici.

bonne soirée,
Vincent


Revenir en haut
mario84
Amateur
Amateur

Hors ligne

Inscrit le: 05 Fév 2012
Messages: 307
Localisation: 34
Masculin

MessagePosté le: Sam 11 Aoû - 19:25 (2012)    Sujet du message: [Résolu] DAEWOO DLT-19L2 Répondre en citant

slt vincent j'ai regarder ton circuit de commande pour la tension de 18,5 que tu recois sur pin8 et pin9  c'est normal il sont sur la meme ligne vcc.sur la pin 8et9 c'est de la aussi que part la commande pour ton circuit integré4606.ton ci 4606 recois bien une tension vcc mais pas sa frequence de decoupage . en revanche tu devrais trouver 18,5 aussi sur la pin12 vcc. regarde sur ta ligne en partant de la pin12 si il n'ya pas quelque chose de coupé ou une resistance peu etre dont sa valeur a monté. a plus

Revenir en haut
mario84
Amateur
Amateur

Hors ligne

Inscrit le: 05 Fév 2012
Messages: 307
Localisation: 34
Masculin

MessagePosté le: Sam 11 Aoû - 20:20 (2012)    Sujet du message: [Résolu] DAEWOO DLT-19L2 Répondre en citant

ton probleme a l'air de venir de cette ligne vcc ou bl/on ou carrement du circuit integré lui meme sinon tu retrouverais d'autres tension alleurs

Dernière édition par mario84 le Dim 12 Aoû - 16:18 (2012); édité 1 fois
Revenir en haut
vincent666
Amateur
Amateur

Hors ligne

Inscrit le: 07 Oct 2009
Messages: 422
Localisation: France
Masculin

MessagePosté le: Dim 12 Aoû - 10:50 (2012)    Sujet du message: [Résolu] DAEWOO DLT-19L2 Répondre en citant

bonjour mario,

et si j'envoie directement en faisant un pontage le 18.5vdc dans Vcc...?

j'ai controlé quelques composant et resistance autour et je n'airien trouvé d'anormal
toutes les resistances donne les valeurs noté dessus.

@+
vincent


Revenir en haut
mario84
Amateur
Amateur

Hors ligne

Inscrit le: 05 Fév 2012
Messages: 307
Localisation: 34
Masculin

MessagePosté le: Dim 12 Aoû - 15:33 (2012)    Sujet du message: [Résolu] DAEWOO DLT-19L2 Répondre en citant

slt vincent sans shema inverter c'est difficile mais  tu as le 18v vcc qui arrive bien sur la ligne mais tu ne trouve rien sur pins 12 donc pas allumage du controleur. maintenant la tension qui doit arriver sur la pins 12 se fais je pense par l'intèrmediaire d'un interrupteur(transistor cms) qui se trouve je pense sur la ligne bl/on;c'est lui qui va autoriser l'arriver de la tension sur pins 12 par intérupteur je ne vois que sa tu devrais vérifier en partant de la ligne bl/on voir si coupure ou cours circuit.
