MessagePosté le: Sam 4 Aoû - 12:05 (2012)    Sujet du message: Carte electro pour passage 2 roues à 4 roues motrices QUAD Répondre en citant

Bonjour,

Je viens vous exposer mon problème. Je possède un QUAD Kymco 400 Maxxer. Un switch au guidon permet de passer de 2 roues motrices à 4 roues motrices. Hors depuis peu cela ne fonctionne plus! Je possède quelques compétences mécanique mais là... la panne est sur une carte électronique qui active le passage de 2wd/4wd.

La panne viens de cette carte c'est certain car mon père possède le même quad et nous avons pu réaliser des test croisés.

Cette carte est alimentée par du 12V,, 3 fil arrivent sur la borne blanche 1 plus 1 moins et un signal je pense... (1 des borne ne sert a rien...) Ma carte fonctionne dans un sens, c'est a dire que le moteur tourne bien dans un sens mais lorsque j'actionne le bouton au guidon il se coupe, alors qu'il devrait tourner dans l'autre sens!

Je pense qu'un des composant est HS mais je ne sais comment le repérer! et encore moins le changer! (en neuf cette platine vaut une fortune je précise).

Je joint un récap et des photos. J'espère que vous pourrez m'aider. Sad


Marque : Kymco
Model : Maxxer 400

Localisation: Pont avant, système avec commande au guidon pour passer de 2 à 4 roues motrice.

Default constaté : La carte electro ne propose plus qu'un mode de fonctionnement. Plus de possibilité de "switcher"

Les mesures effectuées: Le quad (identique) de mon père étant à coté j'ai pu tester différents élément en switchant sa carte électro à la mienne etc...
-Donc la commande au guidon fonctionne correctement.
-L'info arrive correctement à la carte.
-Le moteur électrique fonctionne correctement et dans les 2 sens.
-Le soucis se trouve donc bel et bien sur la carte éléctronique mais où? sur quel composant? est il possible de les tester? de changer la pièce en défaut?

HELP... et merci à vous!










Revenir en haut
Publicité






MessagePosté le: Sam 4 Aoû - 12:05 (2012)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
JPAT
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 20 Juin 2012
Messages: 1 919
Localisation: Bordeaux
Masculin Lion (24juil-23aoû)

MessagePosté le: Dim 5 Aoû - 09:20 (2012)    Sujet du message: Carte electro pour passage 2 roues à 4 roues motrices QUAD Répondre en citant

Je comprends pas, tu veux de l'aide pour réparer alors que tu dis que tu n'es pas capable de changer un composant?....
Comment vas-tu faire?
Tu as un multimetre?

Tu as controlé les 2 micro switch?

Cette carte ne devrait pas couter plus de 30 ou 40€ non????

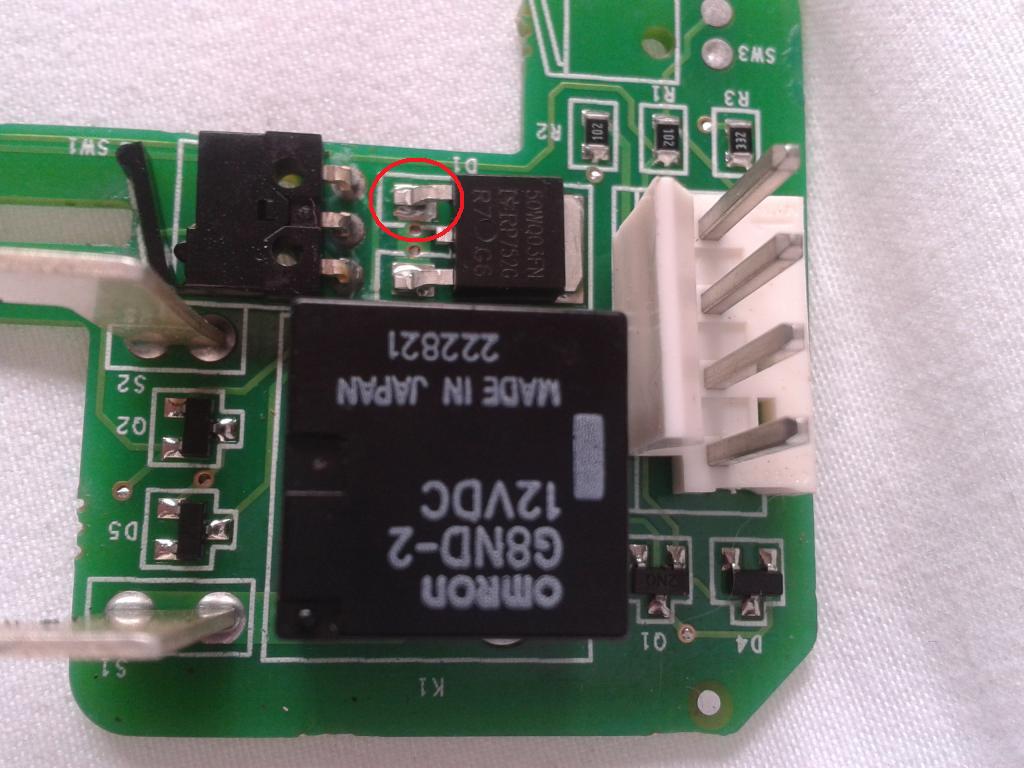

Je commencerais par refaire la soudure entourée ici:


Revenir en haut
Yann33
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 04 Aoû 2012
Messages: 9
Localisation: Bordeaux
Masculin Lion (24juil-23aoû)

MessagePosté le: Lun 6 Aoû - 07:17 (2012)    Sujet du message: Carte electro pour passage 2 roues à 4 roues motrices QUAD Répondre en citant

Bonjour et merci de ta réponse déjà Okay .

Alors oui je suis débutant mais je trouverais quelqu'un une fois que j'aurais une piste pour changer le composant ou dans le pire des cas je m'équiperais pour le faire moi même! Mais je n'y tiens pas...

Pour ce qui est du prix de cette platine en fait je me doute qu'elle ne vaut pas grand chose. Le hic c'est que le constructeur du Quad me la vend une fortune avec un ensemble de pignon plastique (qui ne valent pas grand chose non plus): soit 280euros! Shocked

Voilà. Je sais que ma démarche de novice parait curieuse mais pas principe j'aimerais pouvoir réparer cette platine (ou le faire faire!) et puis l'aspect financier me motive aussi! Confused

Je vais comparer la soudure du composant que tu identifie avec celui de l'autre quad déjà.

Pour les 2 micro switch. Je peux les activer manuellement et ils fonctionnent (clic sonore). Ensuite je ne saurait pas les contrôler autrement. Dit moi comment faire?

Si vous avez d'autre piste je suis à l'écoute. Et un endroit sur bordeaux ou la gironde où je peux faire tester/réparer cette platine je prend Wink .

Merci


Revenir en haut
JPAT
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 20 Juin 2012
Messages: 1 919
Localisation: Bordeaux
Masculin Lion (24juil-23aoû)

MessagePosté le: Lun 6 Aoû - 19:09 (2012)    Sujet du message: Carte electro pour passage 2 roues à 4 roues motrices QUAD Répondre en citant

C'est sur c'est bien trop cher!
Pour tester les micro switchs faut un multimetre.


Revenir en haut
Yann33
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 04 Aoû 2012
Messages: 9
Localisation: Bordeaux
Masculin Lion (24juil-23aoû)

MessagePosté le: Lun 6 Aoû - 20:02 (2012)    Sujet du message: Carte electro pour passage 2 roues à 4 roues motrices QUAD Répondre en citant

Ok. je vais dégoter ça avec une connaissance électricien je pense (quelle valeur je dois retrouver du coup?). J'ai pris contact avec une societe qui me propose un devis a 90 euros et une fois accepté il déduisent les 90 euros sur l'intervention! Embarassed Du coup c'est pas forcement intéressant...

Bref et sinon quelqu'un saurait me conseiller un "réparateur"? amateur ou pro! Contre rétribution évidemment Laughing


Revenir en haut
JPAT
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 20 Juin 2012
Messages: 1 919
Localisation: Bordeaux
Masculin Lion (24juil-23aoû)

MessagePosté le: Mar 7 Aoû - 20:57 (2012)    Sujet du message: Carte electro pour passage 2 roues à 4 roues motrices QUAD Répondre en citant

Tu peux fournir l'autre carte qui fonctionne pour comparer les mesures?
Tu es sur Bordeaux même?


Revenir en haut
Yann33
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 04 Aoû 2012
Messages: 9
Localisation: Bordeaux
Masculin Lion (24juil-23aoû)

MessagePosté le: Mer 8 Aoû - 09:10 (2012)    Sujet du message: Carte electro pour passage 2 roues à 4 roues motrices QUAD Répondre en citant

Salut.

Oui je peux fournir l'autre carte pour comparer! (Si pas de risque de me la griller hein Rolling Eyes )

Je suis sur Créon. Je peux facilement venir sur Bordeaux. Voila mon tel: 06.14.33.17.82

Je dois me rendre à Périgueux pour tester la carte cet après midi chez un spécialiste. J'aimerais tout autant éviter la route.

Tiens moi au courant de ce que l'on peux faire.

Yann


Revenir en haut
JPAT
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 20 Juin 2012
Messages: 1 919
Localisation: Bordeaux
Masculin Lion (24juil-23aoû)

MessagePosté le: Mer 8 Aoû - 18:05 (2012)    Sujet du message: Carte electro pour passage 2 roues à 4 roues motrices QUAD Répondre en citant

Alors ça a donné quoi les tests de cet aprem?

Revenir en haut
Yann33
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 04 Aoû 2012
Messages: 9
Localisation: Bordeaux
Masculin Lion (24juil-23aoû)

MessagePosté le: Jeu 9 Aoû - 07:38 (2012)    Sujet du message: Carte electro pour passage 2 roues à 4 roues motrices QUAD Répondre en citant

Alors je ne suis pas allé à perigueux! Je dois allé sur bordeaux et je passerais peut être voir "electrome", une boite sur merignac.

Mais si la proposition tiens toujours je veux bien qu'on y jette un œil ensemble ce weekend. Mr. Green

Sinon au niveau de mes test. j'ai activé les switch manuellement une fois la platine branchée. Celui de gauche SW2, fonctionne très bien et stoppe le moteur en marche avant pour signifier la butée une fois les 2roues motrices enclenchées.

Une fois que l'on active le bouton 4roues au guidon rien ne se passe! J'ai beau activé le switch SW1 rien ne se passe. Il émet même un clic différent de l'autre Rolling Eyes .
Je le passe à la soufflette légère et nettoie un peu avec du "clean contact" et là le moteur fonctionne une fois en 4 roue mais dès que je clique sur le switch SW1 il stoppe (là normal) et quand je le relâche ne veux plus jamais repartir!

Mon constat est que le switch SW1 déconne copieusement et doit donner une mauvaise information à la platine! (switch que je vais essayer de trouver. vu le cout je me noie pas!)

Ps: j'ai repéré les fils sur la photo!

Ton avis d'expert m’intéresse au plus haut point!

Merci

Yann


Revenir en haut
JPAT
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 20 Juin 2012
Messages: 1 919
Localisation: Bordeaux
Masculin Lion (24juil-23aoû)

MessagePosté le: Jeu 9 Aoû - 16:48 (2012)    Sujet du message: Carte electro pour passage 2 roues à 4 roues motrices QUAD Répondre en citant

Expert, j'irais pas jusque là.... Mr. Green

C'est fort probable que le probleme soit au niveau des switchs...
Le multimetre le dira...
C'est possible de faire une photo de la carte en place avec le doigt qui appuie sur les 2 switchs?

Pour ce WE, pas de probleme, il faut juste se synchroniser.


Revenir en haut
Yann33
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 04 Aoû 2012
Messages: 9
Localisation: Bordeaux
Masculin Lion (24juil-23aoû)

MessagePosté le: Ven 10 Aoû - 07:37 (2012)    Sujet du message: Carte electro pour passage 2 roues à 4 roues motrices QUAD Répondre en citant

Bonjour,

Oui je pense que le problème se situe là! Bon pour la photo cela va être difficile! Notamment car la place est réduite et une fois installé on ne voit pas grand chose...

Pour se voir pas de soucis sur le week end. Mis a part samedi soir je suis dispo!

J'ai déjà commencé à chercher le fameux switch! Difficile Rolling Eyes ... J'ai vu que switronic le propose: réf: SSM-001L. Mais j'ai pas réussi à trouver de distributeur.

Bonne journée.


Revenir en haut
JPAT
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 20 Juin 2012
Messages: 1 919
Localisation: Bordeaux
Masculin Lion (24juil-23aoû)

MessagePosté le: Ven 10 Aoû - 18:52 (2012)    Sujet du message: Carte electro pour passage 2 roues à 4 roues motrices QUAD Répondre en citant

J'ai vu des trucs sur Radio Spares qui pourraient apparement faire l'affaire mais faut le voir "en vrai" pour confirmer si c'est adaptable...

Revenir en haut
Yann33
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 04 Aoû 2012
Messages: 9
Localisation: Bordeaux
Masculin Lion (24juil-23aoû)

MessagePosté le: Lun 20 Aoû - 09:20 (2012)    Sujet du message: Carte electro pour passage 2 roues à 4 roues motrices QUAD Répondre en citant

Salut JPAT.

Désolé pour ce silence radio depuis quelques jours mais j'ai malheureusement du faire face à un evenement tragique...

Bref, mon problème est toujours d'actualité et je suis toujours prèt à me deplacer evidemment. J'ai repris le boulot (Sur pessac) et je n'attends plus que tes disponibilité pour que tu examine la pièce. Cool

J'ai cherché par contre le micro switch et je n'ai rien trouvé... Pfff... même sur Radio Spare!

A bientot.

Yann


Revenir en haut
JPAT
Semi Professionnel
Semi Professionnel

Hors ligne

Inscrit le: 20 Juin 2012
Messages: 1 919
Localisation: Bordeaux
Masculin Lion (24juil-23aoû)

MessagePosté le: Lun 20 Aoû - 18:19 (2012)    Sujet du message: Carte electro pour passage 2 roues à 4 roues motrices QUAD Répondre en citant

Bonjour,

Désolé pour toi.

Si tu veux passer un soir après le boulot, pas de probleme yen a pas pour 2h00, sinon le WE prochain.

JP.


Revenir en haut
Yann33
Nouveau venu
Nouveau venu

Hors ligne

Inscrit le: 04 Aoû 2012
Messages: 9
Localisation: Bordeaux
Masculin Lion (24juil-23aoû)

MessagePosté le: Ven 2 Nov - 11:31 (2012)    Sujet du message: Carte electro pour passage 2 roues à 4 roues motrices QUAD Répondre en citant

JPAT après moult péripéties me revoilà. Je sais je ne t'ai pas tenu au courant et je suis impardonnable Sad (me je saurais me racheter si tu me sauve!)... disons que les déplacements professionnels et les aléas de la vie m'ont un peu accaparé et du coup mon quad est resté au fond du garage en attendant des jours meilleurs.

Bref j'espère que tu vas bien en tout cas et que ton offre tiens toujours! Je travaille toujours sur Pessac (ce qui était moins sur il y à un mois!) et je peux toujours passer si tu m'offre toujours tes lumières concernant mon problème de microswitch.

A bientôt j'espère Mac Giver Okay Yann 06/14/33/17/82
