[Résolu] lcd funai LH7-M32BB ne s allume plus
Aller à la page: <  1, 2, 3, 49, 10, 11  >


Poster un nouveau sujet   Répondre au sujet    Teleservice Forum Dépannage Electronique Index du Forum -> Depannage Television -> Televiseur LCD ( liquid cristal display ) -> AUTRE DIVERS
Sujet précédent :: Sujet suivant
Auteur Message
johnvvv



Inscrit le: 16 Aoû 2013
Messages: 1

MessagePosté le: Ven 16 Aoû - 18:23 (2013)    Sujet du message: [Résolu] lcd funai LH7-M32BB ne s allume plus Répondre en citant

Revue du message précédent :

Bonjour, j'ai les meme symptomes que ceux decrits plus haut, serait il possible que quelqu'un remette le lien avec la doc technique?


je vous remercie d'avance et vous donnerez des nouvelles de ma reparation Okay Okay Okay
Revenir en haut
Publicité






MessagePosté le: Ven 16 Aoû - 18:23 (2013)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
cocotino
Apprenti
Apprenti

Hors ligne

Inscrit le: 05 Mar 2013
Messages: 128

MessagePosté le: Lun 30 Sep - 08:37 (2013)    Sujet du message: [Résolu] lcd funai LH7-M32BB ne s allume plus Répondre en citant

 Bonjour
Voici une panne resolue:
 la led du tv s'allume mais à la mise en route le temoin clignote vert et repasse au rouge fixe: la solution se trouve en principe sur la platine de droite celle ou se trouve donc le retroeclairage vous verrez à coté du gros condo sur la droite une resistance positionnée R1945 testez-là elle doit etre hs il vous reste plus qu'à la remplacer et le tv fonctionnera à nouveau
A+


Revenir en haut
maxpower
Apprenti
Apprenti

Hors ligne

Inscrit le: 20 Nov 2012
Messages: 139
Localisation: 77
Masculin Balance (23sep-22oct)

MessagePosté le: Mar 12 Nov - 15:01 (2013)    Sujet du message: [Résolu] lcd funai LH7-M32BB ne s allume plus Répondre en citant

Bonjour a tous ,

Possédant le même lcd ,Je me permet de continuer sur ce sujet car il me parait le plus complet et pour éviter de reposter X fois pour le même modèle.

Donc mon problème est que j'ai recup ce LCD et hélas ne connait pas son historique .

Donc changement des deux diodes D539 et D514 en CC toute les deux et même Fêlés ,
j'ai aussi remplacer la diode Zener D516 a coté car elle était aussi en CC
(Suite a cette reparation j'ai au moins récupérer un voyant de veille .)

Le soucis maintenant c'est que ca marche pas LOL Mort de Rire

Je n'arrive pas a sortir la TV de veille et l'alim fait un bruit bizarre ,vibration et sifflement au niveau d'un transfo ??
Donc j'ai a nouveau fait des test et dans la partie HOT je trouve toute une partie en CC ,Peut etre  ??




Au niveau d'une diode Zener  D617 et d'une résistance R612 ça sonne en continuité ,

Et je manque d’expérience et de notion électronique pour continuer !!

Si je dessoude:
la diode D617 ,elle est bonne
Le transistor Q601 passe que dans un sens sur 2 patte ,sur la 3 patte rien ne passe
La résistance R612 en Toujours passante en CC même dessouder(00.9 à 200M) (mais par contre si résistance dessouder diode zener plus de CC  )


Est ce normal ??Qu est qui peut mettre en CC cette partie la ??

Je n'est pas encore releve mes tensions , je m'en occupe cette aprem ^^

funai_lh7-m32_power_supply_sch
http://www.sendspace.com/file/4eblru

Merci de l'aide que vous pourrez m'apporter la dessus

Edit :j'ai tester les tensions et resultat non concluant

Aucune tension a part le 3.3v panel pour les autres absentes ou ecroulees de l'ordre de 0.5v et 1v.

Sinon la tv fait un bruit de sifflement qui s'empire en la débranchant,on a l'impression que ca boue et fini par un claquement des les enceintes .


Dernière édition par maxpower le Mer 13 Nov - 15:33 (2013); édité 1 fois
Revenir en haut
jamal
Confirmer
Confirmer

Hors ligne

Inscrit le: 08 Nov 2010
Messages: 587
Localisation: maroc--tetouan
Masculin

MessagePosté le: Mar 12 Nov - 17:37 (2013)    Sujet du message: [Résolu] lcd funai LH7-M32BB ne s allume plus Répondre en citant

bonsoirs a tous salut Jules salut Maxpower ,

je crois que la partie du r612=1ohm d617 ..est bonne .  c'est le primére . tu dois encore tester le secondére là ou tu as trouver les d514 d539 surment un autre composant en court circuit voir par exemple q517 q504 ...

je crois que tu dois enlevé la carte d'alimentation et de travailler sur elle seule sans carte main : d'un part pour voir si le probléme viens du main et d'autre part de ne pas le endomager .

fait un releve le plus possible sur le shéma


Revenir en haut
maxpower
Apprenti
Apprenti

Hors ligne

Inscrit le: 20 Nov 2012
Messages: 139
Localisation: 77
Masculin Balance (23sep-22oct)

MessagePosté le: Mar 12 Nov - 18:33 (2013)    Sujet du message: [Résolu] lcd funai LH7-M32BB ne s allume plus Répondre en citant

Bonsoir Jamal,bonsoir Jules

Pour mes releves de tensions carte a vide :

All 3.3v --3.3
P-On 9v--8.88
P+On 5v--5.0
Panel 15.8v--1.10
Panel+24V--1.56
+35v--30

La carte fait moins de bruit a vide mais siffle quand meme !!

je vais vérifier les point que tu m'as dit Jamal et tu as raison si problème sur le primaire ,l’installation devrait disjoncter ou le composant fumer non?

Merci je vous tiens au Jus


Revenir en haut
jamal
Confirmer
Confirmer

Hors ligne

Inscrit le: 08 Nov 2010
Messages: 587
Localisation: maroc--tetouan
Masculin

MessagePosté le: Mar 12 Nov - 21:08 (2013)    Sujet du message: [Résolu] lcd funai LH7-M32BB ne s allume plus Répondre en citant

bonsoir Maxpower ,salut Jules ,

jusqu'un maintenant la carte d'alimentation est partiellement bonne . avec carte alimentation a vide tu doit shunter 3v3 avec le p-on H1 pour avoir le 24v et le 16v


quel sont les tentions au bornes du q505 et q504 .


Revenir en haut
jamal
Confirmer
Confirmer

Hors ligne

Inscrit le: 08 Nov 2010
Messages: 587
Localisation: maroc--tetouan
Masculin

MessagePosté le: Mar 12 Nov - 21:20 (2013)    Sujet du message: [Résolu] lcd funai LH7-M32BB ne s allume plus Répondre en citant

attention Maxpower

avant de shunter le 3v3 avec p-on h1 tu doit mesurer l'impedance en 24v et 16v ça veut dir inpedance en diode d512 d521 ...


Revenir en haut
maxpower
Apprenti
Apprenti

Hors ligne

Inscrit le: 20 Nov 2012
Messages: 139
Localisation: 77
Masculin Balance (23sep-22oct)

MessagePosté le: Mar 12 Nov - 21:37 (2013)    Sujet du message: [Résolu] lcd funai LH7-M32BB ne s allume plus Répondre en citant

Bonsoir Jamal ,bonsoir jules

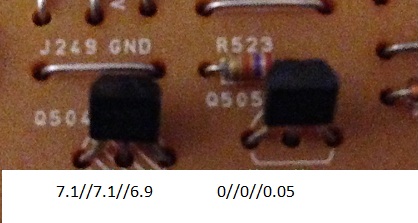

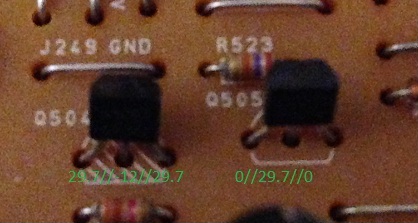

Merci jamal ,voici les tensions des Q504 et 505


Par contre pas test encore le shunt et pas compris encore comment verifier l'impedance

désolé on vois mal c'est un -12v au milieu

Merci encore de ton aide


Dernière édition par maxpower le Mar 12 Nov - 21:54 (2013); édité 1 fois
Revenir en haut
maxpower
Apprenti
Apprenti

Hors ligne

Inscrit le: 20 Nov 2012
Messages: 139
Localisation: 77
Masculin Balance (23sep-22oct)

MessagePosté le: Mar 12 Nov - 21:53 (2013)    Sujet du message: [Résolu] lcd funai LH7-M32BB ne s allume plus Répondre en citant

Les deux diodes sonne normalement si c'est ca le test d'impedance

Revenir en haut
maxpower
Apprenti
Apprenti

Hors ligne

Inscrit le: 20 Nov 2012
Messages: 139
Localisation: 77
Masculin Balance (23sep-22oct)

MessagePosté le: Mar 12 Nov - 22:06 (2013)    Sujet du message: [Résolu] lcd funai LH7-M32BB ne s allume plus Répondre en citant

Par contre je trouve D537 avec 617 et 702 de chaque coter et D402 avec 617 et 1.298 c pas normal??

Revenir en haut
jamal
Confirmer
Confirmer

Hors ligne

Inscrit le: 08 Nov 2010
Messages: 587
Localisation: maroc--tetouan
Masculin

MessagePosté le: Mar 12 Nov - 22:08 (2013)    Sujet du message: [Résolu] lcd funai LH7-M32BB ne s allume plus Répondre en citant

ok pour q505 (je supose 29v7 en pate collecteur  du transistor relié avec R523)

verifie simplement les diodes si tu as un court circuit et fait le test du shunt .

j'ai pas compris la tention -12v  peut étre du -7v


Revenir en haut
jamal
Confirmer
Confirmer

Hors ligne

Inscrit le: 08 Nov 2010
Messages: 587
Localisation: maroc--tetouan
Masculin

MessagePosté le: Mar 12 Nov - 22:16 (2013)    Sujet du message: [Résolu] lcd funai LH7-M32BB ne s allume plus Répondre en citant

desouder une pate du d537 et verifie ,je trouve pas d402

Revenir en haut
maxpower
Apprenti
Apprenti

Hors ligne

Inscrit le: 20 Nov 2012
Messages: 139
Localisation: 77
Masculin Balance (23sep-22oct)

MessagePosté le: Mar 12 Nov - 22:31 (2013)    Sujet du message: [Résolu] lcd funai LH7-M32BB ne s allume plus Répondre en citant

Bonsoir Jamal

j'ai verifier D537 et elle est bonne


alors avec la carte shunte ca donne,

+24v--4.9v
+15.8--5.4v
+16v inv--5.4v

Merci


Revenir en haut
jamal
Confirmer
Confirmer

Hors ligne

Inscrit le: 08 Nov 2010
Messages: 587
Localisation: maroc--tetouan
Masculin

MessagePosté le: Mar 12 Nov - 22:51 (2013)    Sujet du message: [Résolu] lcd funai LH7-M32BB ne s allume plus Répondre en citant

les autres tentions je supose qu'ils sont réster 5v 3,3 ....

mesurer maintenant au bornes du q504 et q505


Revenir en haut
maxpower
Apprenti
Apprenti

Hors ligne

Inscrit le: 20 Nov 2012
Messages: 139
Localisation: 77
Masculin Balance (23sep-22oct)

MessagePosté le: Mar 12 Nov - 23:06 (2013)    Sujet du message: [Résolu] lcd funai LH7-M32BB ne s allume plus Répondre en citant

Bonsoir Jamal ,merci encore

5v--2.2v
24v--3.7v
3.3v--3.0v
35v--7.2v



Revenir en haut
jamal
Confirmer
Confirmer

Hors ligne

Inscrit le: 08 Nov 2010
Messages: 587
Localisation: maroc--tetouan
Masculin

MessagePosté le: Mar 12 Nov - 23:35 (2013)    Sujet du message: [Résolu] lcd funai LH7-M32BB ne s allume plus Répondre en citant

tu fait les teste avec alimentation seule sans aucun charge (a vide)

enlever le shunt et refait les mesures pour s'assurer quele 5v 3.3 9v restent .les tentions du q504

si bien ,refait le shunt et desoude trois pates des diodes d503 d509 d513 et refais les mesures.


Revenir en haut
